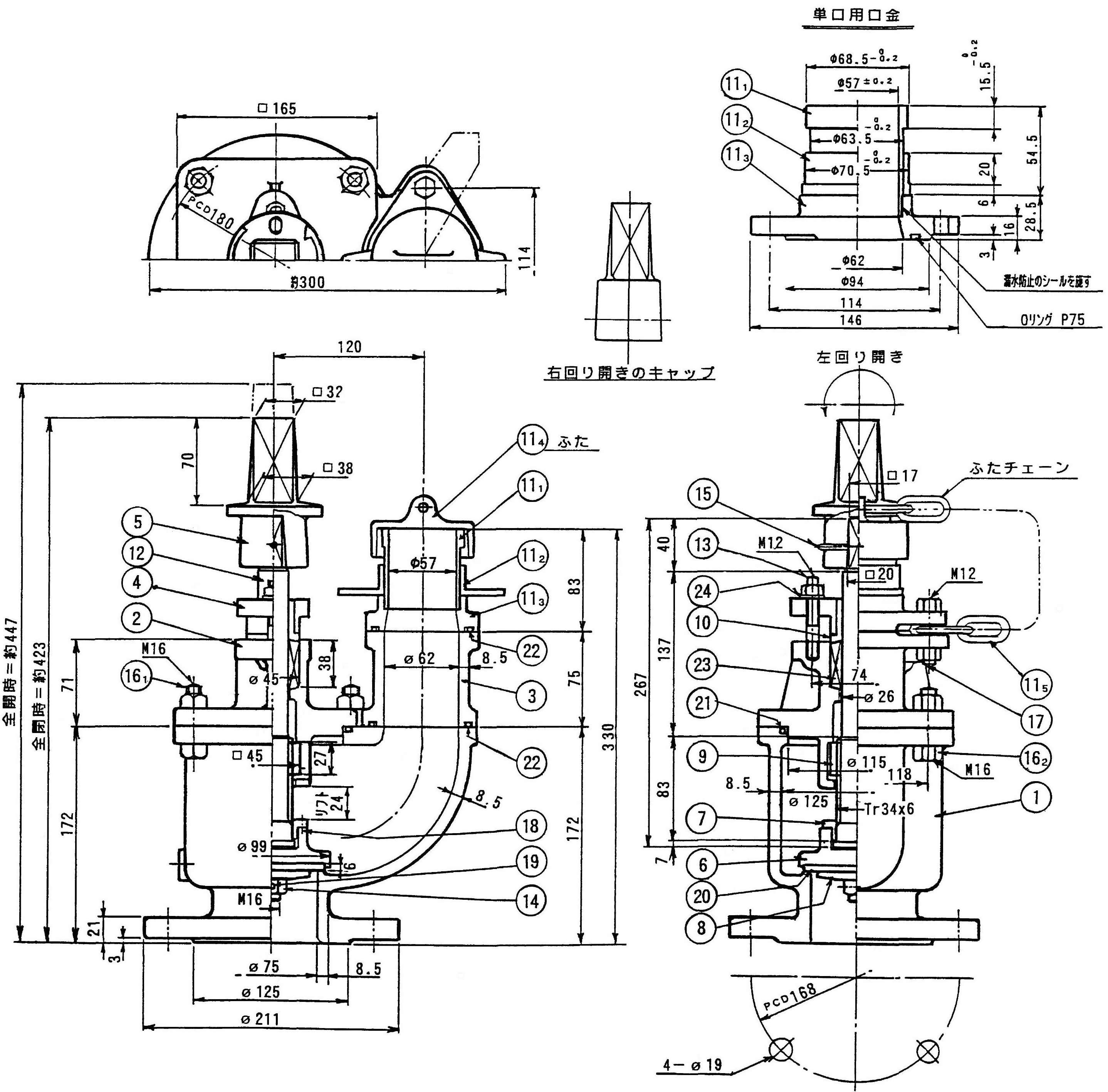

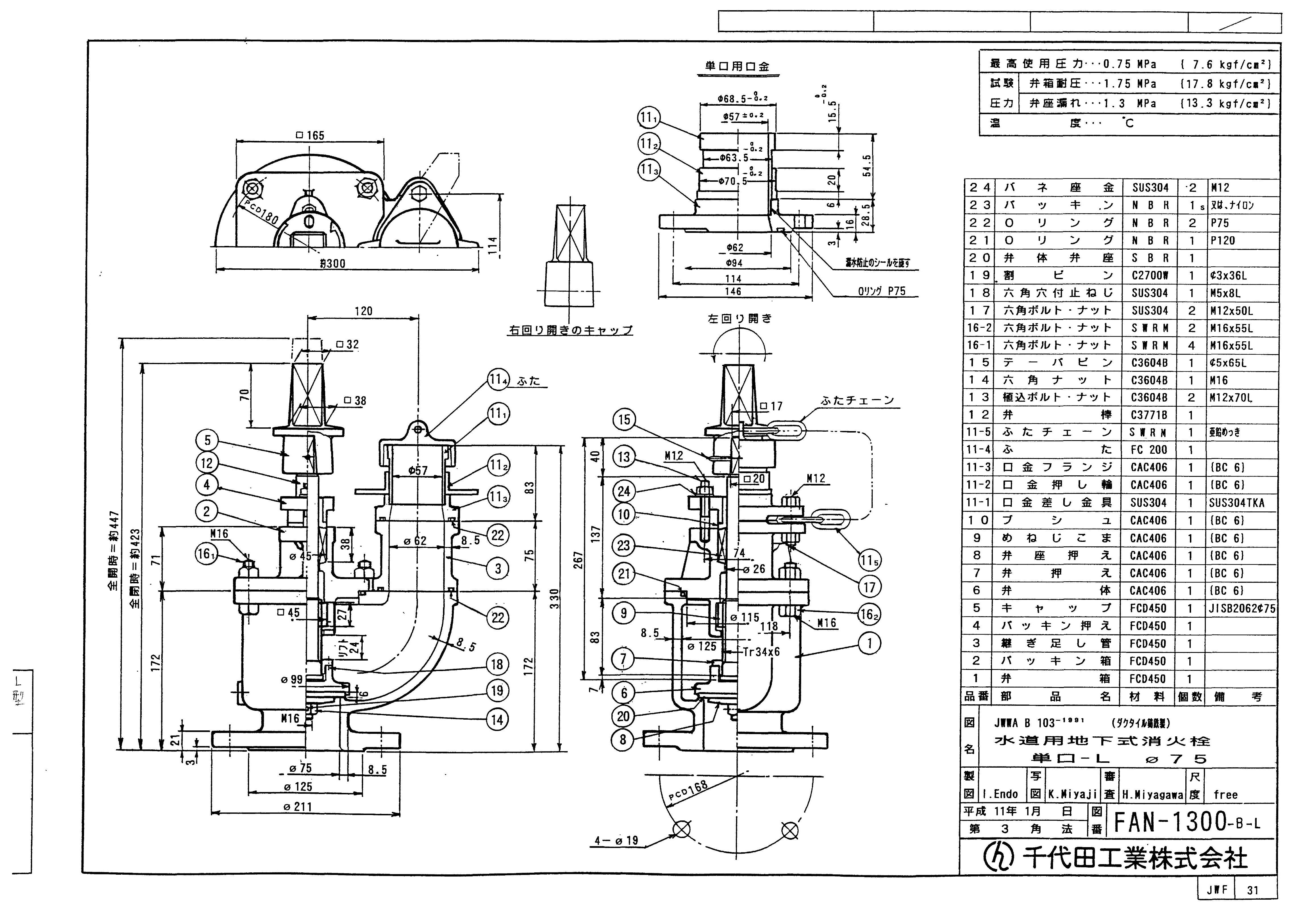

JWWAB103-1991 地下式消火栓
※ クリックで大きいサイズをご覧いただけます。
※ テーブル1段目[部品名称][材質][部品ナンバー]
※ テーブル2段目[部品箇所][部品写真][販売価格]
※ 販売価格￥2,000-以下の場合、別途送料￥1,000-を申し受けます。

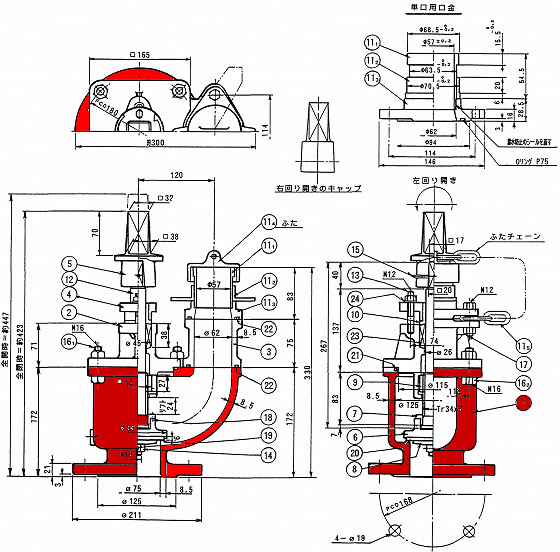

| 弁箱 |
FCD450-10 |
No.01 |
|---|
 |
 |
\24,800- |

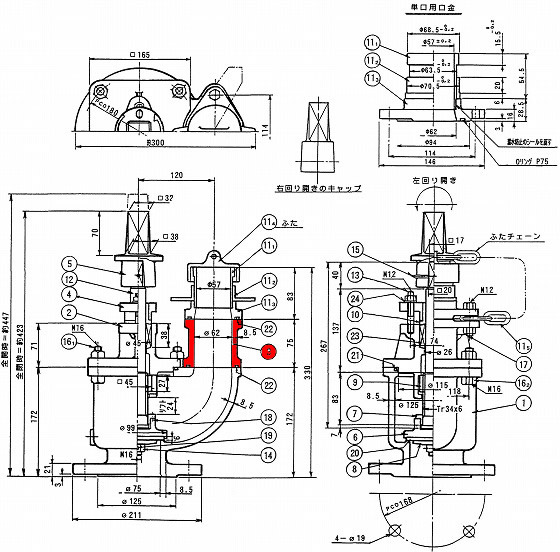

| パッキン箱 |
FCD450-10 |
No.02 |
 |
 |
\14,300- |
| 継ぎ足し管 |
FCD450-10 |
No.03 |
 |
 |
L=\7,200-
H=\8,500- |
| パッキン押さえ |
FCD450-10 |
No.04 |
 |
 |
\4,500- |

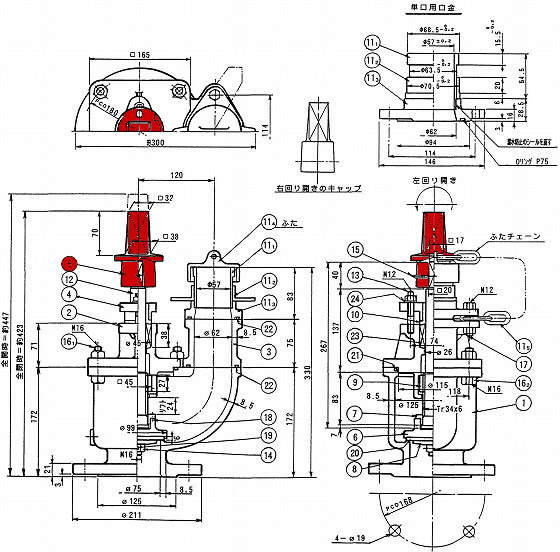

| キャップ |
FCD450-10 |
No.05 |
 |
|
\4,900-
\4,900- |

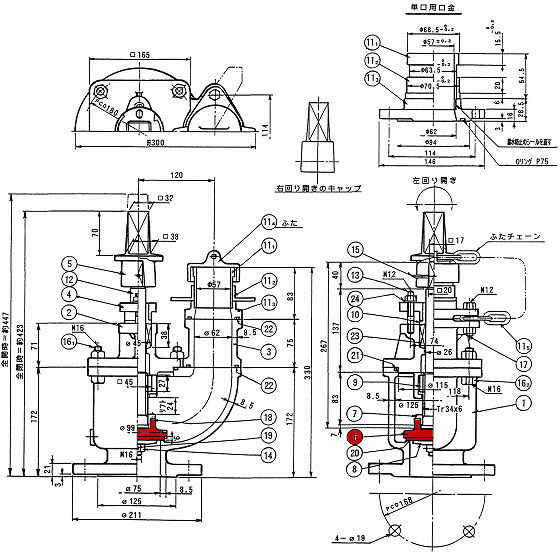

| 弁体 |
CAC406 |
No.06 |
 |
 |
\10,300- |
| 弁押さえ |
CAC406 |
No.07 |
 |
 |
\3,600- |
| 弁座押さえ |
CAC406 |
No.08 |
 |
 |
\3,700- |
| めねじこま |
CAC406 |
No.09 |
 |
 |
\3,700- |
| ブシュ |
CAC406 |
No.10 |
 |
 |
\3,700- |

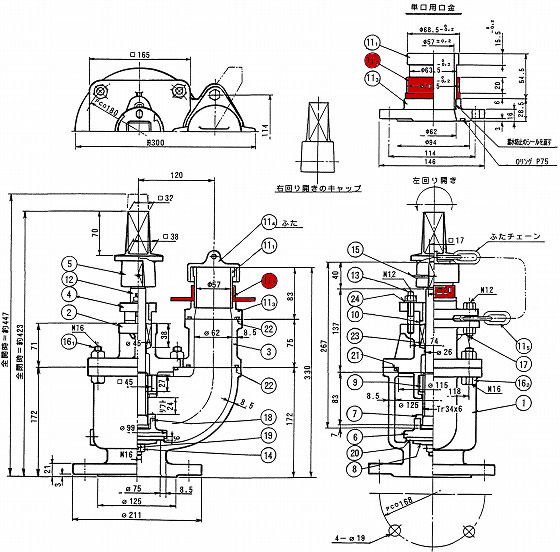

| 口金：差し金具 |
SUS304 |
No.11-1 |
 |
 |
\5,900- |
口金：押し輪 |
CAC406 |
No.11-2 |
 |
 |
\4,700- |

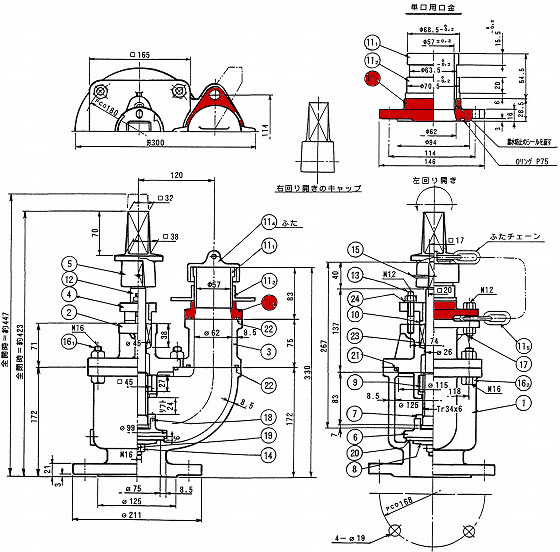

口金：フランジ |
CAC406 |
No.11-3 |
 |
 |
\11,500- |

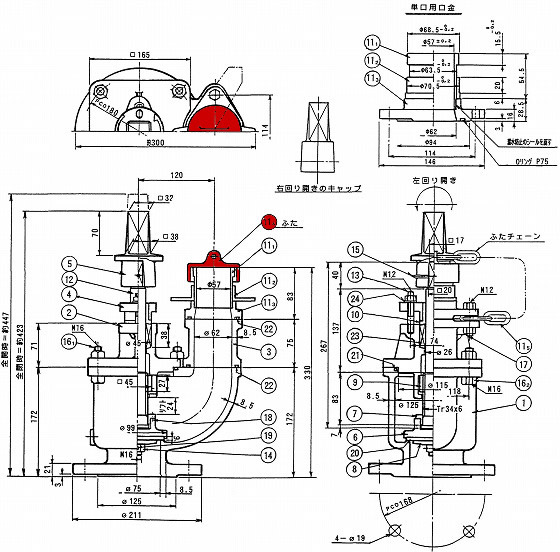

ふた |
FC200 |
No.11-4 |
 |
 |
\23,00- |

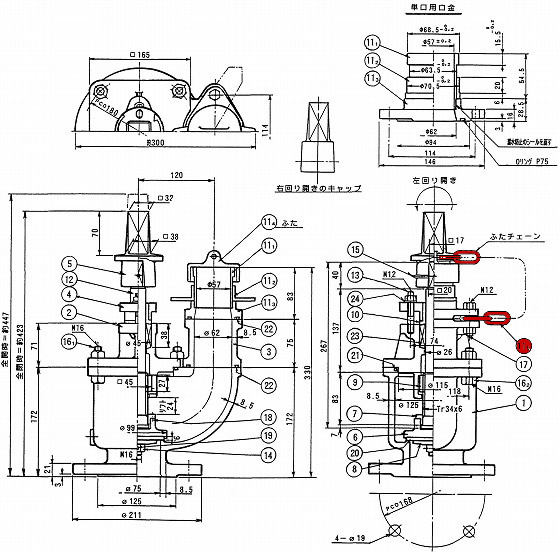

ふたチェーン |
SWRM |
No.11-5 |
 |
 |
SWRM
\680-
SUS304
\1440- |

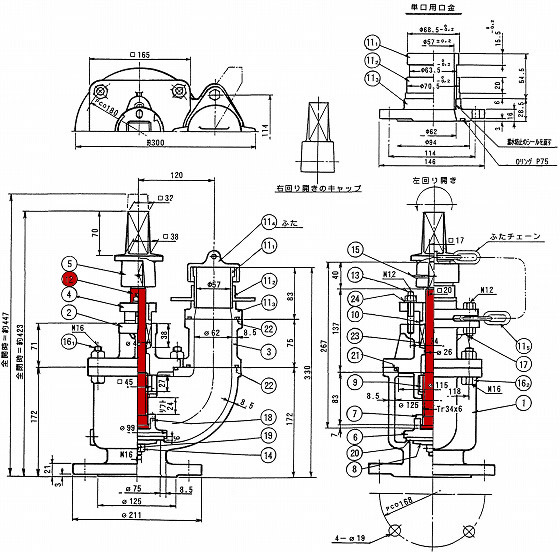

| 弁棒 |
C3771B |
No.12 |
 |
 |
\14,400- |

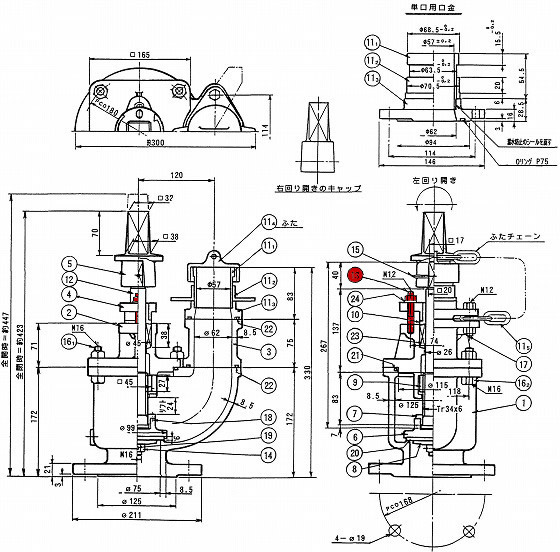

| 植込みボルト・ナット |
C3064B |
No.13 |
 |
|
2セット
\2,700- |
| 六角ナット |
C3604B |
No.14 |
 |
 |
\800- |
| テーパピン |
C3604B |
No.15 |
 |
 |
\500- |

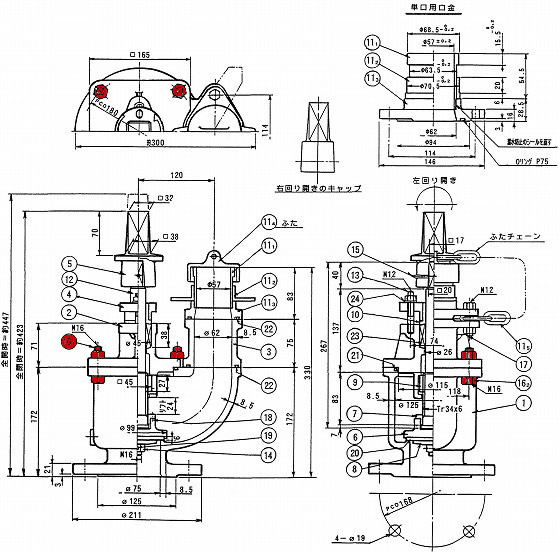

| 六角ボルト・ナット |
SUS |
No.16-1 |
 |
 |
4ｾｯﾄ
\4,500- |
六角ボルト・ナット |
SUS |
No.16-2 |
 |
 |
2ｾｯﾄ
\2,300- |
| 六角ボルト・ナット |
SUS304 |
No.17 |
 |
 |
2ｾｯﾄ
\1,800- |
| 六角穴止ねじ |
SUS304 |
No.18 |
 |
 |
\150- |
| 割ピン |
C2700 |
No.19 |
 |
 |
\230- |

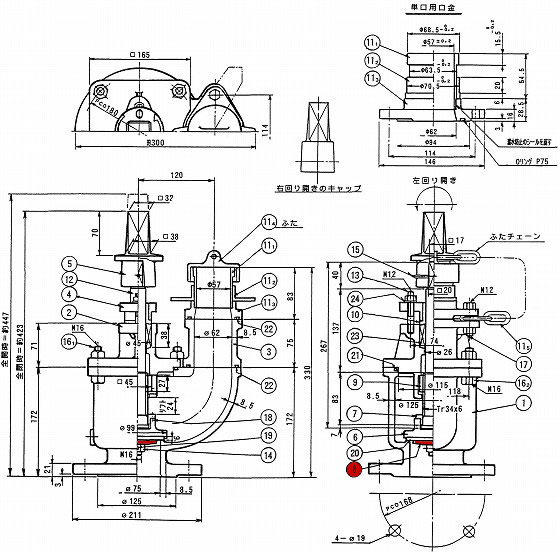

| 弁体弁座 |
SBR |
No.20 |
 |
 |
\450- |
| Oリング |
NBR |
No.21 |
 |
 |
\450- |
| Oリング |
NBR |
No.22 |
 |
 |
2本
\450- |
| パッキン |
NBR |
No.23 |
 |
|
\1,800-
\900- |
