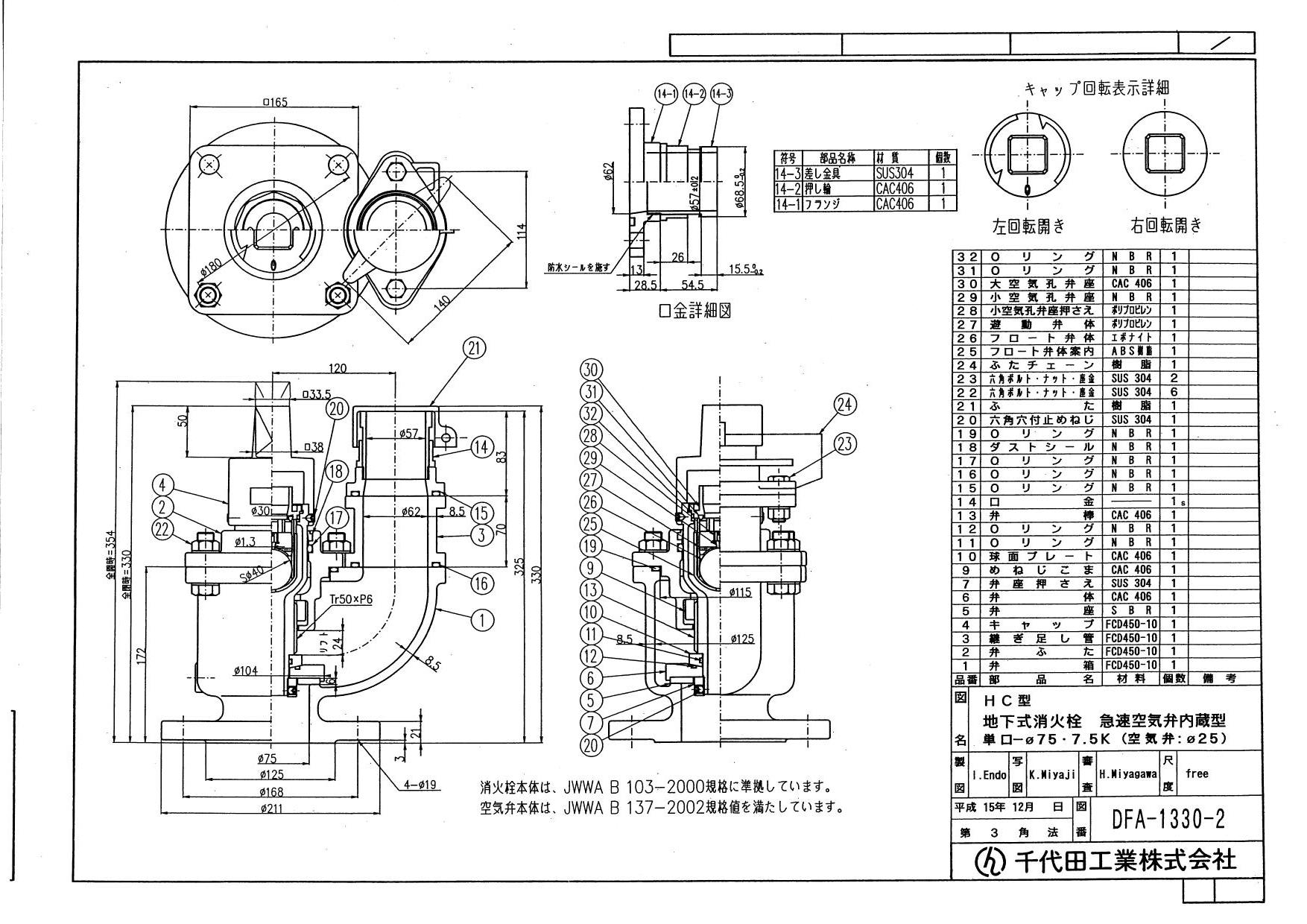

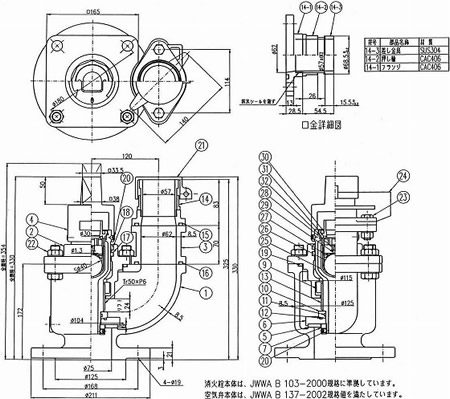

HC型 空気弁内蔵消火栓 H=330 Φ75
※ クリックで大きいサイズをご覧いただけます。
※ テーブル1段目[部品名称][材質][部品ナンバー]
※ テーブル2段目[部品箇所][部品写真][販売価格]
| 弁箱 |
FCD450-10 |
No.01 |
|---|
 |
準備中 |
- |
| 弁ふた |
FCD450-10 |
No.02 |
 |
準備中 |
- |
| 継ぎ足し管 |
FCD450-10 |
No.03 |
 |
準備中 |
- |
| キャップ |
CAC406 |
No.04 |
 |
準備中 |
- |
| 弁座 |
CAC406 |
No.05 |
 |
準備中 |
- |
| 弁体 |
CAC406 |
No.06 |
 |
準備中 |
- |
| 弁押さえ |
NBR |
No.07 |
 |
準備中 |
- |
| めねじこま |
CAC406 |
No.09 |
 |
準備中 |
- |
| 球面プレート |
CAC406 |
No.10 |
 |
準備中 |
- |
| Oリング |
NBR |
No.11 |
 |
準備中 |
- |
| Oリング |
NBR |
No.12 |
 |
準備中 |
- |
| 弁棒 |
CAC406 |
No.13 |
 |
準備中 |
- |
| 口金：フランジ |
CAC406 |
No.14-1 |
 |
準備中 |
- |
口金：押し輪 |
CAC406 |
No.14-2 |
 |
準備中 |
- |
口金：押し金具 |
SUS304 |
No.14-3 |
 |
準備中 |
- |
| Oリング |
NBR |
No.15 |
 |
準備中 |
- |
| Oリング |
NBR |
No.16 |
 |
準備中 |
- |
| Oリング |
NBR |
No.17 |
 |
準備中 |
- |
| ダストシール |
NBR |
No.18 |
 |
準備中 |
- |
| Oリング |
NBR |
No.19 |
 |
準備中 |
- |
| 六角穴付止ねじ |
SUS304 |
No.20 |
 |
準備中 |
- |
| ふた |
樹脂 |
No.21 |
 |
準備中 |
- |
| 六角ボルトナット座金 |
SUS304 |
No.22 |
 |
準備中 |
- |
| 六角ボルトナット座金 |
SUS304 |
No.23 |
 |
準備中 |
- |
| ふたチェーン |
樹脂 |
No.24 |
 |
準備中 |
- |
| フロート弁体案内 |
ABS樹脂 |
No.25 |
 |
準備中 |
- |
| フロート弁体 |
エボナイト |
No.26 |
 |
準備中 |
- |
| 遊動弁体 |
ポリプロピレン |
No.27 |
 |
準備中 |
- |
| 小空気孔弁座押さえ |
ポリプロピレン |
No.28 |
 |
準備中 |
- |
| 小空気孔弁座 |
NBR |
No.29 |
 |
準備中 |
- |
| 大空気孔弁座 |
CAC406 |
No.30 |
 |
準備中 |
- |
| Oリング |
NBR |
No.31 |
 |
準備中 |
- |
| Oリング |
NBR |
No.31 |
 |
準備中 |
- |
