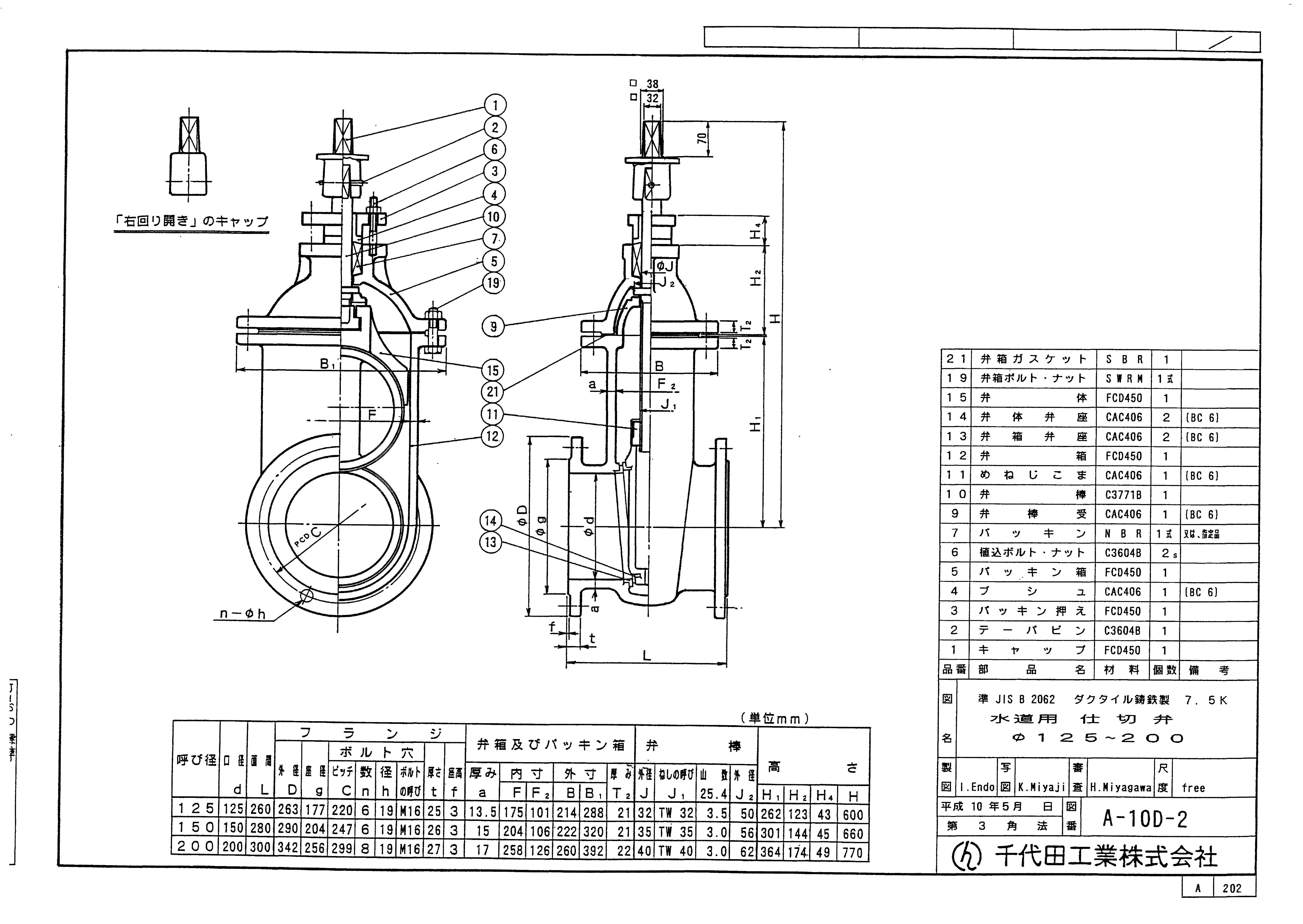

JISB2062 水道用仕切弁Φ50～Φ200
※ クリックで大きいサイズをご覧いただけます。
※ テーブル1段目[部品名称][材質][部品ナンバー]
※ テーブル2段目[部品箇所][部品写真][販売価格]

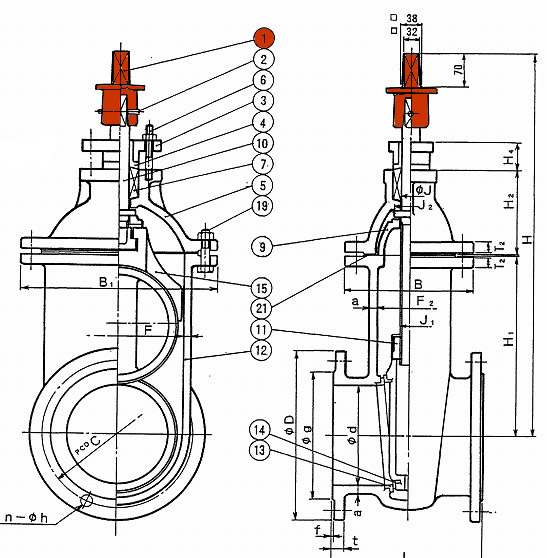

| キャップ | FCD450-10 | No.01 |
|---|---|---|
 |
 |
- |
| テーパピン | C3604B | No.02 |
|---|---|---|
 |
 |
- |

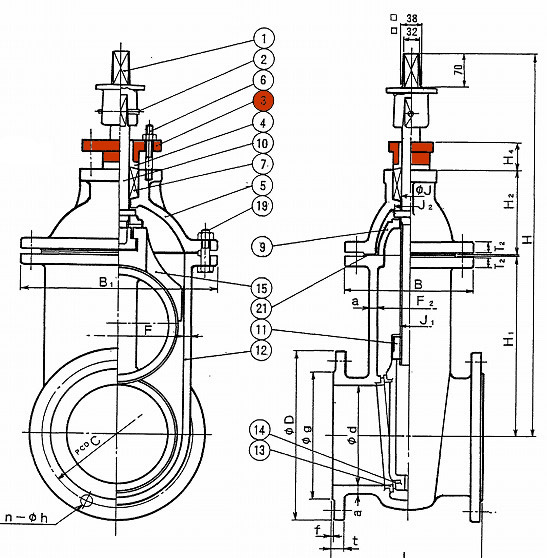

| パッキン押さえ | FCD450-10 | No.03 |
|---|---|---|
 |
 |
- |

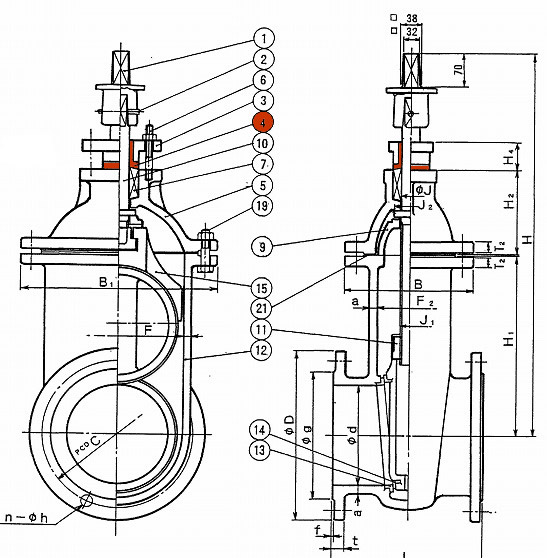

| ブシュ | CAC406 | No.04 |
|---|---|---|
 |
 |
- |

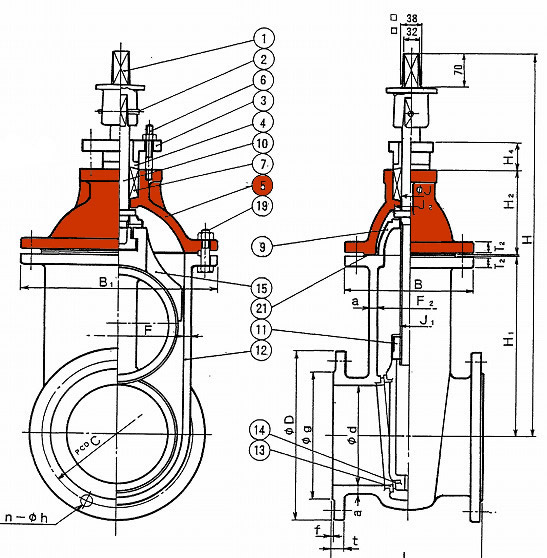

| パッキン箱 | FCD450-10 | No.05 |
|---|---|---|
 |
 |
- |
>>Back to Top

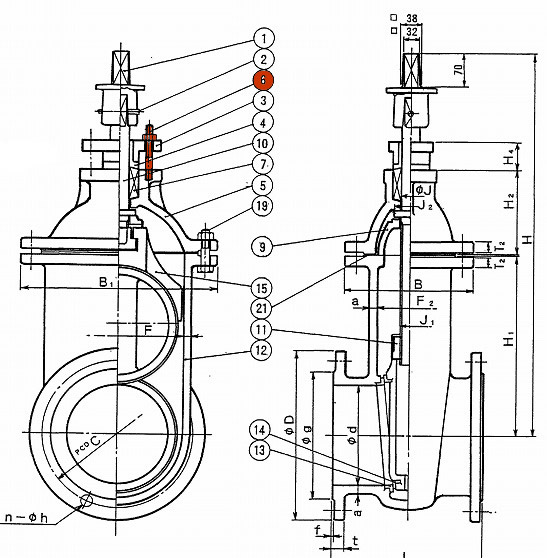

| 値込みボルト・ナット | C3604B | No.06 |
|---|---|---|
 |
 |
- |
| パッキン | NBR | No.07 |
|---|---|---|
 |
  |
- |

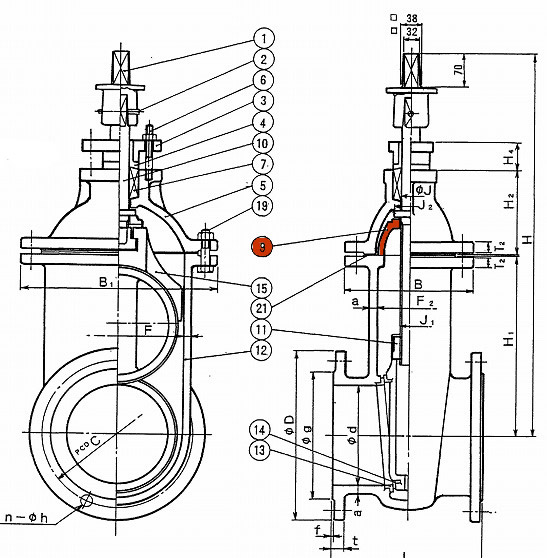

| 弁棒受 | CAC406 | No.09 |
|---|---|---|
 |
 |
- |

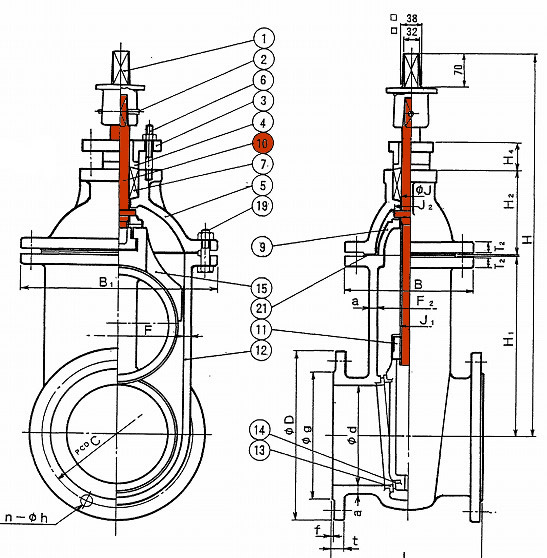

| 弁棒 | C3771B | No.10 |
|---|---|---|
 |
 |
- |
>>Back to Top
| めねじこま | CAC406 | No.11 |
|---|---|---|
 |
 |
- |

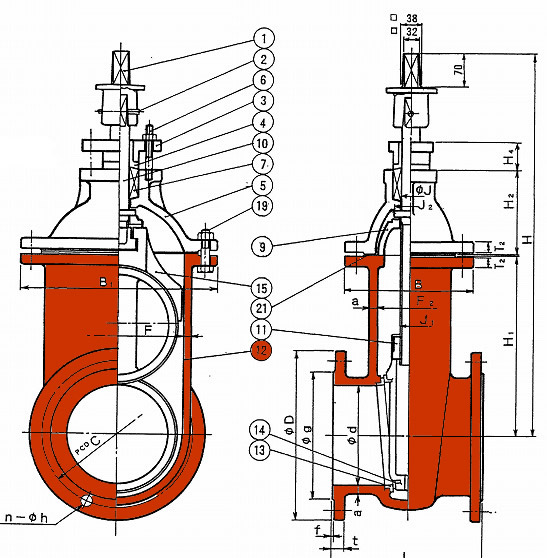

| 弁箱 | FCD450-10 |
No.12 |
|---|---|---|
 |
 |
- |
| 弁箱弁座 | CAC406 | No.13 |
|---|---|---|
 |
準備中 | - |

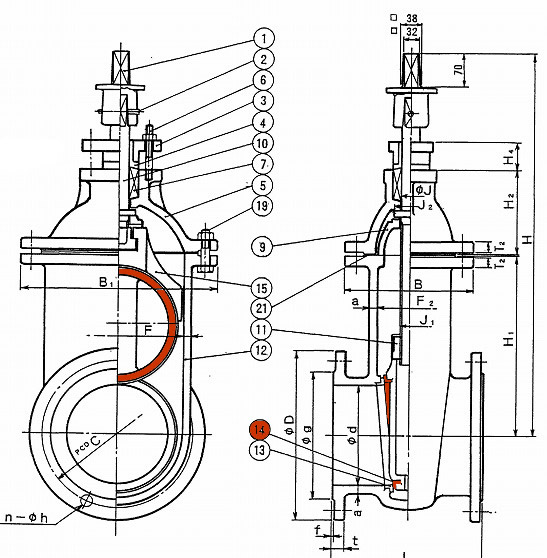

| 弁体弁座 | CAC406 | No.14 |
|---|---|---|
 |
 |
- |

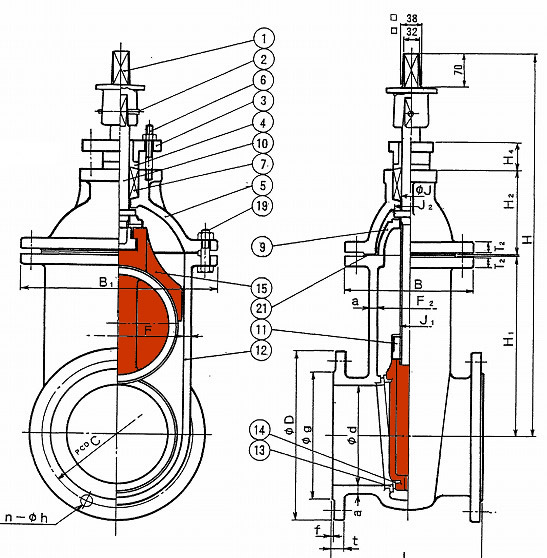

| 弁体 | FCD450-10 | No.15 |
|---|---|---|
 |
 |
- |
>>Back to Top
| 弁箱ボルト・ナット | SWRM | No.19 |
|---|---|---|
 |
 |
- |
| 弁箱ガスケット | SBR | No.21 |
|---|---|---|
 |
 一枚です |
- |
