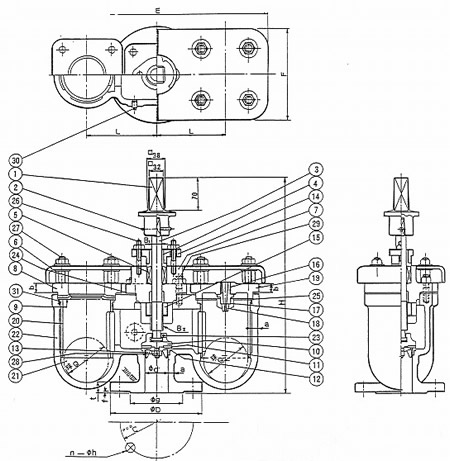

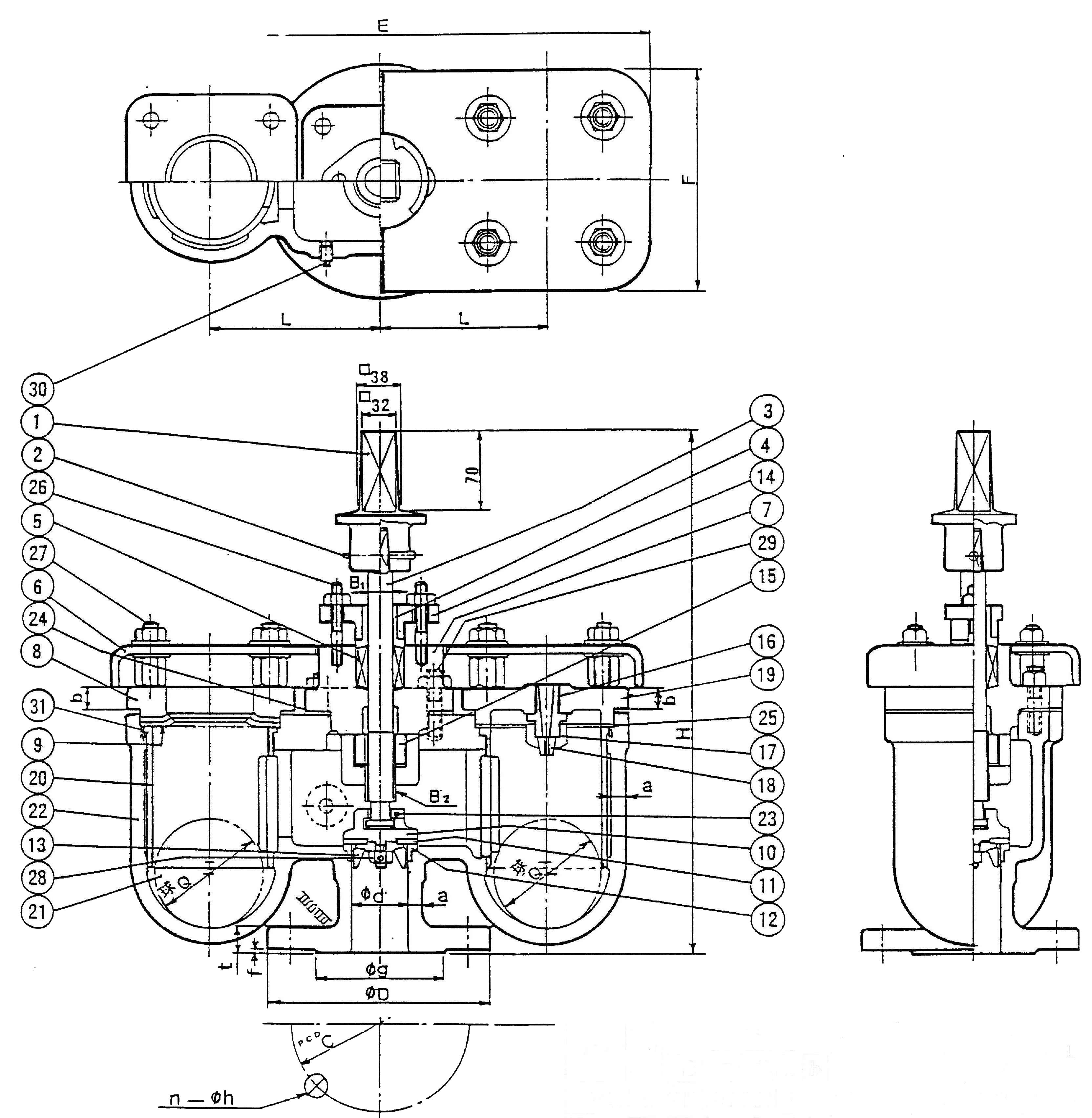

旧JISB2063 双口空気弁 Φ75・100・150
※ クリックで大きいサイズをご覧いただけます。
※ テーブル1段目[部品名称][材質][部品ナンバー]
※ テーブル2段目[部品箇所][部品写真][販売価格]

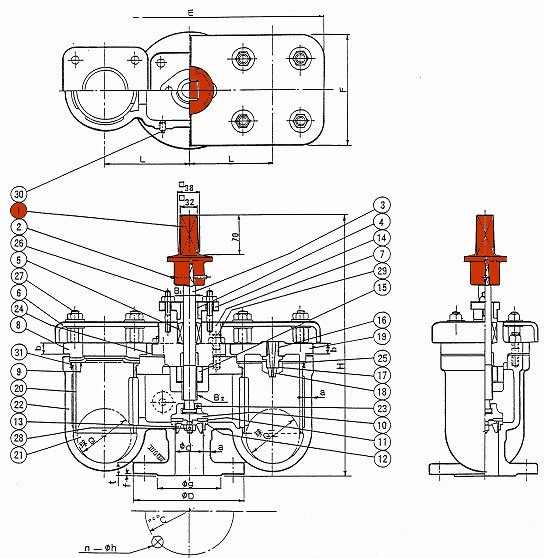

キャップ | FCD450-10 (FC200) |
No.01 |
---|---|---|
- |

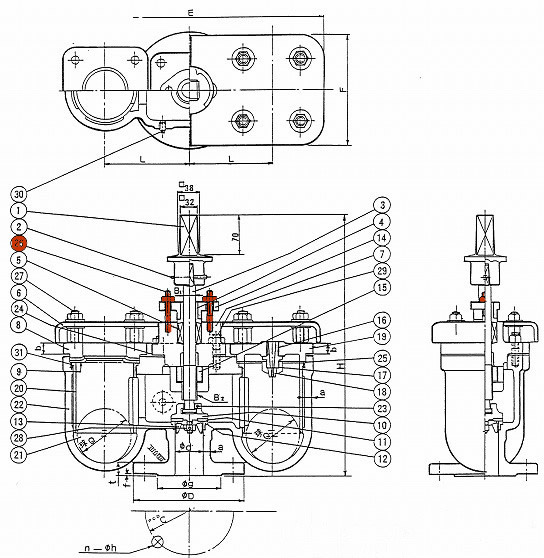

テーパピン | C3604B | No.02 |
---|---|---|
- |

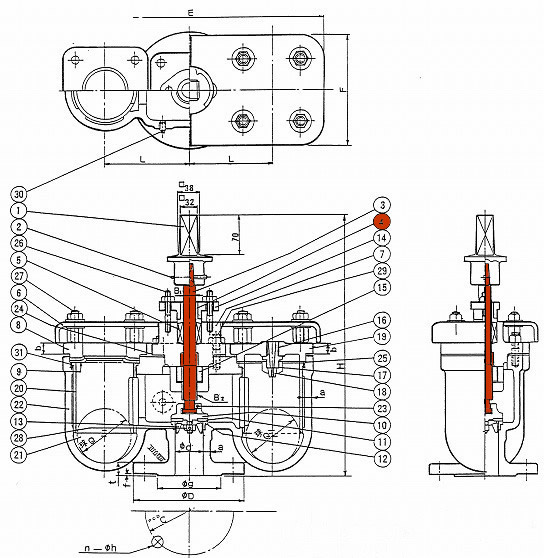

弁棒 | C3771B | No.03 |
---|---|---|
- |
ブシュ | CAC406 | No.04 |
---|---|---|
- |
パッキン | ナイロン | No.05 |
---|---|---|
- |
>>Back to Top
カバー | FCD450-10 (FC200) |
No.06 |
---|---|---|
- |

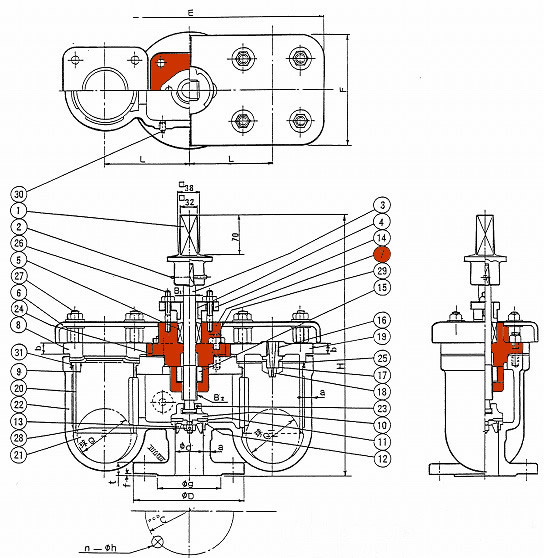

パッキン箱 | FCD450-10 (FC200) |
No.07 |
---|---|---|
- |

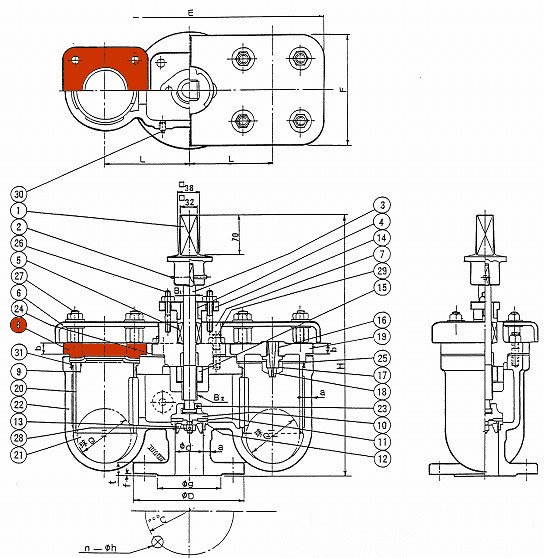

弁押さえ | FCD450-10 (FC200) |
No.08 |
---|---|---|
- |
大空気孔弁座 | SBR | No.09 |
---|---|---|
- |
元弁体 | CAC406 | No.10 |
---|---|---|
- |
>>Back to Top
弁体弁座用パッキン | SBR | No.11 |
---|---|---|
- |
弁箱弁座 | CAC406 | No.12 |
---|---|---|
- |

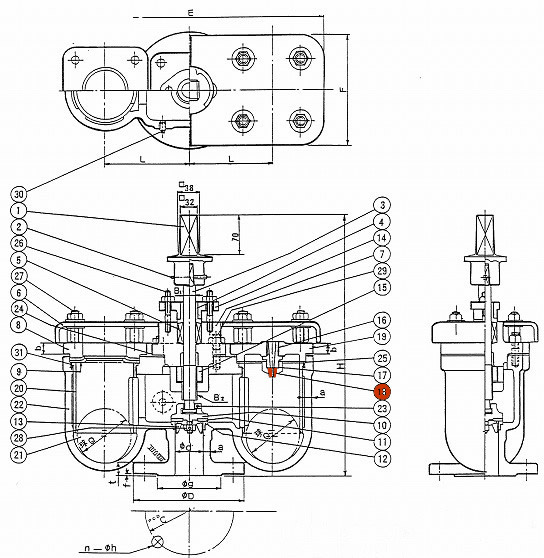

弁体案内 | CAC406 | No.13 |
---|---|---|
- |
パッキン押さえ | FCD450-10 (FC200) |
No.14 |
---|---|---|
- |

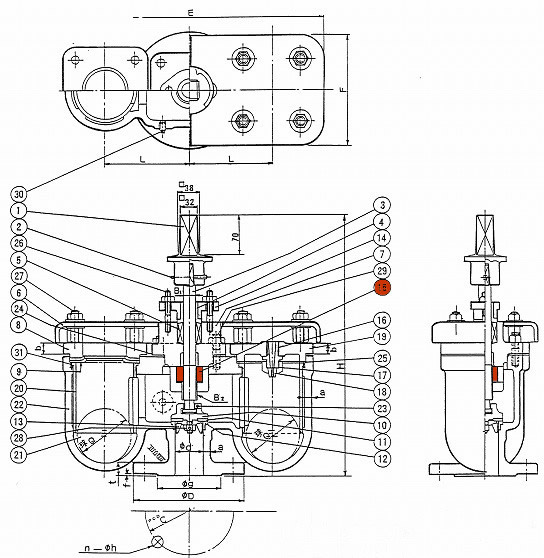

めねじこま | CAC406 | No.15 |
---|---|---|
準備中 | - |
>>Back to Top

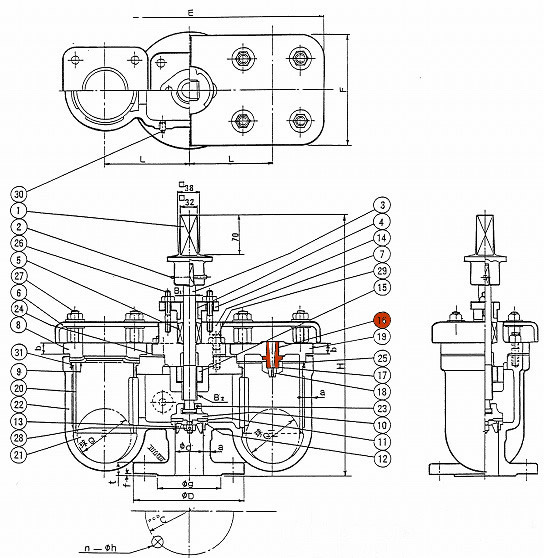

弁座受 | CAC406 | No.16 |
---|---|---|
- |
ねじこま | CAC406 | No.17 |
---|---|---|
- |
小空気孔弁座 | SBR | No.18 |
---|---|---|
- |
ふた | FCD450-10 (FC200) |
No.19 |
---|---|---|
- |
フロート弁体案内 | 合成樹脂 | No.20 |
---|---|---|
- |
>>Back to Top

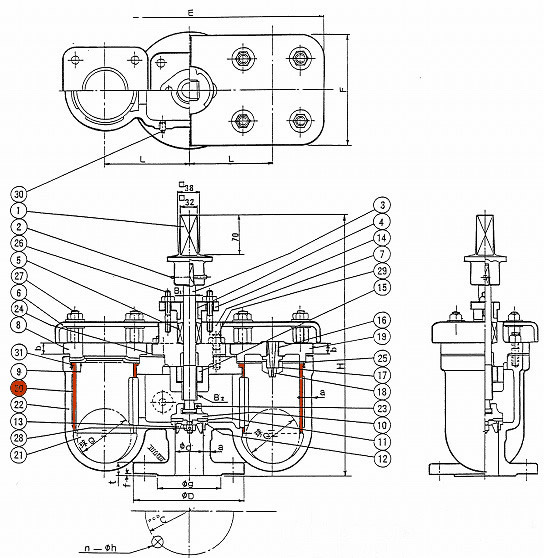

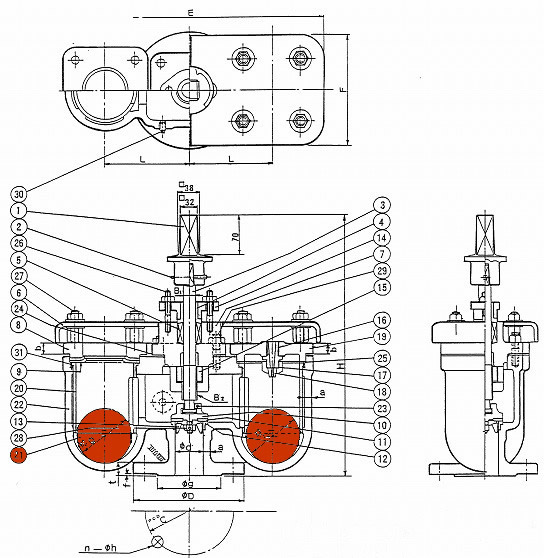

フロート弁体 | 発泡ゴム | No.21 |
---|---|---|
- |

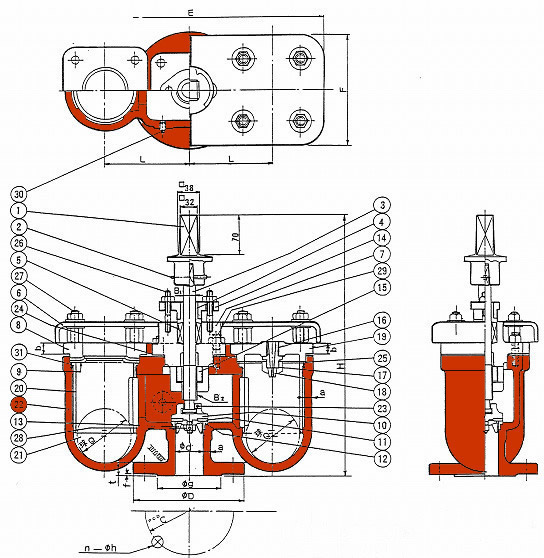

弁箱 | FCD450-10 (FC200) |
No.22 |
---|---|---|
- |
割ピン | C2700 | No.23 |
---|---|---|
- |

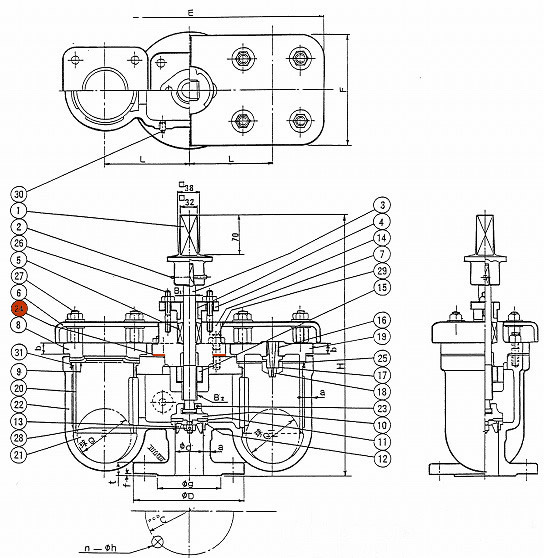

ガスケット | SBR | No.24 |
---|---|---|
- |

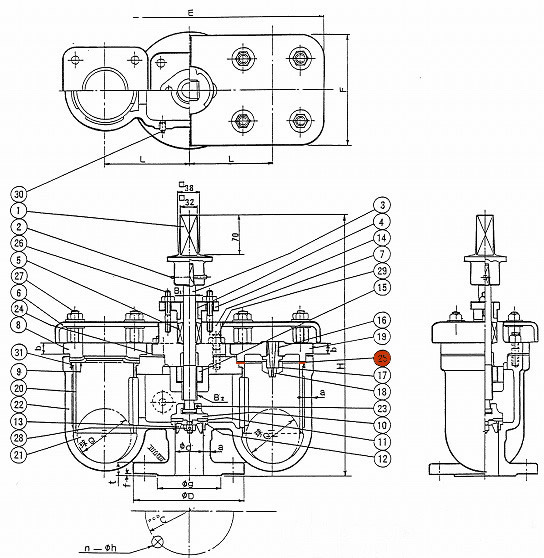

ガスケット | SBR | No.25 |
---|---|---|
- |
>>Back to Top
植込ボルト・ナット | C3604B | No.26 |
---|---|---|
- |

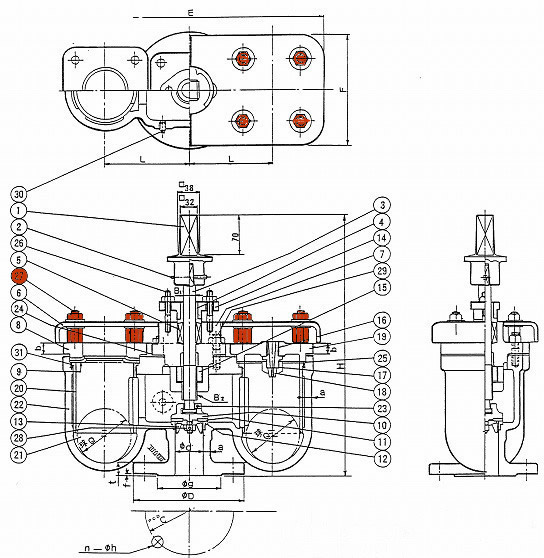

植込ボルト・ナット | SGD400 | No.27 |
---|---|---|
- |

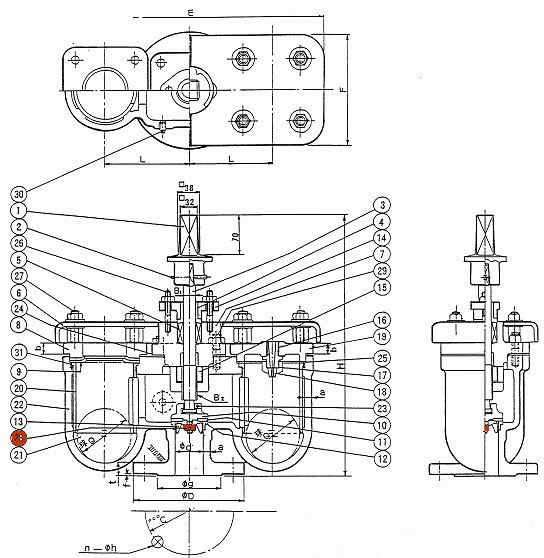

C3604B | No.28 | |
---|---|---|
- |
植込ボルト・ナット | SWRM | No.29 |
---|---|---|
- |

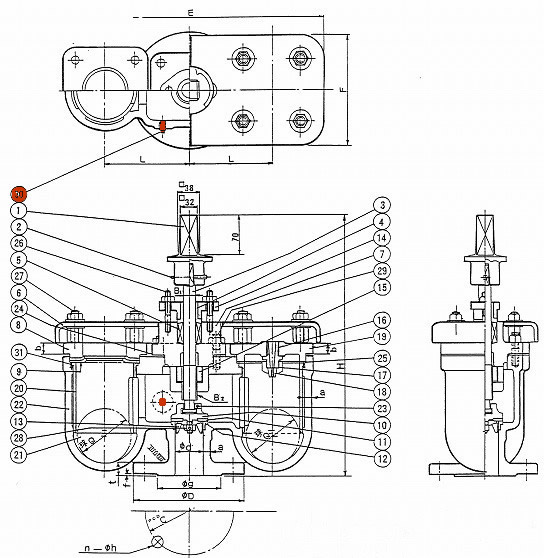

プラグ | C3604B | No.30 |
---|---|---|
- |
>>Back to Top

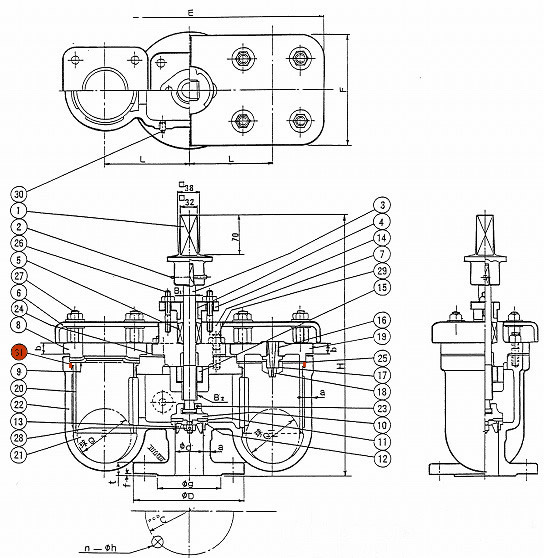

ピン | C2700 | No.31 |
---|---|---|
準備中 | - |
