水害対応空気弁 他
![水害が起こる原因は、梅雨前線や台風による豪雨、川の氾濫や浸水、土砂災害、暴風、高潮などがあります。近年、日本では豪雨災害が激甚化・頻発化し、各地で甚大な被害が発生しています。例えば、2019年の水害被害額は、全国で約2兆1800億円(内閣府の防災情報ページ掲載)となり、1年間の津波以外の水害被害額が統計開始以来最大となっています。また、近年の水害発生状況については、発生回数が約30年前と比べて約1.4倍に増加しており、今後さらに増加すると予測されています。
千代田工業製のWMC型汚水流入防止機能ユニット付空気弁は、一般的な空気弁に逆流防止ユニットを付加し、配管への汚水の流入を防止します。汚水流入防止機能ユニットは、空気弁の下部に取り付けられ、浮き球がフロートバルブとなり、浮き球が上昇するといわゆるバルブが閉じて汚水の流入を遮断します。このように、WMC型汚水流入防止機能ユニット付空気弁は、水道管路の安全性と衛生性を高めるための装置です。](https://www.chiyoda-kogyokk.jp/wp/images/2023/06/水害対応空気弁-1-1024x576.jpg)
近年の水害について・・
- 水害が起こる原因は、梅雨前線や台風による豪雨、川の氾濫や浸水、土砂災害、暴風、高潮などがあります。近年、日本では豪雨災害が激甚化・頻発化し、各地で甚大な被害が発生しています。例えば、2019年の水害被害額は、全国で約2兆1800億円(内閣府の防災情報ページ掲載)となり、1年間の津波以外の水害被害額が統計開始以来最大となっています。また、近年の水害発生状況については、発生回数が約30年前と比べて約1.4倍に増加しており、今後さらに増加すると予測されています。
千代田工業株式会社 会社案内動画
給水栓付急速空気弁 DF型 【Φ75~Φ200】
- 災害発生直後は、配水管の破損などにより、断水が発生する可能性があります。断水が発生した場合、送水管から取水することにより、生活に必要な水を確保することが期待できます。
![給水栓付急速空気弁 DF型 【Φ75~Φ200】口金65A
災害時の備えとして、以下の様に関係機関が連携、協力することが重要であるとともに、給水栓付急速空気弁のできるだけ早急な設置を御提案してきました。
地震等による災害時、送水管は比較的強固で被害を受けにくい一方、取水手段が限られているため、水が供給できずに困窮する事例が過去に発生しています。
問題点:
送水管は破損しにくいが、取水手段が限られている。
過去に、送水管は無事なのに取水できず、水が供給できない事例があった。
対策:
平時から、送水管からの取水方法を検討しておく。
災害発生時に備え、複数の取水手段を準備しておく。
自治体や消防署と連携し、効率的な取水体制を構築しておく。
過去の事例:
東日本大震災では、送水管は無事だったにもかかわらず、取水手段が限られて給水が遅れた地域があった。
教訓:
送水管からの取水手段を確保することは、災害時の迅速な給水に不可欠である。
提案:
災害発生前に、地域住民や自治体、消防署などが協力して、送水管からの取水訓練を実施しておく。](https://www.chiyoda-kogyokk.jp/wp/images/2024/02/給水栓付空気弁-3-1024x576.jpg)
対策として、災害発生時に送水管から水を効率的に取水できるよう、事前に準備しておくことが重要です。

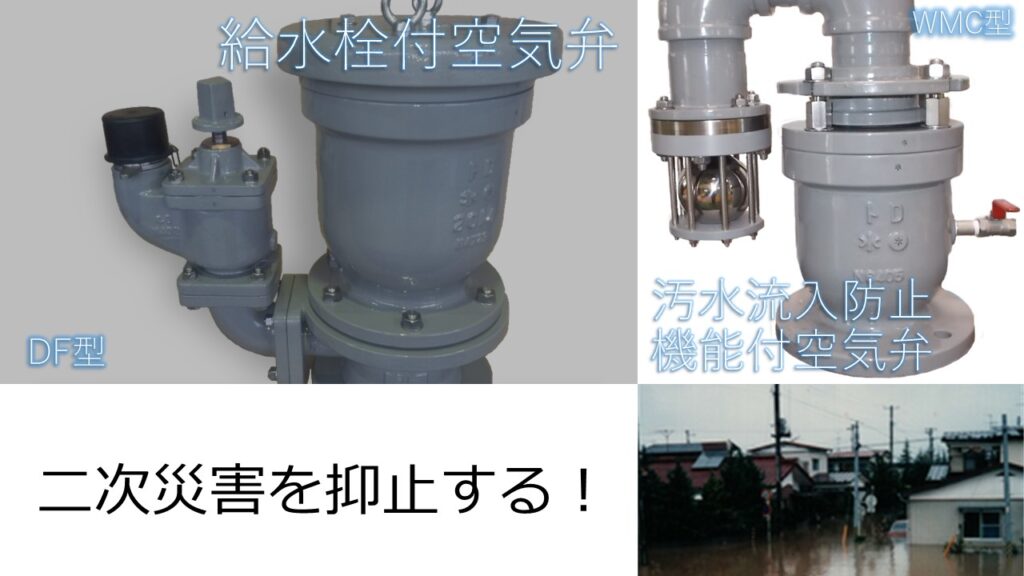

二次災害に備える空気弁!
![WMC汚水流入防止機能付空気弁Φ25~Φ200とDF型給水栓付急速空気弁Φ50~Φ200の二次災害に備えると称したPR画像です。](https://www.chiyoda-kogyokk.jp/wp/images/2024/02/2次災害に備える-7-1024x576.jpg)
軽微な浸水でも、以下のリスクが潜んでいます。
汚染水の逆流: 配管破損によって、汚染水が水道管に逆流し、飲用水を汚染する可能性があります。
汚染物質の生成: 破損配管から漏出した水は、細菌、ウイルス、化学物質など様々な汚染物質を含んでいる恐れがあります。
健康被害: 汚染された水を飲用すると、食中毒や感染症などの健康被害を引き起こす可能性があります。
![](https://www.chiyoda-kogyokk.jp/wp/images/2024/03/汚水2-2-1024x1024.png)

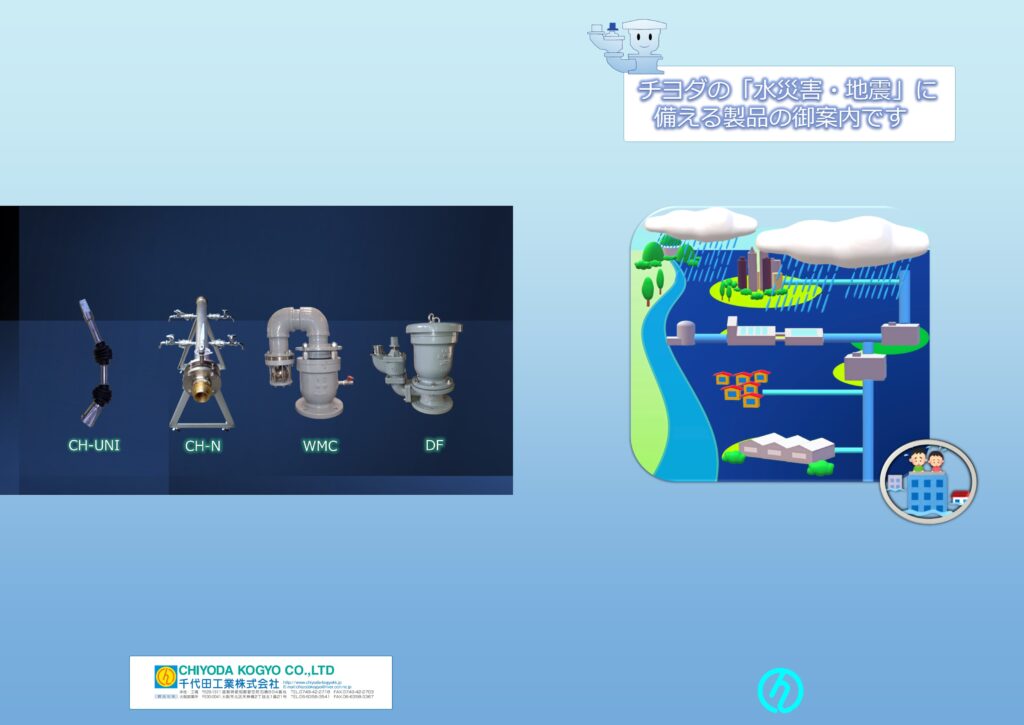

水災害・地震に備える製品の御案内
![水災害・地震に備える製品御案内カタログの紹介画像表側です。](https://www.chiyoda-kogyokk.jp/wp/images/2023/10/災害対応製品案内1-1024x725.jpg)

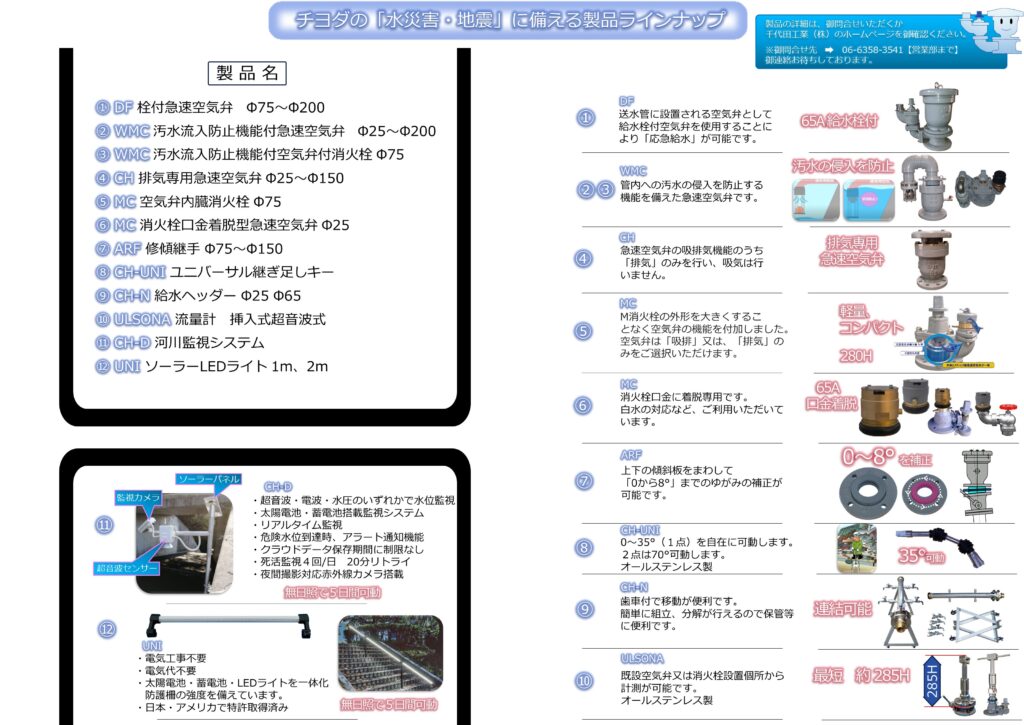

![水災害・地震に備える製品御案内カタログの紹介画像裏側です。](https://www.chiyoda-kogyokk.jp/wp/images/2023/10/災害対応製品案内2-1024x725.jpg)
弊社の空気弁は、水害等による管内汚染を防止し、水質の悪化を防止する機能が備わっており、安心・安全な水をお届けするサポートをいたします。
- WMC汚水流入防止ユニット付空気弁 Φ25~Φ200
- MC排気専用空気弁
- MC空気弁内臓消火栓 逆流防止ユニット付
WMC汚水流入防止ユニット付空気弁 Φ25~Φ200
![WMC 汚水流入防止ユニット付急速空気弁
Φ25~Φ200
7.5K(2種)~16K(4種)
道路が冠水する程の水害等の際、配水管の一部が破損した場合、管内水圧が負圧となって、管路に設置されている空気弁から管内に雨水等が、流入する恐れがあります。そのような場合、本汚水流入防止ユニット付空気弁であれば、雨水等の侵入を防止することが可能です。
汚水流入防止ユニットは、「玉押し対応急速空気弁・旧JIS B 2063双口空気弁(大・小)」にも、設置可能です。
水道用急速空気弁は直接的に水道管を維持管理します。「消火栓」や「仕切弁」は水道管を直接維持管理するものではないのに対して、空気弁は水道管内のエアーを必要に応じて吸排を自動で行います。例えば水道管が破損等を起こして、破損個所から水が勢いよく漏水する場面をTVなどで見かけたことはないでしょうか?このような状況では水道管内に負圧作用で真空状態が生まれ、その状態で道路上で重いトラックなどが通ったりした際に、水道管が「ぺしゃんこ」(紙パックのジュースをストローで飲み切った後も、更に吸い続けると紙パックが「へしゃげる」現象と同じ)になるイメージで2次災害につながる恐れがあります。こういった真空状態を避けるために、空気弁は吸気を行い、水道管の破損を未然に防いでいます。排気は、例えば断水した状態で水道管の工事を終え、通水する時に空気弁からエアーの排気が行わなければ、通水作業がスムーズに行うことができないといったことが空気弁があることによって、水道管、ひいてはライフラインを守っています。図面PDF、図面CADを御用意しています。](https://www.chiyoda-kogyokk.jp/wp/images/2023/06/水害対応製品 空気弁2-3-1024x576.jpg)
![WMC型 汚水流入防止空気弁シリーズのカタログ画像(表)です。
WMC型 空気弁付消火栓(汚水流入防止ユニット付)
浅層埋設対応製品(H=262)!
栓部は従来のストップ弁方式で維持管理上安心!
空気弁部は、信頼度の高い従来のボール弁(発泡ウレタン)を採用!
空気弁部と消火栓部が一体構造で強靭!
大雨、津波等の想定外の水害の際、空気弁ボックス等が水没状態で配管に負圧作用が起きた場合、汚水が管内に侵入する恐れがありますが、本汚水流入防止ユニットが備わった製品では汚水の侵入を防止することが可能です。](https://www.chiyoda-kogyokk.jp/wp/images/2024/07/カタログ-汚水流入防止空気弁シリーズ(表)-1024x725.jpg)

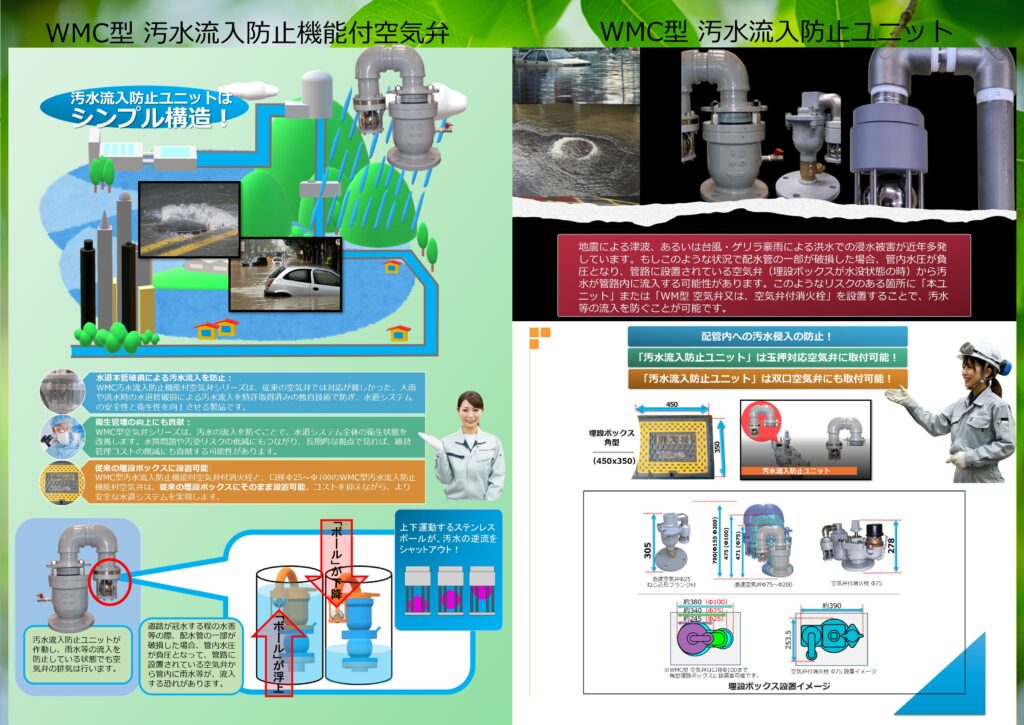

![WMC型 汚水流入防止空気弁シリーズのカタログ画像(裏)です。水害が起こる原因は、梅雨前線や台風による豪雨、川の氾濫や浸水、土砂災害、暴風、高潮などがあります。近年、日本では豪雨災害が激甚化・頻発化し、各地で甚大な被害が発生しています。例えば、2019年の水害被害額は、全国で約2兆1800億円(内閣府の防災情報ページ掲載)となり、1年間の津波以外の水害被害額が統計開始以来最大となっています。また、近年の水害発生状況については、発生回数が約30年前と比べて約1.4倍に増加しており、今後さらに増加すると予測されています。](https://www.chiyoda-kogyokk.jp/wp/images/2024/07/カタログ-汚水流入防止空気弁シリーズ-1024x725.jpg)
WMC空気弁 PDFカタログ
WMC空気弁 PDF図面

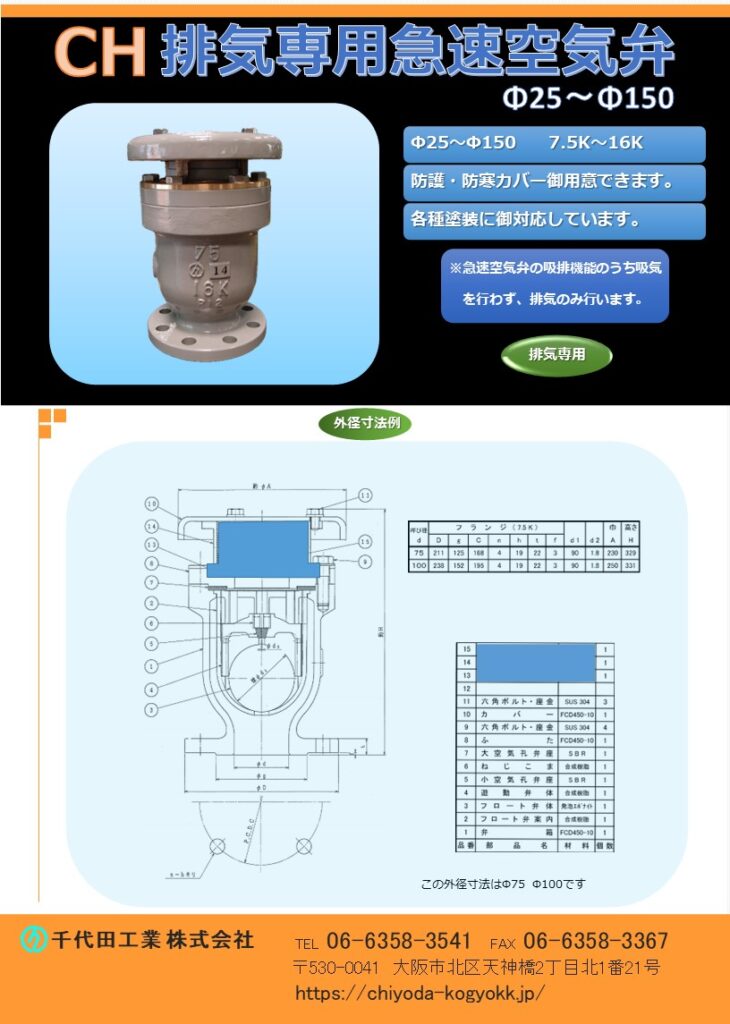

排気専用空気弁Φ75~Φ150
![MC型 空気弁内蔵地下式消火栓 Φ75
消火栓の弁体と空気弁(急速Φ25)を合体!
浅層埋設対応製品 H=280
空気弁はステンレス製(SCS 13)
埋設ボックスは一般的なボックス(350 x 450)でOK!
重量:20Kg
価格 Φ75 7.5K 内外紛 ¥201,300-](https://www.chiyoda-kogyokk.jp/wp/images/2023/06/水害対応製品 空気弁-5-1024x576.jpg)
![MC型 空気弁内蔵地下式消火栓 Φ75
消火栓の弁体と空気弁(急速Φ25)を合体!
浅層埋設対応製品 H=280
空気弁はステンレス製(SCS 13)
埋設ボックスは一般的なボックス(350 x 450)でOK!
重量:20Kg
価格 Φ75 7.5K 内外紛 ¥201,300-](https://www.chiyoda-kogyokk.jp/wp/images/2023/06/CH型-排気専用急速空気弁-Φ75~Φ150-7.5K~16K-1-730x1024.jpg)
CH排気専用空気弁 カタログPDF
CH排気専用空気 図面(Φ25御参考図)
WMC 汚水流入防止ユニット付空気弁付消火栓
MC 逆止弁付空気弁内臓消火栓
![水害が起こる原因は、梅雨前線や台風による豪雨、川の氾濫や浸水、土砂災害、暴風、高潮などがあります。近年、日本では豪雨災害が激甚化・頻発化し、各地で甚大な被害が発生しています。例えば、2019年の水害被害額は、全国で約2兆1800億円(内閣府の防災情報ページ掲載)となり、1年間の津波以外の水害被害額が統計開始以来最大となっています。また、近年の水害発生状況については、発生回数が約30年前と比べて約1.4倍に増加しており、今後さらに増加すると予測されています。
MC型 空気弁内蔵地下式消火栓 Φ75
消火栓の弁体と空気弁(急速Φ25)を合体!
浅層埋設対応製品 H=280
空気弁はステンレス製(SCS 13)
埋設ボックスは一般的なボックス(350 x 450)でOK!
重量:20Kg
価格 Φ75 7.5K 内外紛 ¥201,300-](https://www.chiyoda-kogyokk.jp/wp/images/2023/06/WMC-1-1024x576.jpg)
PDF図面

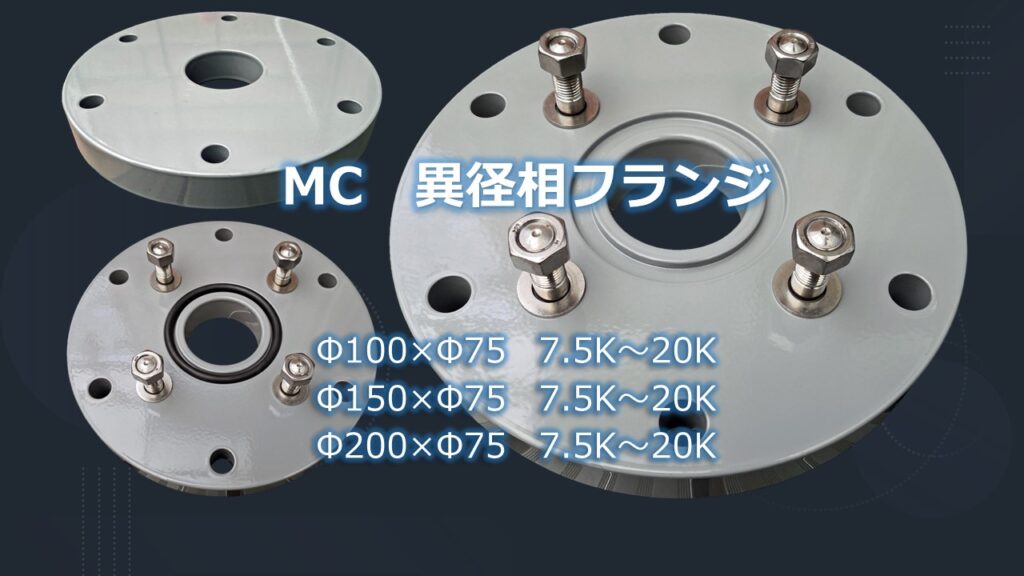

MC 異径相フランジ Φ100~Φ200 7.5K~20K フランジ厚み:全口径35mm
![](https://www.chiyoda-kogyokk.jp/wp/images/2024/01/MC 異径相フランジ-3-1024x576.jpg)
本体:FCD製・内外面粉体塗装(Φ75側植込みボルトナットワッシャー4組付)
仕様:7.5K~20K
※Φ100~Φ200すべてのフランジ厚み:35mm
- 75mm側にGFガスケット、M16ボルトナットワッシャーは付属しています。
図 面
価 格
- Φ100xΦ75 7.5K ¥110,000- 10K ¥130,000-
- Φ150xΦ75 7.5K ¥120,000- 10K¥140,000-
- Φ200xΦ75 7.5K ¥130,000- 10K¥150,000-
- 納期:受注後約30日、 16K、20Kも御対応致します。御問合せ下さい。
UNI ソーラーLEDライト
![UNIソーラーLEDライトは、太陽光を利用して発電する環境に優しい照明器具です。夜間には、高輝度のLEDライトが自動的に点灯し、庭や玄関、駐車場などを明るく照らします。本製品は、防水・耐久性に優れた素材で作られており、雨や風にも強く、長くお使いいただけます。取り付けも簡単で、電源コードや配線の必要もありません。UNIソーラーLEDライトは、省エネで安全な屋外照明の最適な選択肢の1つと考えます。
UNIソーラーLEDライトの主な特徴は以下の通りです。
環境に優しい:太陽光を利用して発電するため、電気代がかかりません。
安全性が高い:防水・耐久性に優れた素材で作られており、雨や風にも強く、長くお使いいただけます。
省エネ:電気代がかからないため、省エネにつながります。
設置が簡単:電源コードや配線の必要がないため、簡単に設置できます。
UNIソーラーLEDライトは、省エネで安全な屋外照明をお探しの方に最適な製品です。](https://www.chiyoda-kogyokk.jp/wp/images/2023/08/UNIソーラーLEDライト -1024x576.jpg)
近年に見る水災害等の概況は以下の通り年々、増加傾向にある状況であります。例えば水害等の際、停電も想定されるなか夜間にそういった状況下で、UNIソーラーLEDライトが点灯し、危険を低減できる一助になれるのではと考えます。
水災害は、台風や集中豪雨などによって毎年のように発生しており、人命や財産に大きな被害をもたらしています。近年は、ゲリラ豪雨と呼ばれる短時間に降る激しい雨の発生件数が増加傾向にあり、都市部でも浸水や冠水が起こりやすくなっています。水災害は身近な災害のひとつだといえます。
水災害が発生すると、停電や通信障害なども引き起こすことがあります。特に夜間に水災害が起こった場合、暗闇の中で危険な状況に陥る可能性が高くなります。そこで、UNIソーラーLEDライトという製品が役立つのではないかと考えます。UNIソーラーLEDライトは、太陽光で充電されるLEDライトで、防水・耐衝撃・長寿命の特徴があります。水災害時には、UNIソーラーLEDライトを屋外や屋内に設置して点灯させることで、周囲の状況を確認したり、避難したりする際の安全性を高めることができます。また、ソーラーLEDビームは、防災用品として常備しておくだけでなく、普段から庭やベランダなどで照明として利用することもできます。
- UNIソーラーLEDライトは、太陽光を利用して発電する環境に優しい照明器具です。夜間には、高輝度のLEDライトが自動的に点灯し、庭や玄関、駐車場などを明るく照らします。本製品は、防水・耐久性に優れた素材で作られており、雨や風にも強く、長くお使いいただけます。取り付けも簡単で、電源コードや配線の必要もありません。UNIソーラーLEDライトは、省エネで安全な屋外照明の最適な選択肢の1つと考えます。
特長
- 電気代ゼロ
- 工事不要
- 日没時自動点灯し、日照時自動消灯します(電圧検知)。
- 準防護柵基準P種適合品です。
- 無日照保証:1000mmタイプ-7日、2000mmタイプ-5日。
- 特許取得品 発光防護柵(特許番号6980428号 日本)
Luminous Protective Fence(US10,859,254B2 アメリカ)
※長期間にわたり、ソーラーLEDライトが発電できない場合、蓄電池が故障する可能性があるた
め、ご注意ください。
期待される効果
- 防犯:光は犯罪を抑止します。
- 防災:災害時、電源停止の状況においても視線遊動の役割を果たします。
- 施工性:従来の照明器具設置に必要であった基礎工事電気工事が不要です。
- 省エネ:太陽光エネルギーの活用で電気代がゼロ
- 景観:光害対策に対応 周囲の景観を損なうことがない。
![](https://www.chiyoda-kogyokk.jp/wp/images/2024/03/Blue-Modern-Contact-Us-Instagram-Post-7-1024x1024.png)

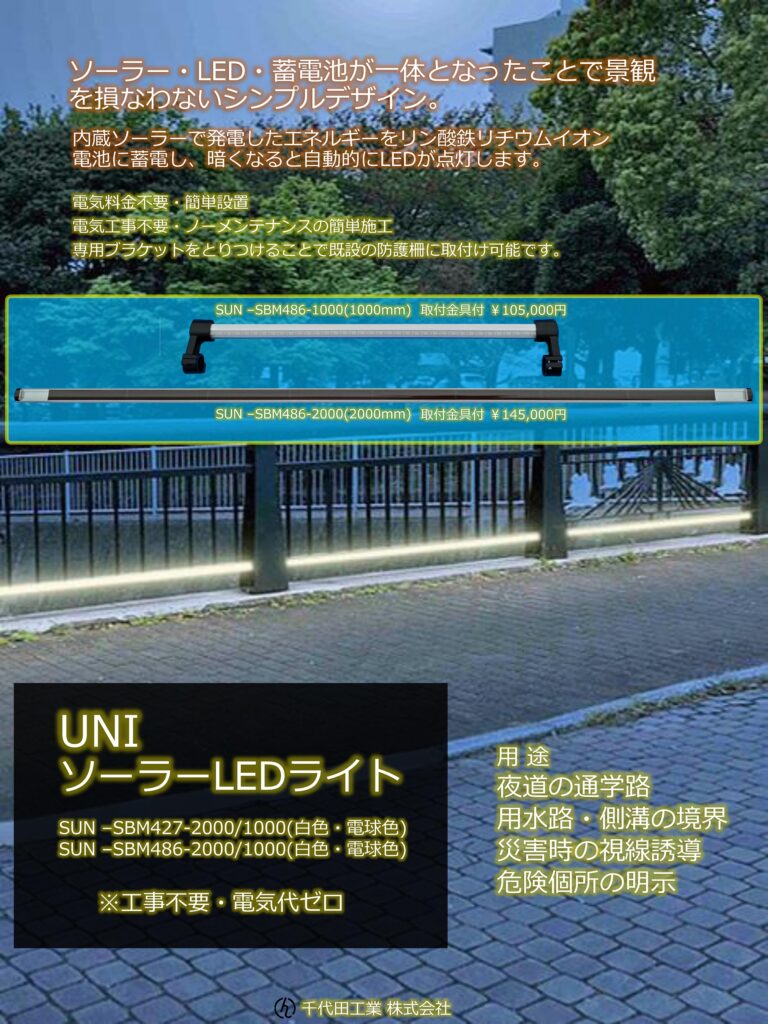

![ソーラー・LED・蓄電池が一体となったことで景観を損なわないシンプルデザインにしています。
内蔵ソーラーで発電したエネルギーをリン酸リチウムイオン電池に蓄電し、暗くなると自動的にLEDが点灯します。
電気料金不要・簡単設置
電気工事不要・ノーメンテナンスの簡単施工
専用ブラケットを取付けることで既設の防護柵に取付け可能です。
用途
夜道の通学路
用水路・側溝の境界
災害時の視線遊動
危険個所の明示
SUN-SBM427-2000/1000(白色・電球色)
SUN-SBM486-2000/1000(白色・電球色)
ソーラー発電・充電式の電池一体型LED照明です。 防犯や防災に最適です。
【特長】
ソーラー&LED&Batteryを一体化し、既設の柵などを利用し電力を使わずに夜間照らすことを可能にしました。
学校、公園、避難場所、駐車場、手すり、縁石、公園のあずまや等々、様々な場所でAC電源が無い場所でも設置可能です。](https://www.chiyoda-kogyokk.jp/wp/images/2023/10/ユニバーサルソーラーLEDライト1-768x1024.jpg)

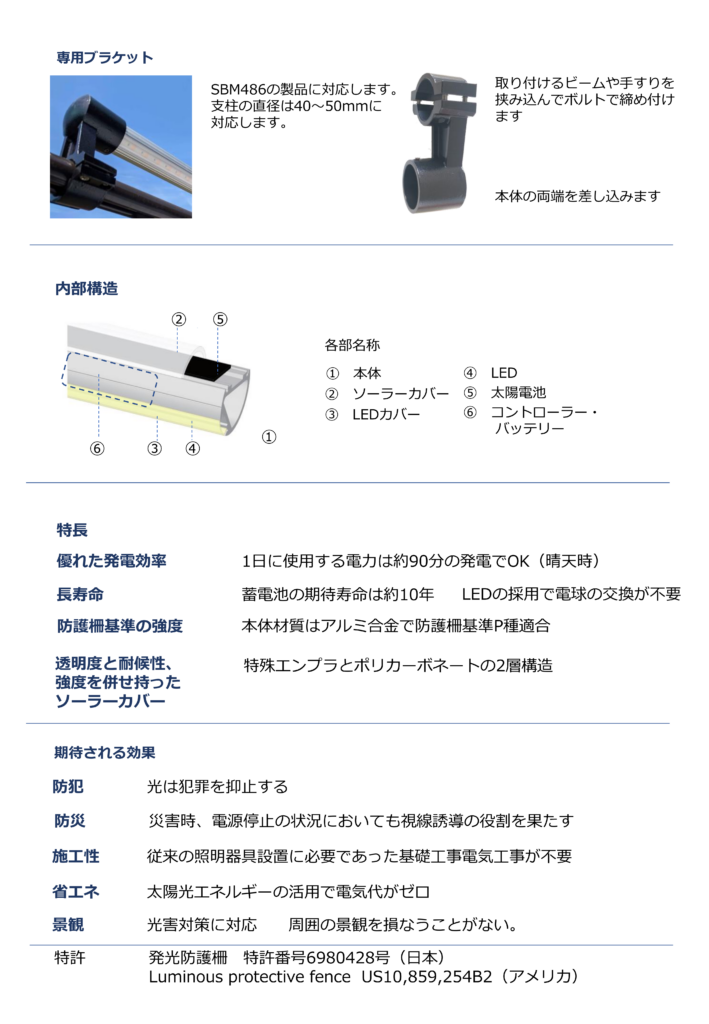

![UNIソーラーLEDライトは、太陽光を利用して発電する環境に優しい照明器具です。夜間には、高輝度のLEDライトが自動的に点灯し、庭や玄関、駐車場などを明るく照らします。本製品は、防水・耐久性に優れた素材で作られており、雨や風にも強く、長くお使いいただけます。取り付けも簡単で、電源コードや配線の必要もありません。UNIソーラーLEDライトは、省エネで安全な屋外照明の最適な選択肢の1つと考えます。
UNIソーラーLEDライトの主な特徴は以下の通りです。
環境に優しい:太陽光を利用して発電するため、電気代がかかりません。
安全性が高い:防水・耐久性に優れた素材で作られており、雨や風にも強く、長くお使いいただけます。
省エネ:電気代がかからないため、省エネにつながります。
設置が簡単:電源コードや配線の必要がないため、簡単に設置できます。
UNIソーラーLEDライトは、省エネで安全な屋外照明をお探しの方に最適な製品です。](https://www.chiyoda-kogyokk.jp/wp/images/2023/06/パンフ6p最新20230601_02-1-709x1024.png)

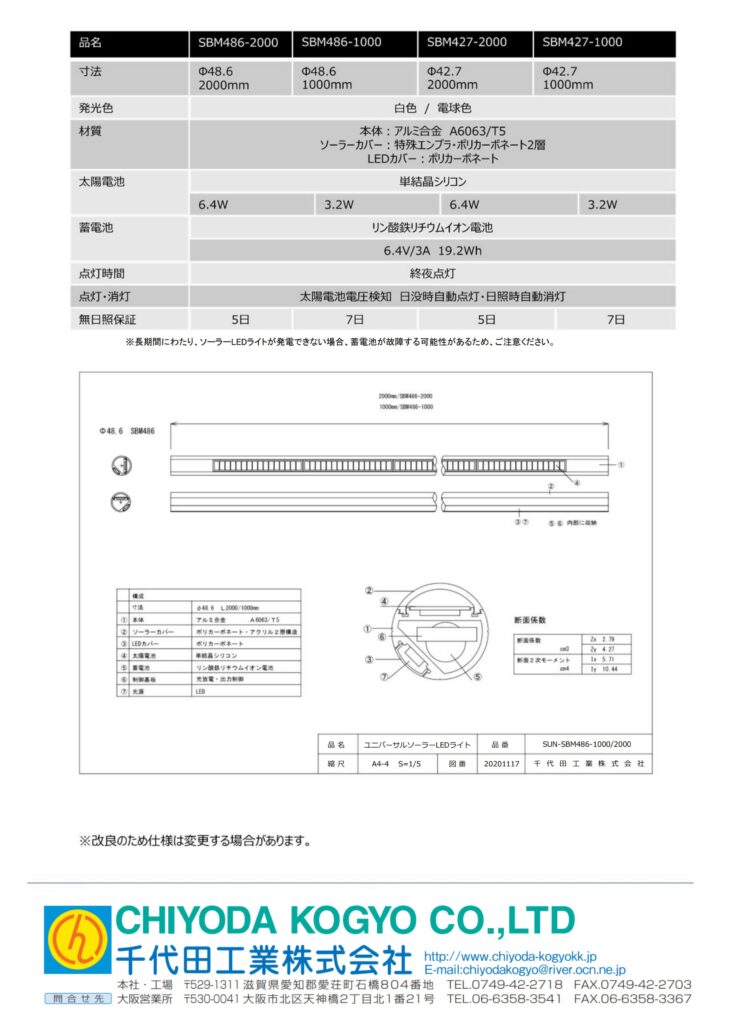

![UNIソーラーLEDライトは、太陽光を利用して発電する環境に優しい照明器具です。夜間には、高輝度のLEDライトが自動的に点灯し、庭や玄関、駐車場などを明るく照らします。本製品は、防水・耐久性に優れた素材で作られており、雨や風にも強く、長くお使いいただけます。取り付けも簡単で、電源コードや配線の必要もありません。UNIソーラーLEDライトは、省エネで安全な屋外照明の最適な選択肢の1つと考えます。
ユニバーサルソーラーLEDライトの主な特徴は以下の通りです。
環境に優しい:太陽光を利用して発電するため、電気代がかかりません。
安全性が高い:防水・耐久性に優れた素材で作られており、雨や風にも強く、長くお使いいただけます。
省エネ:電気代がかからないため、省エネにつながります。
設置が簡単:電源コードや配線の必要がないため、簡単に設置できます。
ユニバーサルソーラーLEDライトは、省エネで安全な屋外照明をお探しの方に最適な製品です。](https://www.chiyoda-kogyokk.jp/wp/images/2023/08/UNIソーラーLEDライトカタログA4 6ページ版-5_02-730x1024.jpg)

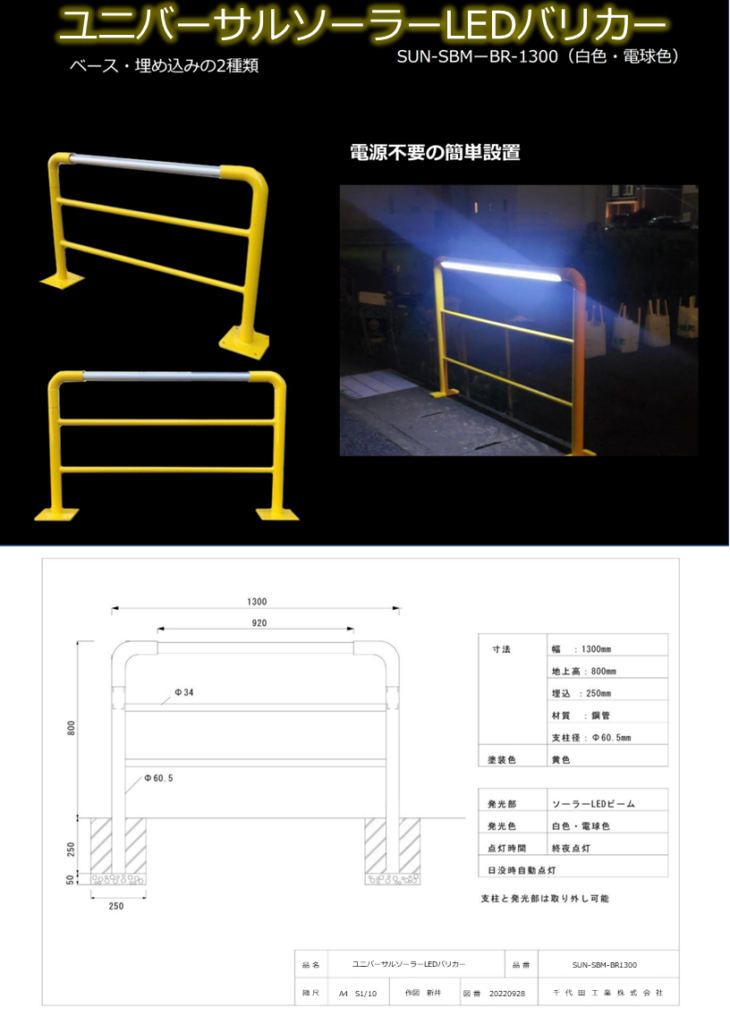

![UNIソーラーLEDライト(バリカー)
品番:SUN-SBM-BR-1300(白色・電球色)
種類はベースタイプと埋め込みの2種類を御用意しております。
電源不要の簡単設置](https://www.chiyoda-kogyokk.jp/wp/images/2023/07/ソーラーLEDビーム カタログ_03-730x1024.png)

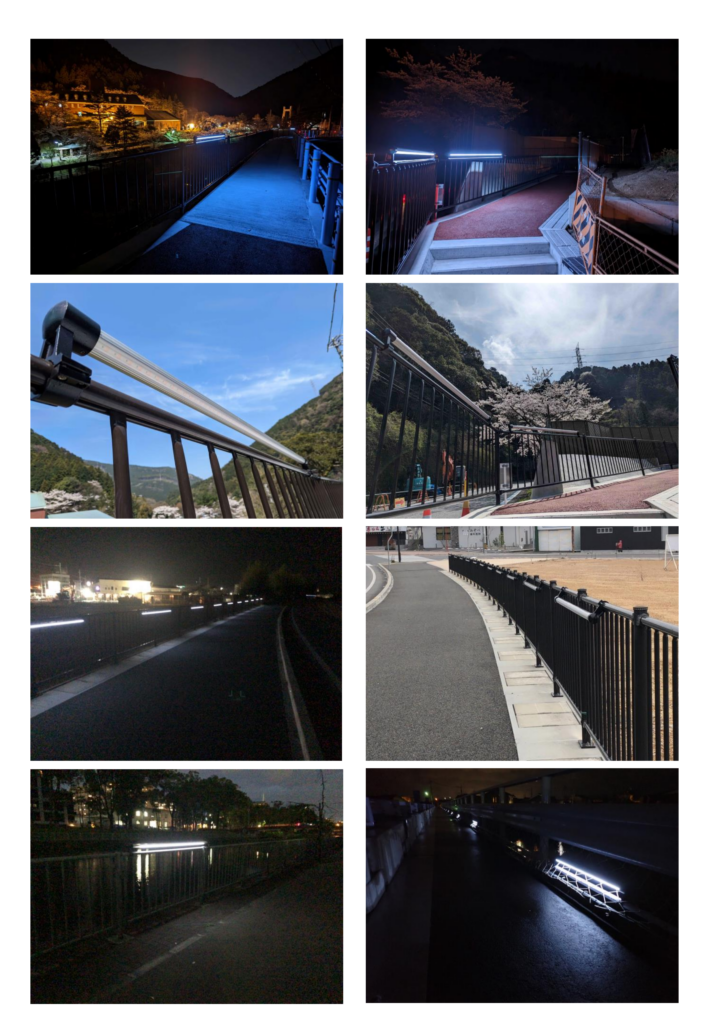

![ソーラーLEDビームの取付現場の写真を掲載【写真1】](https://www.chiyoda-kogyokk.jp/wp/images/2023/06/パンフ6p最新20230601_05-709x1024.png)

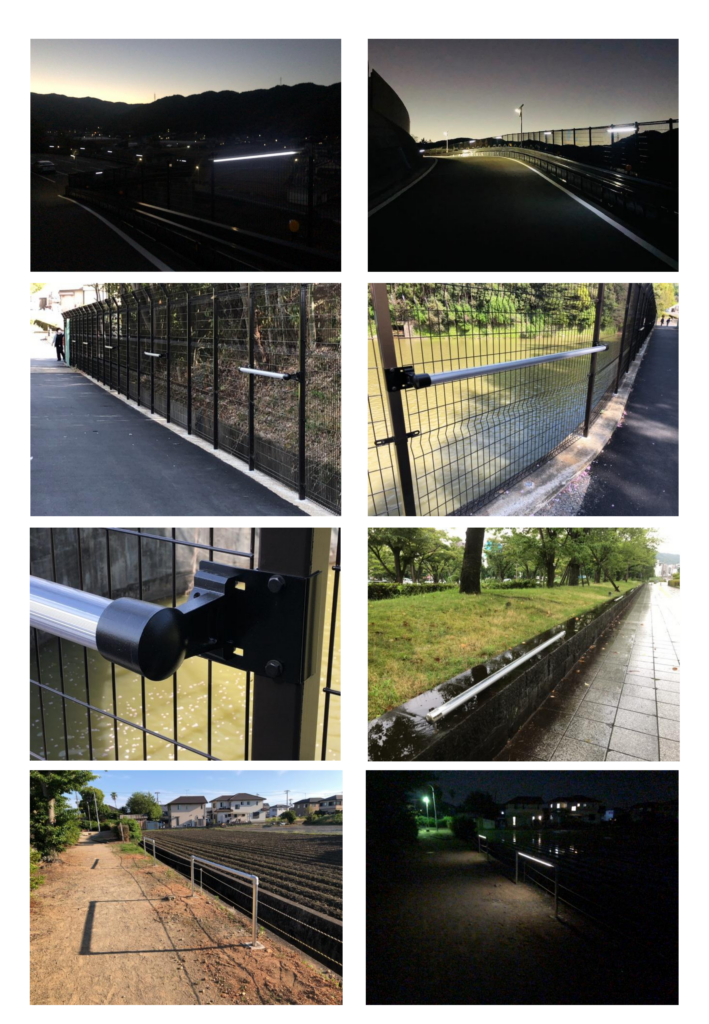

![ソーラーLEDビームの取付現場の写真を掲載【写真2】](https://www.chiyoda-kogyokk.jp/wp/images/2023/06/パンフ6p最新20230601_06-709x1024.png)
