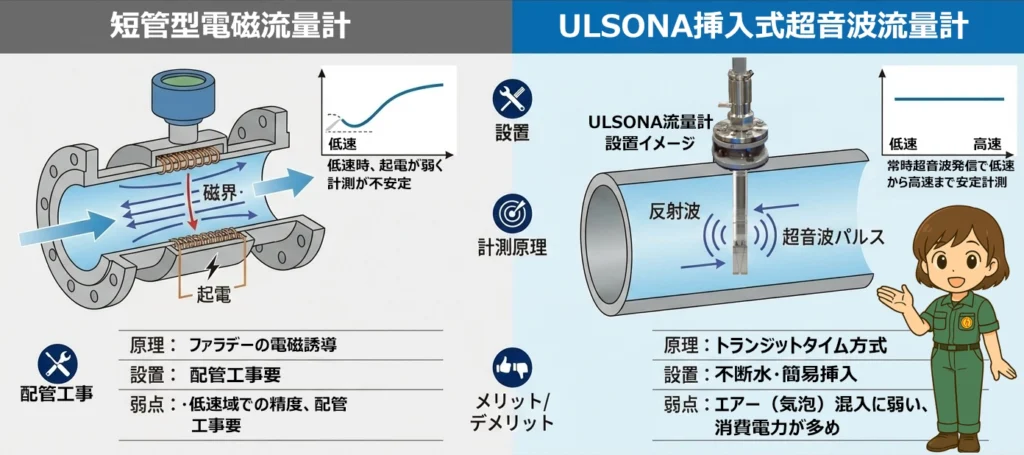

超音波により配管に挿入し計測することを可能にしたことで、外装式超音波流量計（クランプオン式超音波流量計）に比べ安定（外気温の変化のよる配管の伸縮に左右されない等）した計測を行えることが大きな利点の１つで、高感度（計測範囲0.003m/sec～20m/sec）、高精度（精度0.5％ RD）な計測を可能にしました。従来の流量計が計測困難な低流速域を的確に計測するため、管網解析（配水ブロック管理）に寄与できると考えます。挿入式超音波流量計は不断水で設置もゼロ校正も行うことが可能です。

• DF型 給水栓付急速空気弁
• HD-F型（給水栓付）
• AV-F型 (空気弁付)
• 挿入式超音波流量計NINJA
• クランプオン式超音波流量計 Caloriena
• 挿入式超音波流量計 ULSONA

パンフレット

　　　

DF型 給水栓付急速空気弁

Φ50～Φ200

• 既設の送水管等を応急給水貯水槽として有効活用！
• 通水時、給水栓を開栓し強制排気が可能！

• 送水管に設置される空気弁として、本製品を使用することにより送水管からの応急給水を可能とするために開発しました。
• 地震による災害時、配水管が被害を受け給水が出来なくなった時でも送水管（大口径かつ強固）が被害を受ける確率は低いと考えます。しかし、送水管からの取水は容易には出来ないため、せっかく水があるのに給水できないという事例が過去にありました。

東京都水道局採用製品

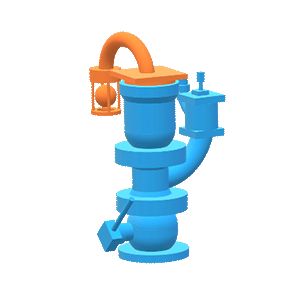

DF-G型

DF型に汚水流入防止ユニット（Gユニット）を取付けた製品です。集中豪雨等で、埋設ボックスが水没した時に管内が負圧状態になった場合、管内への汚水の侵入を防止致します。

仕様

FCD・内外面粉体塗装
空気弁：Φ50～Φ200
給水栓：口金65A
※Gユニットは後付け可能です。

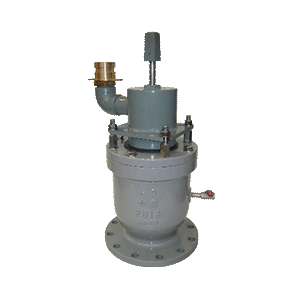

DF-M型

DF型に玉押器（Mユニット）を取付けた製品です。必要に応じて、DF型給水栓付急速空気弁にMユニットを取付けて双口給水栓になります。

仕様

FCD・内外面粉体塗装
空気弁：Φ75～Φ150
給水栓（下）：口金65A
Mユニット：口金65A
※Mユニットは後付け可能です。

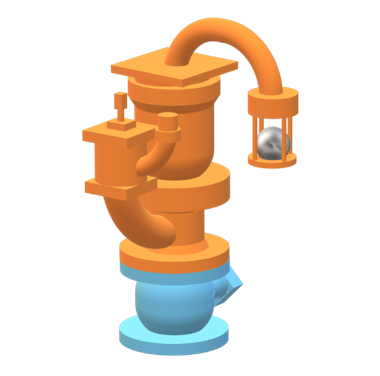

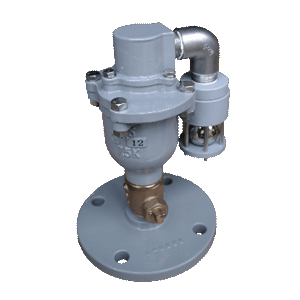

GA型 汚水流入防止ユニット付急速空気弁

• 管内への汚水の流入を防止！
• 「Gユニット」はJWWA B 137規格空気弁のフタを外して取付簡単！
• 「Gユニット」は他社製「玉押器対応空気弁」に取付可能！
• 「Gユニット」は双口空気弁、DF型給水栓付空気弁にも取付可能！

• 地震による津波、あるいは台風はゲリラ豪雨による洪水での浸水被害が近年多発しています。もしこのような状況で配水管の一部が破損してしまった場合、管内水圧が負圧となってしまい管路に設置されている空気弁（埋設ボックスが水没状態の時）より汚水が管内に流入してしまいます。このような可能性のある個所に設置されている空気弁に本「Gユニット」又は「GA型空気弁」を設けておくことにより汚水の流入を防ぐことを目的として開発しました。

東京都水道局採用製品

DF-G型

DF型に汚水流入防止ユニット（Gユニット）を取付けた製品です。集中豪雨等で、埋設ボックスが水没した時に管内が負圧状態になった場合、管内への汚水の侵入を防止致します。

仕様

FCD・内外面粉体塗装
空気弁：Φ50～Φ200
給水栓：口金65A
※Gユニットは後付け可能です。

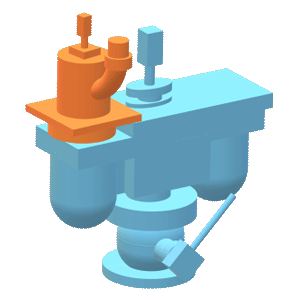

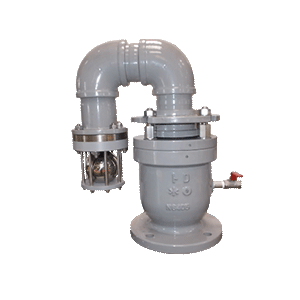

GA-W型

双口空気弁に「汚水流入防止ユニット（Gユニット）」を取付けた製品です。

仕様

FCD・内面又は内外面粉体塗装
空気弁：Φ75～Φ150
※Gユニットは後付け可能です。

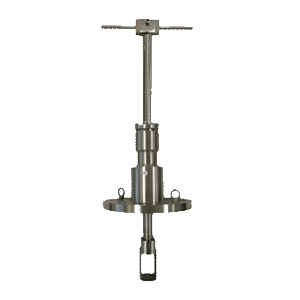

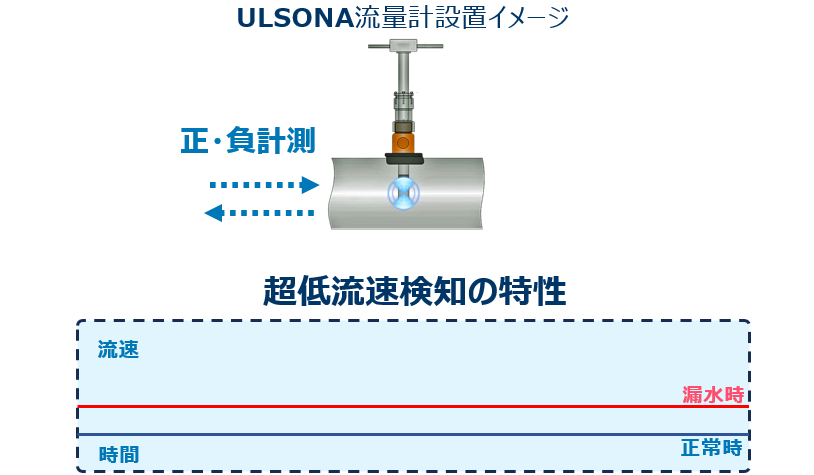

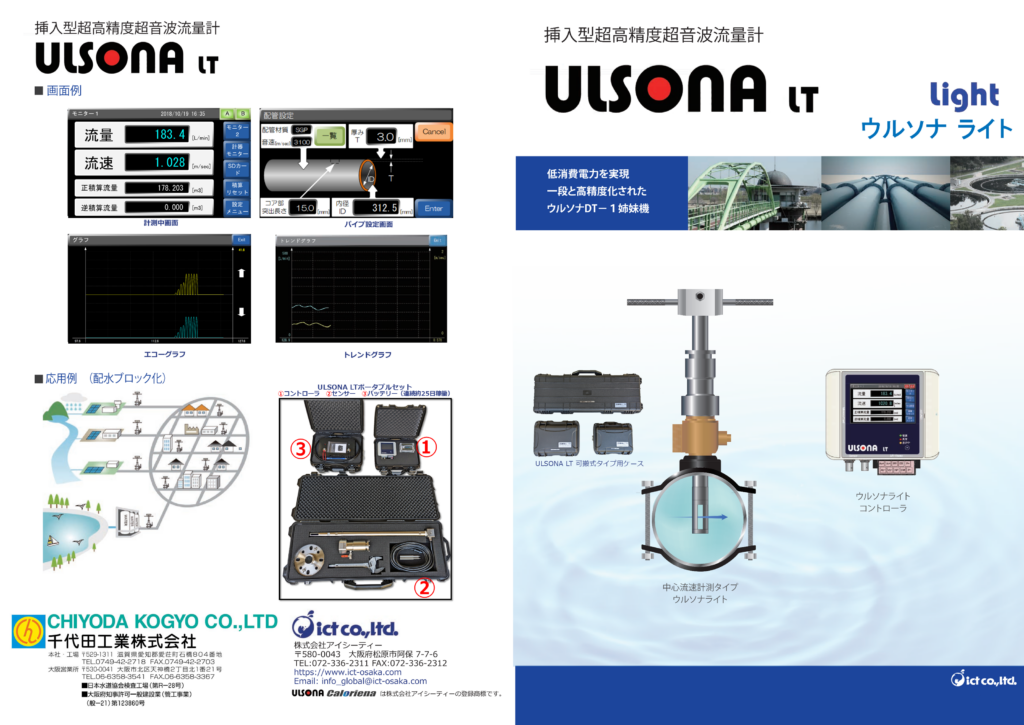

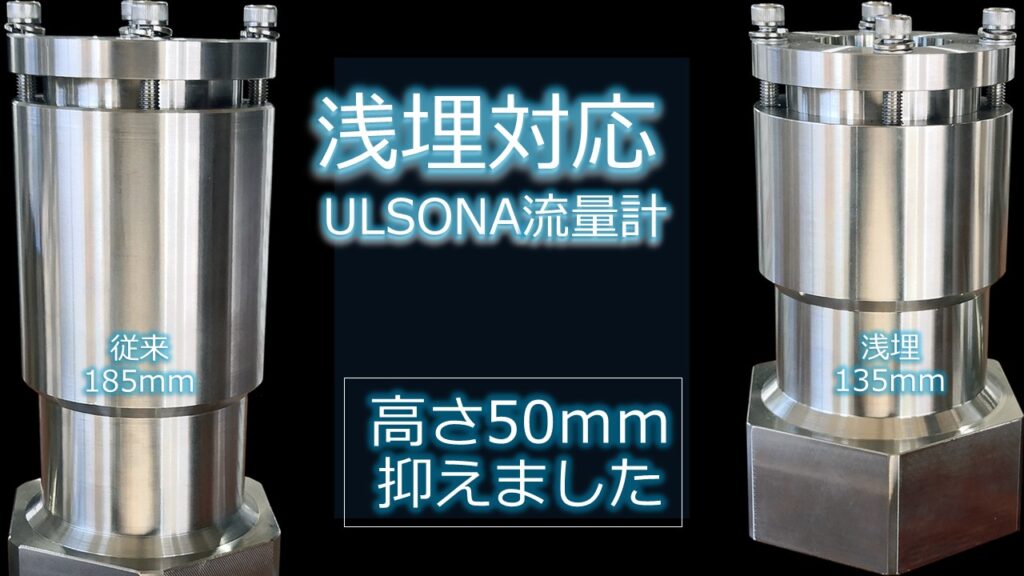

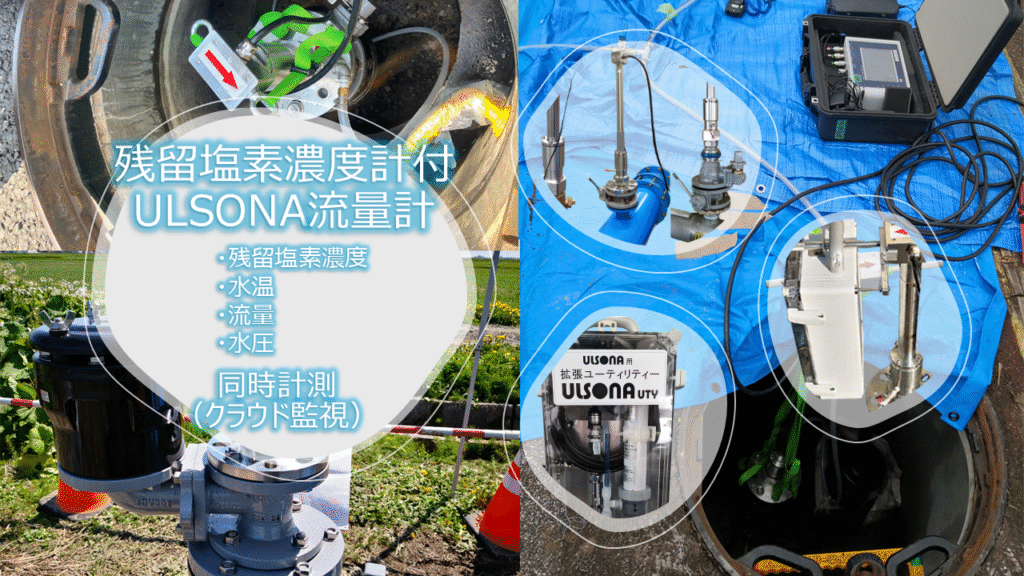

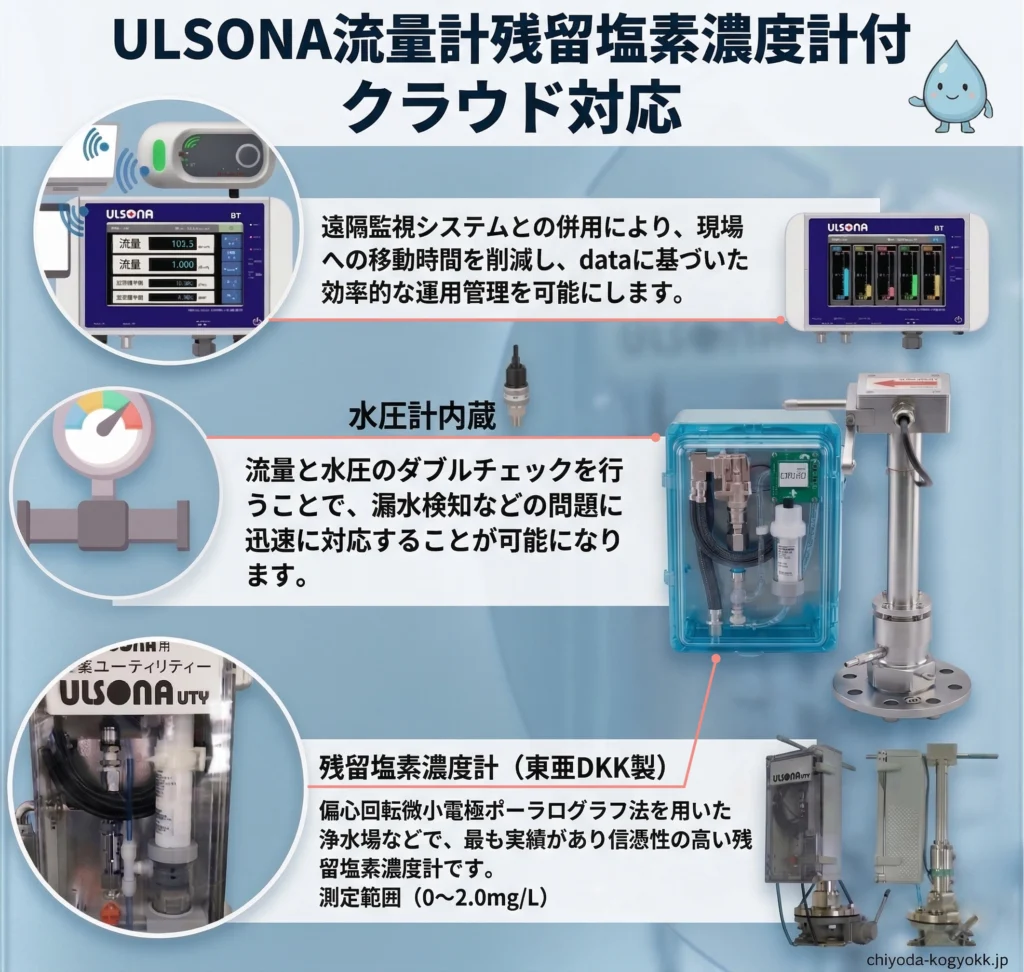

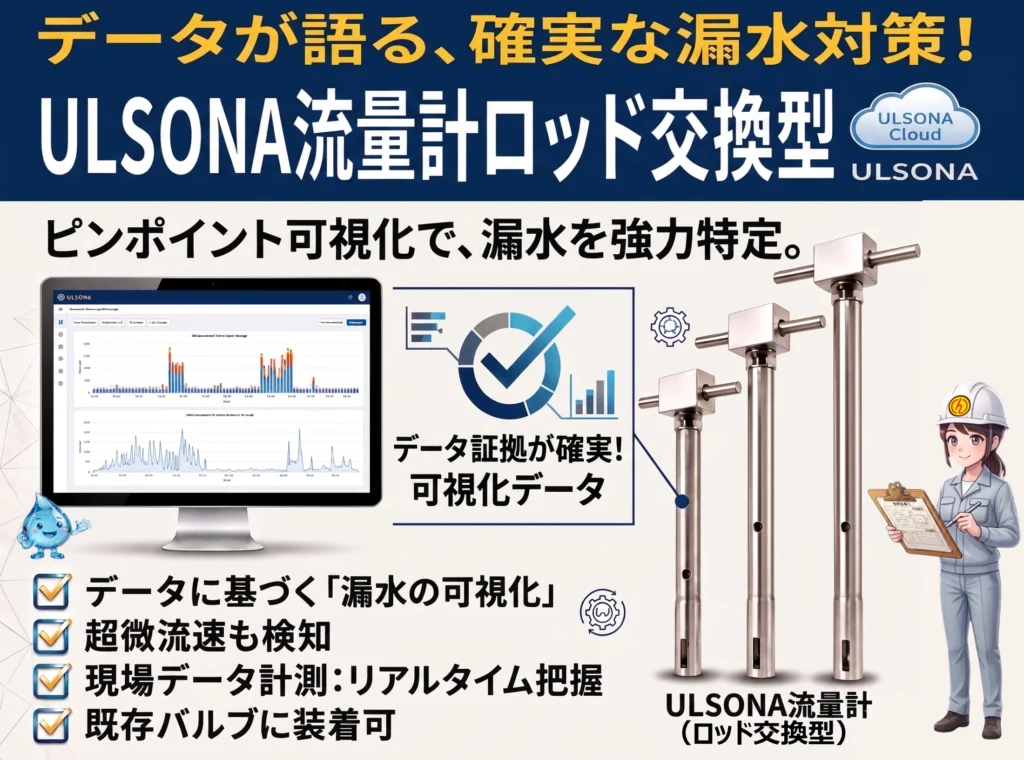

挿入式超音波流量計

対応パイプ口径 80A～1000A

• 超高分可能 低流速感知：0.003m/s！
• 高精度 流量精度±0.5％RD（流速0.5m/sec以上）！
• 既設補修弁に設置可能！
• 通水したまま「ゼロ点校正」が可能！

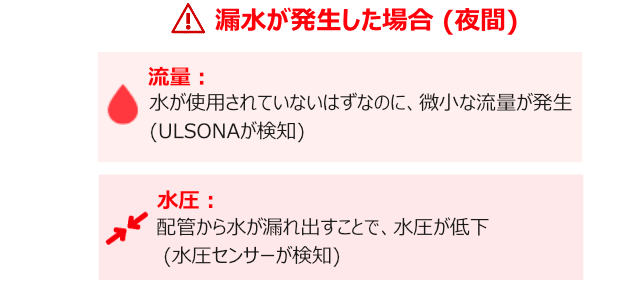

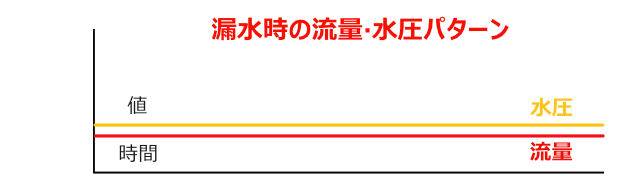

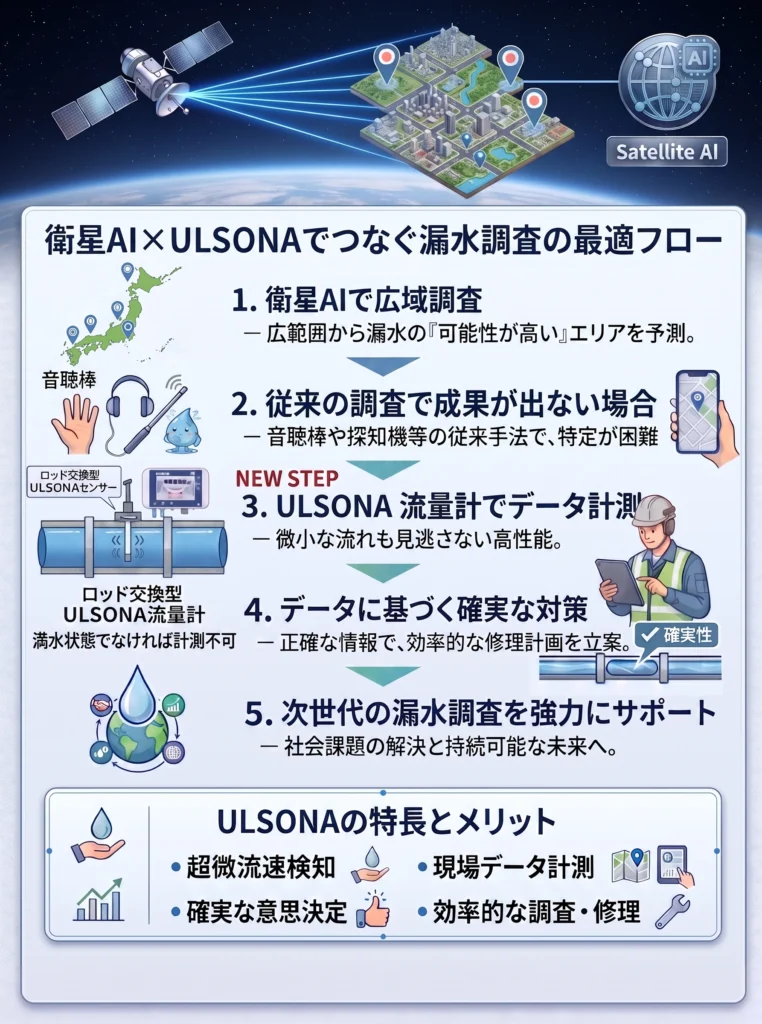

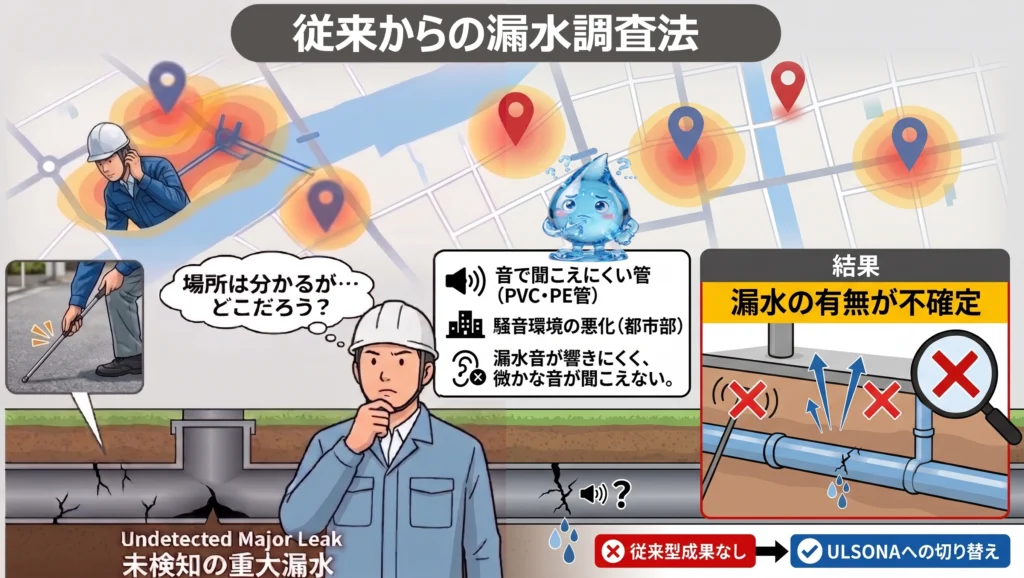

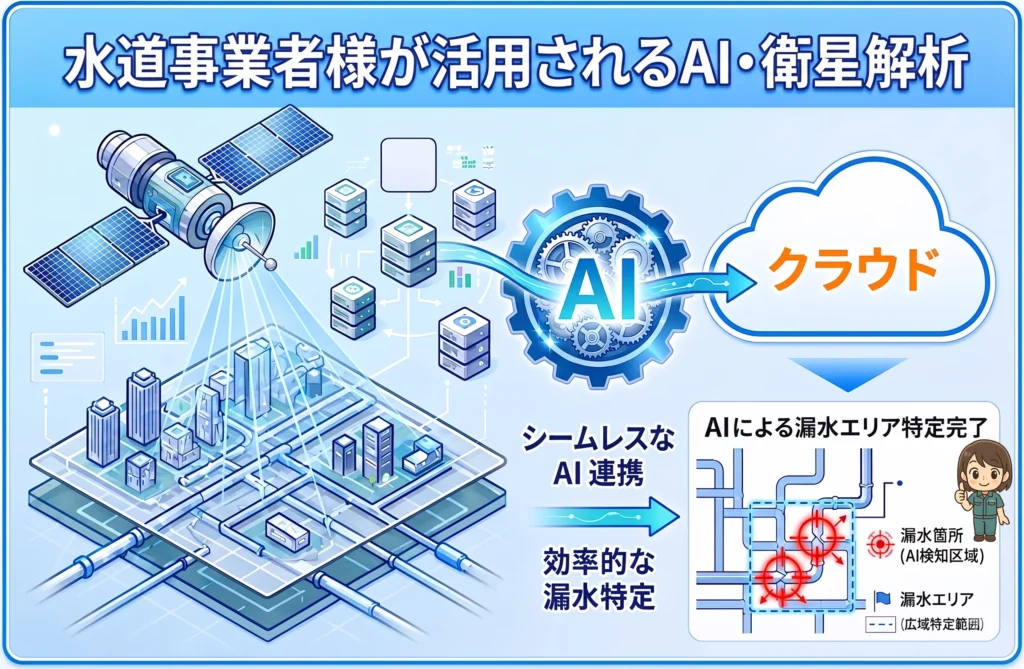

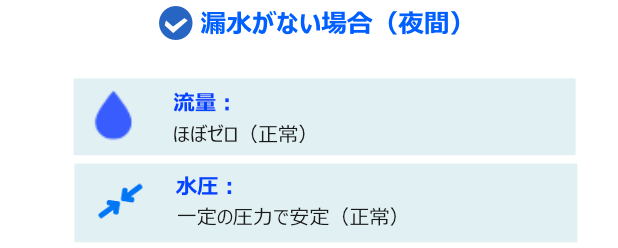

• 流速計測範囲：0.003m/sec～20m/secで夜間最小流量の継続監視等、配水小ブロック管理など漏水防止対策の推進をサポート致します。
• オールステンレス製（センサー部）、接水部はSUS316製で可搬式でも御好評いただいています。
• DF型給水栓付急速空気弁の空気弁の代わりに、本流量計を組付けることにより「給水栓付流量計」としての使用が可能です。

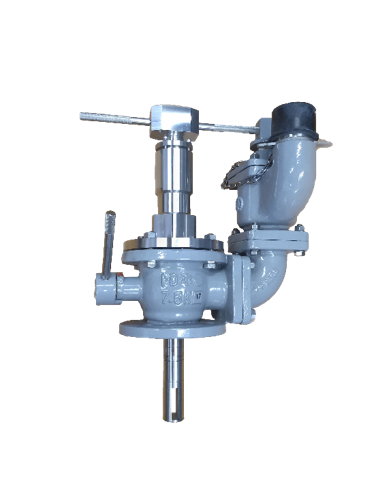

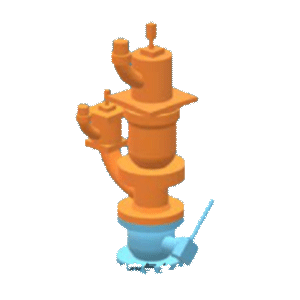

HD-F型（給水栓付）

管路におけるブロック管理を実施するうえで、既設の地下式消火栓あるいは空気弁を必要箇所のみ本製品に取りかえることにより、管内流量や水質等を測定する各種計測器を常時設置可能にするすることを目的に開発しました。

仕様

流量計：SUS304（接水部SUS316製）
　　　　対応パイプ口径80A～1000A
ｱﾅﾛｸﾞ出力：流量DC4-20mA
　　　 　　温度DC0-5V
防水性能：センサー部 IP68
補修弁内蔵給水栓：口金65A

AV-F型 (空気弁付)

・AV-F型 挿入式計測器付空気弁は、HD-F型の給水栓を空気弁（Φ25）に取りかえた製品です。

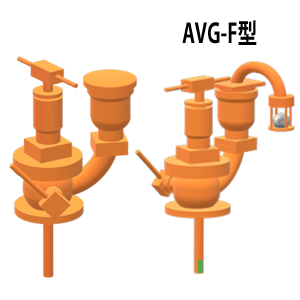

・AVG-F型は空気弁のフタを外し「汚水流入防止ユニット（Gユニット）」を取付けた製品です。

仕様

挿入式計測器設置部：各種計測器による補修弁内蔵空気弁：FCD内外面粉体塗装※Gユニットは後付け可能です。

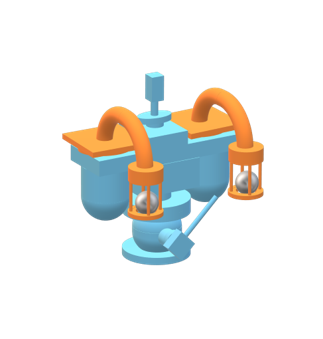

NAV4W 給水栓付双口空気弁

Φ75～Φ150

• 既設の送水管等を応急給水貯水槽として有効活用！
• 通水時、給水栓を開栓し強制排気が可能！
• 給水栓の町野口金：65A（消火栓町野口金65Aと同じ）

• 送水管に設置される空気弁として、本製品を使用することにより送水管からの応急給水を可能とするために開発しました。
• 地震による災害時、配水管が被害を受け給水が出来なくなった時でも送水管（大口径かつ強固）が被害を受ける確率は低いと考えます。しかし、送水管からの取水は容易には出来ないため、せっかく水があるのに給水できないという事例が過去にありました。

NAV 4

双口空気弁（JIS B 2063）規格に給水栓を取付ました。

仕様

FCD・内外面粉体塗装
空気弁：Φ75～Φ150
給水栓：口金65A

NAV 1

双口空気弁（JIS B 2063）の主弁を無くし、給水栓を取付ました。

仕様

FCD・内外面粉体塗装
空気弁：Φ75～Φ150
給水栓（下）：口金65A

製品解説

製品名	製品説明	製品画像

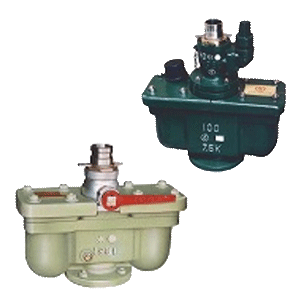

MA型 玉押器対応型急速空気弁 φ75～φ200	【東京都水道局採用品】 玉押器（別売）を本製品に取付けることにより空気弁からの強制排気を可能とするために開発致しました。 玉押器より取水を行うことも可能（口金65A）です。 JWWA B 137規格の当社標準品としています。 消耗部品は他社との互換性があります。	MA型　玉押し対応空気弁Φ75～Φ150 MA-W型双口空気弁Φ75～Φ150
DF型 給水栓付急速空気弁 φ50～φ200	【東京都水道局採用品】 地震による災害時、配水管が被害を受け給水が出来なくなった時でも送水管（大口径かつ強固）が被害を受ける確率は低いと考えます。しかし、送水管からの取水は容易には出来ないためせっかく水があるのに給水出来ないという事例が過去にありました。そこで送水管に設置される空気弁として、本製品を使用することにより送水管からの応急給水を可能とするために開発したものです。 給水栓を開くだけで容易に通水時の強制排気が可能です。 双口空気弁タイプもあります。	DF型　空気弁付空気弁Φ50～Φ200

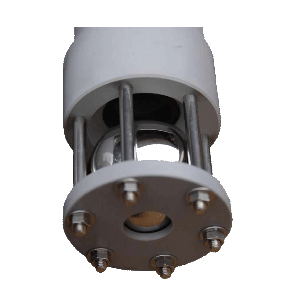

Gユニット 汚水流入防止ユニット （空気弁取付け用） φ25～φ200	【東京都水道局採用品】 地震による津波、あるいは台風やゲリラ豪雨による洪水での浸水被害が近年多発しています。もしこのような状況で配水管の一部が破損してしまった場合、管内水圧が負圧となってしまい管路に設置されている空気弁(埋設ボックスが水没状態の時)より汚水が管内に流入してしまいます。このような可能性のある箇所に設置されている空気弁に本Gユニットを設けておくことにより汚水の流入を防ぐことを目的として開発致しました。 当社製及び他社製の玉押器対応型急速空気弁（上述）に取付け可能です。また、双口空気弁にも取付け可能です。 当社製DF型給水栓付急速空気弁（上述）にも取付け可能です。 φ25汚水流入防止機能付急速空気弁、φ75汚水流入防止機能付空気弁付地下式単口消火栓を別途ラインナップしています。	Gユニット（汚水流入防止ユニット） GA型汚水流入防止ユニット付空気弁Φ25、Φ50～Φ200 GA-W型Φ75～Φ150 DF-G型Φ50～Φ200

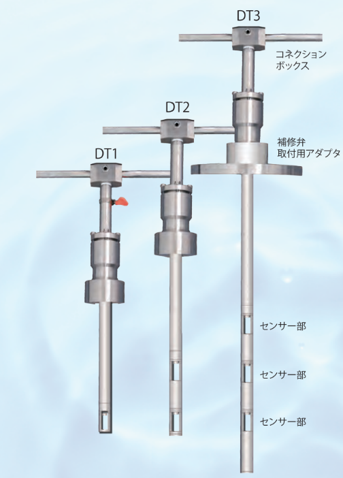

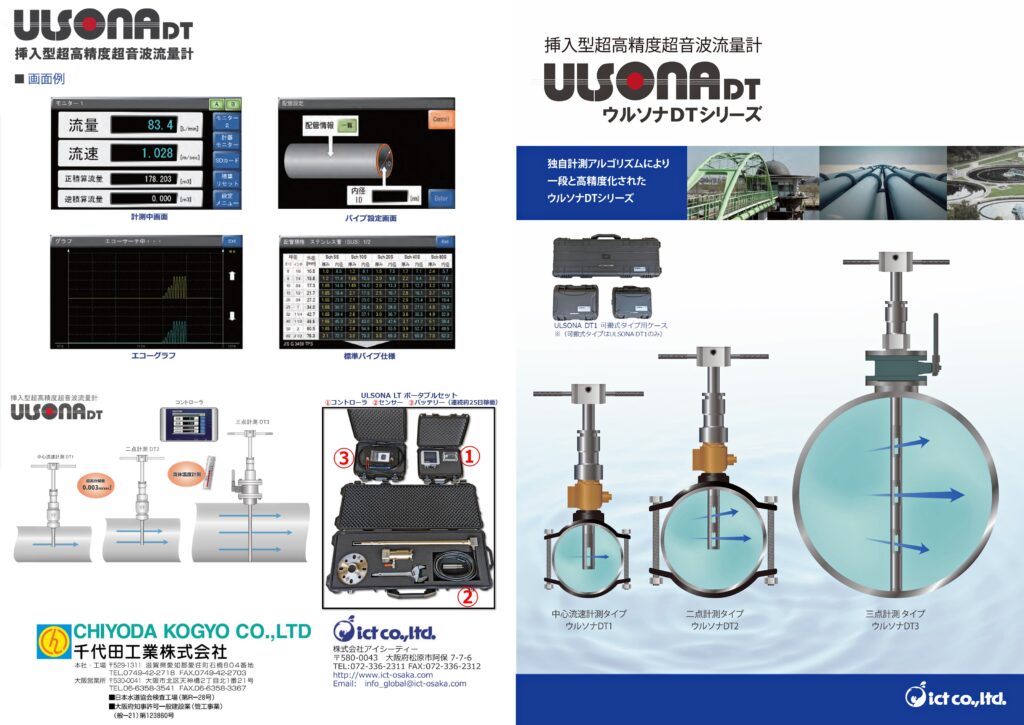

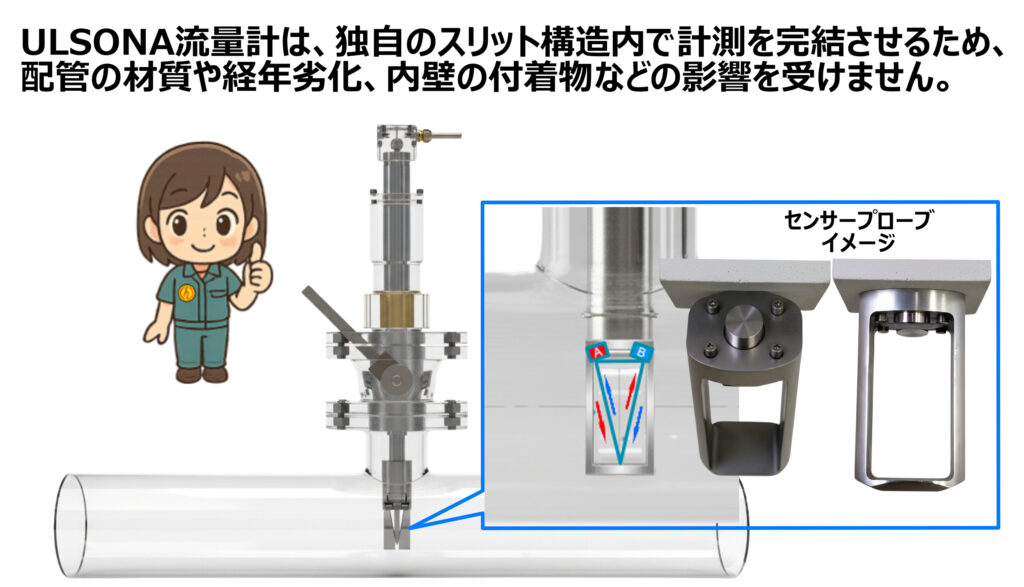

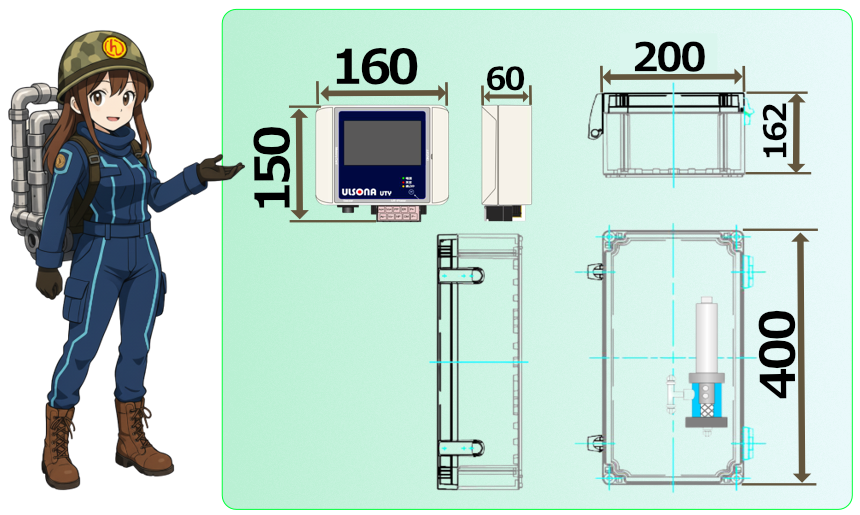

挿入式超音波流量計	センサー本体オールステンレス製：SUS304（接水部SUS316） 高精度：流量制度±0.5RD(流速0.5m/s以上) 超高分解能：低流速感知：0.003m/s 設置コストの低減：メンテナンス等を行うバイパス管が無い場合でもｻﾄﾞﾙ分水栓又は不断水割丁字管取替工法にて断水せずに設置可能。 ゼロ点校正が容易：センサーを取外さず通水したままゼロ点校正が可能。 コンパクト：コントローラーと変換器が一体式（W280-H210-D60） エコーグラフ表示：超音波の強度が一目瞭然（オシロスコープ機能搭載） 両方向（正負）計測可能 既設の補修弁に取付け可能。また、上述のDF型給水栓付急速空気弁の空気弁の代わりに、本流量計を組付けることにより給水栓付流量計としての使用が可能。	ULSONA DT1～DT3Φ75～Φ1000 NINJAΦ75～Φ300

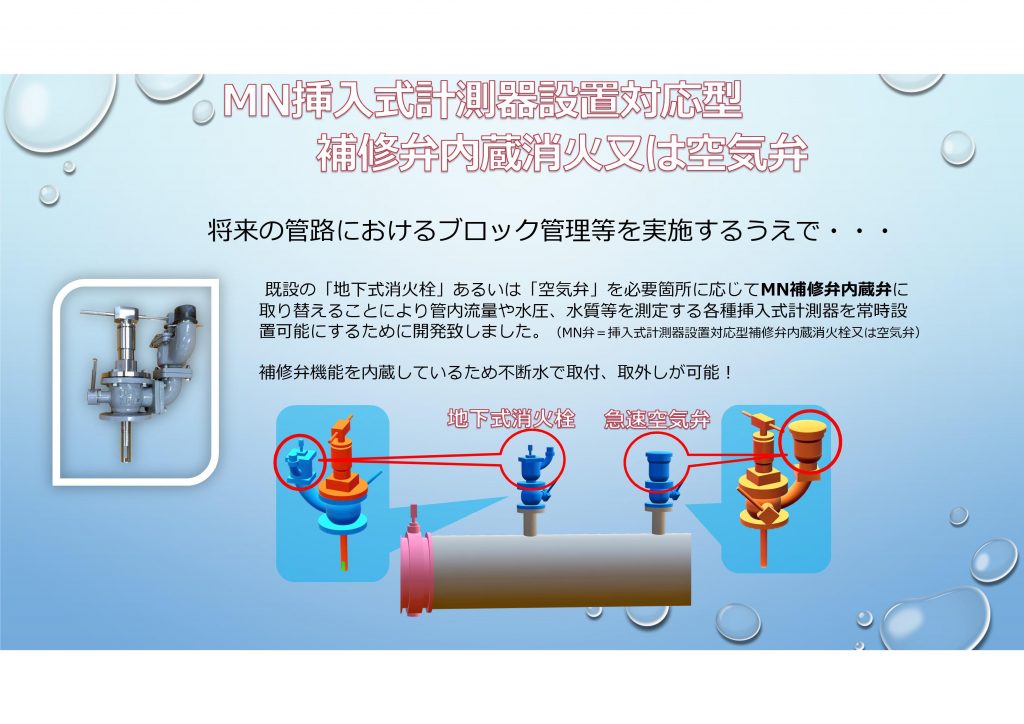

挿入式計測器設置対応型 補修弁内蔵地下式消火栓または空気弁 φ75	将来の管路におけるブロック管理を実施するうえで、既設の地下式消火栓あるいは空気弁を必要箇所のみ本製品に取り替えることにより、管内流量や水質等を測定する各種計測器を常時設置可能にすることを目的に開発したもの。 補修弁機能を内蔵しているため不断水で計測器の取付け取外しが可能。 ☆すぐには無理かもしれないが、将来的に省力化IOT化を目指すならご検討を‼	挿入式計測器設置対応型補修弁内蔵地下式消火栓または空気弁 ※挿入式超音波流量計の場合Φ75～Φ1000
