地上式消火栓(ステンレス製・鋳鉄製)Φ50~Φ150

【目 次】

  1. 地上式消火栓(ステンレス製・鋳鉄製)Φ50~Φ150
  2. ES型 ステンレス製地上式消火栓
  3. ES型 工場内向け地上式消火栓
  4. ES型 地上式消火栓双口Φ100
  5. ES型 鋳鉄製地上式消火栓
  6. ES型 工場内向け地上式消火栓
  7. ES型 地上式消火栓双口Φ100
  8. 乙管(曲り管)



地上式消火栓(ステンレス製・鋳鉄製)Φ50~Φ150

「地上式消火栓」は「地下式消火栓」に比べて、文字どおり地上に立地した消火栓であるため、主に雪の降りやすい地域で採用されています。地上式消火栓の種類の一つに、より雪深い場所で使用する積雪型もあり、一般的な地上式消火栓より全高が高く設計されています。また、たとえ雪等がない場合でも、地上式消火栓は遠くの場所からでも、位置確認がしやすいことも、利点の一つです(有事の際、初期消火が迅速に行える)。地上式消火栓の構造として、止水は従来の消火栓ケレップタイプを採用しています。地上式消火栓の図面PDF、図面CADを御用意しています。

ES型 ステンレス製地上式消火栓

φ75 φ100

  • ステンレス製で耐食性に優れ、美観に優れています!
  • 放水口360°回転式と固定式を御用意しております!
  • 衝撃を受けても、弁体からの漏水を防ぐ安全装置付き!
  • 夜間でも確認しやすい特殊反射板使用の「消火栓」文字!

地上部はSUS304ステンレス製で、耐食性にすぐれ、変色等の心配がありません。本体に衝撃を受けても、弁体部からの漏水を防ぐ安全装置付です。

ES型 工場内向け地上式消火栓

仕様

標準圧力:0.75MPa
試験圧力:本体1.75MPa
    :弁座1.30MPa

ES型 地上式消火栓双口Φ100

仕様

標準圧力:0.75MPa
試験圧力:本体1.75MPa
    :弁座1.30MPa

ステンレス製 製品リスト

製品名資料ダウンロード

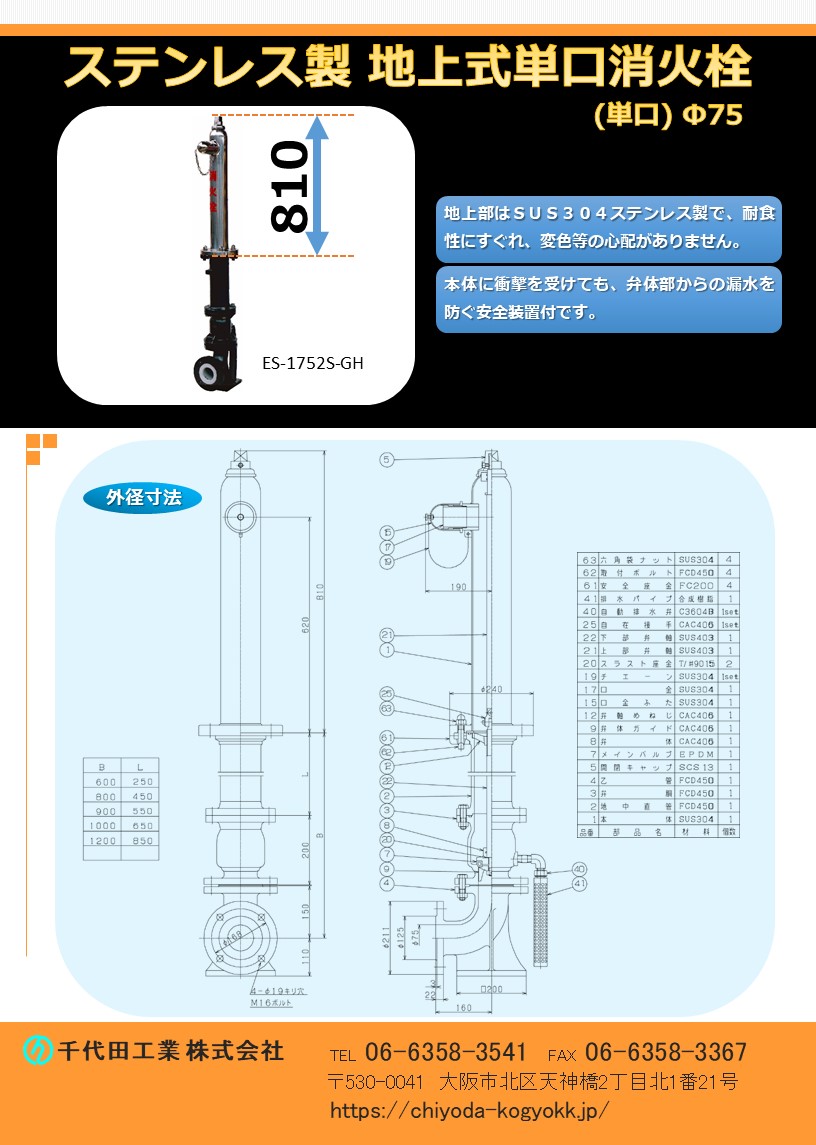

ステンレス製 地上式単口消火栓
補修弁付 Φ75 内面粉体塗装
ES-1752S-GH ※価格は御問合せ下さい。
カタログ(PDF)図面(PDF)図面(CAD)

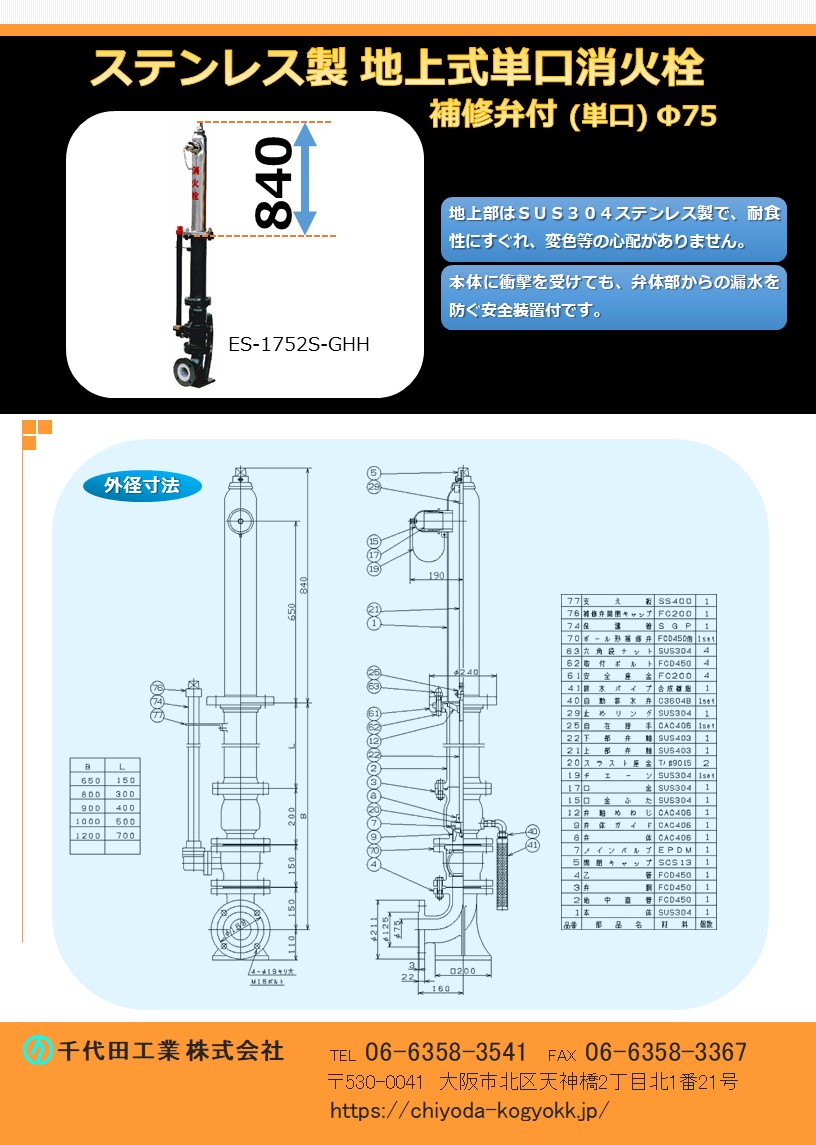

ステンレス製 地上式単口消火栓
補修弁付 Φ75 内粉
ES-1752S-GHH ※価格は御問合せ下さい。
カタログ(PDF)図面(PDF)図面(CAD)

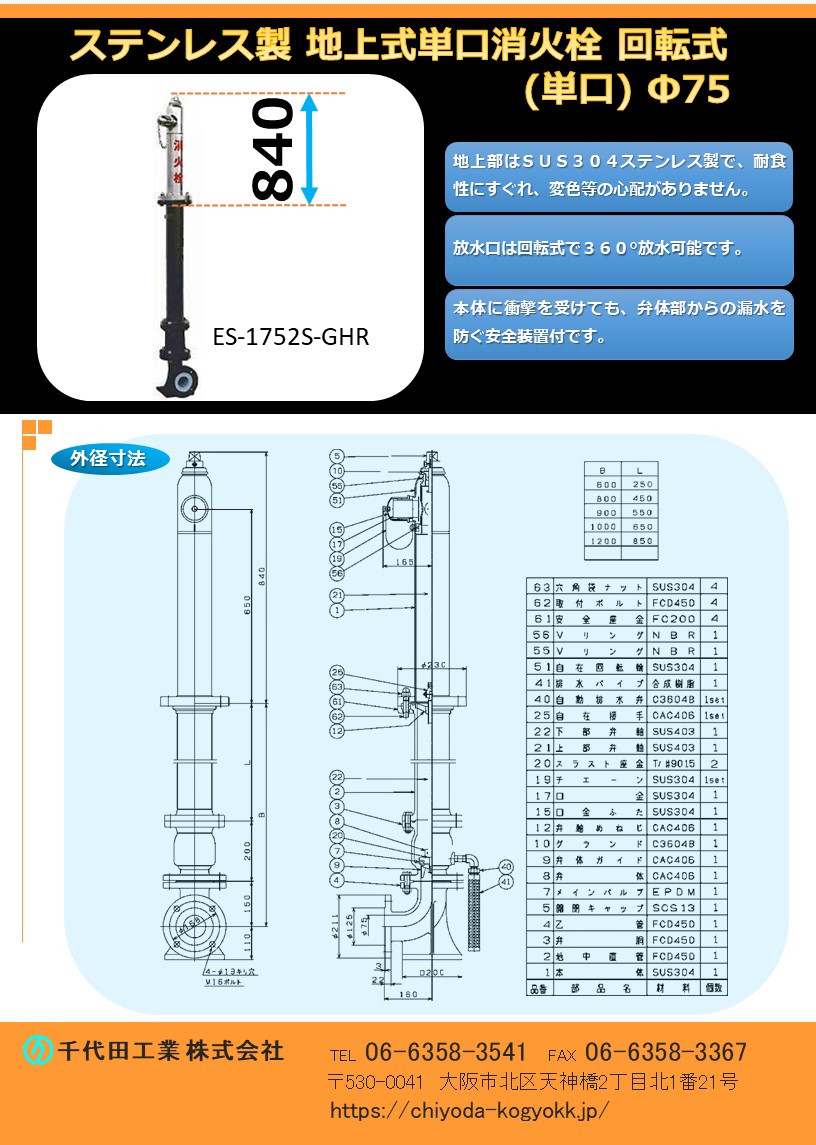

ステンレス製 地上式単口消火栓
Φ75 内粉
ES-1752S-GHR ※価格は御問合せ下さい。
カタログ(PDF)図面(PDF)図面(CAD)

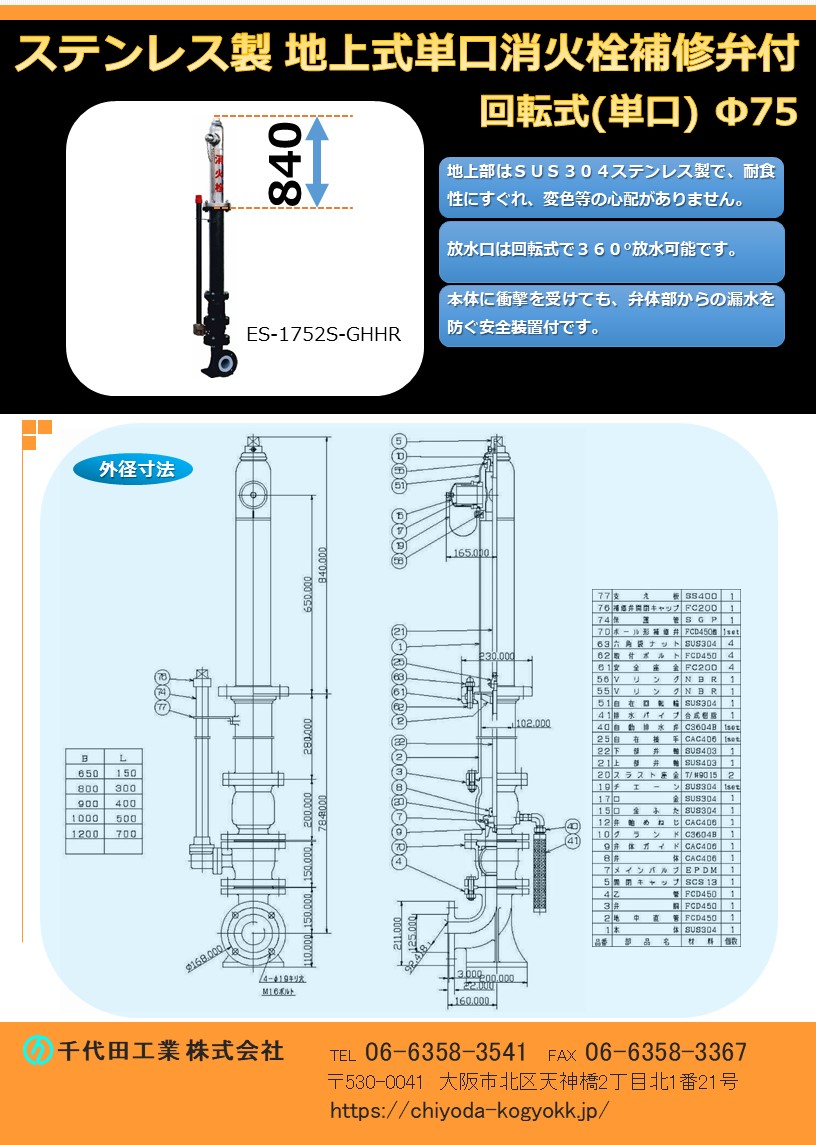

ステンレス製 地上式単口消火栓
補修弁付 回転式 Φ75 内粉
ES-1752S-GHHR ※価格は御問合せ下さい。
カタログ(PDF)図面(PDF)図面(CAD)

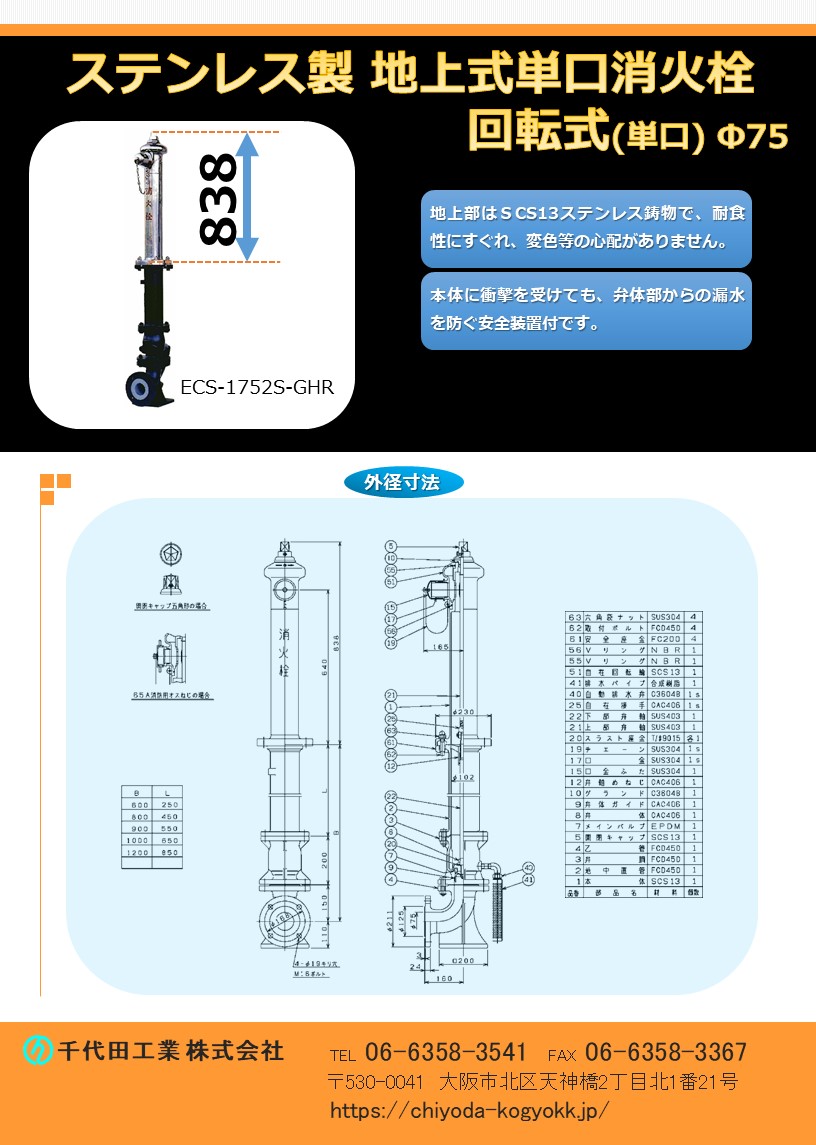

ステンレス製 地上式単口消火栓
回転式 Φ75 内粉
ECS-1752S-GHR ※価格は御問合せ下さい。
カタログ(PDF)図面(PDF)図面(CAD)

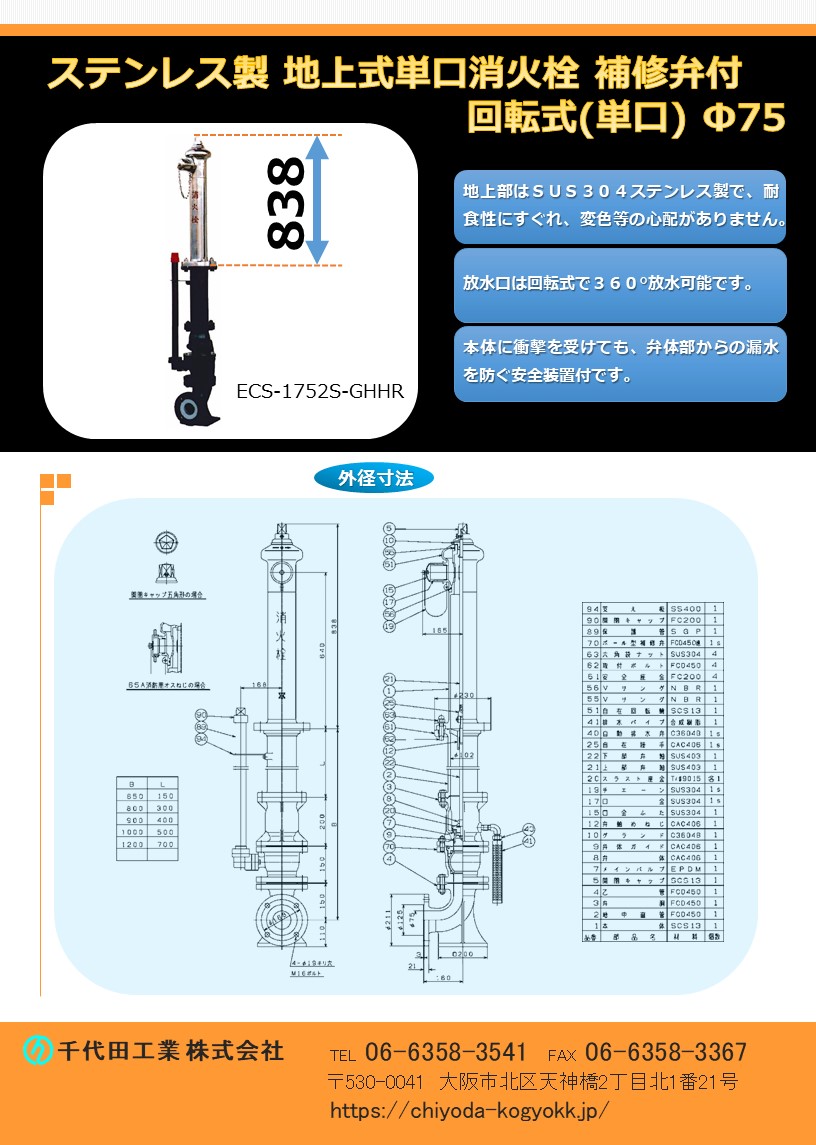

ステンレス製 地上式単口消火栓
補修弁付 回転式 Φ75 内粉
ECS-1752S-GHHR ※価格は御問合せ下さい。
カタログ(PDF)図面(PDF)図面(CAD)

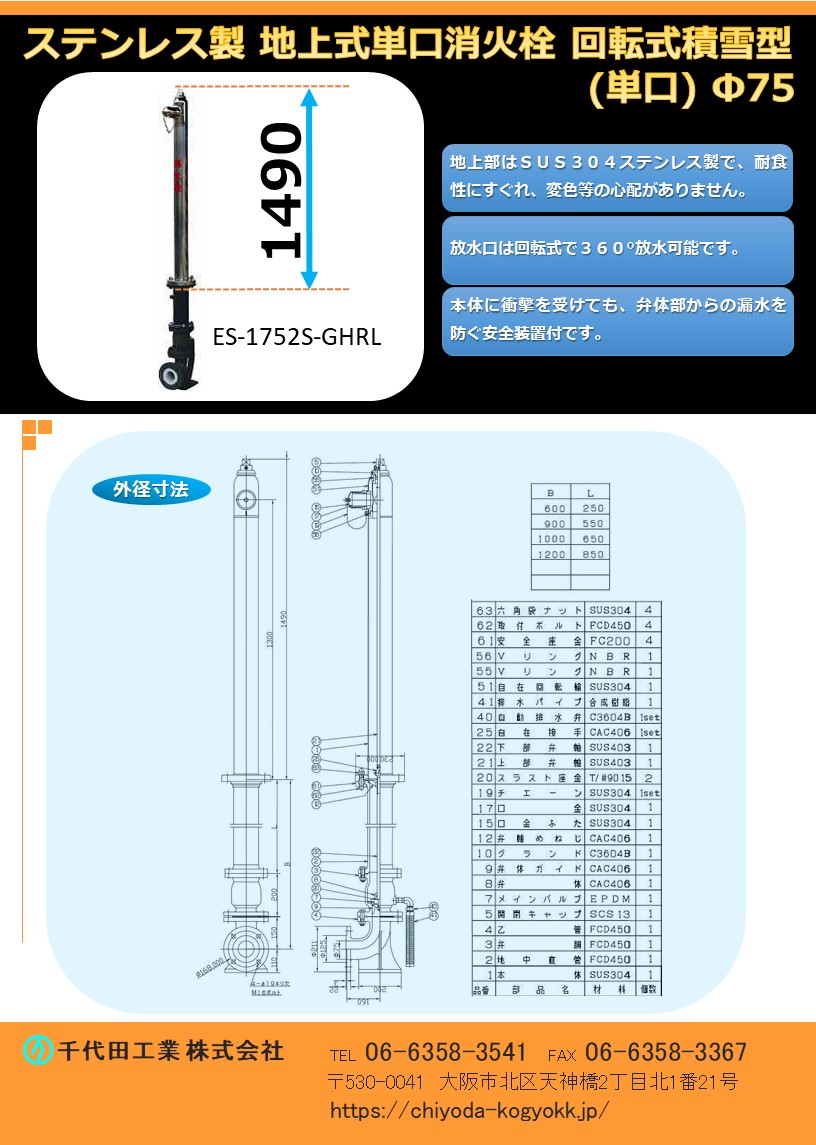

ステンレス製 地上式単口消火栓
回転式 積雪型 Φ75 内粉
ES-1752S-GHRL ※価格は御問合せ下さい。
カタログ(PDF)図面(PDF)図面(CAD)

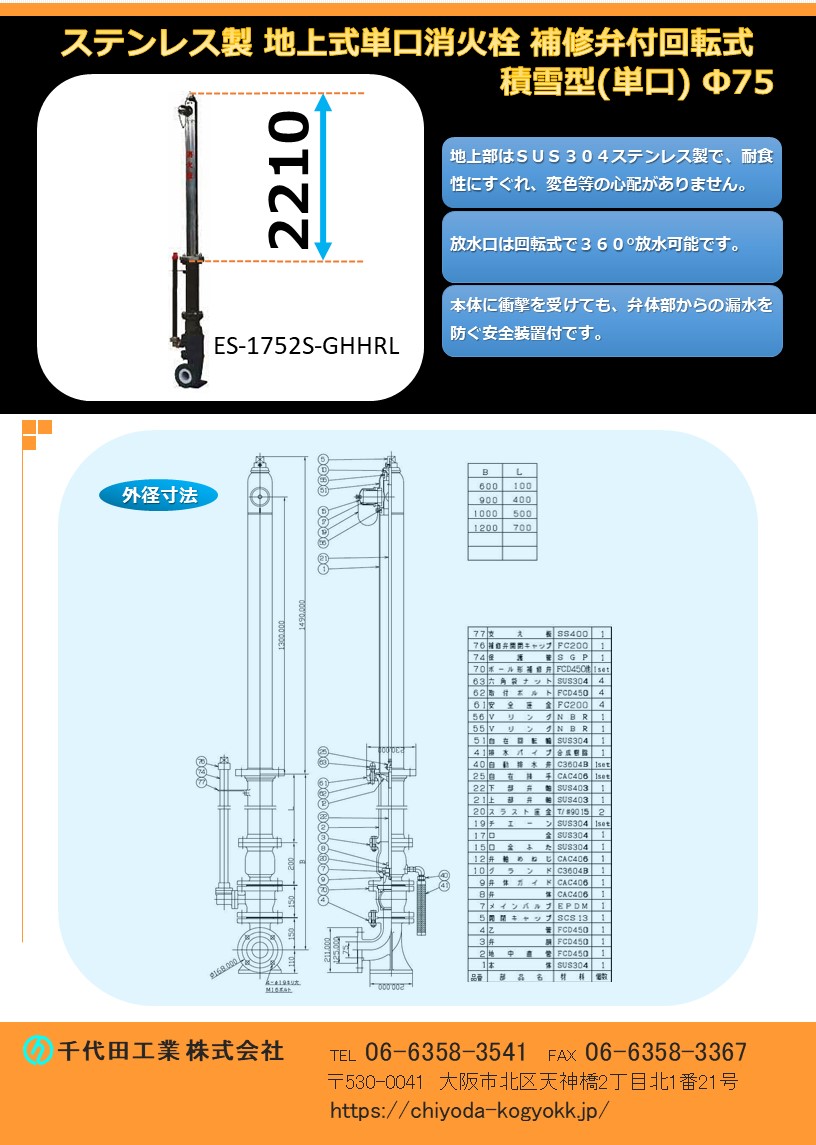

ステンレス製 地上式単口消火栓
回転式 積雪型 Φ75 内粉
ES-1752S-GHHRL ※価格は御問合せ下さい。
カタログ(PDF)図面(PDF)図面(CAD)

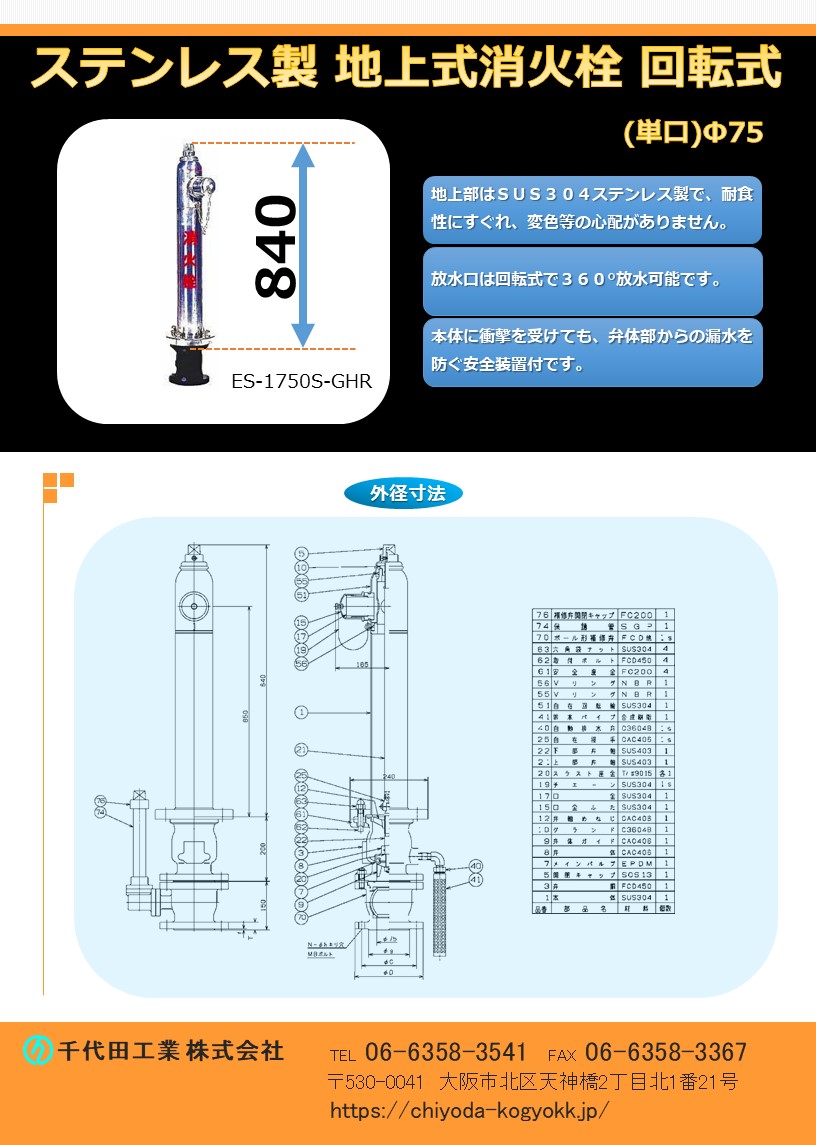

ステンレス製 地上式消火栓(単口)
Φ75 回転式 安全型 内粉
ES-1750S-GHR ※価格は御問合せ下さい。
カタログ(PDF)図面(PDF)図面(CAD)

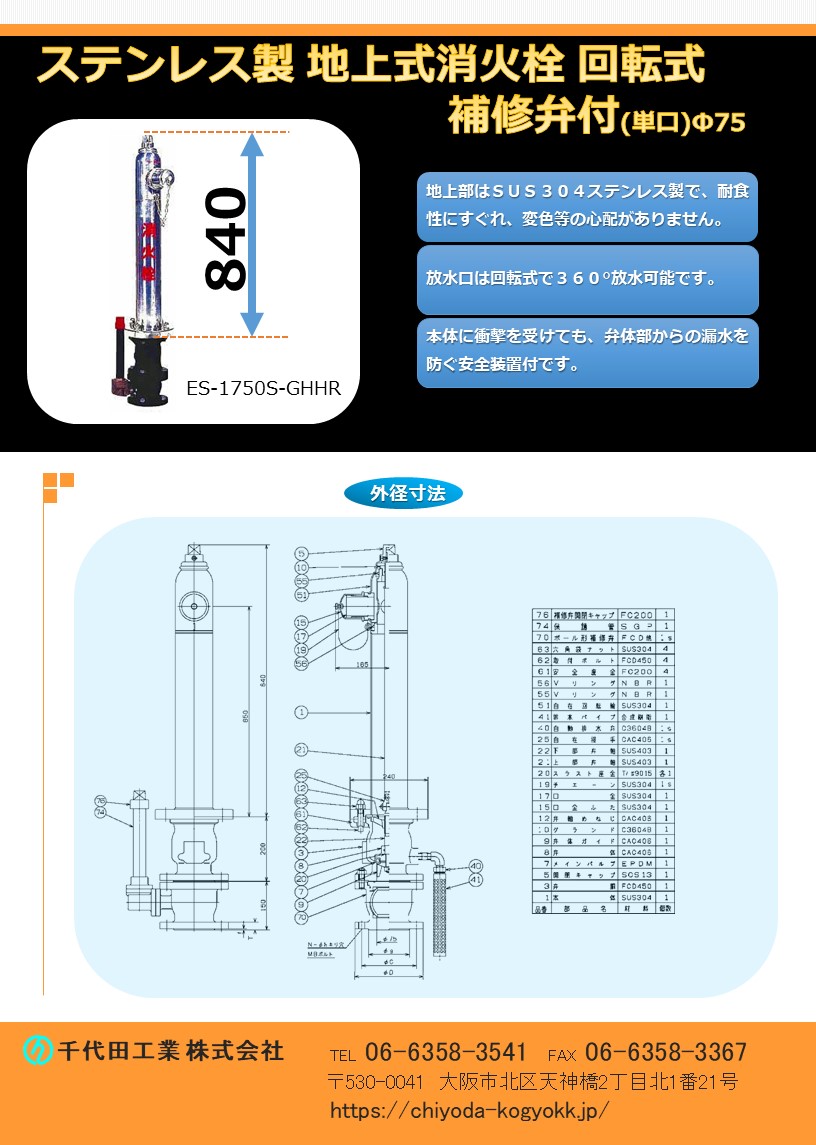

ステンレス製 地上式消火栓(単口)
Φ75 回転式 安全型 補修弁付 内粉
ES-1750S-GHHR ※価格は御問合せ下さい。
カタログ(PDF)図面(PDF)図面(CAD)
ステンレス製 地上式双口消火栓
回転式 Φ100 内粉
ES-1751S-GHR ※価格は御問合せ下さい。
カタログ(PDF)図面(PDF)図面(CAD)

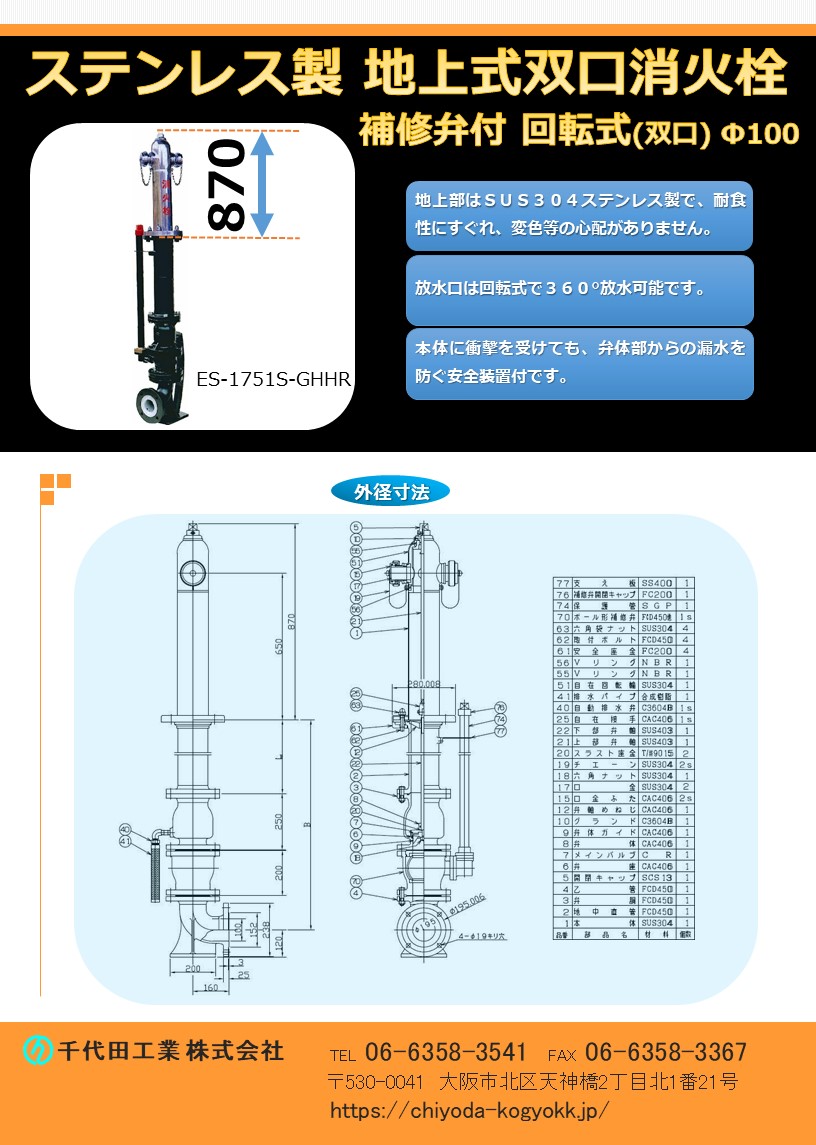

ステンレス製 地上式双口消火栓
補修弁付 回転式 Φ100 内粉
ES-1751S-GHHR ※価格は御問合せ下さい。
カタログ(PDF)図面(PDF)図面(CAD)

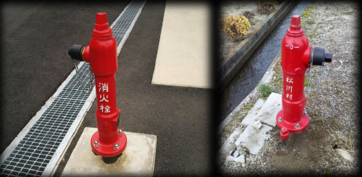

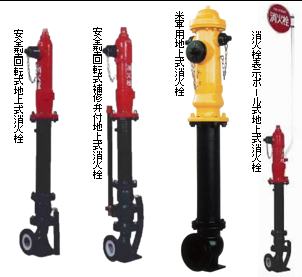

ES型 鋳鉄製地上式消火栓

  • 放水口360°回転式と固定式を御用意しております!
  • 衝撃を受けても、弁体からの漏水を防ぐ安全装置付き!
  • 米軍仕様 地上式消火栓も納入実績あります!

本体に衝撃を受けても、弁体部からの漏水を防ぐ安全装置付です。

ES型 工場内向け地上式消火栓

仕様

標準圧力:0.75MPa
試験圧力:本体1.75MPa
    :弁座1.30MPa

ES型 地上式消火栓双口Φ100

仕様

標準圧力:0.75MPa
試験圧力:本体1.75MPa
    :弁座1.30MPa

鋳鉄製 製品リスト

製品名資料ダウンロード

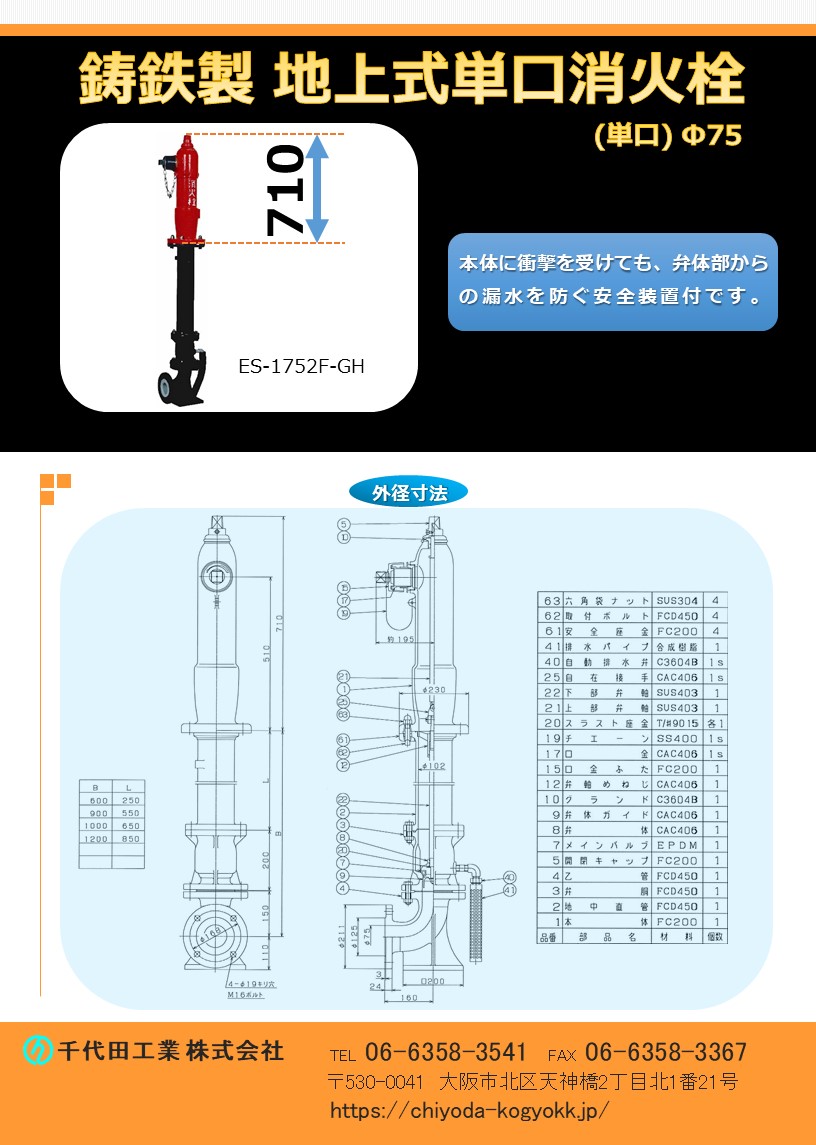

鋳鉄製 地上式単口消火栓
Φ75 内粉
ES-1752F-GH
※価格は御問合せ下さい。
カタログ(PDF)図面(PDF)図面(CAD)

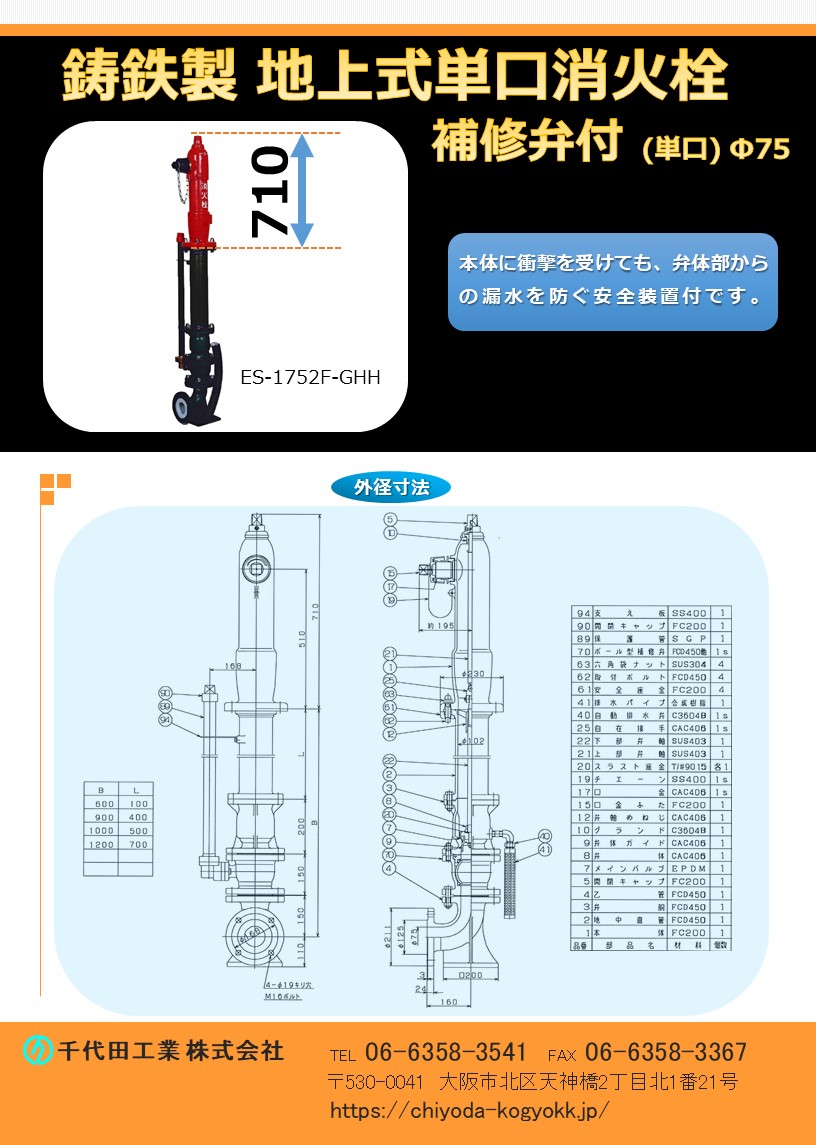

鋳鉄製 地上式単口消火栓
補修弁付 Φ75 内粉
ES-1752F-GHH
※価格は御問合せ下さい。
カタログ(PDF)図面(PDF)図面(CAD)

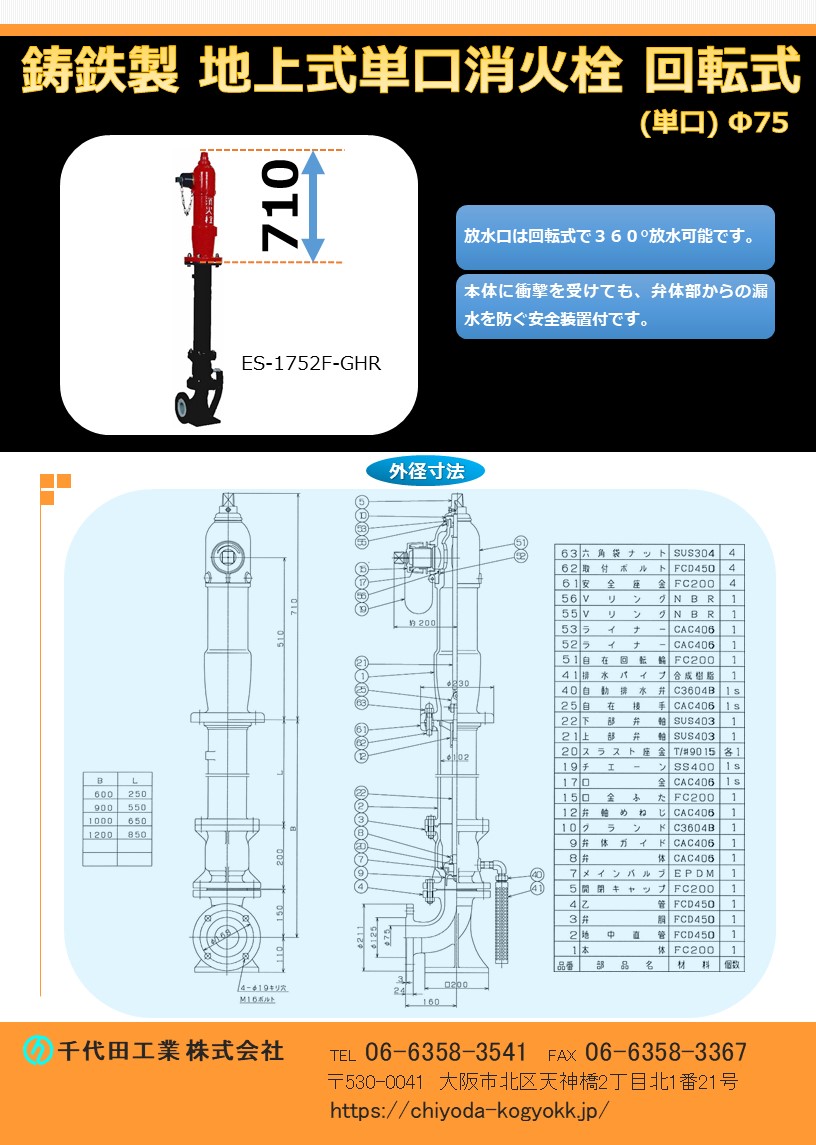

鋳鉄製 地上式単口消火栓
回転式 Φ75 内粉
ES-1752F-GHR
※価格は御問合せ下さい。
カタログ(PDF)図面(PDF)図面(CAD)

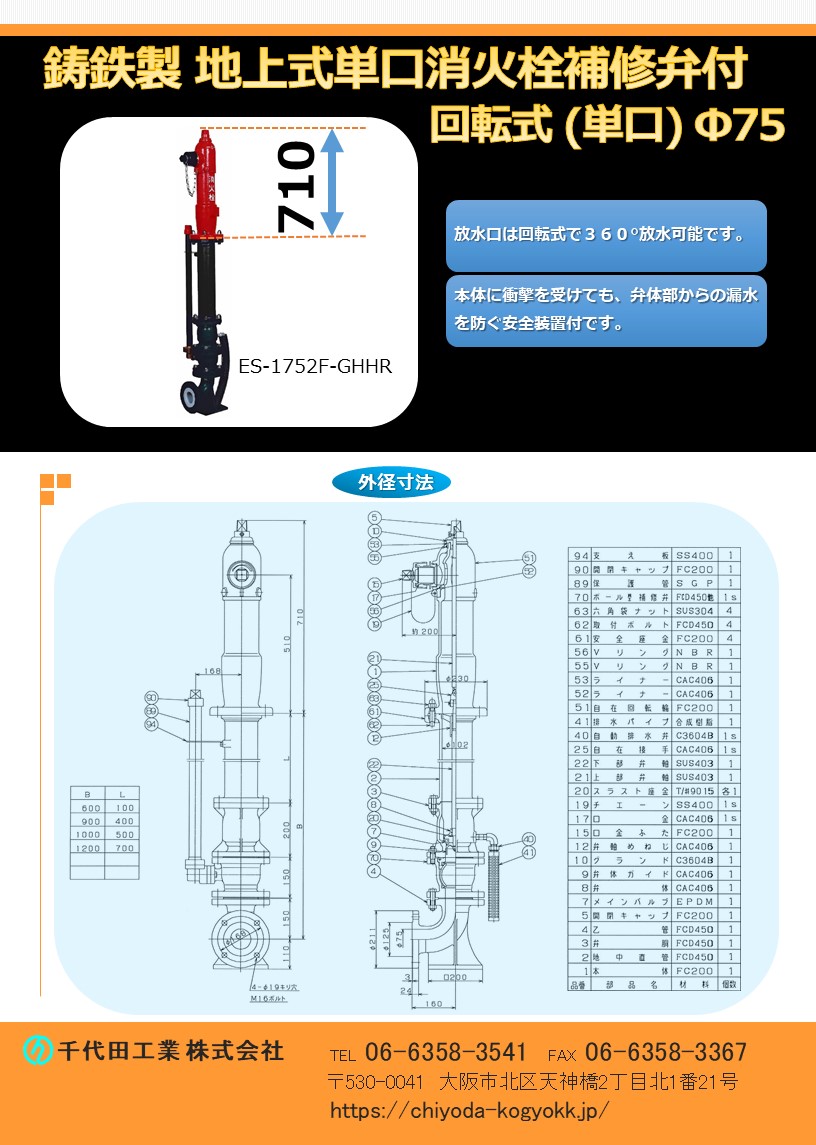

鋳鉄製 地上式単口消火栓
補修弁付 回転式 Φ75 内粉
ES-1752F-GHHR
※価格は御問合せ下さい。
カタログ(PDF)図面(PDF)図面(CAD)

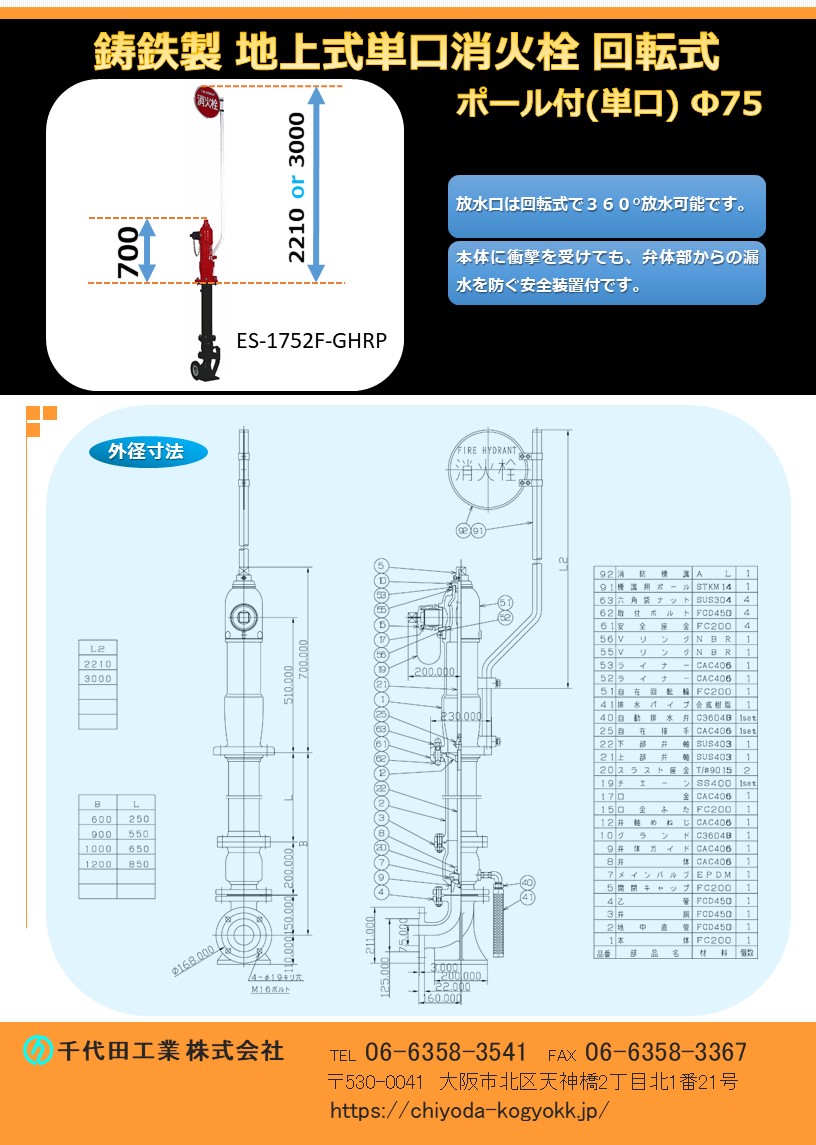

鋳鉄製 地上式単口消火栓
回転式 ポール付Φ75 内粉
ES-1752F-GHRP ¥343,800-
カタログ(PDF)図面(PDF)図面(CAD)

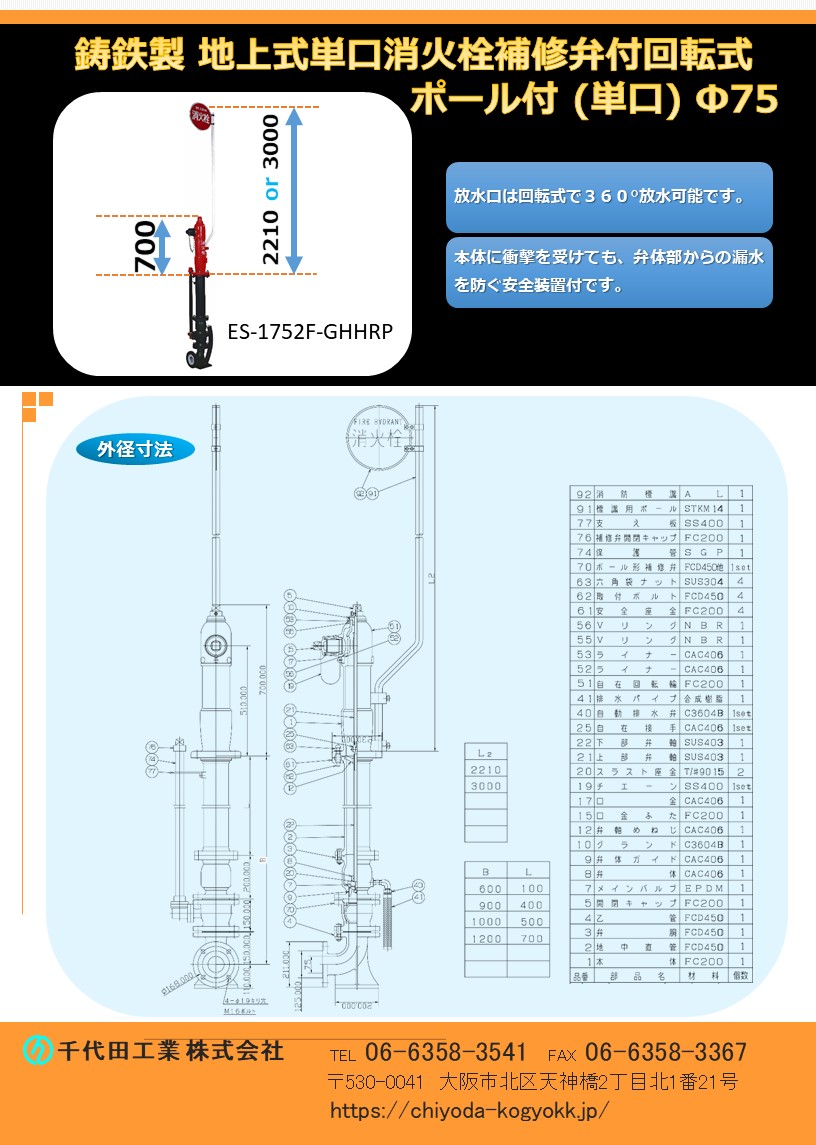

鋳鉄製 地上式単口消火栓
補修弁付 回転式 ポール付
Φ75 内粉
ES-1752F-GHHRP
※価格は御問合せ下さい。
カタログ(PDF)図面(PDF)図面(CAD)

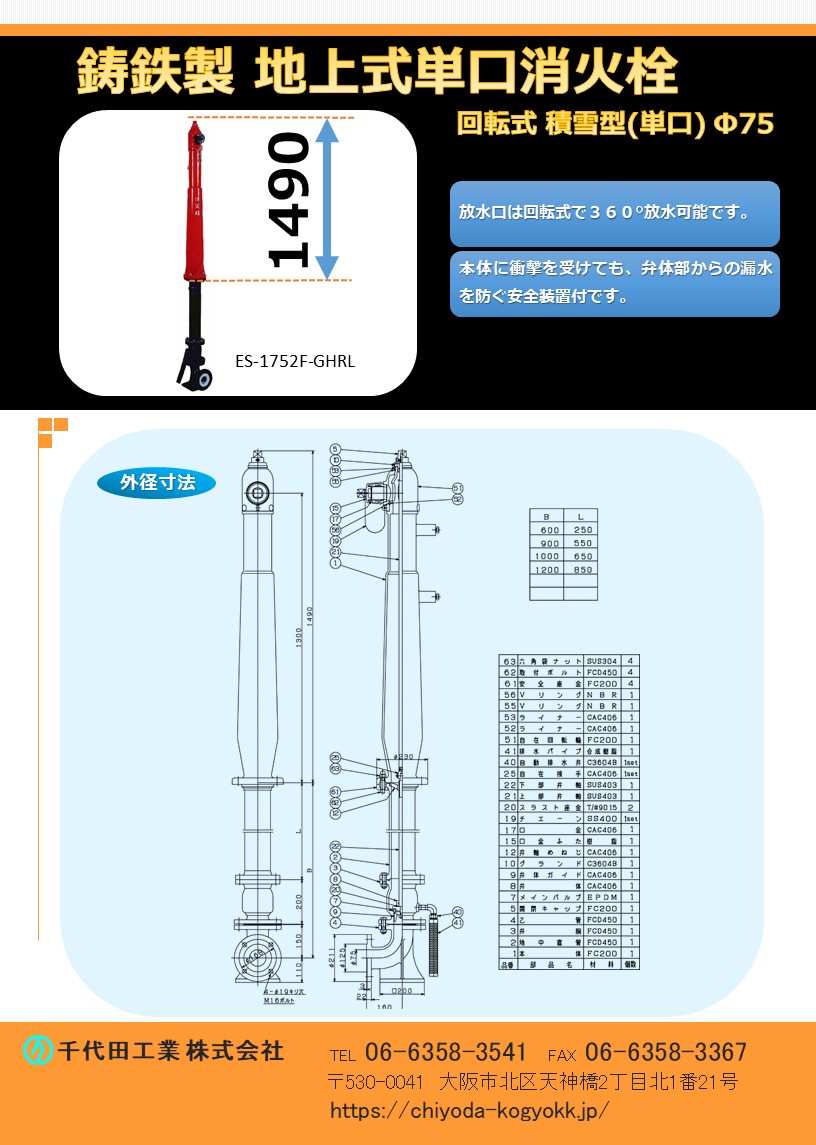

鋳鉄製 地上式単口消火栓
回転式 積雪型  Φ75 内粉
ES-1752F-GHRL
※価格は御問合せ下さい。
カタログ(PDF)図面(PDF)

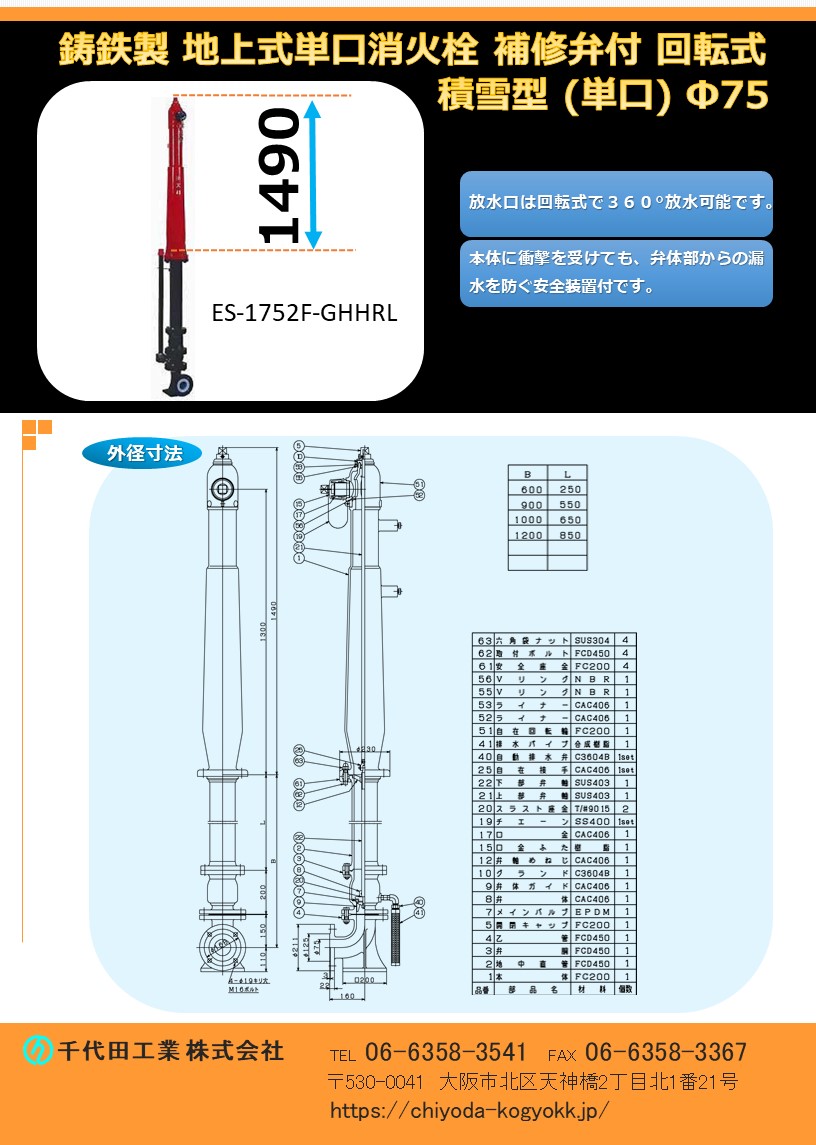

鋳鉄製 地上式単口消火栓
回転式 補修弁付積雪型Φ75内粉
ES-1752F-GHHRL
※価格は御問合せ下さい。
カタログ(PDF)図面(PDF)図面(CAD)

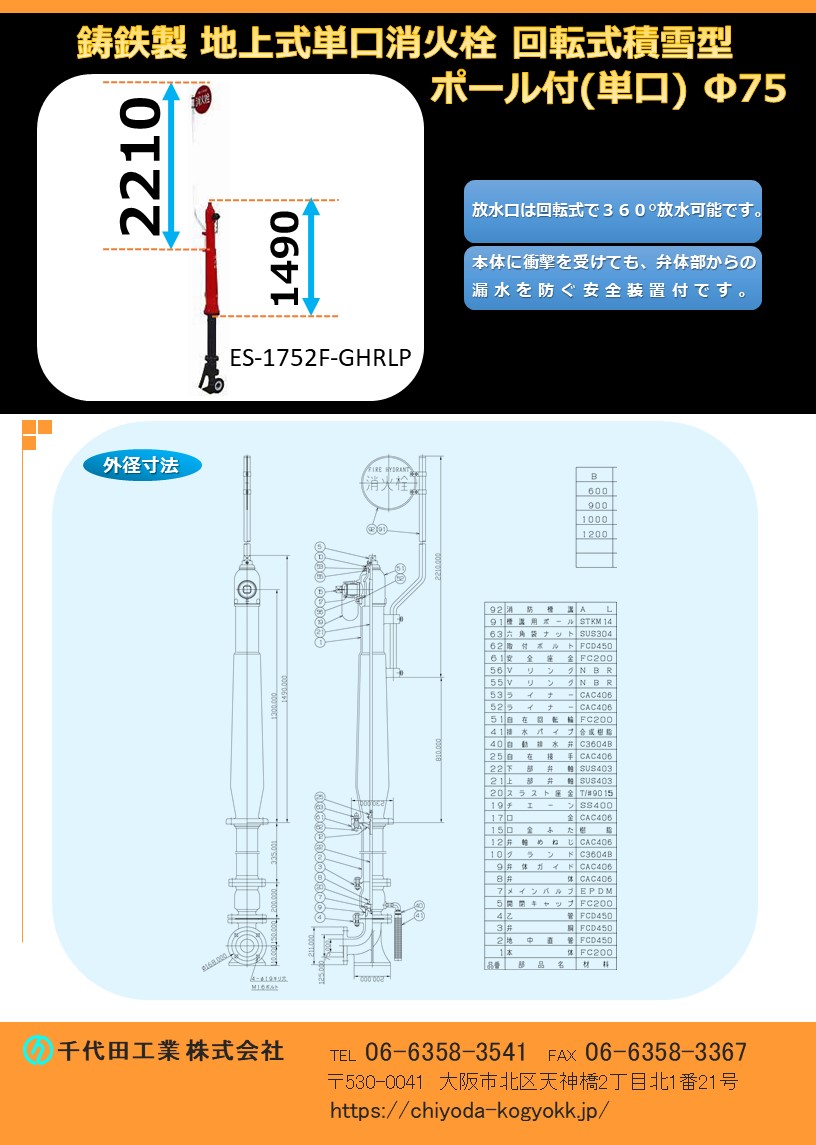

鋳鉄製 地上式単口消火栓
回転式 積雪型 ポール付
Φ75 内粉
ES-1752F-GHRLP
※価格は御問合せ下さい。
カタログ(PDF)図面(PDF)図面(CAD)

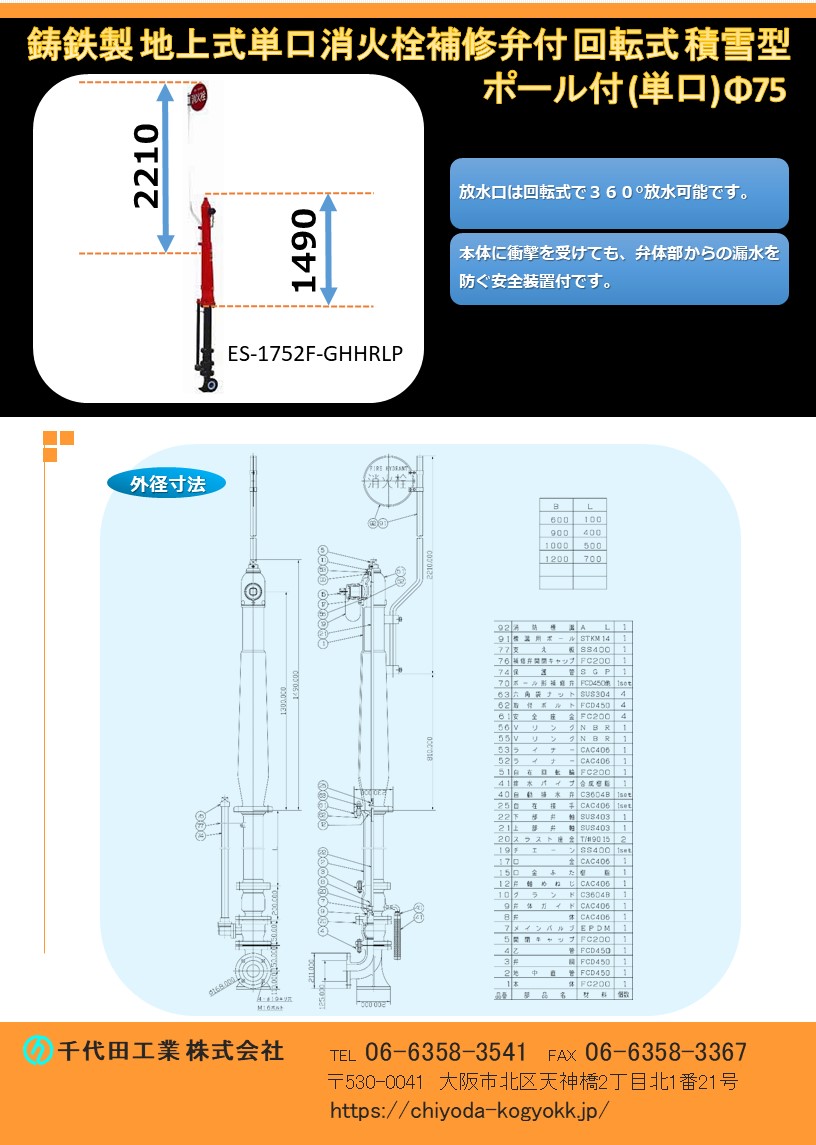

鋳鉄製 地上式単口消火栓
補修弁付 回転式 積雪型
ポール付Φ75 内粉
ES-1752F-GHHRLP
※価格は御問合せ下さい。
カタログ(PDF)図面(PDF)図面(CAD)

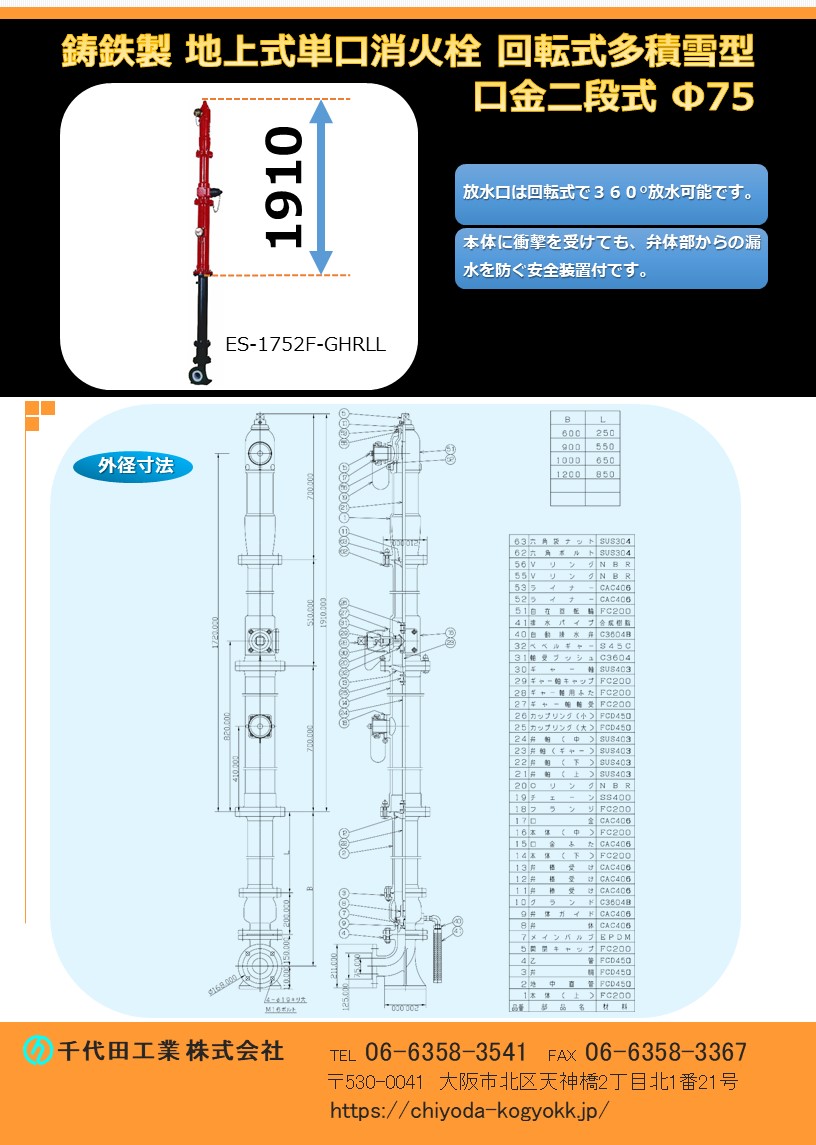

鋳鉄製 地上式単口消火栓
多積雪型口金二段式 Φ75 内粉
ES-1752F-GHRLL 廃盤になりました
カタログ(PDF)図面(PDF)図面(CAD)

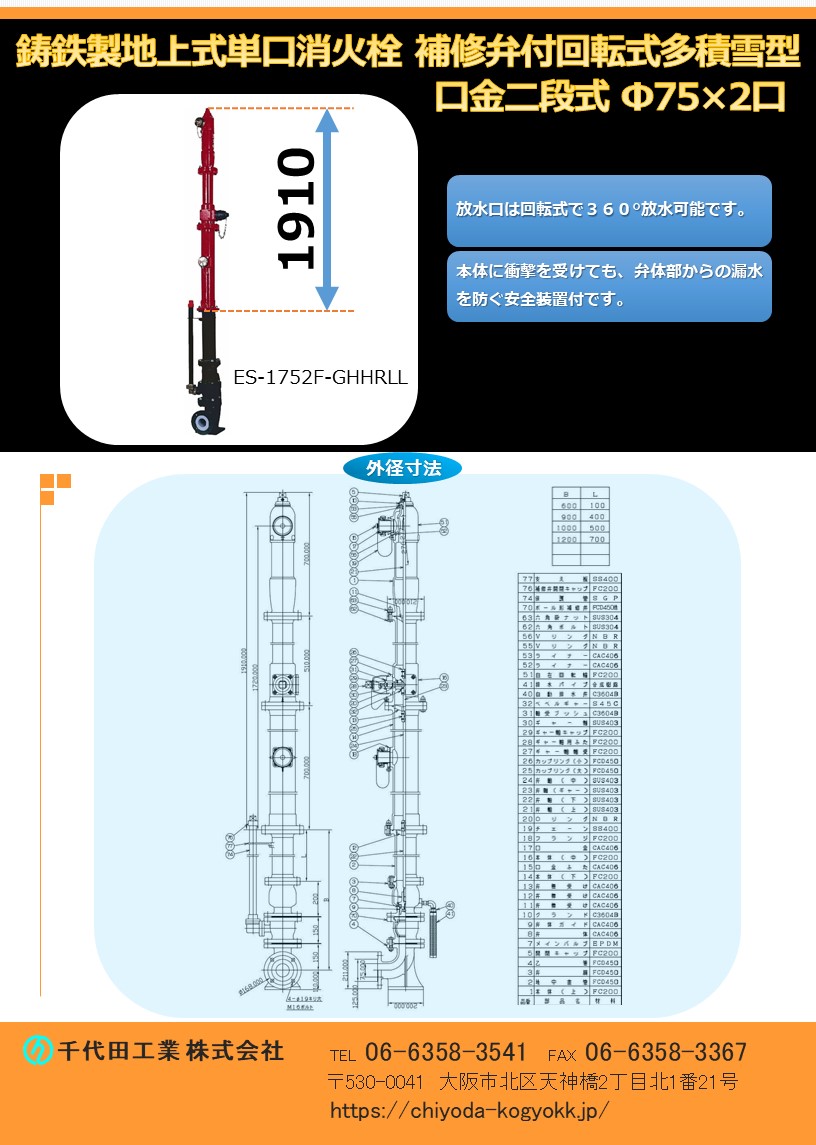

鋳鉄製 地上式単口消火栓
補修弁付回転式多積雪型口金二段式 Φ75×2口 内粉
ES-1752F-GHHRLL 廃盤になりました
カタログ(PDF)図面(PDF)図面(CAD)

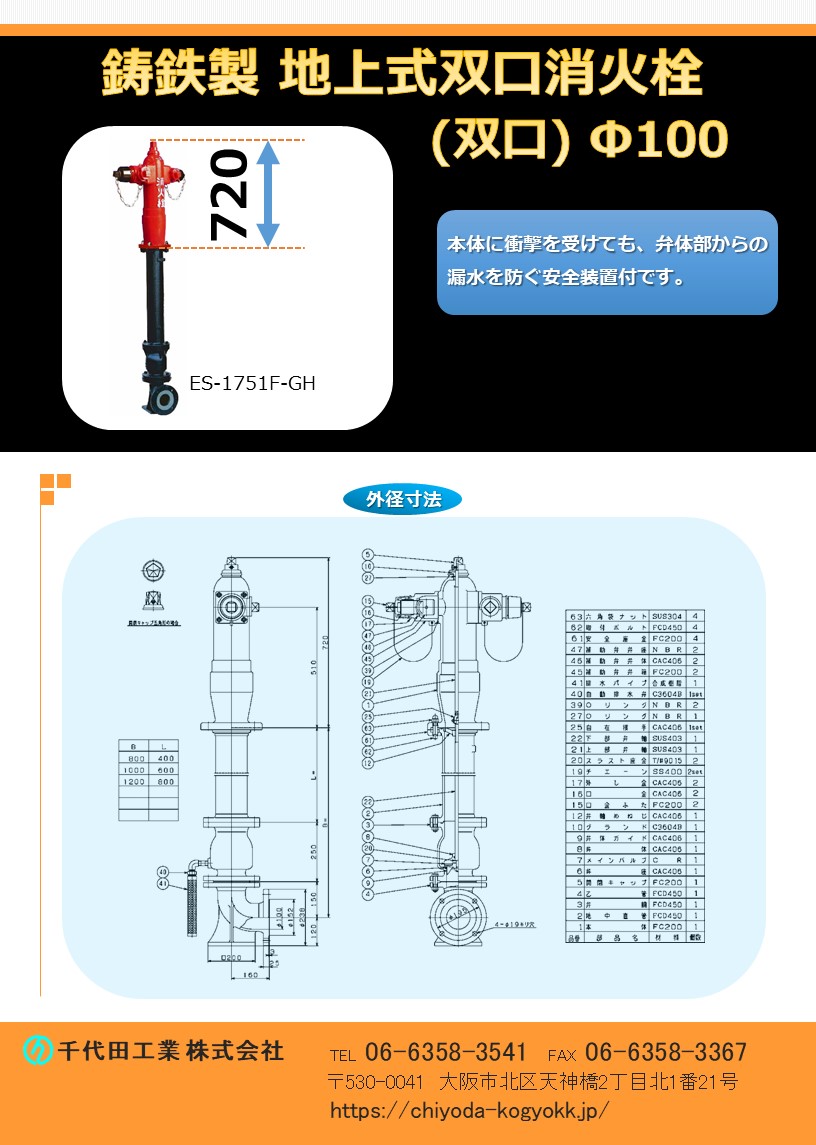

鋳鉄製 地上式双口消火栓
Φ100 内粉
ES-1751F-GH
※価格は御問合せ下さい。
カタログ(PDF)図面(PDF)図面(CAD)
鋳鉄製 地上式双口消火栓
補修弁付 Φ100 内粉
ES-1751F-GHH
※価格は御問合せ下さい。
図面(PDF)カタログ(PDF)図面(CAD)

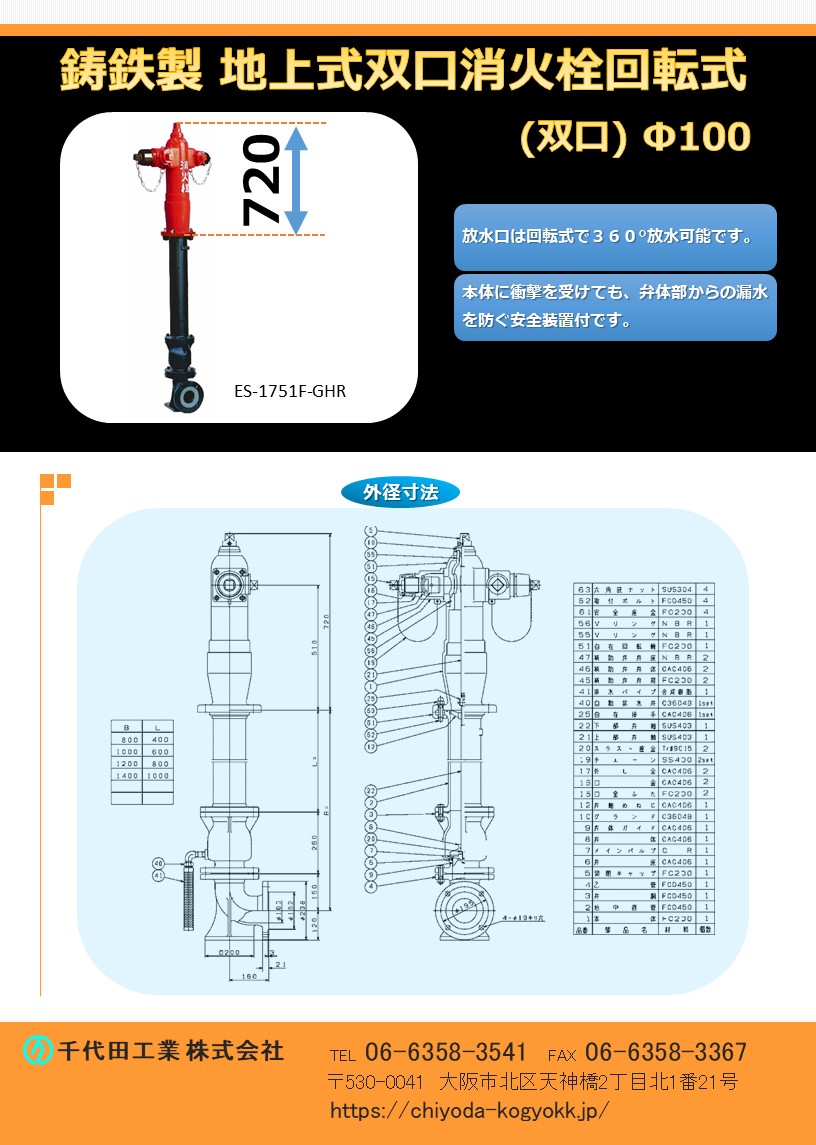

鋳鉄製 地上式双口消火栓
回転式 Φ100 内粉
ES-1751F-GHR
※価格は御問合せ下さい。
カタログ(PDF)図面(PDF)図面(CAD)

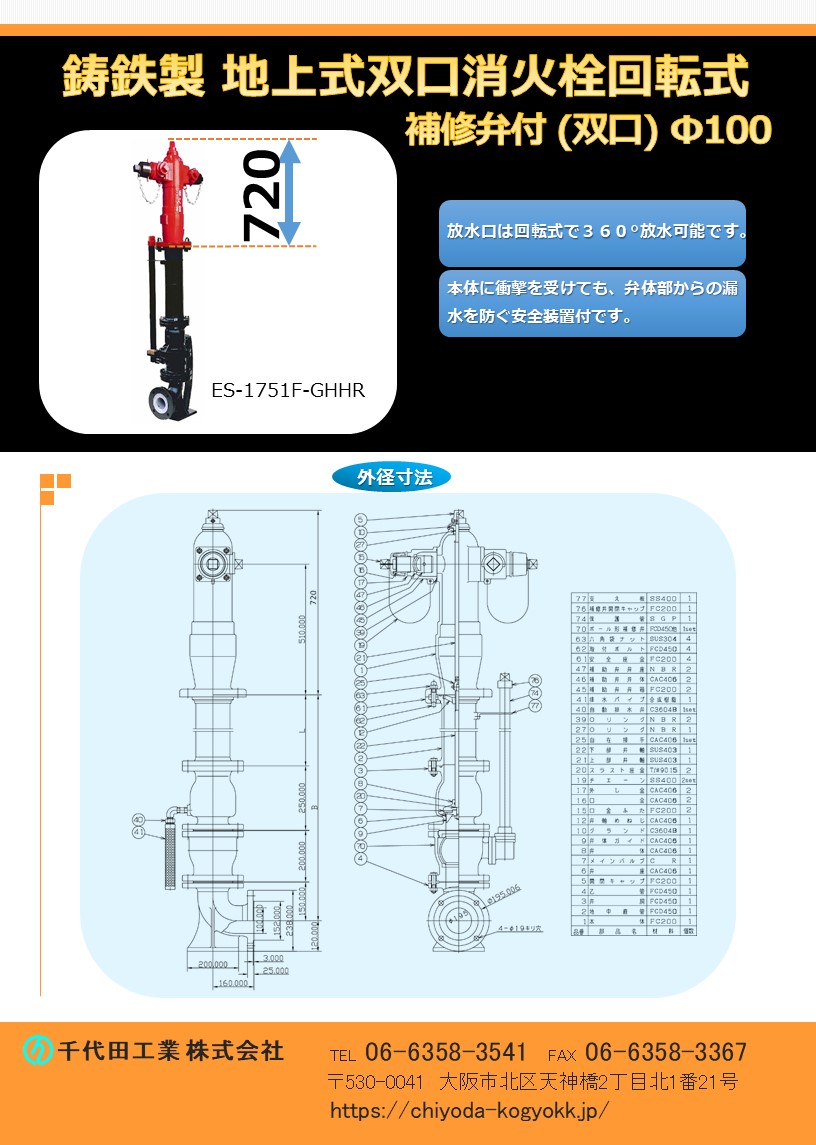

鋳鉄製 地上式双口消火栓
補修弁付 回転式  Φ100 内粉
ES-1751F-GHHR
※価格は御問合せ下さい。
カタログ(PDF)図面(PDF)図面(CAD)

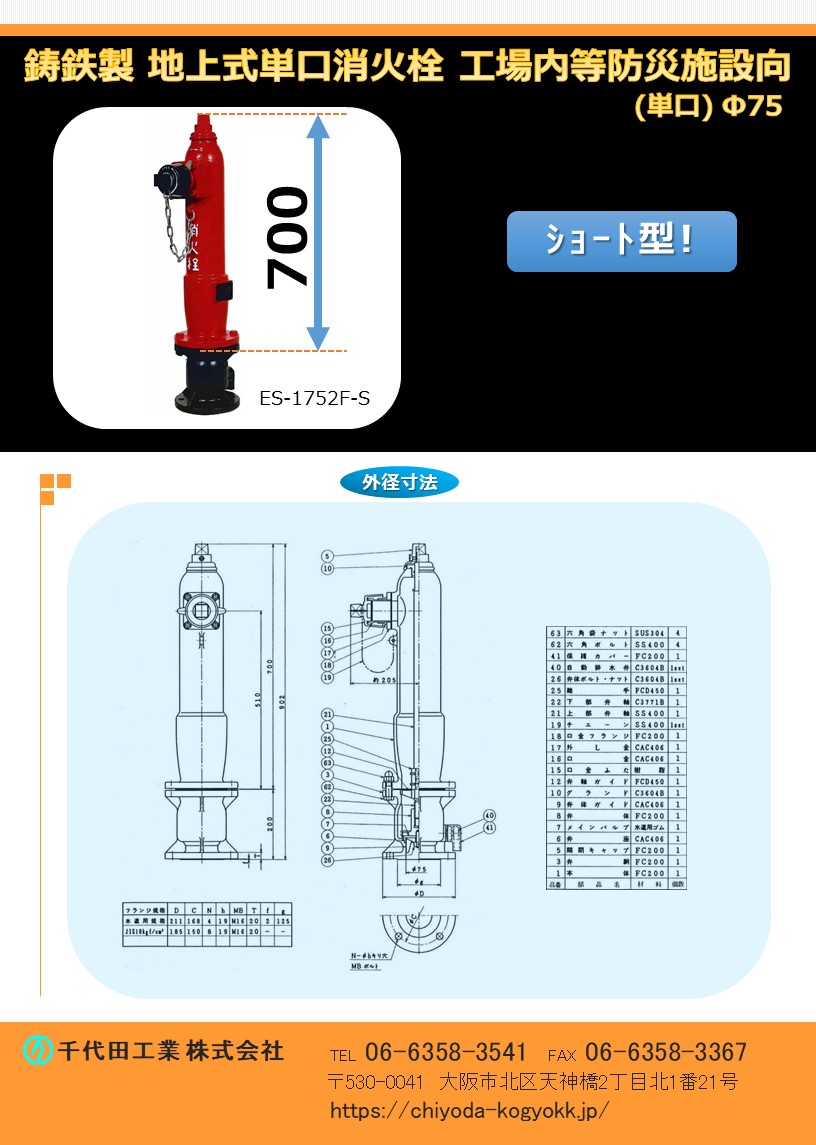

鋳鉄製 地上式単口消火栓
工場内等防災施設向 Φ75 内粉
ES-1752F-S ショート
※価格は御問合せ下さい。
ES-1752F-L ロング
※価格は御問合せ下さい。
カタログ(PDF)ショート : 図面(PDF)ロング : 図面(PDF)ショート : 図面(CAD)ロング : 図面(CAD)

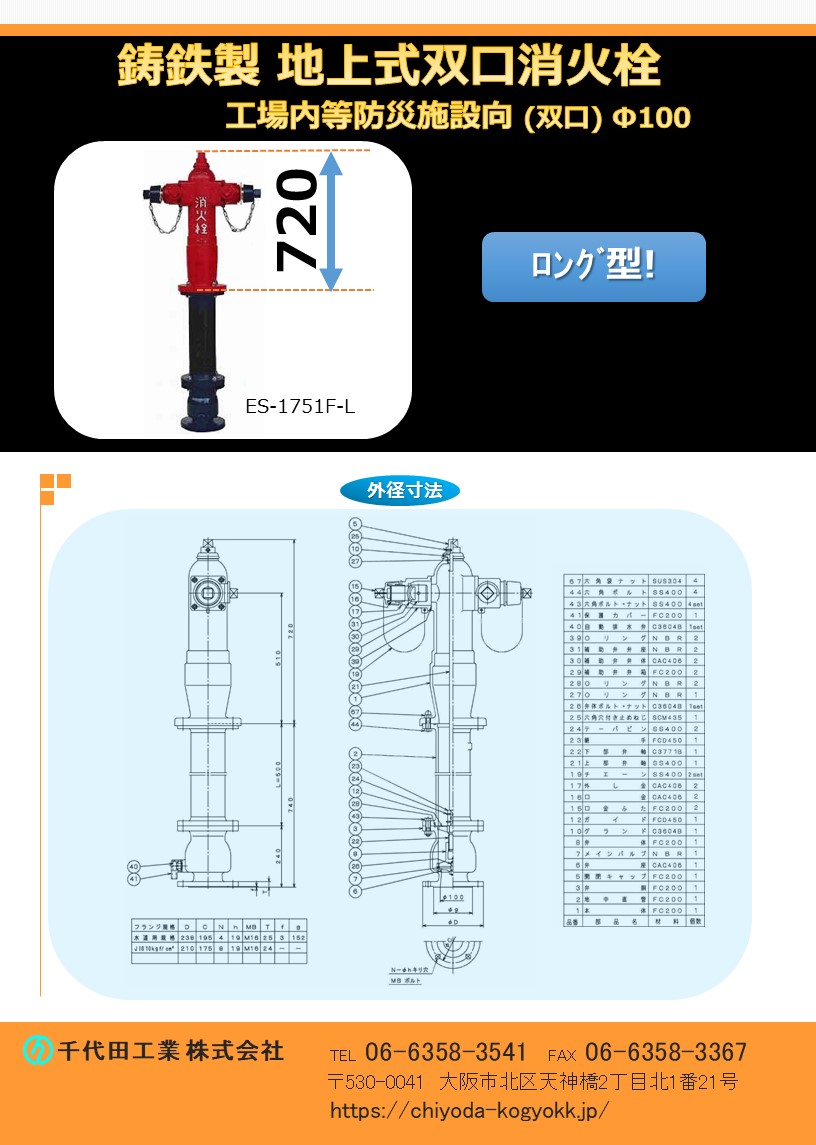

鋳鉄製 地上式双口消火栓
工場内等防災施設向  Φ100 内粉
ES-1751F-L
ショート
※価格は御問合せ下さい。
カタログ(PDF): 図面(PDF)ロング : 図面(PDF)ショート : 図面(CAD)ロング : 図面(CAD)

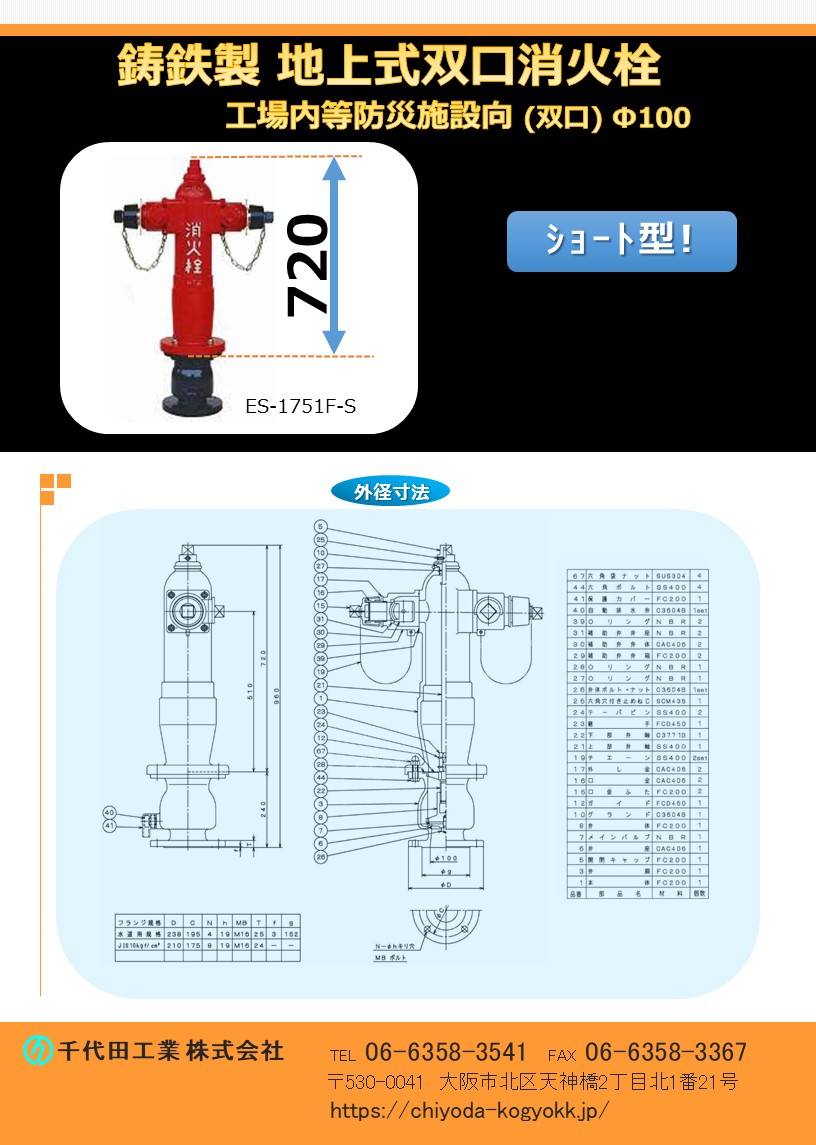

鋳鉄製 地上式双口消火栓
工場内等防災施設向  Φ100 内粉
ES-1751F-S
※価格は御問合せ下さい。
カタログ(PDF)ショート : 図面(PDF)ロング : 図面(PDF)ショート : 図面(CAD)ロング : 図面(CAD)

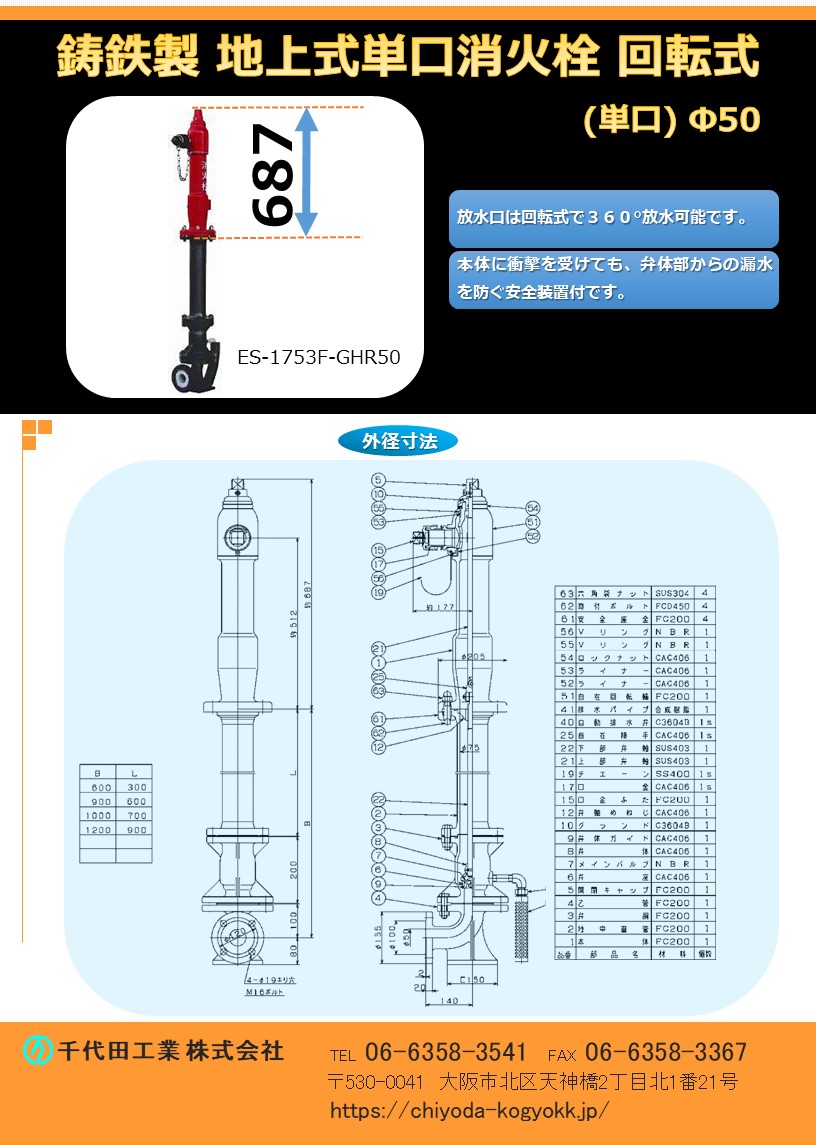

鋳鉄製 地上式単口消火栓
回転式 Φ50 内粉
ES-1753F-GHR50
※価格は御問合せ下さい。
カタログ(PDF)図面(PDF)図面(CAD)

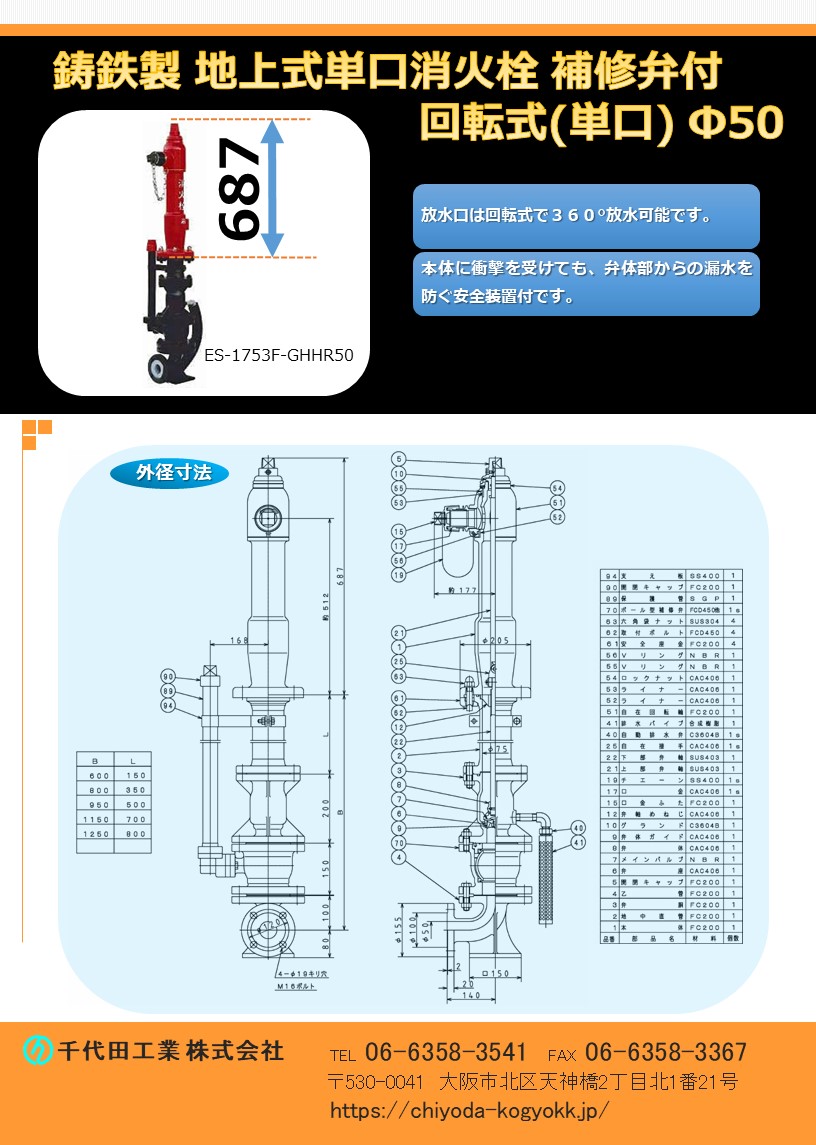

鋳鉄製 地上式単口消火栓
補修弁付 回転式  Φ50 内粉
ES-1753F-GHHR50
※価格は御問合せ下さい。
カタログ(PDF)図面(PDF)図面(CAD)

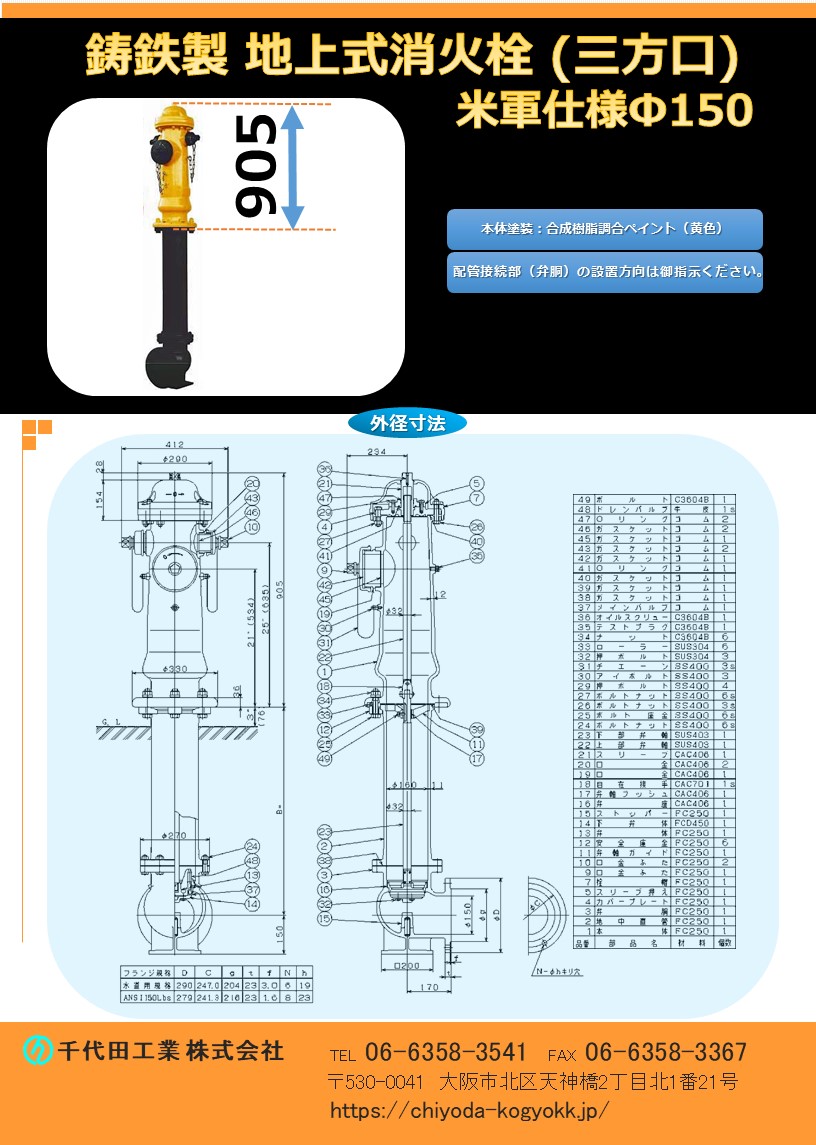

鋳鉄製 地上式消火栓 65Ax65Ax150A
(三方口) 米軍仕様Φ150
U-1750F-150
※価格は御問合せ下さい。
カタログ(PDF)図面(PDF)図面(CAD)

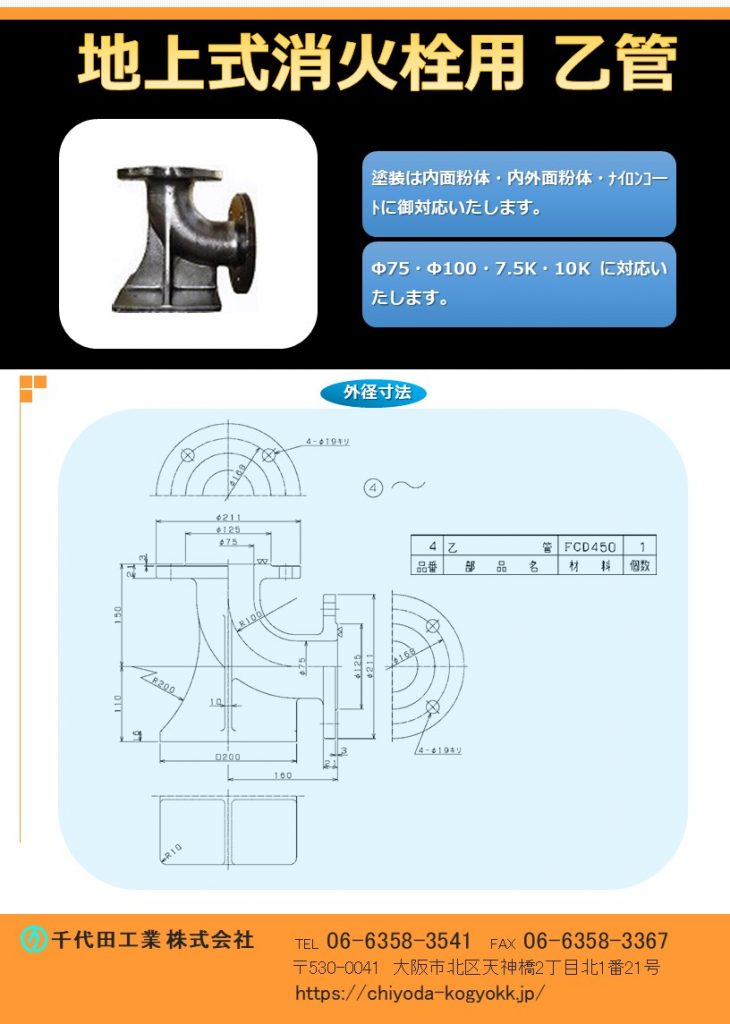

乙管 (曲り管)

乙管(曲り管)地上式消火栓用のPR画像です。
  • 地上式消曲り管のことです。FCD製 塗装は内外面粉体塗装・内面粉体塗装(外面黒)・内外面ナイロンコートに対応しています。
  • Φ75 Φ100 7.5K 10K
  • 価格:お問い合わせ下さい。⇒大阪 06-6358-3541
カタログ PDF
図 面 PDF
価 格 表
