ピックアップ製品
給水栓付急速空気弁 ＤF型 【Φ75～Φ200】
- 災害発生直後は、配水管の破損などにより、断水が発生する可能性があります。断水が発生した場合、送水管から取水することにより、生活に必要な水を確保することが期待できます。
対策として、災害発生時に送水管から水を効率的に取水できるよう、事前に準備しておくことが重要です。

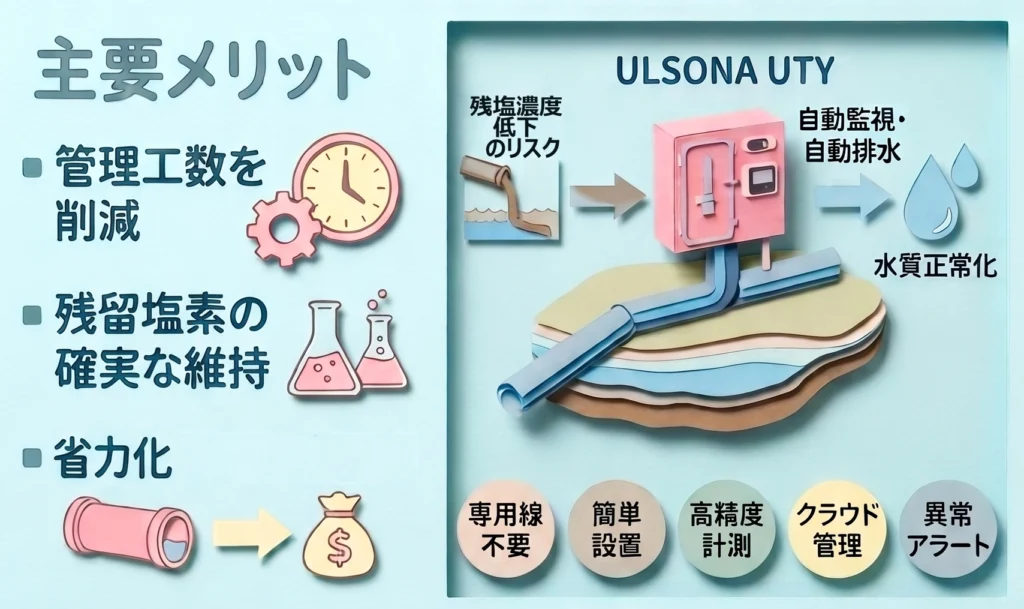

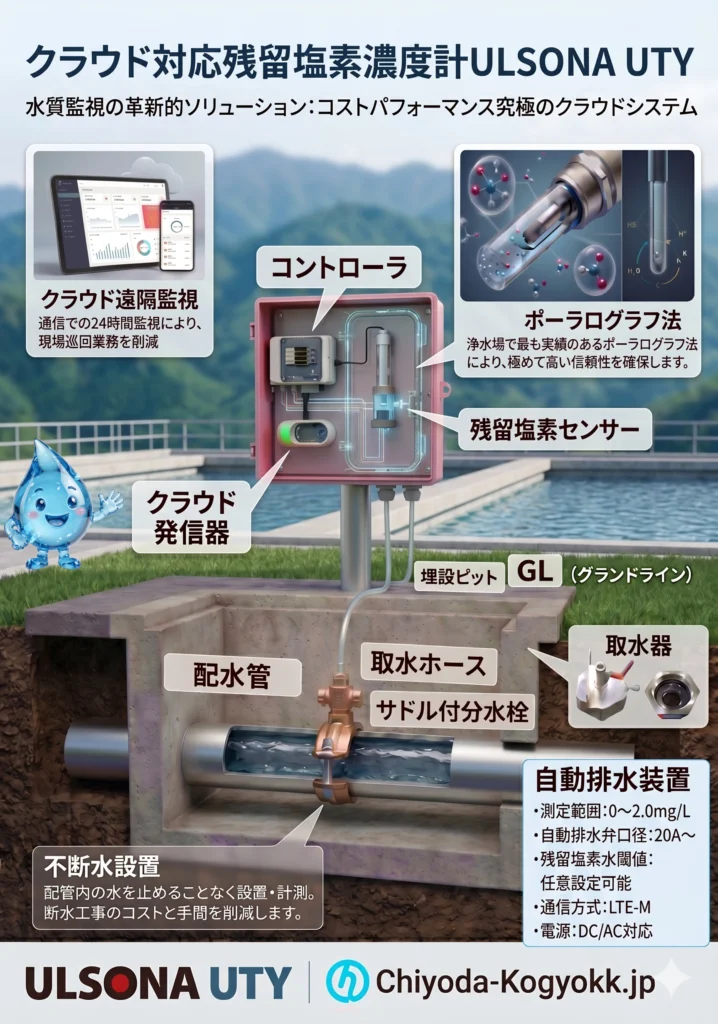

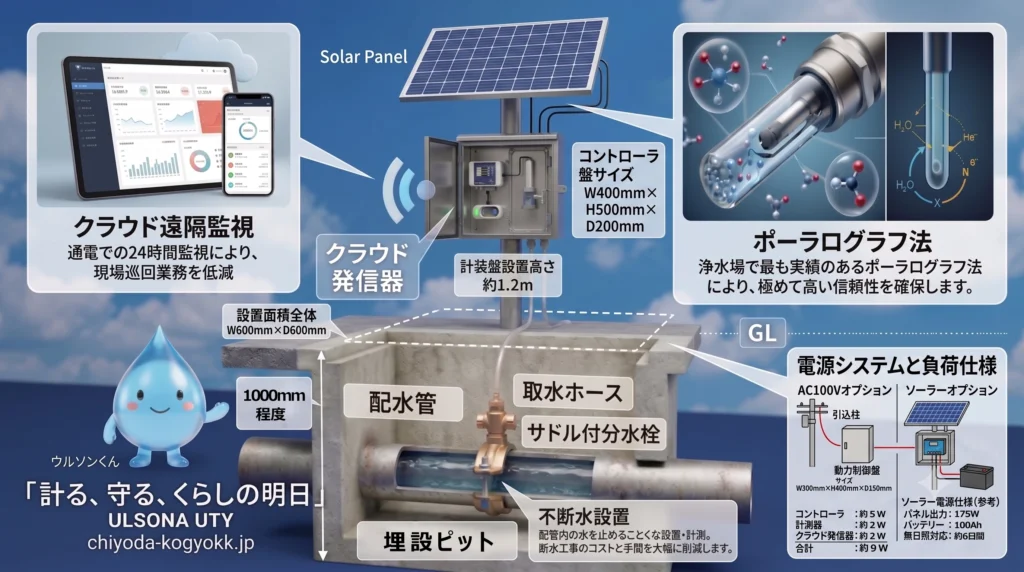

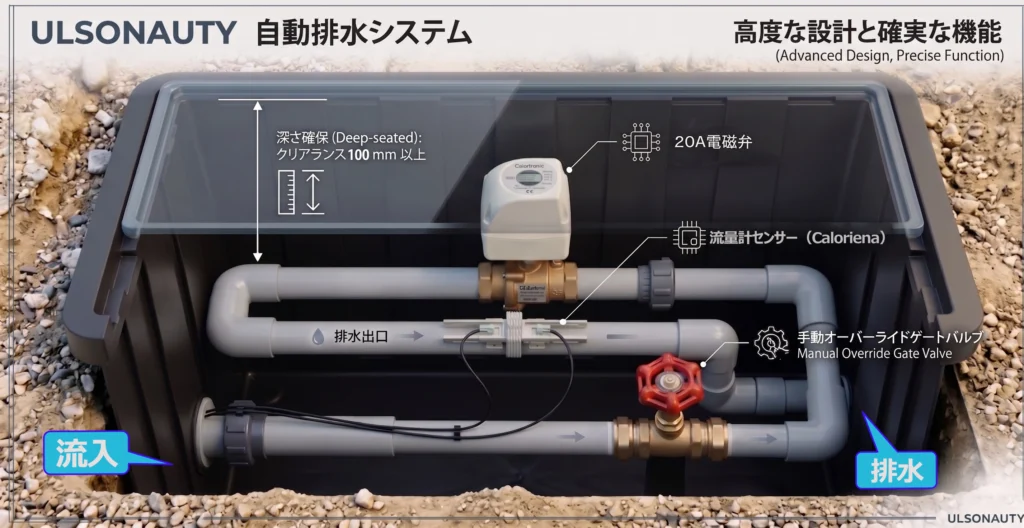

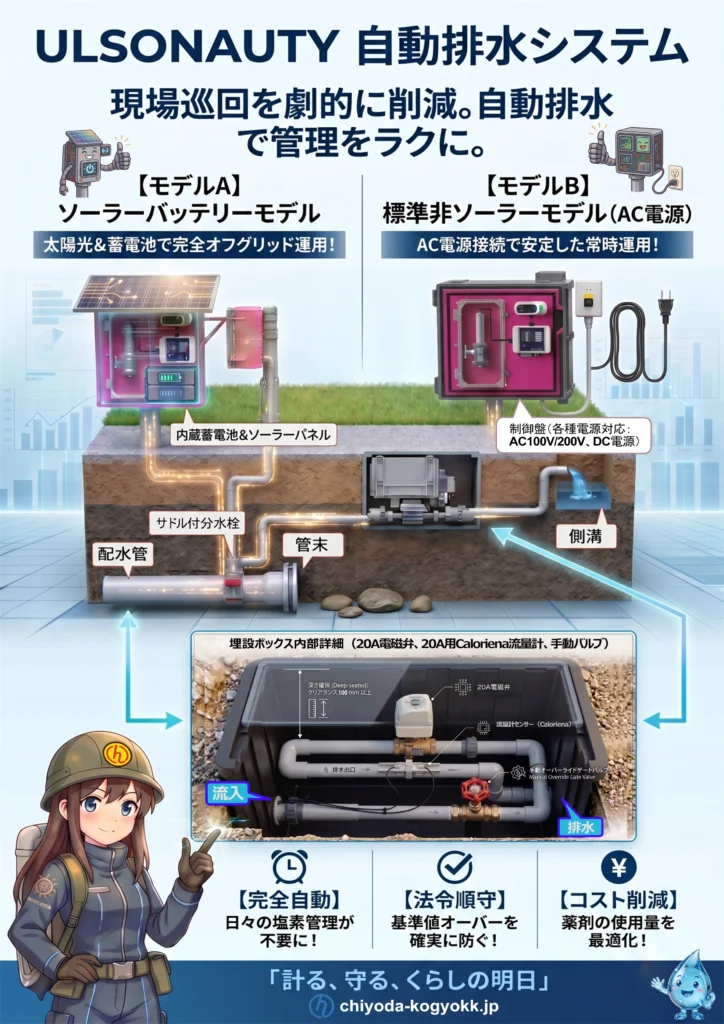

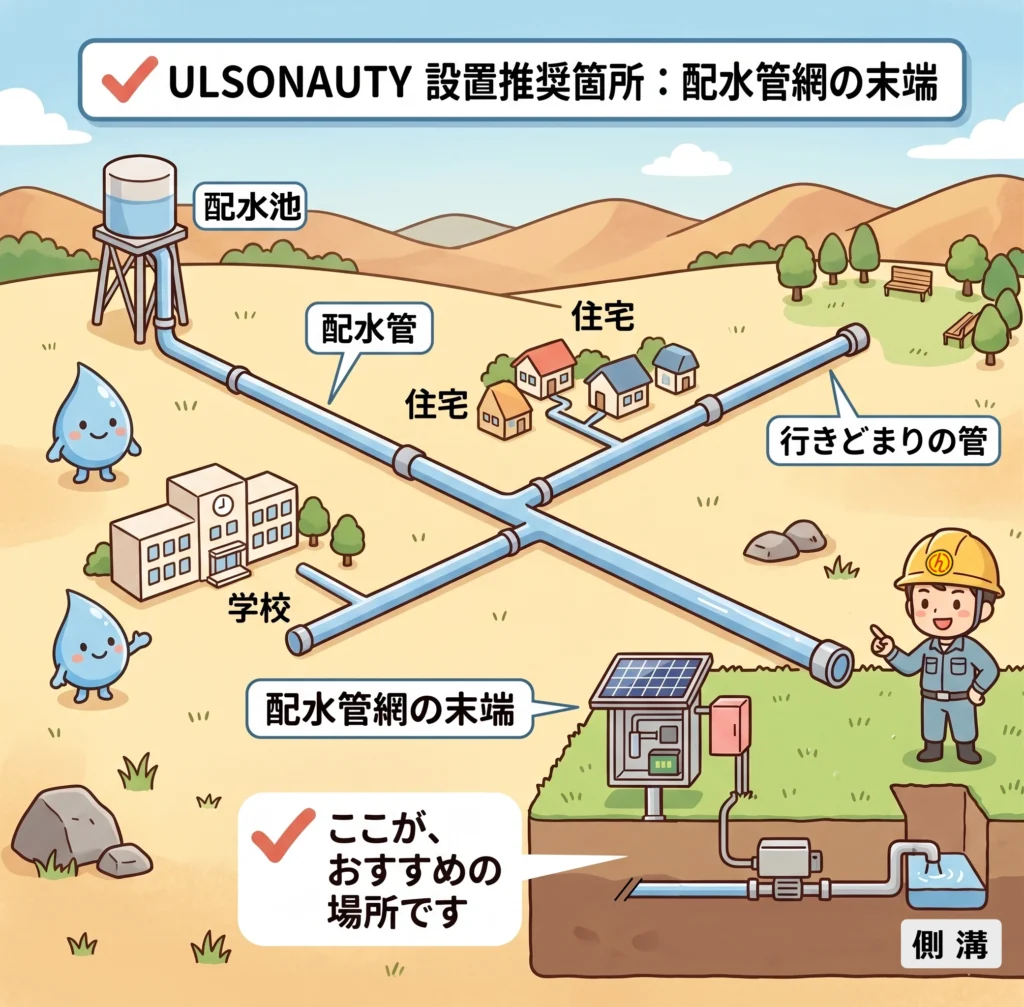

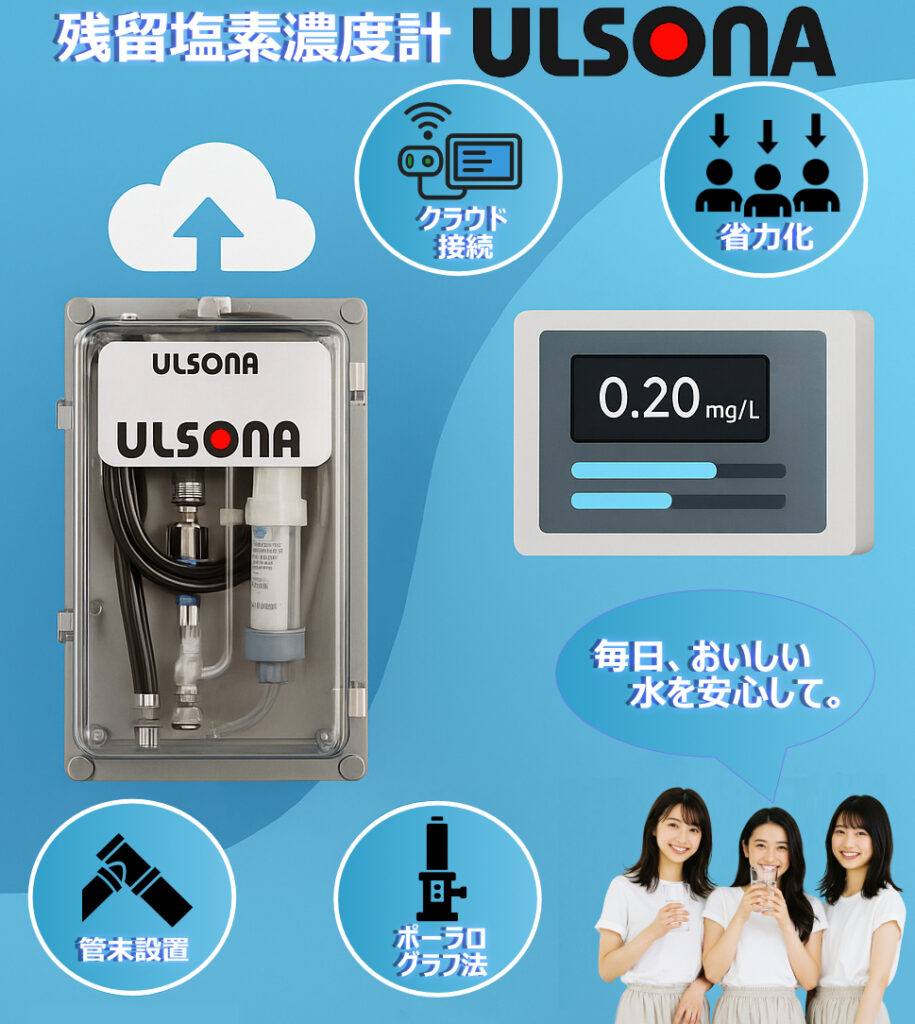

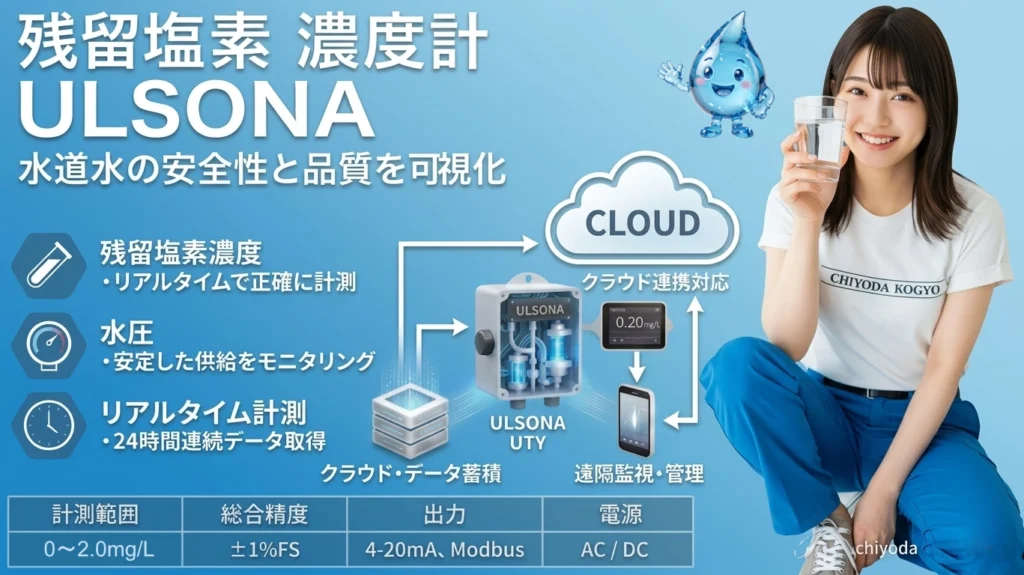

新製品 ULSONA UTY 残塩計付流量計
- 流量、流速、水温、水圧、残留塩素濃度 を計測!
- クラウドでリアルタイム監視可能！
- 携帯キャリア回線を使用（NTTドコモ、KDDI）し、遠隔でリアルタイム監視が可能です。
※注意 ULSONA UTY残塩計付流量計の製品出荷につきまして、2023年4月以降となります。
詳しくは、御手数ですが弊社[ULSONA DT、UTY」窓口 電話番号 06-6358-3541 迄お問合せ願います。

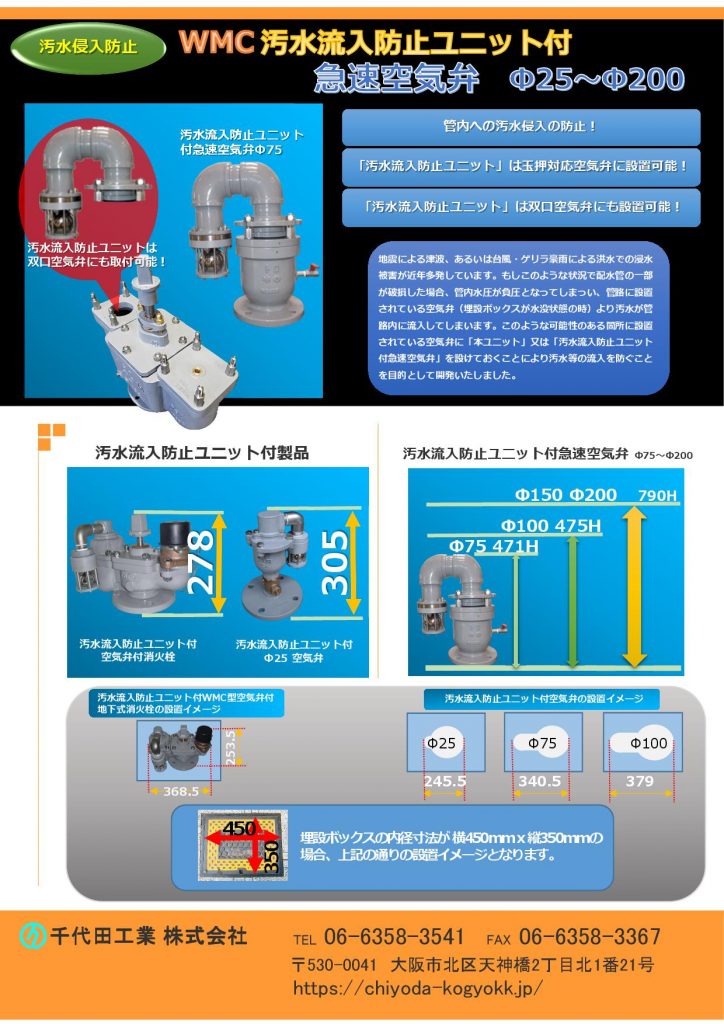

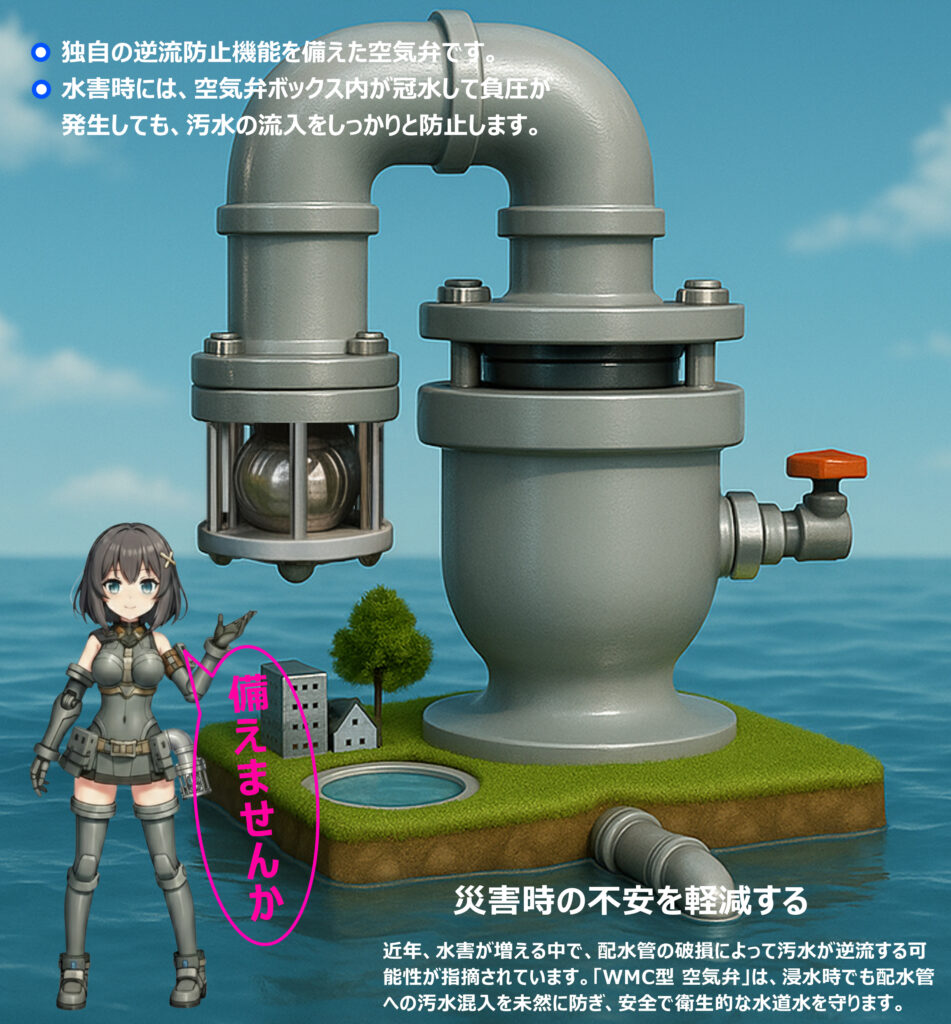

WMC 汚水流入防止器付空気弁 Φ25～Φ200
軽微な浸水でも、以下のリスクが潜んでいます。
汚染水の逆流: 配管破損によって、汚染水が水道管に逆流し、飲用水を汚染する可能性があります。
汚染物質の生成: 破損配管から漏出した水は、細菌、ウイルス、化学物質など様々な汚染物質を含んでいる恐れがあります。
健康被害: 汚染された水を飲用すると、食中毒や感染症などの健康被害を引き起こす可能性があります。
【出典：災害写真データベース】
- 汚水流入防止器付急速空気弁Φ25～Φ200 汚水流入防止器付空気弁付消火栓Φ25
- 管内への汚水の侵入を防止！
- 汚水流防止ユニットは 「双口空気弁」と「玉押対応型空気弁」に取付可能です。
- 地震による津波、あるいは台風、想定外の大雨など、全国各地で水害等が多発しています。もしこのような状況で配水管の一部が破損した場合、管内水圧が負圧となり管路に設置されている空気弁（埋設ボックスが水没状態の時）から汚水が管路内に流入していまいます。このような可能性のある個所に設置されている空気弁のかわりに本汚水流入防止器付空気弁を設けておくことにより汚水等の流入を防止することを目的に開発しました。
- 価格：お問い合わせ下さい。⇒大阪 06-6358-3541
カタログPDF
図面PDF
図面CAD
DF型 給水栓付急速空気弁 Φ50～Φ200
- Φ50～Φ200
- FCD・内外面紛体塗装
- 7.5K～16k
- 栓部＝65A（町野口金）
- 地震等による災害時、送水管からの取水は容易ではなく、水が供給できずに困窮する事例が過去に発生しています。
対策として、災害発生時に送水管から水を効率的に取水できるよう、事前に準備しておくことが重要です。
価格表
カタログPDF
図面PDF
図面CAD

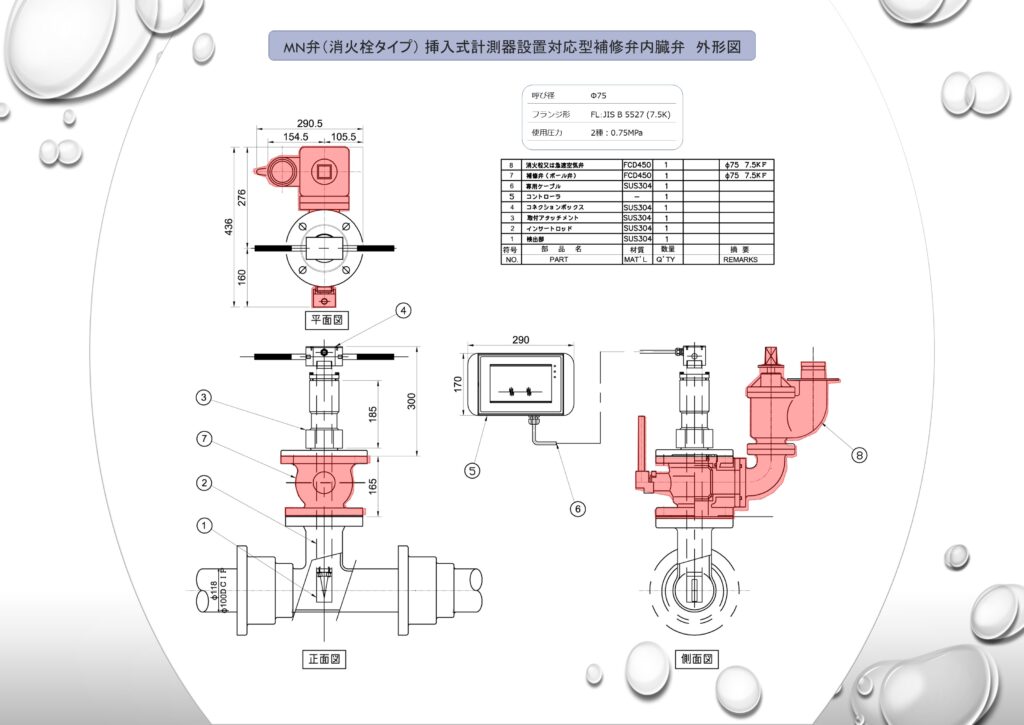

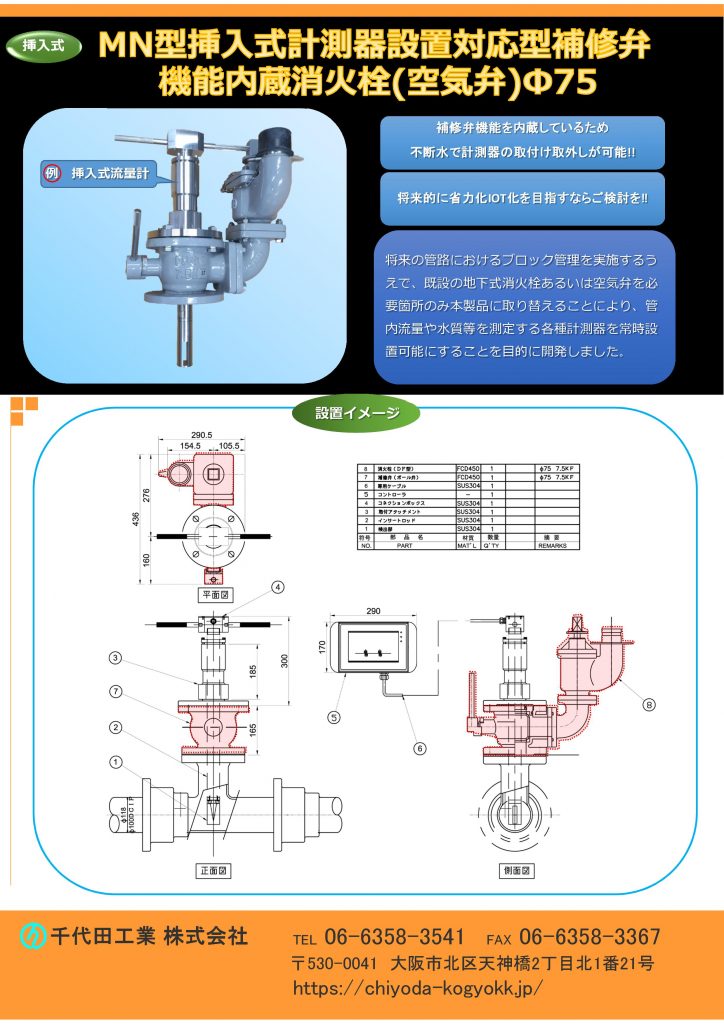

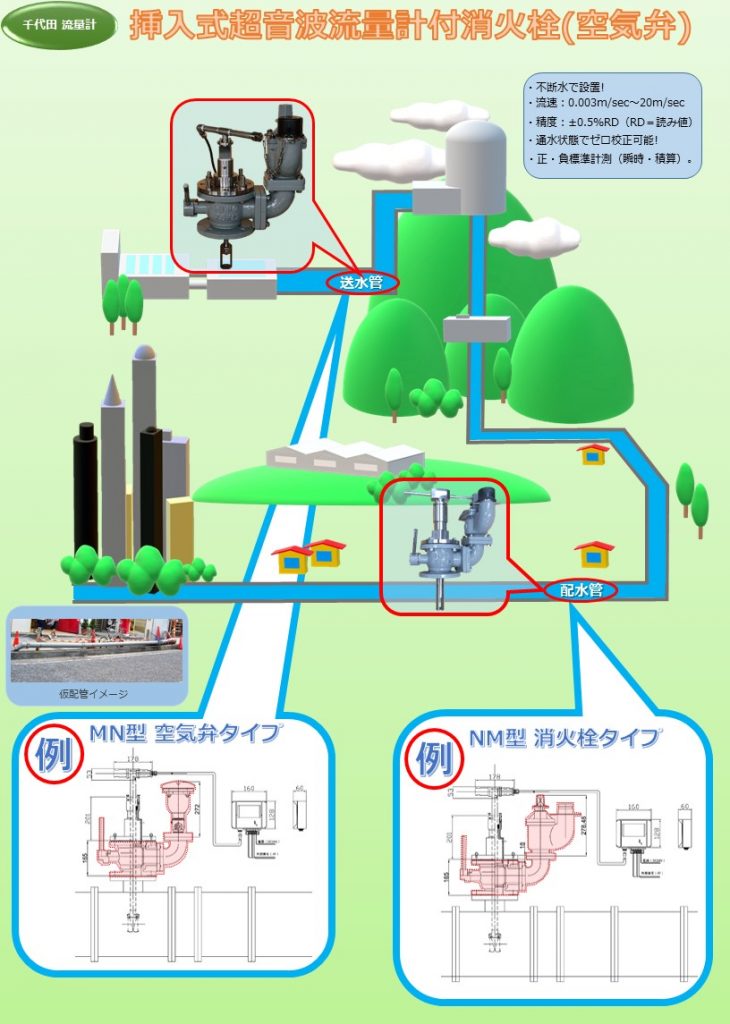

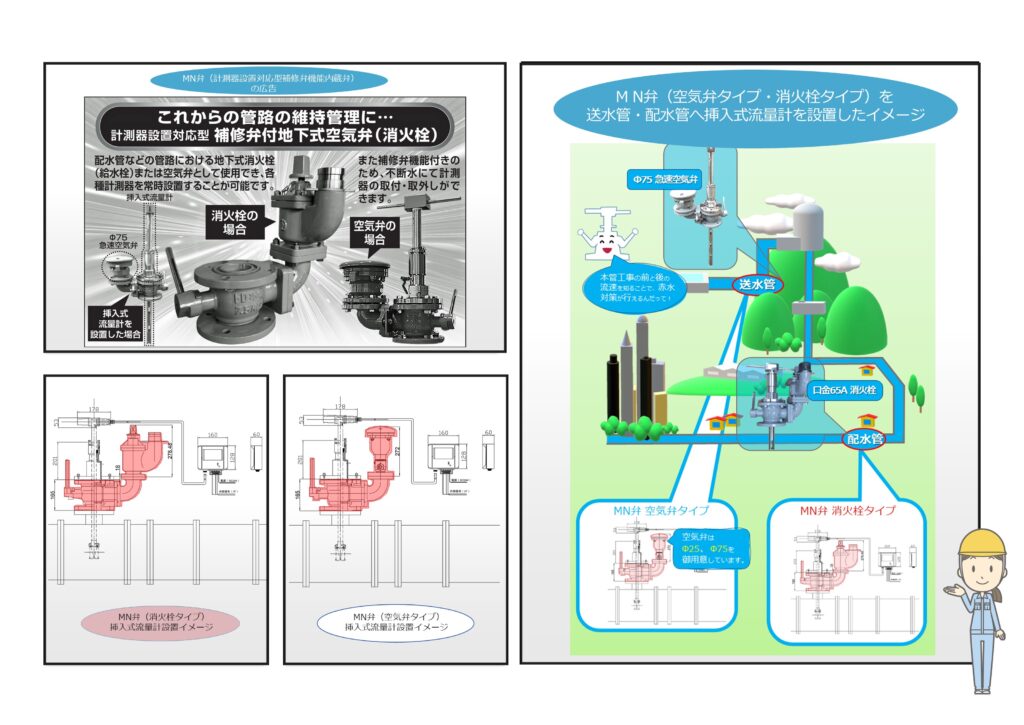

MN弁 挿入式計測器対応型補修弁機能内蔵弁
将来のIOT化を見据えて！
- 将来の管路におけるブロック管理を実施するうえで、既設の地下式消火栓あるいは空気弁を必要箇所のみ本製品に取り替えることにより、管内流量や水質等を測定する各種計測器を常設設を置可能する目的で開発いたしました。
- 補修弁機能を内蔵しているため、不断水で計測器の取付、取外しが可能！
- 将来的に省力化・IOT化目指すなら、ご検討を！
- FCD製・内外面紛体塗装/2種(7.5K)
- 価格：御問合せ下さい。⇒ （大阪）06-6358-3541
カタログPDF

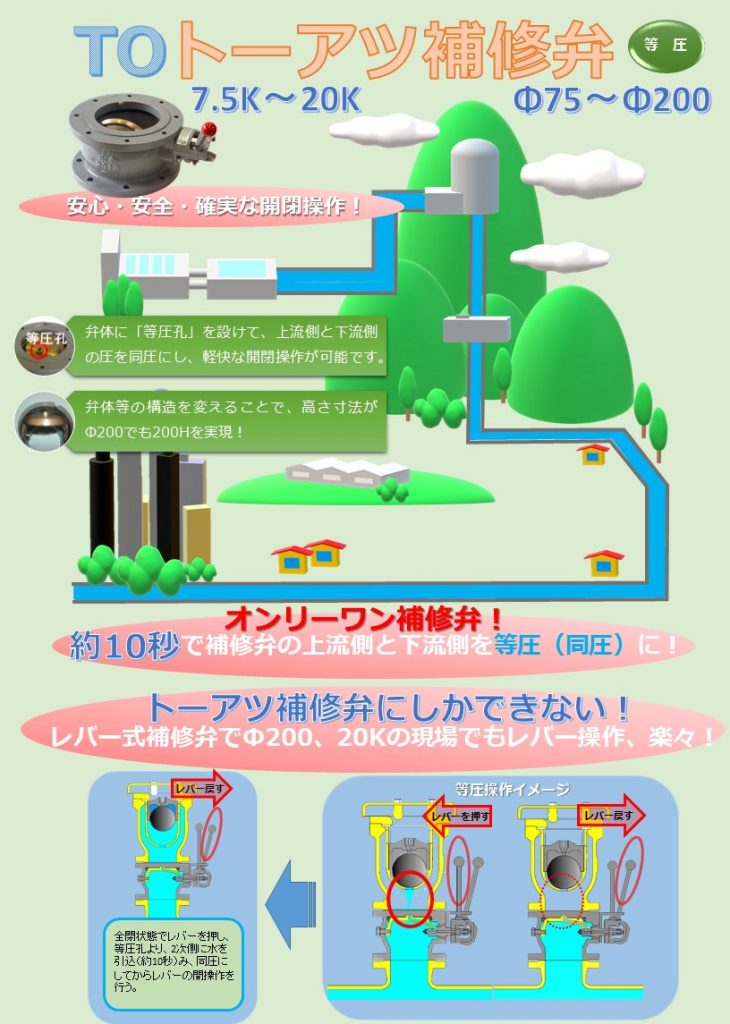

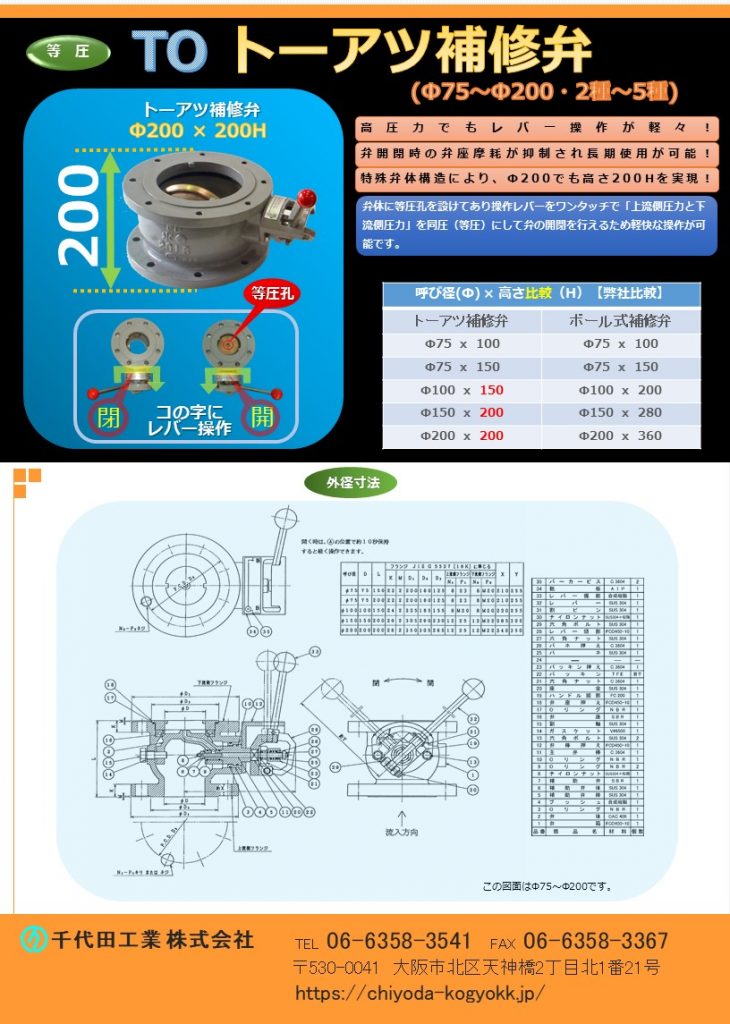

TO トーアツ補修弁 Φ75～Φ200
・圧力を問わず開閉レバー操作が楽々！
・Φ200の補修弁の全高が200mm!
- Φ75x100H Φ75x150H Φ100x150H Φ150x200H Φ200x200H
- 7.5K（2種）～20K（5種）
- 高圧力でもレバー操作が楽々！ 弁開閉時の弁座摩耗が抑制され長期使用が可能！ 特殊弁体構造により、Φ200でも全高200Hを実現！
- 弁体に等圧孔を設けることで、ワンタッチレバー操作で、上流側と下流側を同圧力にできるため、操作レバーへの負荷が軽減され、一次側が高圧力であっても、体感的にはスカスカ（設計者の感覚）した状態で開閉が行えます。
- トーアツ補修弁は口径Φ150又はΦ200共、全高200Hのため、大口径管（送水管等）にΦ150空気弁又はΦ200空気弁を設置する際、高さの制約がある場合に御役立てください。
価格表
カタログPDF
図面PDF
図面CAD

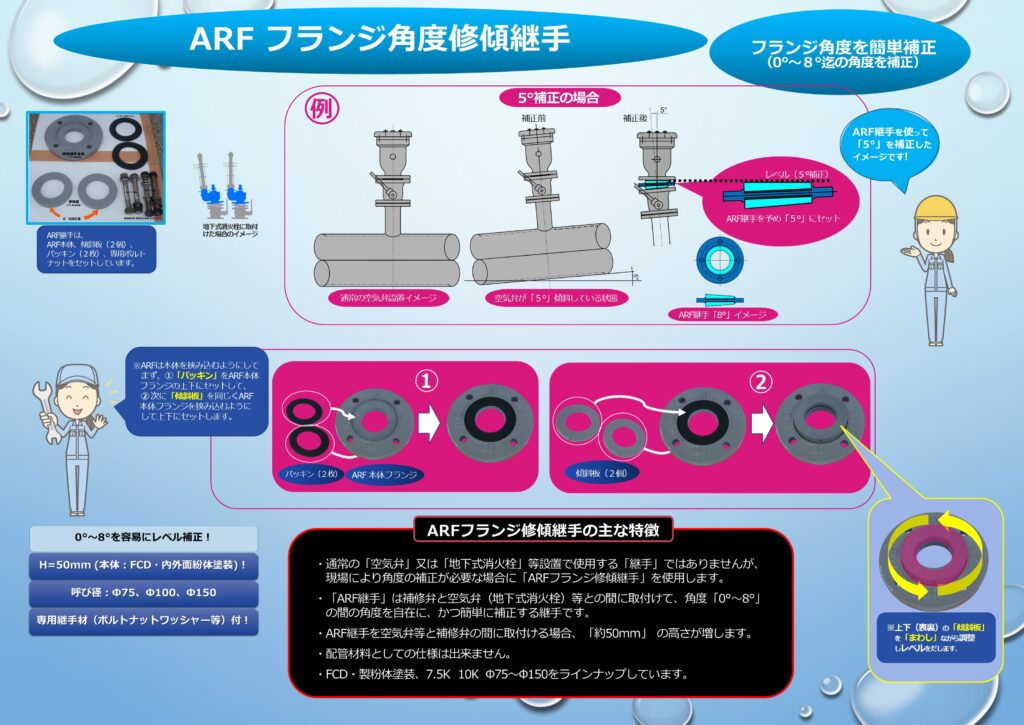

ARF 修傾継手 （フランジ角度補正・修正）０°～８°
ARF修傾継手は、空気弁や地下式消火栓などの配管機器の設置角度を正確に補正するために設計された製品です。上下の補修板を回転させることで、0°～8°の範囲で微調整が可能であり、水平出し作業を容易に行えます。
製品の特徴
・角度調整の自由度: 0°～8°の範囲で任意の角度に調整可能。
・簡単な操作性: 上下の補修板を回転させるだけで角度調整が完了。
・高い精度: 水準器などを併用することで、精密な水平出しが可能。
・耐久性: 長期間の使用に耐えうる高い耐久性。
製品構成
傾斜盤：2個
横脱止めフランジ：1個
ガスケット：2枚
ボルト、ナット、座金：一式
※オプション（全面パッキン）
ARF 修傾継手をΦ75フランジに取付けたイメージ動画です。
【ARF修傾継手の角度補正は「0°～8°」までの角度をレベルに補正可能です。】
ARFフランジ角度修正継手はフランジとフランジの間に挟み0°～8°をレベル補正します。 ＊上下の補正盤（FCD製）を廻し簡単・確実・即座にレベルに合わすことができます。 ARFフランジ角度修正継手を消火栓（スタンドパイプ装着）と補修弁の間に使用したイメージ動画です。消火栓と補修弁の間に挟み、簡単・確実・即座に角度0°～8°をレベル補正することができます。
- Φ75～Φ150
- 7.5K（2種）・10K（3種）
- FCD・内外面粉体塗装
- 全高＝50mm
- 上下の補修板を回転さすことにより最大 「0～8°」の角度補正を容易に行うことができます。
- 専用継手材（ボルト・ナット・ワッシャー）付
- ARFフランジ角度修傾継手の使用目的は、空気弁又は地下式消火栓の傾斜角度補正であります。よって配管フランジ等への使用はやめてください。

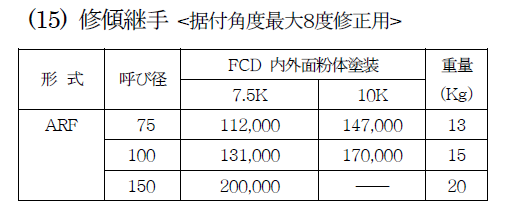

価格表
- ARF修傾継手 ＦＣＤ製（内外面粉体塗装）Φ75（7.5K） ￥150,000-
- ARF修傾継手 ＦＣＤ製（内外面粉体塗装）Φ75（10K） ￥197,000-
- ARF修傾継手 ＦＣＤ製（内外面粉体塗装）Φ100（7.5K） ￥176,000-
- ARF修傾継手 ＦＣＤ製（内外面粉体塗装）Φ100（10K）￥229,000-
カタログPDF
図面PDF
取扱説明書

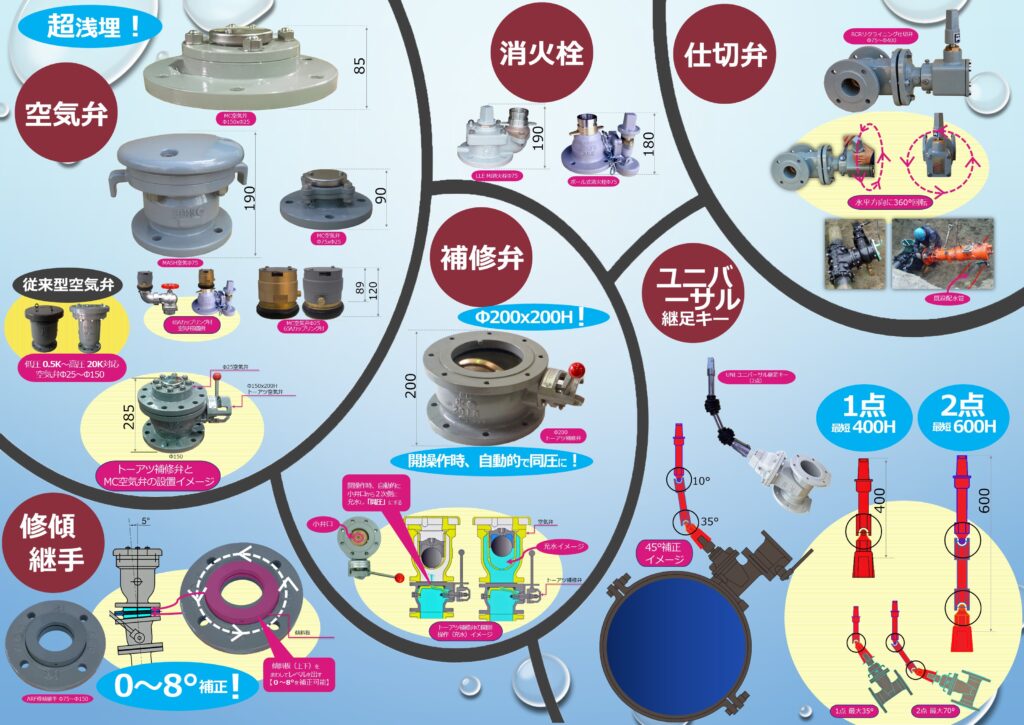

チヨダの「浅層埋設」製品案内
PDFカタログ
EM2型 Φ50 洗浄栓（地下式消火栓）
- Φ50消火栓
- 重量＝14Kg
- FCD・内外面粉体塗装（標準）
- 口金を 65A・50A・40A 交換可能！
- ドレンの設置の際、Φ50仕切弁で所定の箇所まで配管する手間等をかけず、本Φ50洗浄栓を使用することにより、スタンドパイプ（立管）とホースを接続し、任意の箇所へ放水することが可能です。
- Φ50洗浄性を使用する際、Φ50補修弁とあわせて設置することにより、維持管理が容易になります。
- Φ50補修弁は Φ50x100H・Φ50x150H の2種類を御用意しています。
- 価格 EM2 Φ50￥113,800-
カタログPDF
図面PDF

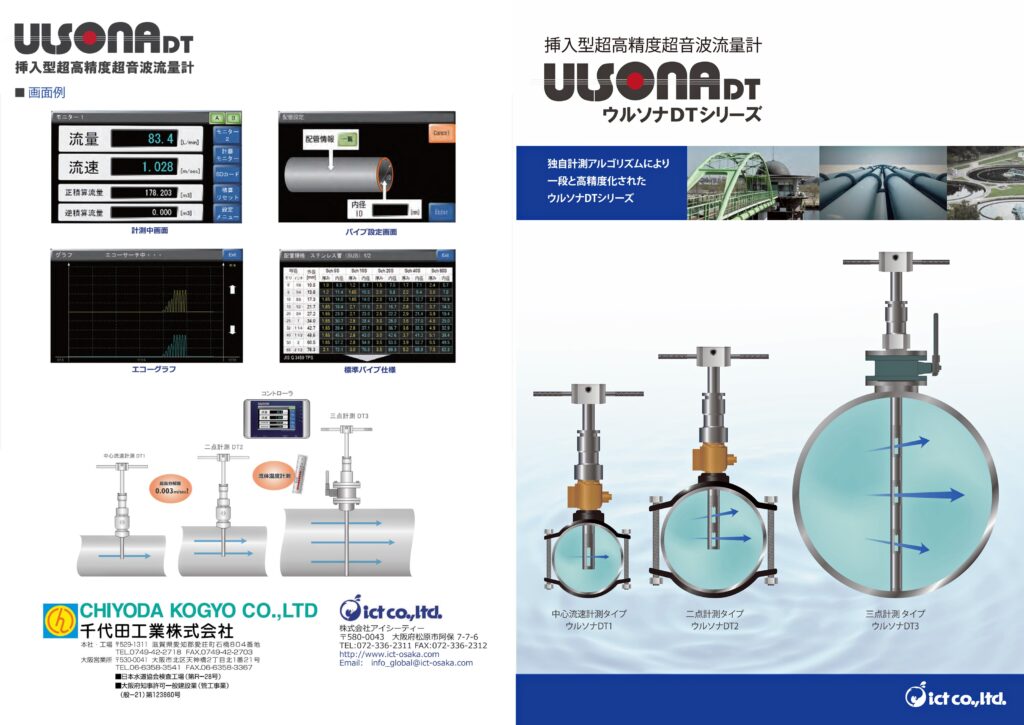

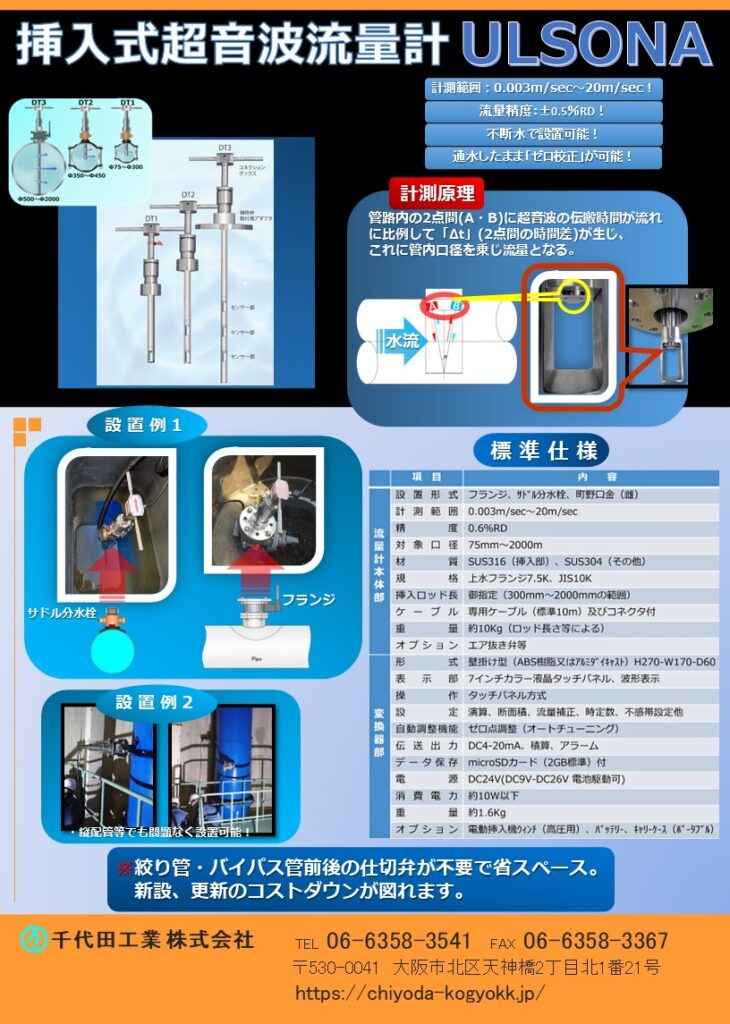

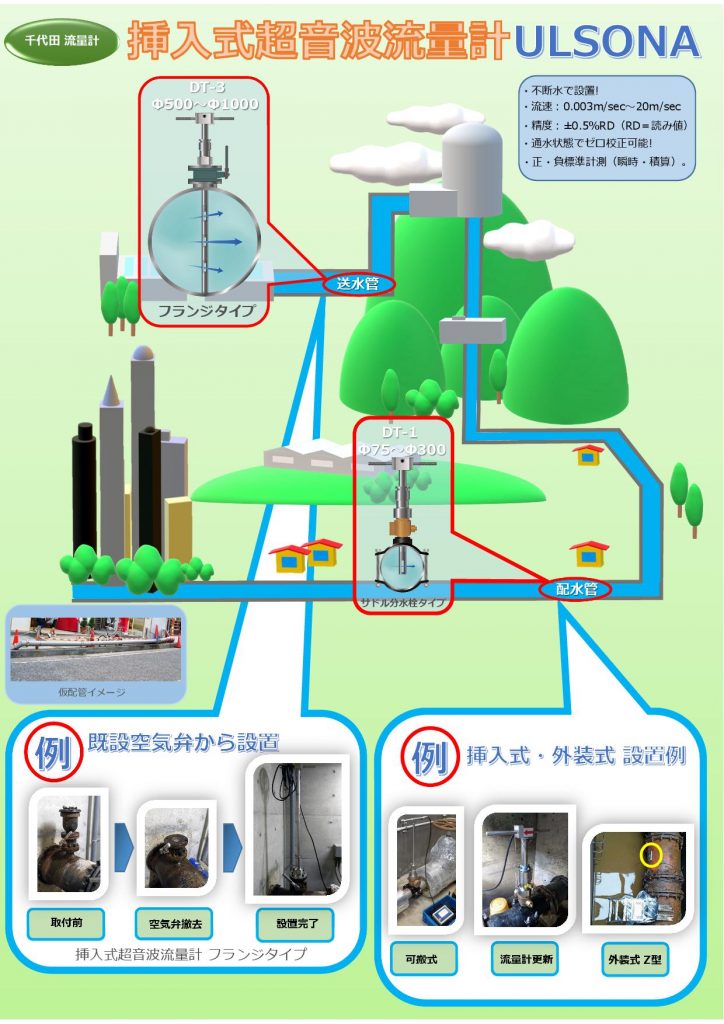

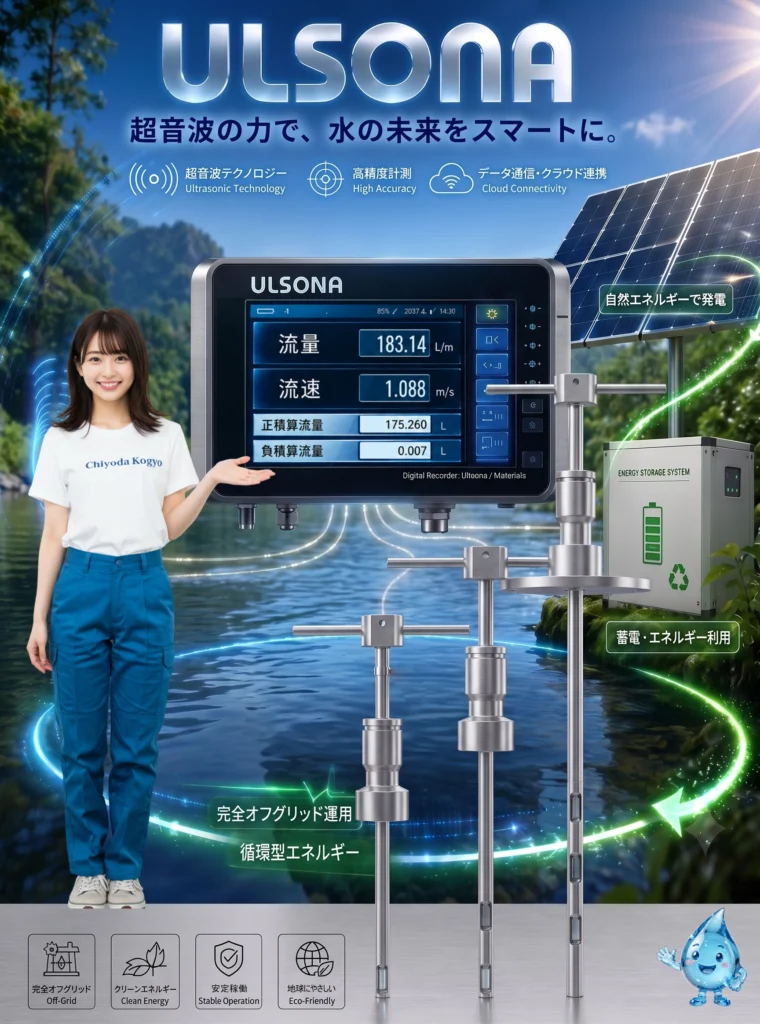

挿入式超音波流量計 ULSONA Φ75～Φ1000

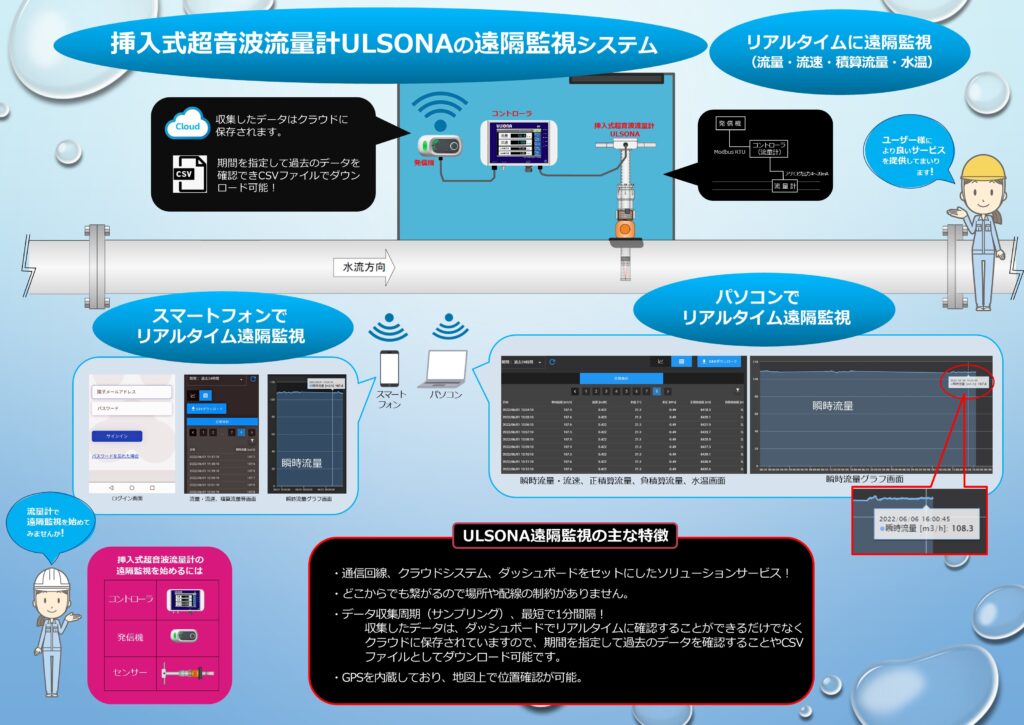

挿入式超音波流量計ULSONA-DT 遠隔監視システム
独自の計測アルゴリズムにより一段と高精度化されたウルソナDTシリーズ
- 不断水で設置！
- 計測範囲：流速0.003m/sec～20m/sec
- 精度：±0.5％forRD 流速0.5m/sec以上
- 通水状態でゼロ校正可能！
- 正・負標準計測（瞬時流量、積算流量共）
- 適用パイプサイズ ULSONA DT-1Φ75～Φ300 DT-2Φ350～Φ450 DT-3Φ500～Φ2000
- 標準仕様 流量計本体 材質オールステンレス製SUS316（挿入部）、SUS304（その他） 計測範囲：流速0.003m/sec～20m/sec 精度：±0.5％RD（読み値） 対象口径：75A～2000A 設置型式：フランジ、サドル分水栓50、口金町野65A 挿入ロッド長：御指定 （300mm～2000mmの範囲） ケーブル：専用ケーブル10m標準及びコネクタ付 重量：約10Kgロッド長による 測定流体：水、超純粋他 防水性能：IP68 動作温度：0～55° オプション：エア抜き弁等 コントローラ 型式：壁掛け型ABS樹脂又はアルミダイキャストW270xH170xD60 表示部：7インチカラータッチパネル 波形表示 操作：タッチパネル方式 設定：演算、断面積、流量補正、時定数、不感帯設定 自動調整機能：ゼロ点調整（オートチューニング） 伝送出力：4-20mA、積算、アラーム データ保存：microSDカード（2Gb標準）付 電源：DC24V(DC9-DC26V 電池駆動可) 消費電力：約10W以下 重量：約1.6Kg 防水性能：IP65相当 動作温度：-5～55° オプション：電動挿入機ウィンチ（高圧用）、バッテリー、キャリーケース（ポータブル用）
特徴1 設置コストがかからない
- 既存の補修弁（サドル分水栓、口金町野）に取付ける場合、断水や工事も不要で簡単に設置できるのが最大の特徴です。
特徴2 調整・校正の容易さ
- 設置されたウルソナDTの調整・校正はすべて自動化されています。
- 面倒な調整や校正作業もユーザーがコントローラのタッチパネルを操作するだけです。
特徴3 最新の超音波テクノロジーで高精度
- 最新のテクノロジーによりトランジットタイム計測精度は飛躍的に向上。流速分解能が0.003m/secという業界最高レベルの分解能を持ち、微小流量まで正確に測定することができます。
特徴4 設定
- 測定に必要なパラメータの設定は指示部のLCD画面を通して対話式で簡単設定。
特徴5 温度測定機能
- ウルソナDTは水温計測機能も有しています。
- ±1℃の精度で常時温度監視も可能です。（標準機能）
特徴6 充実した入出力
- パルス：正方向流量パルス、負方向流量パルス、エラー出力
- アナログ：流量(4-20mA) 流体温度(DC 1-5V)
- データ保存：microSDカード（CSV型式）
- コンピューター通信：Modbus 監視システムに直結できます。
特徴7 バックアップ機能
- ウルソナDT-2又はウルソナDT-3の場合、センサーに異常があっても残りのセンサーで計測を継続できます。
カタログPDF
ウルソナ価格表
図面PDF

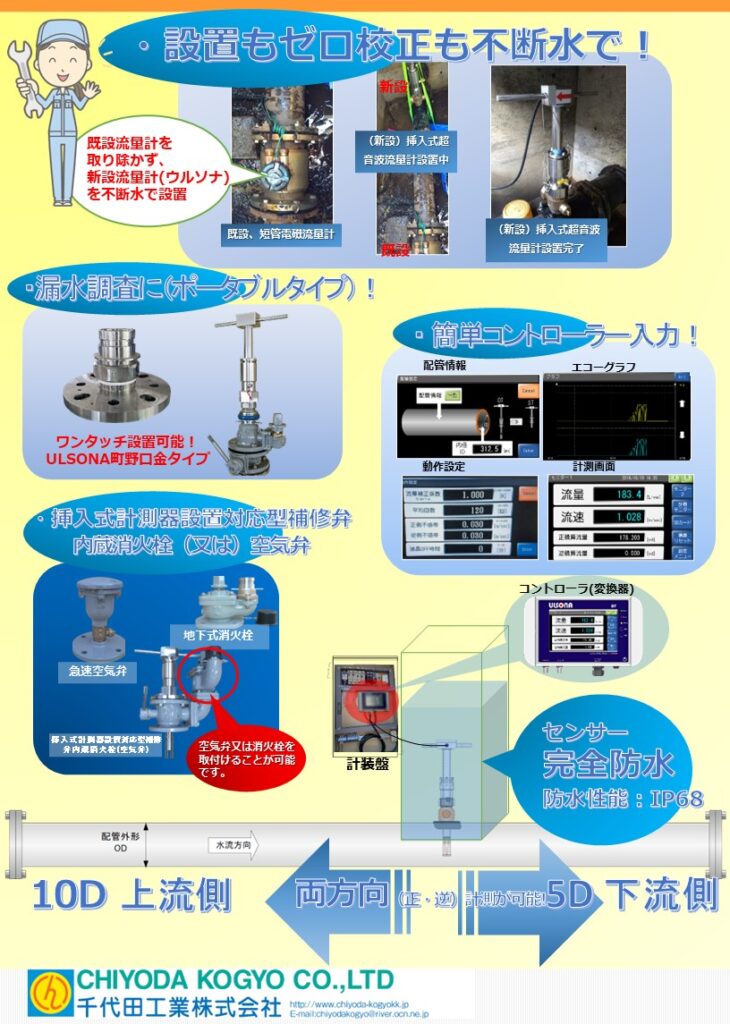

不断水で流量計（短管形電磁流量計）の更新が可能です。
挿入式超音波流量計ＵLＳＯNＡ-ＤTシリーズで流量計の更新！
- 流量計の更新には、後の流量計の更新を含めてメンテナンス等を想定し、可能であれば「バイパス管」を設置しておく必要があります。
- 下記の流量計設置現場の配管イメージは、あらかじめ「バイパス管」が設置されている場合の「流量計更新」イメージです。
流量計の更新を考えている場合でも、現場に「バイパス管」が設置されておらず断水を行うことが
困難な場合、弊社の扱う「挿入式超音波流量計 ＵLＳＯNＡ-ＤT」がお役に立ちます。
- 流量計更新の際、「バイパス管」がない場合でも、不断水で「流量計の更新」が可能です。
- 既設流量計の付近に「地下式消火栓」又は「空気弁」が設置されていれば、その補修弁を利用し「挿入式超音波流量計ＵLＳＯNＡ-ＤT」の設置が可能です。
また、対象配管に「サドル分水栓（Φ50のみ）」を設置できれば、サドル分水栓を利用し「挿入式超音波流量計ＵLＳＯNＡ-ＤT」の取付が可能です。 - 下記の図は、流量計設置配管に「バイパス管」がない場合に、「サドル付分水栓」を取付て、「挿入式超音波流量計ＵLＳＯNＡ-ＤT」を設置するイメージです。

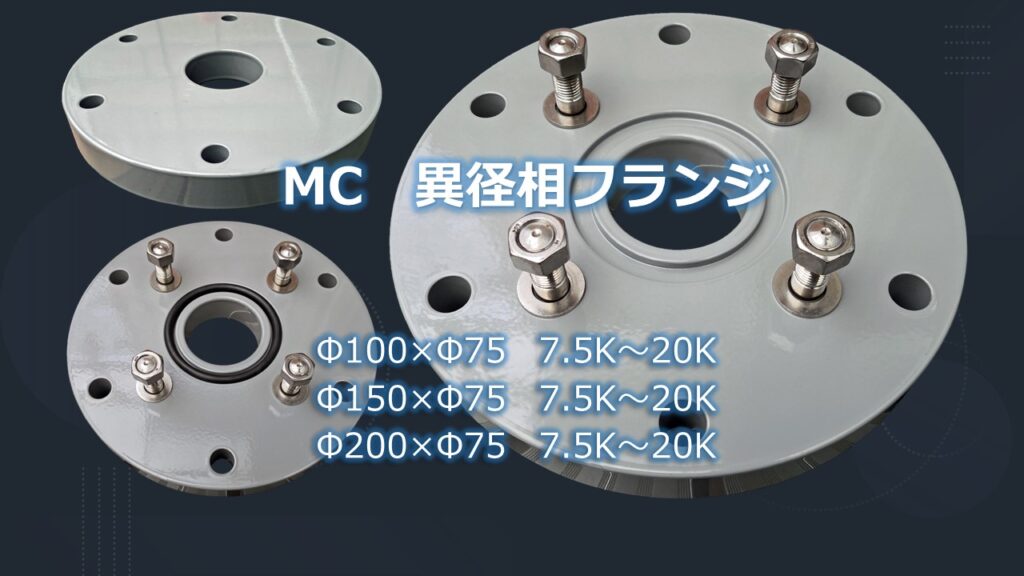

MC 異径相フランジ Φ100～Φ200 7.5K～20K フランジ厚み：35mm(全口径)
本体：FCD製・内外面粉体塗装（Φ75側植込みボルトナットワッシャー４組付）
仕様：7.5K～20K
※Φ100～Φ200すべてのフランジ厚み：35mm
- 75mm側にGFガスケット、M16ボルトナットワッシャーは付属しています。
MC 異径相フランジ PDF 御参考図
価 格
- Φ100xΦ75 7.5K ￥110,000- 10K ￥130,000-
- Φ150xΦ75 7.5K ￥120,000- 10K￥140,000-
- Φ200xΦ75 7.5K ￥130,000- 10K￥150,000-
- 納期：受注後約30日、 16K、20Kも御対応致します。御問合せ下さい。
