仕切弁 (制水弁・ゲート弁)Φ50~Φ500
水道用仕切弁は主に水道水を対象とした仕切弁です。水道の配管工事等の際、仕切弁で水を止めて、工事を行うなど重要な役割を担っています。水道管に比べ、より複雑な構造の仕切弁は、長期使用するために構造を極力シンプルにかつ強靭(出来る範囲で)にしています。水道規格仕切弁は JWWA B 120 ・ JWWA B 122 ・ 旧規格JIS B 2062などがあり、その他、製造メーカー独自の水道用仕切弁もあり、仕様は工事設計書等によります。水道用仕切弁 JWWA B 120の図面PDF、図面CADを御用意しています。
![](https://www.chiyoda-kogyokk.jp/wp/images/2024/03/2062-1024x1024.png)
埋設仕切弁(制水弁)用トルクリミッター(T字形開栓キー取付用)バルブトルク管理

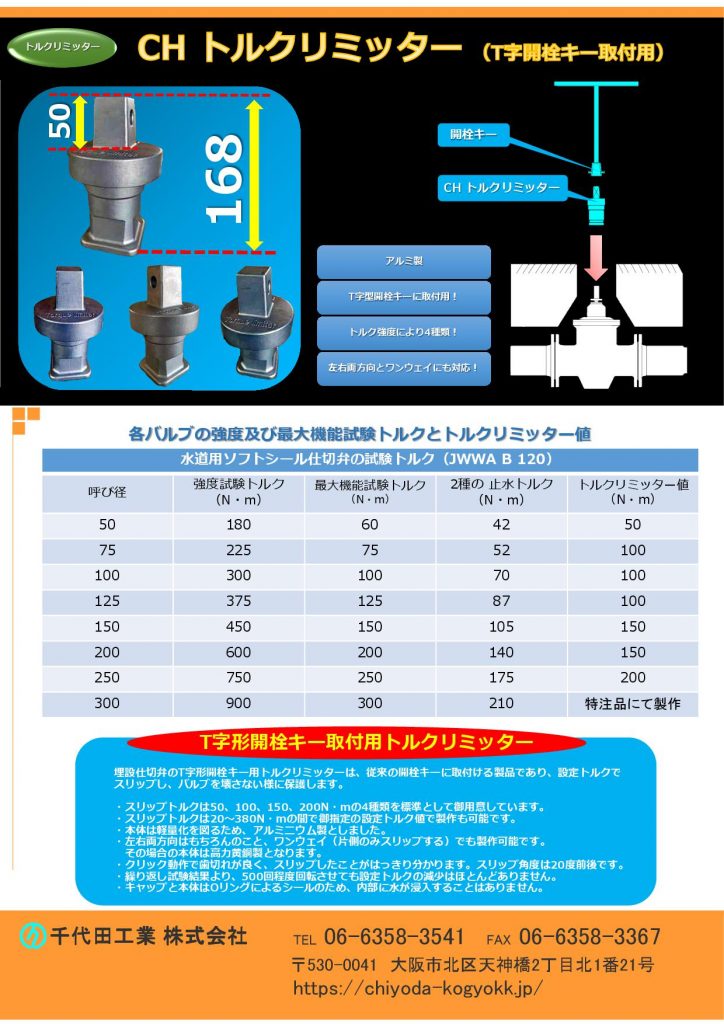

![過トルク防止 埋設仕切弁用トルクリミッター(T字形開栓キー取付用)
埋設仕切弁のT字形開栓キー(開栓器)用 CHトルクリミッターは、従来のT字形開栓キー(開栓器)に直接取り付けられる製品であり、あらかじめ設定したトルクでスリップし、バルブを壊さない様に保護します。
スリップトルクは50、100、150、200N・mの4種類を標準として御用意しています。(各バルブの強度及び最大機能試験トルク参考)
スリップトルクは20~380N・mの間で御指定の設定トルクで製作することも可能です。設定トルクが180N・m以下の場合のキャップはKSC08(外径Φ80)を使用し、それより大きい設定トルクの場合はKSC10(外径Φ100)を使用します。
本体は軽量化を図るため、アルミニウム製としキャップ部はステンレス製(SCS 13)としました。
左右両方向はもちろんのこと、ワンウェイ方式(片側のみスリップする)でも製作可能です。その場合の本体は高力黄銅製となります。
クリック動作で歯切れが良く、スリップしたことがはっきり分かります。スリップ角度が20度前後です。
繰り返し試験結果より、500回程度回転させても設定トルクの減少はほどんどありません。
キャップと本体はOリングよるシールのため、内部に水が浸入することはありません。
埋設小口径仕切弁の問題点
埋設用小口径仕切弁は、必要以上に過大なトルクで開閉される危険性があります。
その原因は、次の様なことによります。
キャップを見ただけでは小口径かどうか分かり難い。大口径並みに開閉操作する可能性がある。
メタルシート仕切弁かソフトシール仕切弁かが分かり難い。 ソフトシール仕切弁はキャップ上に「S」の文字が鋳出ししてあるが、確認されないこともある。メタルシート仕切弁並みに開閉操作する可能性がある。
全閉時、ソフトシール仕切弁の操作力の増加は緩慢であり、これで良いというトルクが分かり難いので、過大なトルクで締め込む。
その結果、パッキン箱締付部からの漏水・ボルトの破損や「めねじこま」の破損による開閉不良が発生した事例があります。
対策とその問題
対策の一つとして、開閉を示す指針を設け、全閉したらそれ以上締め付けない様にすることが考えられます。しかし、この方法は、全閉位置は確認できても適正な全閉トルクかどうかは分からないために本質的な対策にはなりません。そこで、これ以上締め付けたらいけないトルクでスリップする、トルクリミッター(スリップ機構)を取付ける方法が考えられます。](https://www.chiyoda-kogyokk.jp/wp/images/2022/09/CH-トルクリミッター-1-730x1024.jpg)
埋設仕切弁のT字形開栓キー(開栓器)用 CHトルクリミッターは、従来のT字形開栓キー(開栓器)に直接取り付けられる製品であり、あらかじめ設定したトルクでスリップし、バルブを壊さない様(バルブのトルク管理)に保護します。
- スリップトルクは50、100、150、200N・mの4種類を標準として御用意しています。(各バルブの強度及び最大機能試験トルク参考)
- スリップトルクは20~380N・mの間で御指定の設定トルクで製作することも可能です。設定トルクが180N・m以下の場合のキャップはKSC08(外径Φ80)を使用し、それより大きい設定トルクの場合はKSC10(外径Φ100)を使用します。
- 本体は軽量化を図るため、アルミニウム製としキャップ部はステンレス製(SCS 13)としました。
- 左右両方向はもちろんのこと、ワンウェイ方式(片側のみスリップする)でも製作可能です。その場合の本体は高力黄銅製となります。
- クリック動作で歯切れが良く、スリップしたことがはっきり分かります。スリップ角度が20度前後です。
- 繰り返し試験結果より、500回程度回転させても設定トルクの減少はほどんどありません。
- キャップと本体はOリングよるシールのため、内部に水が浸入することはありません。
埋設小口径仕切弁の問題点
埋設用小口径仕切弁は、必要以上に過大なトルクで開閉される危険性があります。
その原因は、次の様なことによります。
- キャップを見ただけでは小口径かどうか分かり難い。大口径並みに開閉操作する可能性がある。
- メタルシート仕切弁かソフトシール仕切弁かが分かり難い。 ソフトシール仕切弁はキャップ上に「S」の文字が鋳出ししてあるが、確認されないこともある。メタルシート仕切弁並みに開閉操作する可能性がある。
- 全閉時、ソフトシール仕切弁の操作力の増加は緩慢であり、これで良いというトルクが分かり難いので、過大なトルクで締め込む。
その結果、パッキン箱締付部からの漏水・ボルトの破損や「めねじこま」の破損による開閉不良が発生した事例があります。
対策とその問題
- 対策の一つとして、開閉を示す指針を設け、全閉したらそれ以上締め付けない様にすることが考えられます。しかし、この方法は、全閉位置は確認できても適正な全閉トルクかどうかは分からないために本質的な対策にはなりません。そこで、これ以上締め付けたらいけないトルクでスリップする、トルクリミッター(スリップ機構)を取付ける方法が考えられます。
価 格
- ¥88,000-
トルクリミッター カタログ PDF
トルクリミッター 図面 PDF
MC 異径相フランジ Φ100~Φ200 7.5K~20K フランジ厚み:全口径35mm

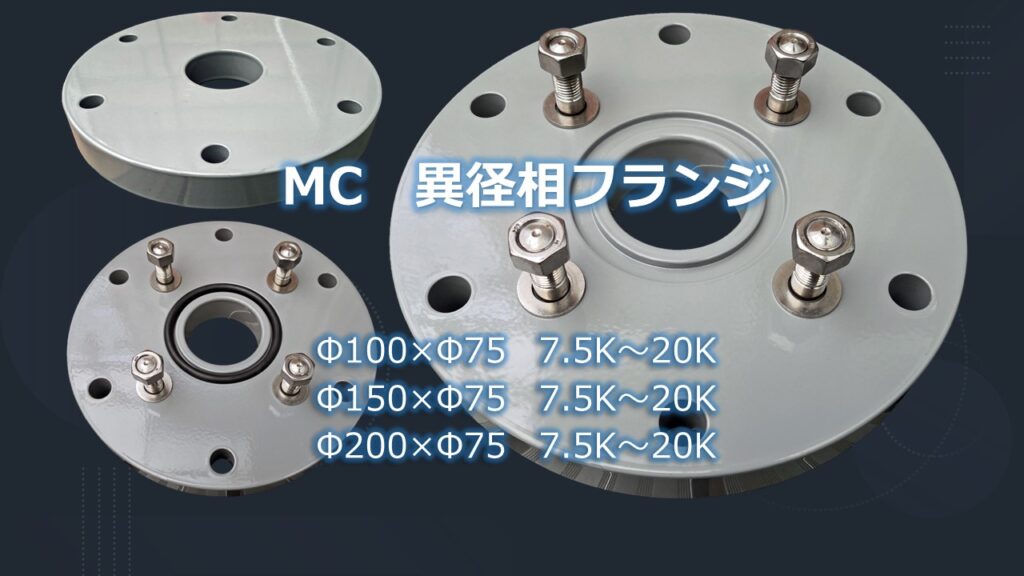

![MC 異径フランジΦ100~Φ200 のPR画像です。](https://www.chiyoda-kogyokk.jp/wp/images/2023/06/MC 異径相フランジ-1-1024x576.jpg)
本体:FCD製・内外面粉体塗装(Φ75側植込みボルトナットワッシャー4組付)
仕様:7.5K~20K
※Φ100~Φ200すべてのフランジ厚み:35mm
- 75mm側にGFガスケット、M16ボルトナットワッシャーは付属しています。
図 面
価 格
- Φ100xΦ75 7.5K ¥110,000- 10K ¥130,000-
- Φ150xΦ75 7.5K ¥120,000- 10K¥140,000-
- Φ200xΦ75 7.5K ¥130,000- 10K¥150,000-
- 納期:受注後約30日、 16K、20Kも御対応致します。御問合せ下さい。
御問合せ先 ➡ 大阪06-6358-3541
水道用ソフトシール仕切弁
![水道用ソフトシール仕切弁
JWWA B 120水道用ソフトシール仕切弁 規格品です。
Φ50~Φ500(Φ50~Φ200迄 浅層埋設基準600mmに対応可能)
止水昨日は弁体の表面に被覆されたゴムライニングをを弁箱底面に圧着させ、ゴムの反発弾性を利用し止水します。ダブルシート構造としたため、止水性能が一段と向上しました。弁箱底部がストレート構造の為、流れがスムーズで異物の蓄積もなく、内外面粉体塗装なので、錆水(赤水)の発生を防ぎます。](https://www.chiyoda-kogyokk.jp/wp/images/2021/04/ソフトシール仕切弁-724x1024.jpg)
- JWWA B 120水道用ソフトシール仕切弁 規格品です。
- Φ50~Φ500(Φ50~Φ200迄 浅層埋設基準600mmに対応可能)
- 止水機能は弁体の表面に被覆されたゴムライニングをを弁箱底面に圧着させ、ゴムの反発弾性を利用し止水します。ダブルシート構造としたため、止水性能が一段と向上しました。弁箱底部がストレート構造の為、流れがスムーズで異物の蓄積もなく、内外面粉体塗装なので、錆水(赤水)の発生を防ぎます。

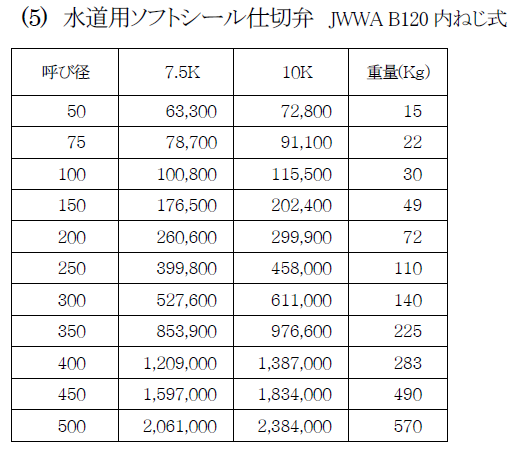

価格表
![](https://www.chiyoda-kogyokk.jp/wp/images/2023/02/B120ソフトシール.png)
カタログPDF
図面PDF
図面CAD
![](https://www.chiyoda-kogyokk.jp/wp/images/2023/03/着脱丸ハンドル-724x1024.jpg)
![](https://www.chiyoda-kogyokk.jp/wp/images/2023/03/CHグリップ付ハンドル-1024x724.png)
コロナル型仕切弁
![コロナル型仕切弁
Φ50~Φ500
安全軸封!
軽トルク!
グランドパッキンとして「Xリング」と「Oリング」との2重シール!](https://www.chiyoda-kogyokk.jp/wp/images/2021/04/CRNコロナル型-水道用仕切弁-1-724x1024.jpg)
- Φ50~Φ500
- 安全軸封!
- 軽トルク!
- グランドパッキンとして「Xリング」と「Oリング」との2重シール!

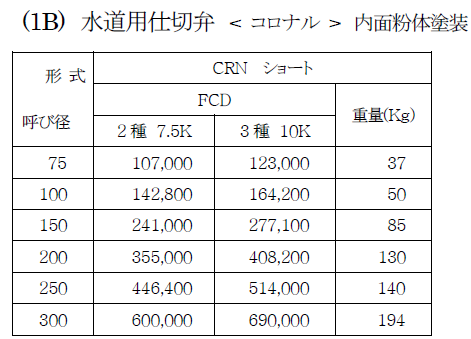

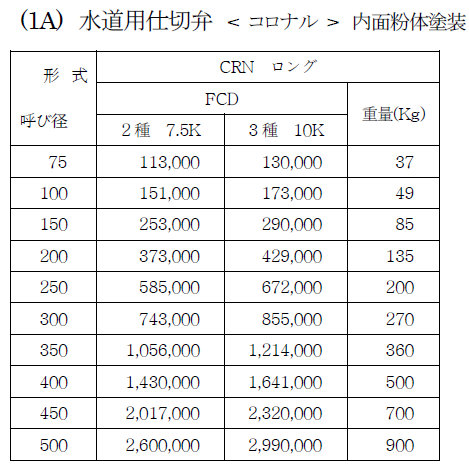

価格表
![](https://www.chiyoda-kogyokk.jp/wp/images/2023/02/コロナル ショート.png)
![](https://www.chiyoda-kogyokk.jp/wp/images/2023/02/コロナル ロング.png)
カタログPDF
図面PDF
JWWA B 122 水道用仕切弁
![水道用JWWA B 122 仕切弁
JWWA B 122 規格仕切弁
「JWWA B 120ソフトシール仕切弁」と共に「 JWWA B 122仕切弁」もポピュラーな仕切弁です。
Φ50~Φ500
7.5K(2種)~20K(5種)迄!
弁体を片勾配タイプに製作も可能!](https://www.chiyoda-kogyokk.jp/wp/images/2021/04/JWWA-B-122-724x1024.jpg)
- JWWA B 122 規格仕切弁
- 「JWWA B 120ソフトシール仕切弁」と共に「 JWWA B 122仕切弁」もポピュラーな仕切弁です。
- Φ50~Φ500
- 7.5K(2種)~20K(5種)迄!
- 弁体を片勾配タイプに製作も可能!

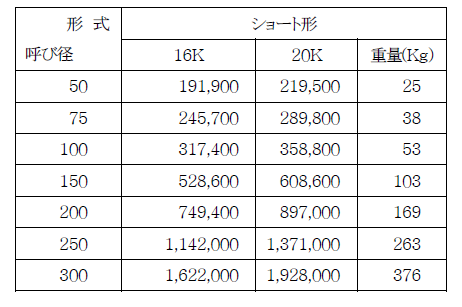

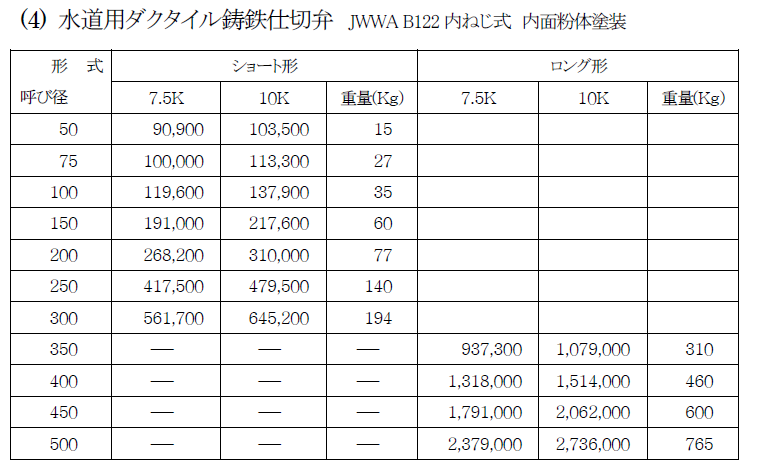

価格表
![](https://www.chiyoda-kogyokk.jp/wp/images/2023/02/B122-7.5K-10K.png)
![](https://www.chiyoda-kogyokk.jp/wp/images/2023/02/B122-16K-20K.png)
カタログPDF
図面PDF
RCRリクライニング仕切弁
![RCRリクライニング仕切弁
Φ75~Φ400
FCD・内外面紛体塗装(標準)!
不断水工事の斜め穿孔の際、キャップが360度回転することにより、工事後もバルブとして使用可能!](https://www.chiyoda-kogyokk.jp/wp/images/2021/04/RCR-1-730x1024.jpg)
- Φ75~Φ400
- FCD・内外面紛体塗装(標準)!
- 不断水工事の斜め穿孔の際、キャップが360度回転することにより、工事後もバルブとして使用可能!
RCRリクライニング仕切弁の開閉操作キャップ可変の動作イメージ動画です

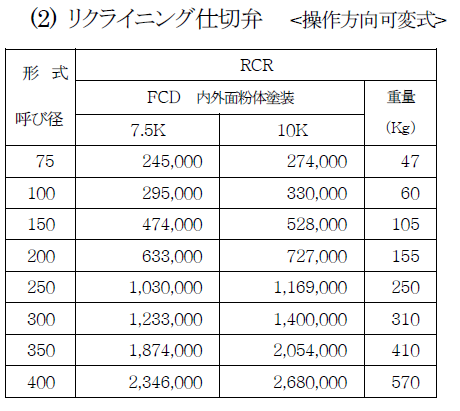

価格表
![](https://www.chiyoda-kogyokk.jp/wp/images/2023/02/リクライニング仕切弁.png)
カタログPDF
図面PDF
浅埋設専用カタログ
![千代田工業㈱オリジナル製品案内カタログ(浅層埋設に特化した製品をラインナップしている)空気弁、地下式消火栓、仕切弁(制水弁、スルースバルブ、スルース弁)、補修弁、ARF修傾継(空気弁のゆがみ許容範囲2°修正が可能で、ARF修傾継手の修正範囲は0°~8°で、しかも簡単に現場で施工が可能)、ユニバーサル継足しキー(ユニバーサル継足しキーは不断水工法【メーカーは 大成機工㈱、コスモ工機㈱、㈱水研】での工事施工の特殊な種類で、対象配管のブンキ工事の際、対象反感のすぐ横に配管がある場合、その配管をかわすため、斜め穿孔工事を行う場合があるが、その際に使用する斜め穿孔用のバルブメーカーが大成機工㈱、コスモ工機㈱、㈱水研などがある。千代田工業㈱のユニバーサル継足しキーは不断水専用バルブで使用できる特殊な継足しキーでもある。㈱水研の不断水工事用の製品として
EM不断水工法のエス分岐バルブ・エスゲートEX、エスゲートVPエスブンキバルブ・EFブンキソフトなどがある。コスモ工機㈱の製品として、
コスモ耐震型ロータリーバルブ・コスモ耐震型ロックバルブ・コスモバルブ耐震型・STソフト・STソフト免震タイプESTCPFPなどがある。大成機工㈱の製品としては、
耐震形ヤノ丁字管TⅡ型・耐震形ヤノ丁字管K型、ヤノ丁字管S型(TY-105石綿管・塩ビ管・鋼管用ポリ管用)、耐震型割丁字管ヤノ・フレックス丁字管TⅡ型などがあるがこれらの製品のバルブキャップにユニバーサル継足しキーを取付可能である。](https://www.chiyoda-kogyokk.jp/wp/images/2023/06/浅埋専用カタログ-A3表裏-1-4-1024x725.jpg)
(旧)JIS B 2062 水道用仕切弁
![(旧)JIS B 2062 水道用仕切弁
Φ50~Φ500
旧規格 (JIS B 2062)の水道用仕切弁です。
もっとも古い水道用仕切弁で、未だ仕様されていますが、弊社では各種部品を取り揃えています。](https://www.chiyoda-kogyokk.jp/wp/images/2021/04/JIS-B-2062-724x1024.jpg)
- Φ50~Φ500
- 旧規格 (JIS B 2062)の水道用仕切弁です。
- もっとも古い水道用仕切弁で、未だ仕様されていますが、弊社では各種部品を取り揃えています。
- 価格は御問合せ下さい。⇒ (大阪)06-6358-3541
カタログPDF
図面PDF
![](https://www.chiyoda-kogyokk.jp/wp/images/2024/03/キャップ-1024x1024.png)
GX受口用カバー
![GX受口用カバー
Φ75~Φ400
GX異形管・GXソフトシール仕切弁に簡単着脱
強靭な止水能力で管路水圧試験にもOK!
給水取出しにもOK!
管末の泥吐きにもOK!](https://www.chiyoda-kogyokk.jp/wp/images/2021/04/GX受口用カバー-001-724x1024.jpg)
- Φ75~Φ400
- GX異形管・GXソフトシール仕切弁に簡単着脱
- 強靭な止水能力で管路水圧試験にもOK!
- 給水取出しにもOK!
- 管末の泥吐きにもOK!

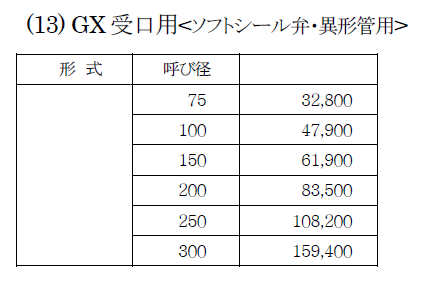

価格表
![](https://www.chiyoda-kogyokk.jp/wp/images/2023/02/GX受口用カバー.png)
カタログPDF
図面PDF
NS受口用カバー
![NS受口用カバー
Φ75~Φ500
NS異形管・NSソフトシール仕切弁に簡単着脱!
強靭な止水能力で管路水圧試験にも使用可能!
管末の泥吐きにもOK!
給水取出しもOK!](https://www.chiyoda-kogyokk.jp/wp/images/2021/04/NS受口用カバー-724x1024.jpg)
- Φ75~Φ500
- NS異形管・NSソフトシール仕切弁に簡単着脱!
- 強靭な止水能力で管路水圧試験にも使用可能!
- 管末の泥吐きにもOK!
- 給水取出しもOK!
NS受口用カバーの自社強度耐久試験の動画です(ショートバージョン)
NS受口用カバーの自社強度耐久試験の動画です(ロングバージョン)

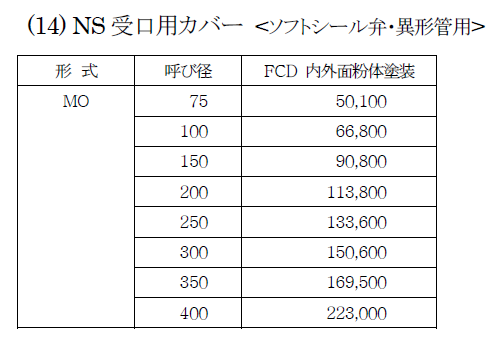

価格表
![](https://www.chiyoda-kogyokk.jp/wp/images/2023/02/NS受口用カバー.png)
カタログPDF
図面PDF
着脱式 丸ハンドル
![着脱式 丸ハンドル
Φ50~Φ300(バルブ口径)
紛体塗装・合成樹脂塗装にも対応可能!
バルブ口径 又は ハンドル外径を御指示下さい。
開閉方向(左右)を御指示下さい](https://www.chiyoda-kogyokk.jp/wp/images/2021/04/着脱丸ハンドル-724x1024.jpg)
グリップハンドル付丸ハンドル(オプション)
![](https://www.chiyoda-kogyokk.jp/wp/images/2023/03/20211124-o1124-CHグリップ付ハンドル-1024x724.png)
- Φ50~Φ300(バルブ口径)
- 紛体塗装・合成樹脂塗装にも対応可能!
- バルブ口径 又は ハンドル外径を御指示下さい。
- 開閉方向(左右)を御指示下さい。
価格表
![](https://www.chiyoda-kogyokk.jp/wp/images/2023/02/着脱丸ハンドル.png)
