補修弁 (JWWA B 126)  Φ50~Φ200

【目 次】

  1. 補修弁 (JWWA B 126) Φ50~Φ200
  2. -1 JWWA B 126 レバー式補修弁 Φ75 x 100H
    -2 JWWA B 126 キャップ式補修弁 Φ75 x 100H
  3. -1 JWWA B 126 ボール式レバー補修弁 Φ75 x 150H
    -2 JWWA B 126 ボール式キャップ補修弁 Φ75 x 150H
  4. 異径ボール式補修弁 Φ75 x Φ100 x 150
  5. ボール式レバー補修弁 Φ75 x 200H
  6. -1 JWWA B 126 ボールレバー式補修弁 Φ100 x 200H
    -2 JWWA B 126 ボール式キャップ補修弁 Φ100 x 200H
  7. ボール式補修弁 Φ150x 280H
  8. ボール式補修弁 Φ200x 360H
  9. TO トーアツ補修弁 Φ75 ~ Φ200
  10. 地上式消火栓用ボール式補修弁 Φ75 x 150H
  11. ボール式補修弁 Φ50 x 100H・Φ50 x 150H
  12. 水道用補修弁について
  13. ARF 修傾継手 (フランジ角度補正・修正)
  14. MC 異径相フランジ Φ100~Φ200 7.5K~20K フランジ厚み:全口径35mm



補修弁 (JWWA B 126)  Φ50~Φ200

JWWA B 126 ボール式レバー補修弁 Φ75x100H

JWWA B 126 ボール式レバー補修弁 Φ75x100H
JWWA B 126 規格補修弁
FCD・内外面紛体塗装(標準)
7.5K(2種)~16K(4種)
ボール弁体は樹脂製ですが砲金製又はステンレス製にも対応しています。

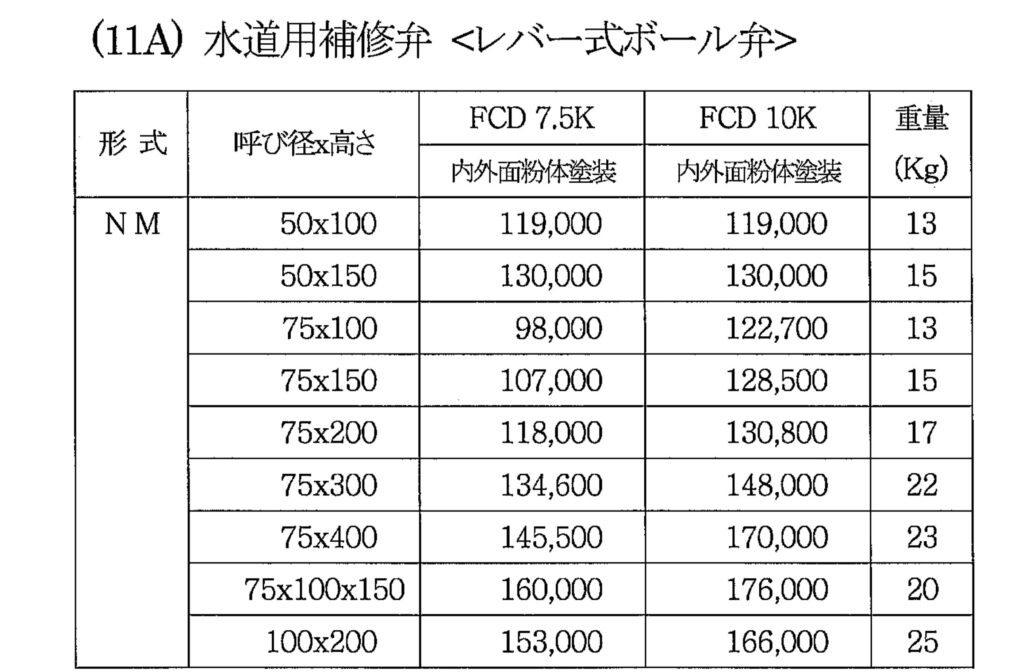

価格表
形式:NM型 水道用補修弁(レバー式ボール弁)の価格表です。
カタログPDF
図面PDF
図面CAD

JWWA B 126 キャップ式補修弁 Φ75 x 100H

JWWA B 126 キャップ式補修弁 Φ75 x 100H
JWWA B 126 規格補修弁
FCD・内外面紛体塗装(標準)
7.5K(2種)~16K(4種)
ボール弁体は樹脂製ですが砲金製又はステンレス製にも対応しています。
レバー式補修弁は直接「手」で開閉を行うことに対して、キャップ式補修弁は開栓キーを使用して開閉を行える為、安全性と操作性に優れています。
価格表
形式:NMB型 水道用補修弁(キャップ式ボール弁)の価格表です。
カタログPDF
図面PDF

JWWA B 126 ボール式レバー補修弁 Φ75 x 150H

JWWA B 126 ボール式レバー補修弁 Φ75 x 150HJWWA B 126 規格補修弁
FCD・内外面紛体塗装(標準)
7.5K(2種)~16K(4種)
ボール弁体は樹脂製ですが砲金製又はステンレス製にも対応しています。
この補修弁の通路(流路)はΦ75ですが、Φ75x100Hの補修弁の通路はΦ65で、Φ75通路の補修弁はΦ75x150H以上の補修弁となります。
価格表
水道用補修弁(レバー式ボール弁)の価格表です。
カタログPDF
図面PDF

JWWA B 126 ボール式キャップ補修弁 Φ75 x 150H

ボール式キャップ補修弁 Φ75 x 150H
JWWA B 126 規格補修弁
FCD・内外面紛体塗装(標準)
7.5K(2種)~16K(4種)
ボール弁体は樹脂製ですが砲金製又はステンレス製にも対応しています。
この補修弁の通路(流路)はΦ75ですが、Φ75x100Hの補修弁の通路はΦ65で、Φ75通路の補修弁はΦ75x150H以上の補修弁となります
価格表
水道用補修弁(キャップ式ボール弁)の価格表です。
カタログPDF
図面PDF

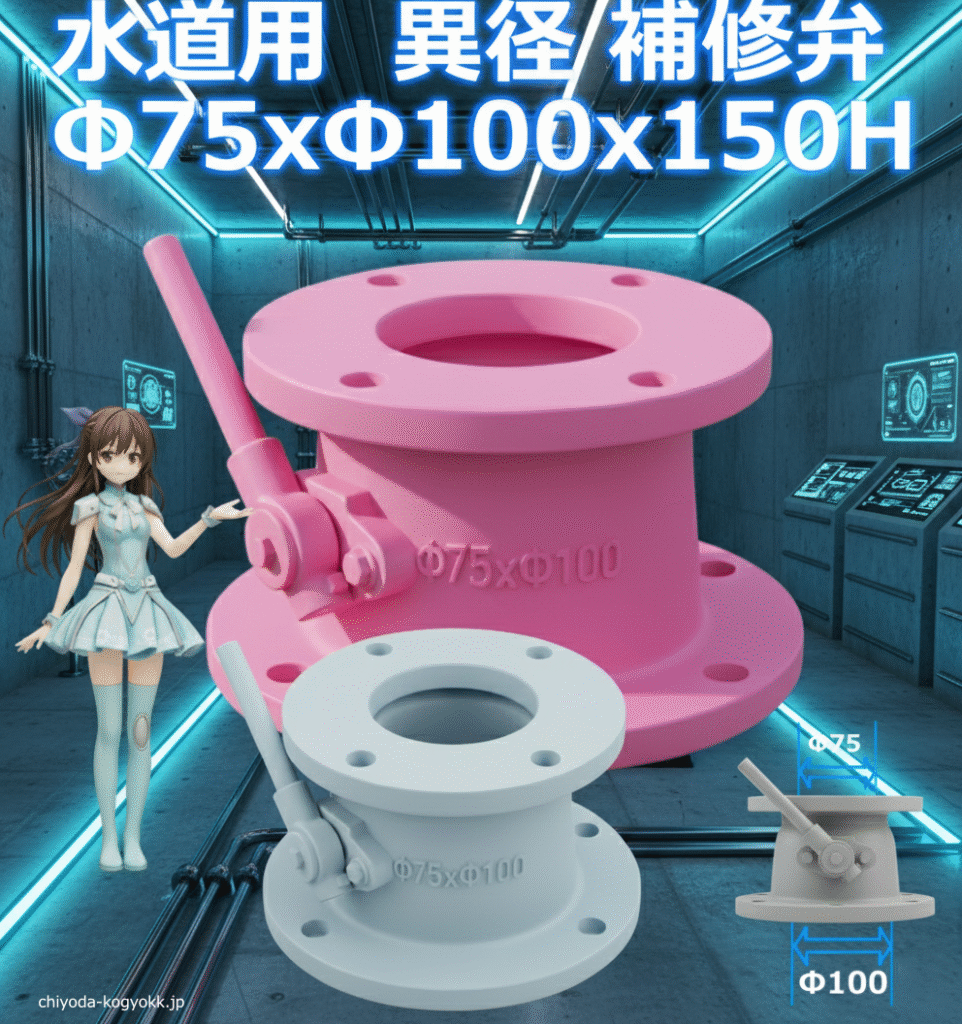

異径ボール式補修弁 Φ75 x Φ100 x 150

異径ボール式補修弁 Φ75 x Φ100 x 150
FCD・内外面紛体塗装(標準)
7.5K(2種)~16K(4種)
ボール弁体は樹脂製ですが砲金製又はステンレス製にも対応しています。
この補修弁の通路(流路)はΦ75ですが、Φ75x100Hの補修弁の通路はΦ65で、Φ75通路の補修弁はΦ75x150H以上の補修弁となります。
価格表
水道用補修弁(レバー式ボール弁)の価格表です。
カタログPDF
図面PDF(レバー式)
図面PDF(キャップ式)

ボール式レバー補修弁 Φ75 x 200H

ボール式レバー補修弁 Φ75 x 200H
Φ75 x 200H~400H まで対応しています。埋設深度に応じ面間を200mm~400mm御用意しています。
FCD・内外面紛体塗装(標準)
7.5K(2種)~16K(4種)
ボール弁体は樹脂製ですが砲金製又はステンレス製にも対応しています。
価格表
水道用補修弁(レバー式ボール弁)の価格表です。
図面PDF(レバー式)
図面PDF(キャップ式)

JWWAB B 126 ボール式補修弁 Φ100 x 200H

JWWAB B 126 ボール式補修弁 Φ100 x 200H規格補修弁
FCD・内外面紛体塗装(標準)
7.5K(2種)~16K(4種)
ボール弁体は真鍮製ですがステンレス製にも対応しています。
価格表
水道用補修弁(レバー式ボール弁)の価格表です。
カタログPDF
図面PDF

JWWA B 126 ボール式キャップ補修弁 Φ100 x 200H

JWWA B 126 ボール式キャップ補修弁 Φ100 x 200H規格補修弁
FCD・内外面紛体塗装(標準)
7.5K(2種)~16K(4種)
ボール弁体は真鍮製ですがステンレス製にも対応しています。
レバー式補修弁は直接「手」で開閉を行うことに対して、キャップ式補修弁は開栓キーを使用して開閉を行える為、安全性と操作性に優れています。
価格表
水道用補修弁(キャップ式ボール弁)の価格表です。
カタログPDF
図面PDF

ボール式補修弁 Φ150x 280H

FCD・内外面紛体塗装(標準)
7.5K(2種)~16K(4種)
レバー式補修弁は直接「手」で開閉を行うことに対して、キャップ式補修弁は開栓キーを使用して開閉を行える為、安全性と操作性に優れています。
価格表
水道用補修弁(キャップ式ボール弁)の価格表です。
カタログPDF
図面PDF

ボール式補修弁 Φ200x 360H

ボール式補修弁 Φ200x 360H
FCD・内外面紛体塗装(標準)
7.5K(2種)~16K(4種)
レバー式補修弁は直接「手」で開閉を行うことに対して、キャップ式補修弁は開栓キーを使用して開閉を行える為、安全性と操作性に優れています。
弁体はステンレス製(SUS 304)を使用しています。
価格表
水道用補修弁(キャップ式ボール弁)の価格表です。
カタログPDF
図面PDF

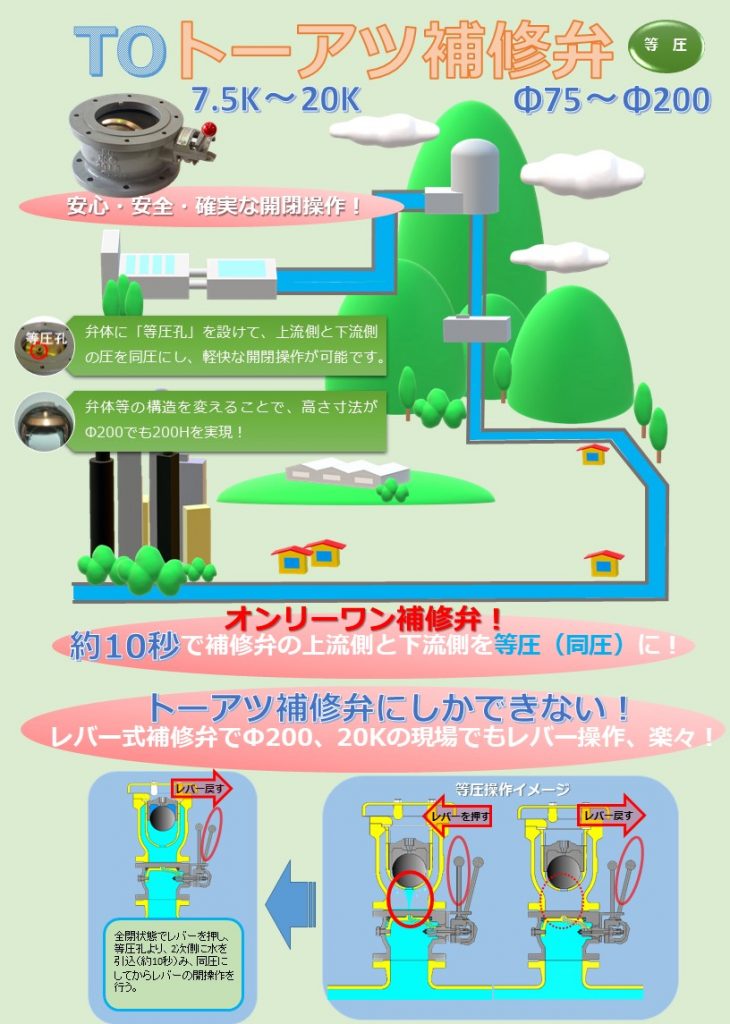

TO トーアツ補修弁 Φ75 ~ Φ200

TO トーアツ補修弁 Φ75 ~ Φ200
7.5K(2種)~20K(5種)
FCD・内外面紛体塗装(標準)
レバーハンドルでの開閉操作が圧の高下に関係なく軽々!
弁開閉時の弁座への負荷が抑制されるため、摩耗等の劣化が少なく、長期使用が可能!
特殊弁体構造により、面管が低く抑えられています(例 Φ200の全高は200mm)。

トーアツ補修弁の特長

TO トーアツ補修弁 Φ75 ~ Φ200
7.5K(2種)~20K(5種)
FCD・内外面紛体塗装(標準)
レバーハンドルでの開閉操作が圧の高下に関係なく軽々!
弁開閉時の弁座への負荷が抑制されるため、摩耗等の劣化が少なく、長期使用が可能!
特殊弁体構造により、面管が低く抑えられています(例 Φ200の全高は200mm)。
価格表
水道用補修弁(トーアツ式)の価格表です。

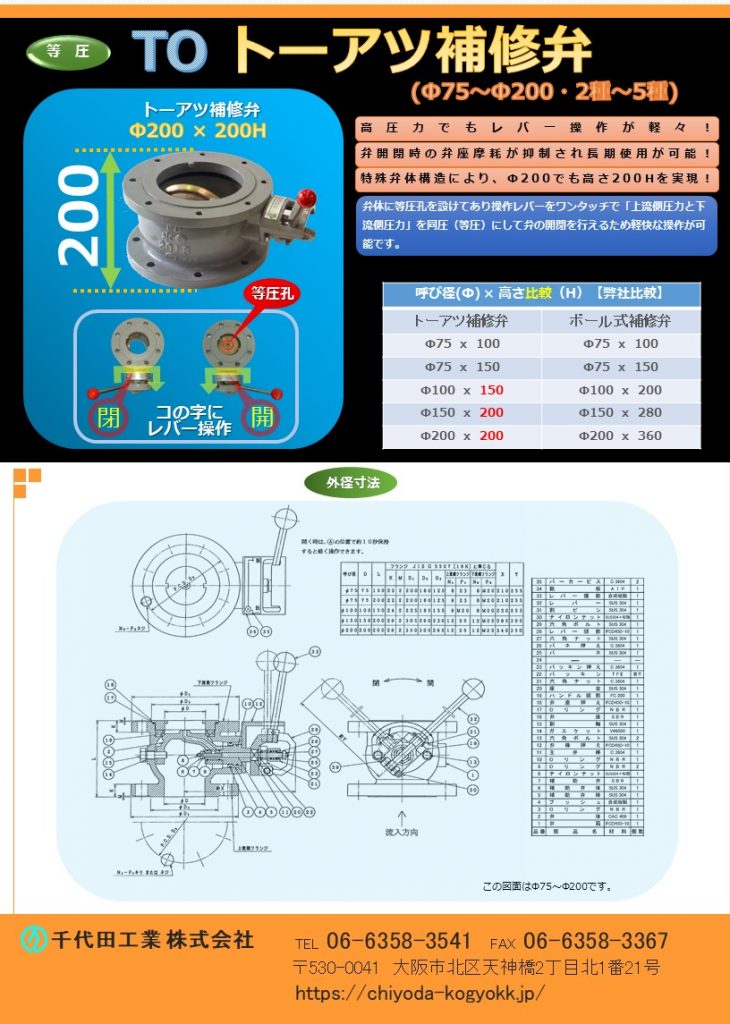

カタログPDF(2ページ)
図面PDF
図面CAD
浅埋専用カタログ
千代田工業㈱オリジナル製品案内カタログ(浅層埋設に特化した製品をラインナップしている)空気弁、地下式消火栓、仕切弁(制水弁、スルースバルブ、スルース弁)、補修弁、ARF修傾継(空気弁のゆがみ許容範囲2°修正が可能で、ARF修傾継手の修正範囲は0°~8°で、しかも簡単に現場で施工が可能)、ユニバーサル継足しキー(ユニバーサル継足しキーは不断水工法【メーカーは 大成機工㈱、コスモ工機㈱、㈱水研】での工事施工の特殊な種類で、対象配管のブンキ工事の際、対象反感のすぐ横に配管がある場合、その配管をかわすため、斜め穿孔工事を行う場合があるが、その際に使用する斜め穿孔用のバルブメーカーが大成機工㈱、コスモ工機㈱、㈱水研などがある。千代田工業㈱のユニバーサル継足しキーは不断水専用バルブで使用できる特殊な継足しキーでもある。㈱水研の不断水工事用の製品として
EM不断水工法のエス分岐バルブ・エスゲートEX、エスゲートVPエスブンキバルブ・EFブンキソフトなどがある。コスモ工機㈱の製品として、
コスモ耐震型ロータリーバルブ・コスモ耐震型ロックバルブ・コスモバルブ耐震型・STソフト・STソフト免震タイプESTCPFPなどがある。大成機工㈱の製品としては、
耐震形ヤノ丁字管TⅡ型・耐震形ヤノ丁字管K型、ヤノ丁字管S型(TY-105石綿管・塩ビ管・鋼管用ポリ管用)、耐震型割丁字管ヤノ・フレックス丁字管TⅡ型などがあるがこれらの製品のバルブキャップにユニバーサル継足しキーを取付可能である。

地上式消火栓用ボール式補修弁 Φ75 x 150H

地上式消火栓用ボール式補修弁 Φ75 x 150H
FCD製・内面粉体塗装、外面合成樹脂塗料(黒)
Φ75・Φ100
カタログPDF
図面PDF

ボール式補修弁 Φ50 x 100H・Φ50 x 150H

ボール式補修弁 Φ50 x 100H・Φ50 x 150H
FCD・内外面紛体塗装(標準)
Φ50 x 100HとΦ50 x 150H の2種類御用意しています。
弊社 EM2 Φ50地下式消火栓用の補修弁として開発しました。
ボール式補修弁 Φ50 x 100H・Φ50 x 150H
FCD・内外面紛体塗装(標準)
Φ50 x 100HとΦ50 x 150H の2種類御用意しています。
弊社 EM2 Φ50地下式消火栓用の補修弁として開発しました。
価格表
水道用補修弁(レバー式ボール弁)の価格表です。
カタログPDF
図面PDF(Φ50x100H)
図面PDF(Φ50x150H)

水道用補修弁について

水道用補修弁とは、主に上水・工水・農水の管路に据付けされ、流体の遮断に使用されるバルブです。JWWA B 126に基づき、設計製作された製品です。

水道用補修弁は、水道管路の安全・安心を守るために重要な役割を果たしています。適切な選定と使用することにより、水道管路の長寿命化などに貢献しています。

補修弁の主な用途

水道用補修弁の選定にあたっては、以下の点に注意してください。

水道用補修弁は、定期的に点検・メンテナンスを実施する必要があります。主な点検項目は、以下のとおりです。

水道用補修弁の使用上の注意点は、以下のとおりです。

ARF 修傾継手 (フランジ角度補正・修正)

ARF修傾継手(空気弁又は消火栓の角度修正用)の製品カタログの表紙です。
製品概要としては以下の通りです。
ARF修傾継手は、空気弁や地下式消火栓などの配管機器の設置角度を正確に補正するために設計された製品です。上下の補修板を回転させることで、0°~8°の範囲で微調整が可能であり、水平出し作業を容易に行えます。

製品の特徴
角度調整の自由度: 0°~8°の範囲で任意の角度に調整可能。
簡単な操作性: 上下の補修板を回転させるだけで角度調整が完了。
高い精度: 水準器などを併用することで、精密な水平出しが可能。
耐久性: 長期間の使用に耐えうる高い耐久性。
汎用性: 空気弁や地下式消火栓など、様々な配管機器に対応。
製品構成
傾斜盤:2個
横脱止めフランジ:1個
ガスケット:2枚
ボルト、ナット、座金:一式
製品概要
ARF修傾継手は、空気弁や地下式消火栓などの配管機器の設置角度を正確に補正するために設計された製品です。上下の補修板を回転させることで、0°~8°の範囲で微調整が可能であり、水平出し作業を容易に行えます。
製品の特徴
・角度調整の自由度: 0°~8°の範囲で任意の角度に調整可能。
・簡単な操作性: 上下の補修板を回転させるだけで角度調整が完了。
・高い精度: 水準器などを併用することで、精密な水平出しが可能。
・耐久性: 長期間の使用に耐えうる高い耐久性。
製品構成
傾斜盤:2個
横脱止めフランジ:1個
ガスケット:2枚
ボルト、ナット、座金:一式
※オプション(全面パッキン)
ARF 修傾継手 (フランジ角度補正・修正)Φ75~Φ150の製品説明画像です。
価格表
ARF修傾継手(補正角度=8°設定にして)をフランジに取付けた(空気弁)に取付けたイメージ動画です。
ARF修傾継手(Φ75)を空気弁に取付けたイメージ動画です。
ARF修傾継手(Φ75)を地下式単口消火栓に取付けたイメージ動画です。
ARFフランジ角度修正継手はフランジとフランジの間に挟み0°~8°をレベル補正します。 *上下の補正盤(FCD製)を廻し簡単・確実・即座にレベルに合わすことができます。 ARFフランジ角度修正継手を消火栓(スタンドパイプ装着)と補修弁の間に使用したイメージ動画です。消火栓と補修弁の間に挟み、簡単・確実・即座に角度0°~8°をレベル補正することができます。
図面
カタログ PDF
取扱説明書

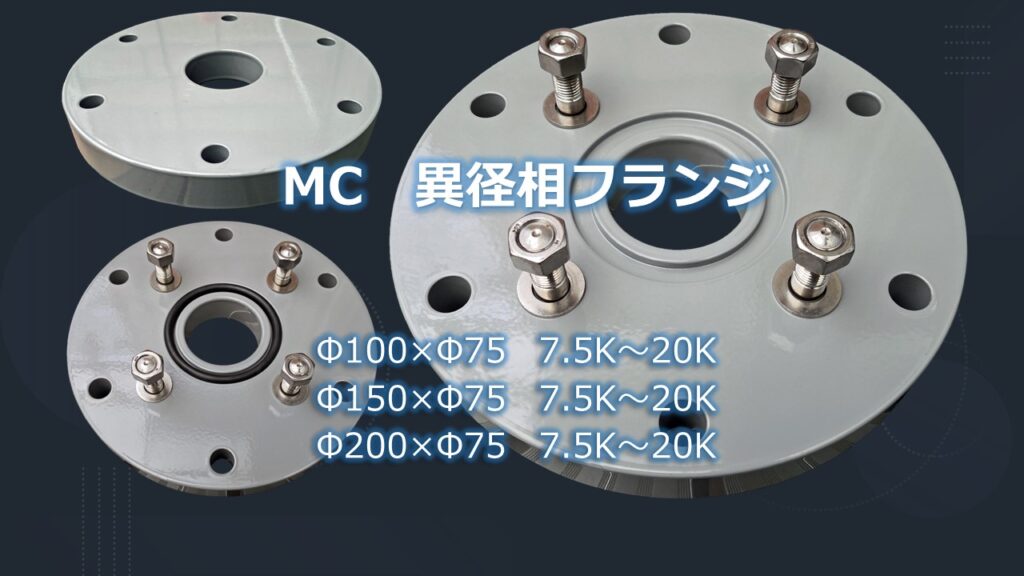

MC 異径相フランジ Φ100~Φ200 7.5K~20K フランジ厚み:全口径35mm

MC異形相フランジ【Φ100~Φ200をΦ75へ口径を落とす相フランジです。】
本体:FCD製・内外面粉体塗装(Φ75側植込みボルトナットワッシャー4組付)
仕様:7.5K~20K
※Φ100~Φ200すべてのフランジ厚み:35mm

図 面

価 格
