次世代へ安全なインフラを継承する。「守る、繋ぐ、未来の水」

水道事業の真の価値は、現在だけでなく、未来の世代へ安全な水を供給し続けることにあります。ULSONA UTYは、老朽化が進む管網のリアルタイム監視を通じて、地域の水質を確実に「守り」ます。
そして、取得した精緻なデータはクラウドを介して持続可能なアセットマネジメント基盤へと「繋がり」、次世代へ健全なインフラを引き継ぐための確固たるエビデンスとなります。人口減少や財政難といった課題を技術で乗り越え、未来の市民の暮らしを潤す、長期的な視点に立った水質管理ソリューションです。

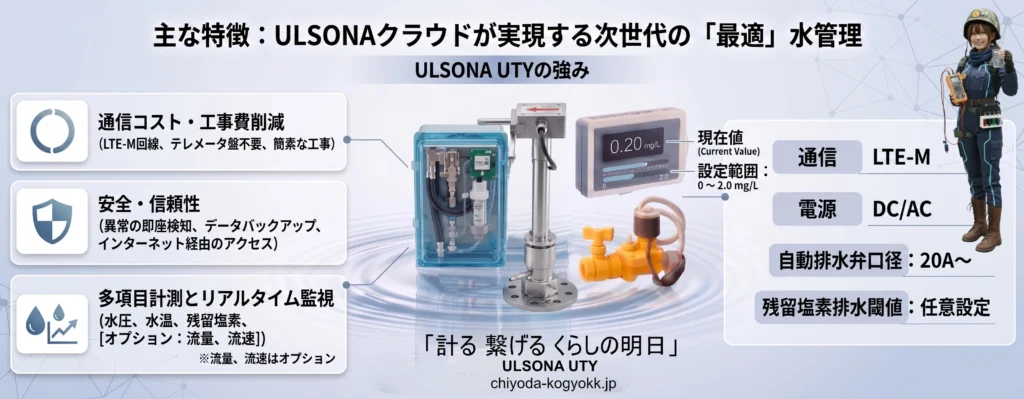

コスト削減と高い安全性を両立。次世代水管理「ULSONA UTY」の強み

水道事業における維持管理の効率化と、確実な水質・水理監視を同時に実現する「ULSONA UTY」の主な特長です。

本システムは、広域カバーが可能なLTE-M回線の活用と簡素な施工により、高額なテレメータ盤を不要にし、初期費用と通信コストを大幅に削減します。また、残留塩素、水圧、水温などの多項目をリアルタイムで監視し、異常を即座に検知する高い安全性を確保。設定値に応じた自動排水システムとの連動により、現場の負担を最小限に抑えつつ、極めて信頼性の高い次世代の水管理体制を構築します。

水道インフラDXで、持続可能な事業運営と確実な水質安全を両立

水道インフラの末端（管末）における水質と水量の適正な維持管理は、安全な給水体制の要です。しかし、複数の計器設置や日々の巡回業務は、事業運営において大きな負担となっていました。
最新の「残留塩素濃度計付流量計 ULSONA UTY」は、1箇所のアクセスポイントから「残留塩素濃度」「水圧」「水温」「流量」の４項目を同時計測する画期的なシステムです。実績あるポーラログラフ法による高精度な水質データと、管路の物理データをクラウドで一元管理。さらに連動型自動排水電磁弁と組み合わせることで、維持管理の圧倒的な省力化と、確実な水質担保を両立します。

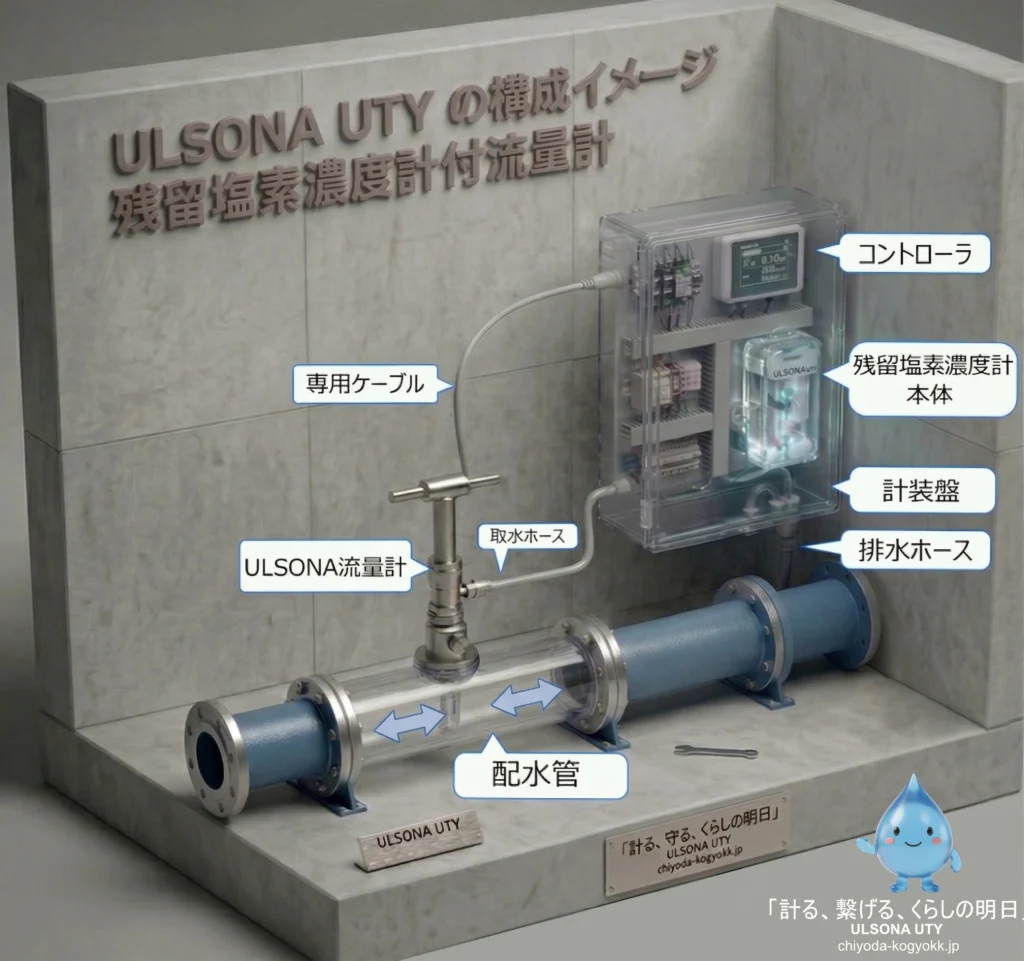

安定した連続計測を支える取水構造と、設置時の排水要件

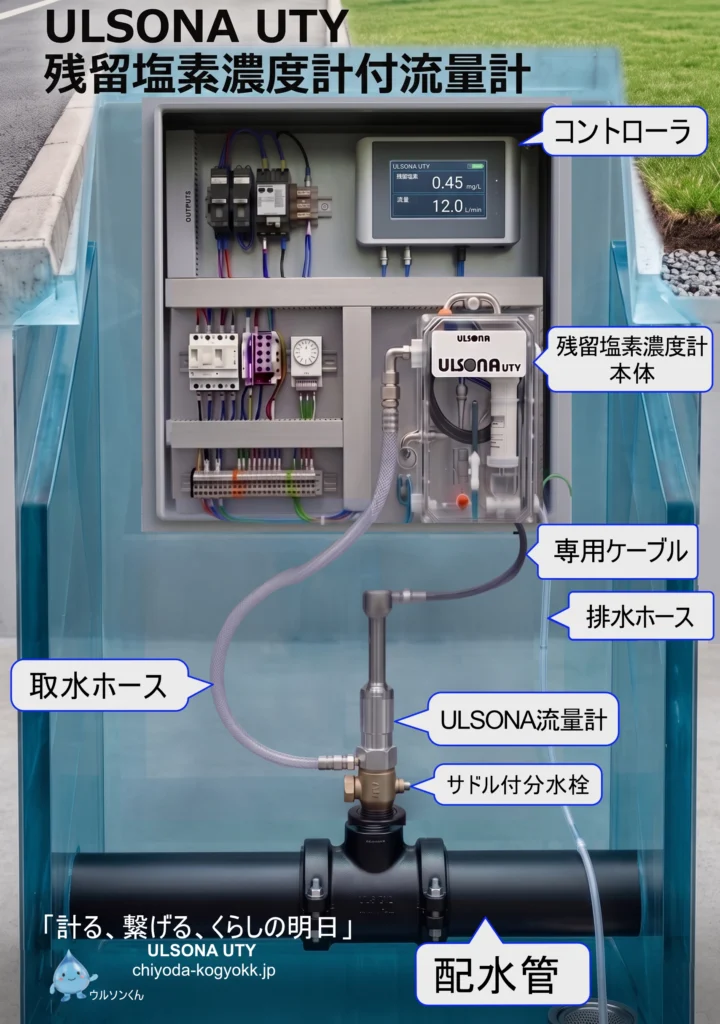

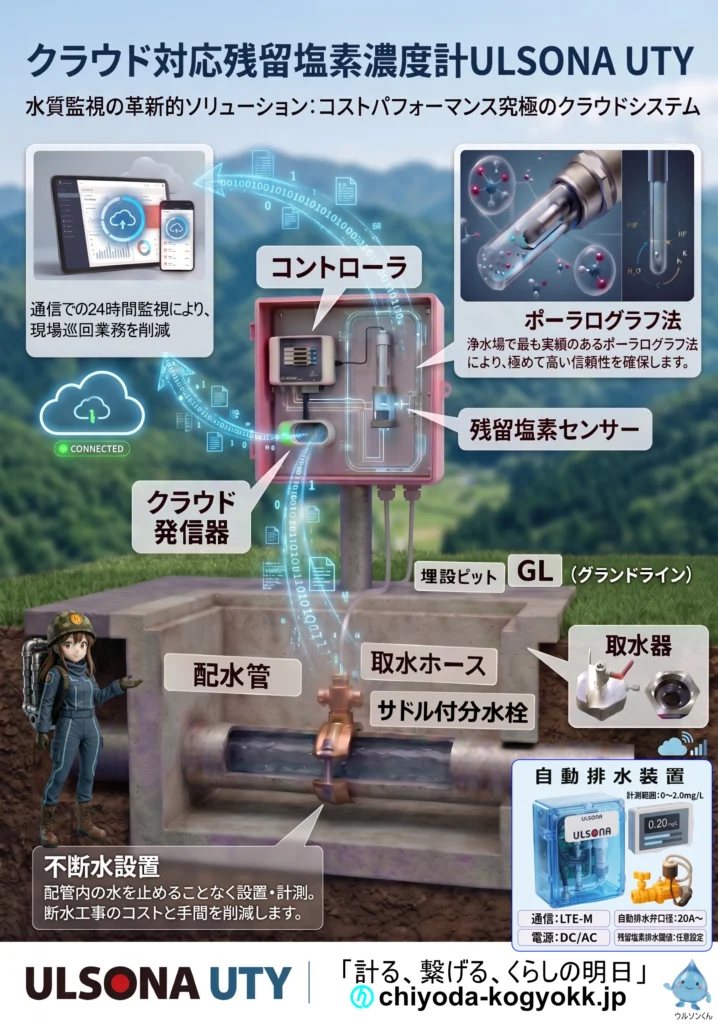

ULSONA UTYを地下ピット等へ埋設設置する際の、配水管からの取水イメージ

ULSONA UTY（残留塩素濃度計付流量計）は、常に浄水場水準の正確な水質検査を維持するため、配水管から常時新鮮な試料水（約100～600mL/min）を取り込む連続計測方式を採用しています。計測を終えた水は、計装盤下部の排水ホースより連続的に排出される構造となっています。そのため、長期間にわたり安全かつ衛生的な稼働環境を保つべく、設置場所には確実な排水処理設備の確保をお願いしております。

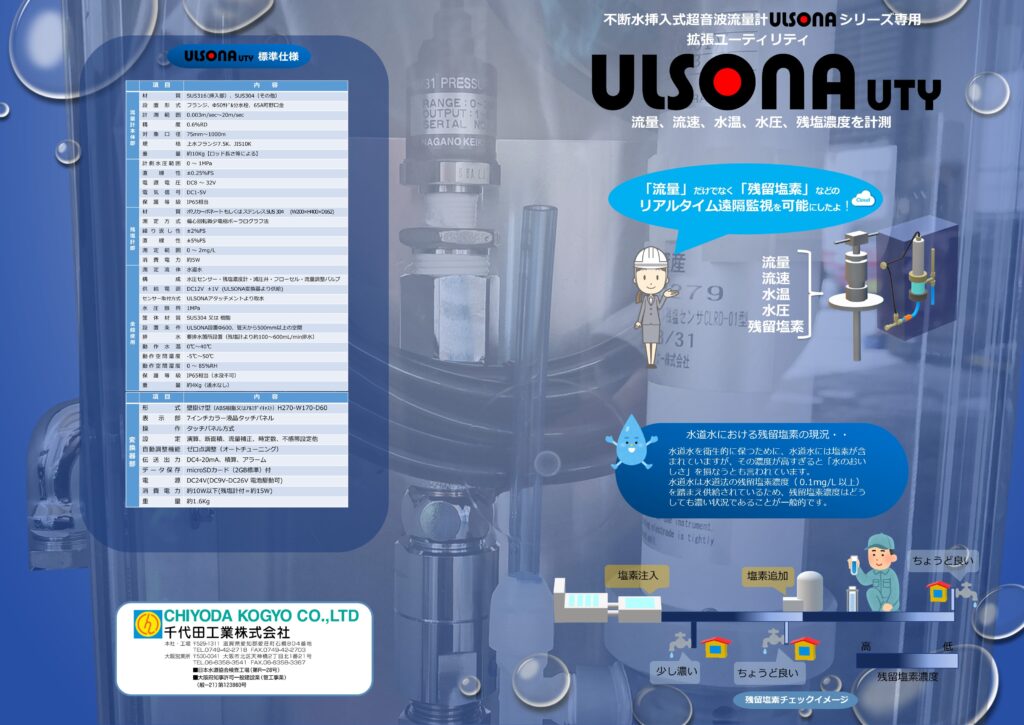

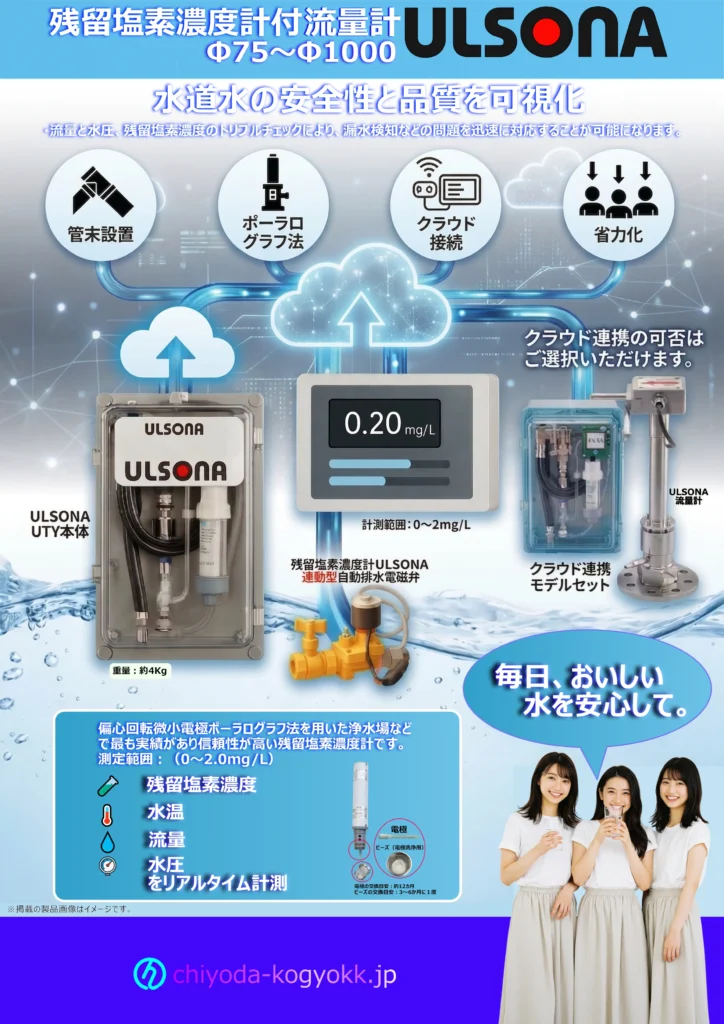

水道用 残留塩素濃度計付流量計ULSONA UTY

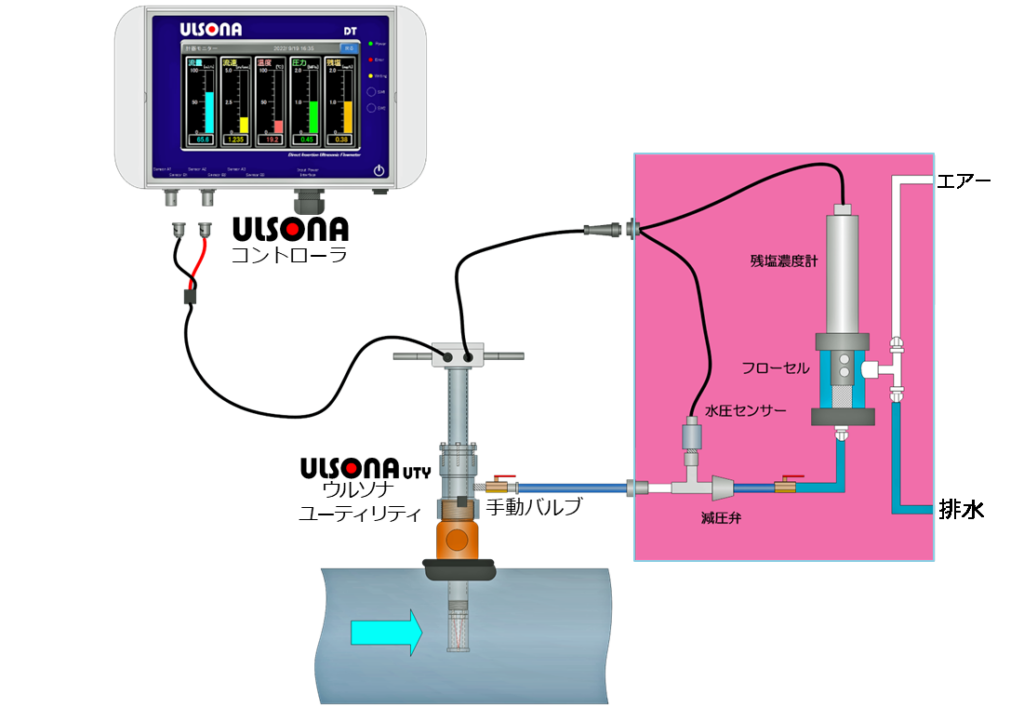

既存インフラに適合する最適な構成。双方向計測対応・ULSONA UTY標準設置モデル

配水池等から続く配水管網へスムーズに導入できる、ULSONA UTYの具体的な設置構造モデルです。
本管の流量を計測する「ULSONA流量計」は、標準仕様で双方向の計測が可能であり、流向が変化する複雑な管網環境にも柔軟に対応します。ここから専用の取水ホースを通じて、計装盤内の「残留塩素濃度計本体」へ安全にサンプル水を導きます。測定後の水は排水ホースで適切に処理され、各機器の計測データは専用ケーブルを通じて上部のコントローラへ正確に集約されます。既存の設備環境に対して無駄のないレイアウトで後付け施工が可能であり、安定した水質・水理監視体制を確実かつスマートに構築します。

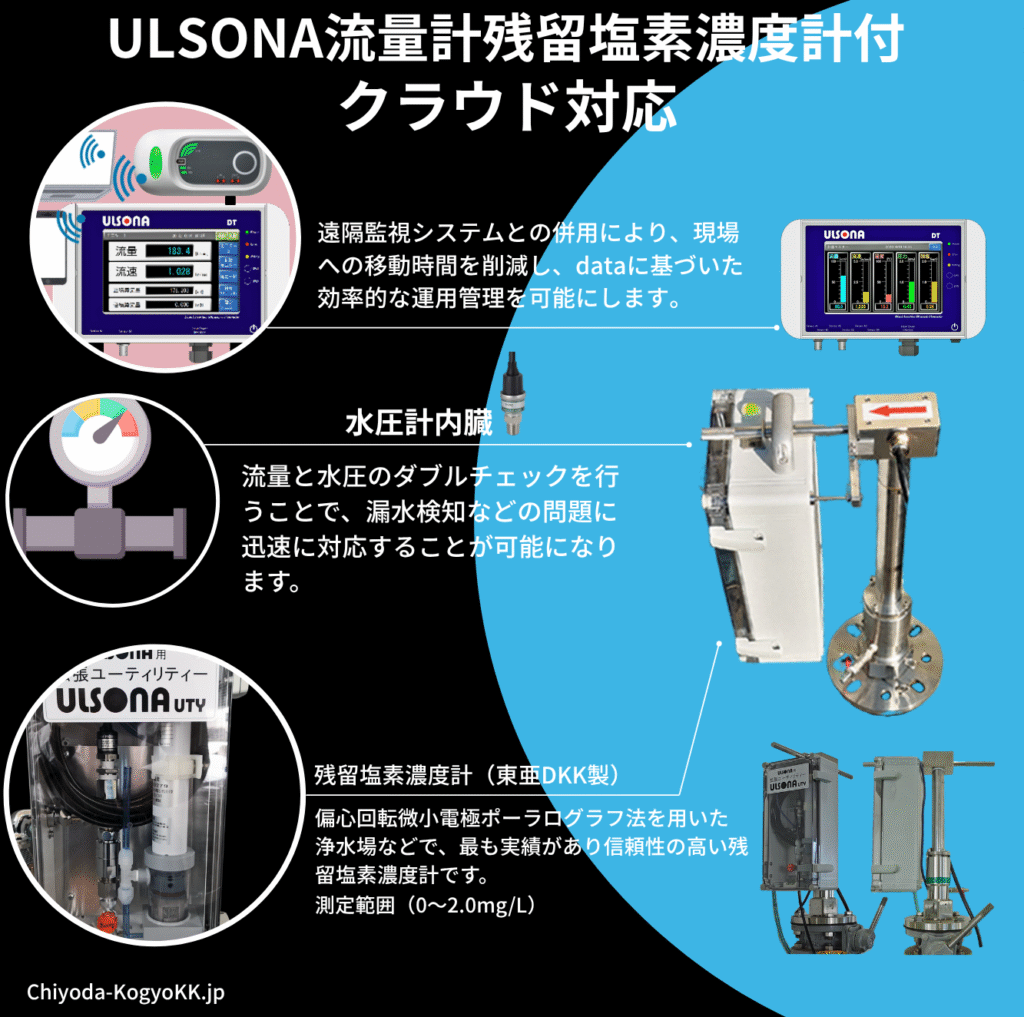

クラウド連携で維持管理を効率化。ULSONA流量計・水道用残留塩素濃度計付

水道事業における持続可能な管理体制の構築に向けて、ULSONAは確実なデータ収集と業務の省力化を両立します。
水質管理の要となるセンサー部には、浄水場等で高い実績を誇るポーラログラフ式センサーを採用し、信頼性の高い計測を実現。さらに、流量・水圧・残留塩素濃度の「トリプルチェック」により、漏水リスクへの早期対応を可能にします。漏水発生時には、水圧と流量の変動に少し遅れて残留塩素濃度も低下する傾向があるため、これら3つの指標を相関的に監視することで異常検知の確実性が飛躍的に向上します。取得した各種データはクラウド経由で遠隔監視できるため、現場への移動時間を大幅に削減し、限られた人的リソースでの効率的なインフラ運用を強力にサポートします。

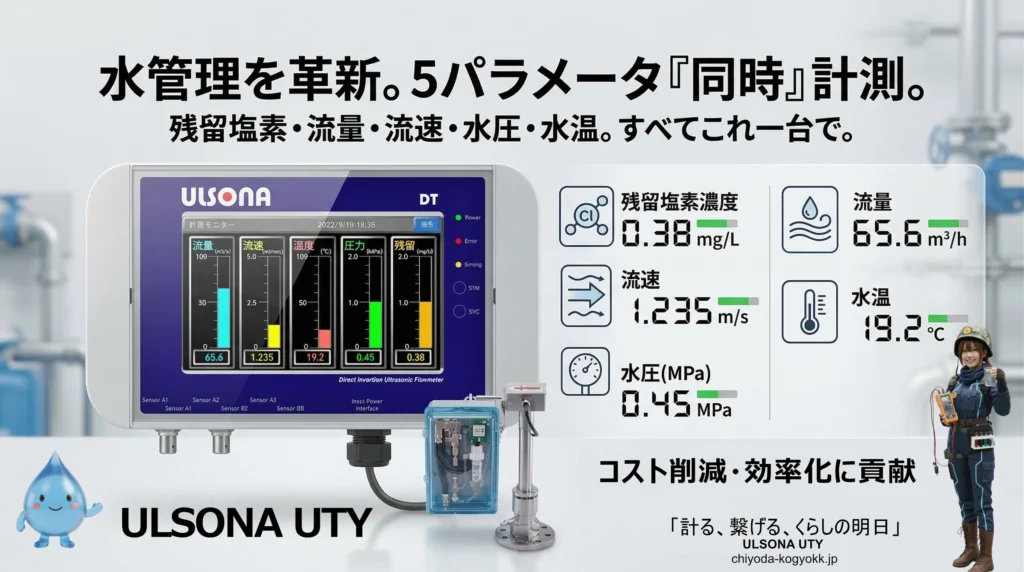

5パラメータ「同時」計測。クラウド対応型 水道用ULSONA UTY

実績ある測定技術とクラウド連携が、安全な水質管理と運用コスト削減を両立します。

水道インフラの維持管理において、残留塩素濃度だけでなく、水圧や流量といった複数の指標を同時に把握することは、安全な給水管理と効率的な運用に不可欠です。
残留塩素・流量・流速・水圧・水温の5項目をこれ1台で同時に計測し、クラウド連携によりリアルタイムで遠隔監視・管理が可能な「ULSONA UTY」を導入することで、コスト削減、効率化、環境負荷低減に大きく貢献します。確実なデータ保全とスムーズな遠隔監視を両立し、管理者の負担を軽減します。

設備投資の合理化を実現。1拠点で完結する「多項目統合センシング」

設置スペースを選ばないコンパクト設計。

水道管網における適正な水圧・水質の維持は、安全な給水管理において極めて重要です。しかし、広域にわたる現場巡回や採水業務は、管理者にとって大きな負担となっています。
本システムは、従来のような大型の据え置きタイプとは異なり、設置スペースをとらないコンパクト設計（H400×W200×D162mm）を実現しました。管末はもちろん、監視が必要なあらゆる配管箇所へ柔軟に設置でき、1拠点で「残留塩素濃度」「水温」「流量」「水圧」の4項目を同時に計測可能です。
実績ある「ポーラログラフ法」による高精度な測定データを、クラウド送信と本体内蔵microSDカードのダブルで記録・監視することにより、現場確認の頻度を大幅に削減。管網全体の信頼性の高い水質担保と、維持管理業務の抜本的な「省力化」を両立します。

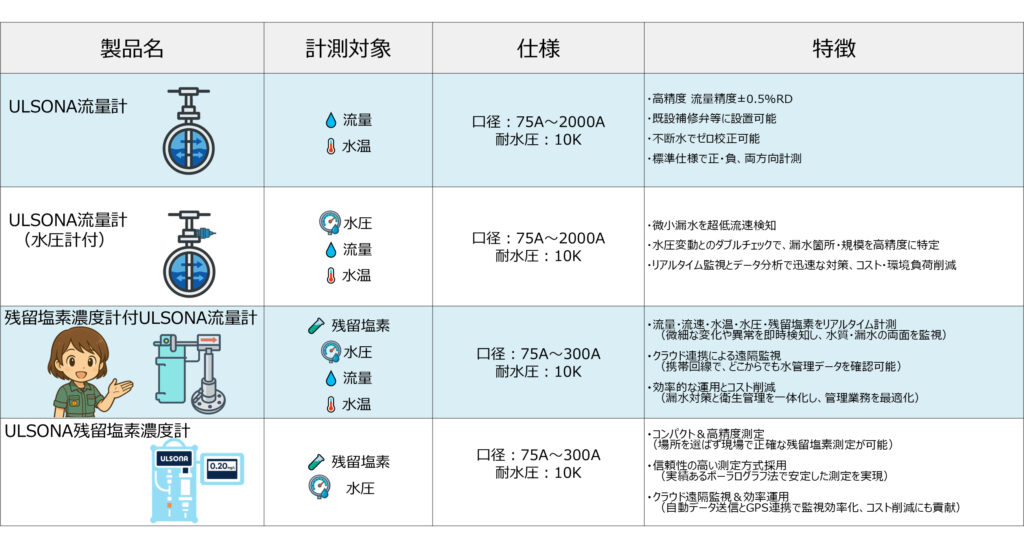

PDFカタログダウンロード

残留塩素濃度計付ULSONA

ULSONAクラウド

ULSONA流量計のご紹介

ULSONA DT

ULSONA LT

不断水設置

漏水調査

流量計の更新

次世代へ繋ぐ、持続可能な水インフラの構築

水道は、日々の暮らしと生命を支える最も重要なライフラインです。しかし、施設の老朽化や人口減少に伴う維持管理の課題は、全国の自治体にとって喫緊のテーマとなっています。
私たちは「守る、繋ぐ、未来の水」という理念のもと、ULSONAをはじめとする先進技術でこれらの課題に向き合います。確かな計測技術とデータ活用により、限られたリソースでの効率的なインフラ保全を実現し、子供たちが暮らす未来の街へ、安全で安心な水を安定供給し続ける体制づくりに貢献します。

既存インフラを活用した広域クラウド監視網｜漏水対策と有収率の向上

水道事業の有収率を抜本的に向上させるためには、管路網全体を「面」で捉える広域な監視ネットワークが不可欠です。ULSONA流量計は、街中に点在する「ボール式消火栓」「サドル付分水栓」「補修弁」といった既存のインフラ設備にそのまま設置可能。
地下で取得した高精度な計測データは、無線通信により「ULSONA CLOUD」へ直接送信され、24時間体制のリアルタイム監視を実現します。大規模な土木工事を伴わずに計測拠点をスピーディに増やせるため、費用対効果に優れた強靭な漏水対策と持続可能な事業運営をサポートします。

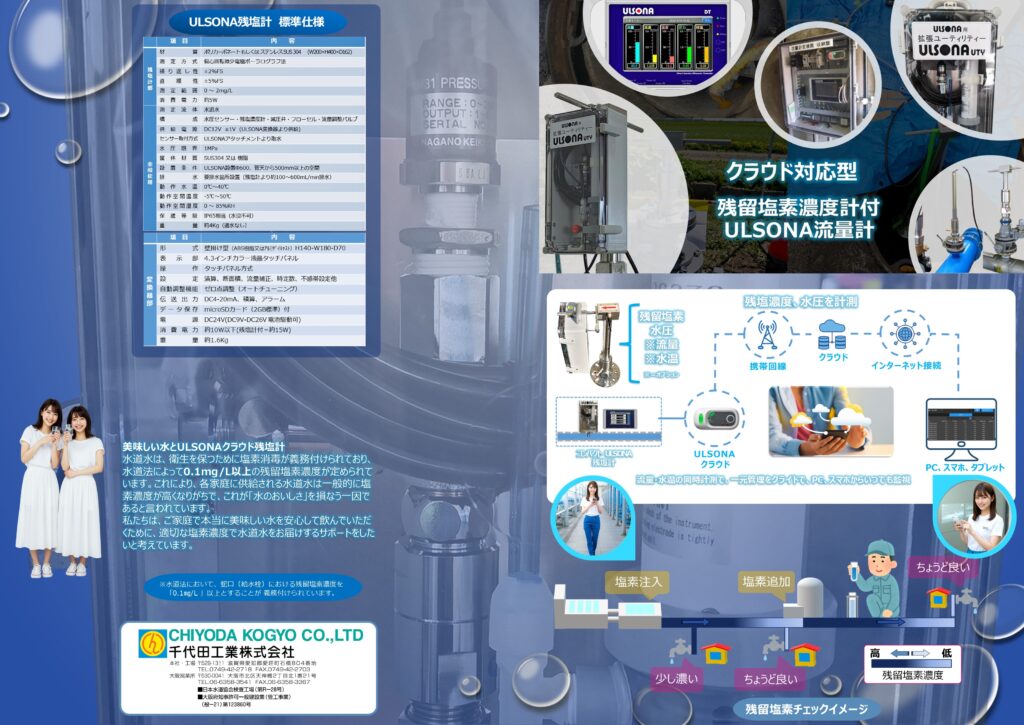

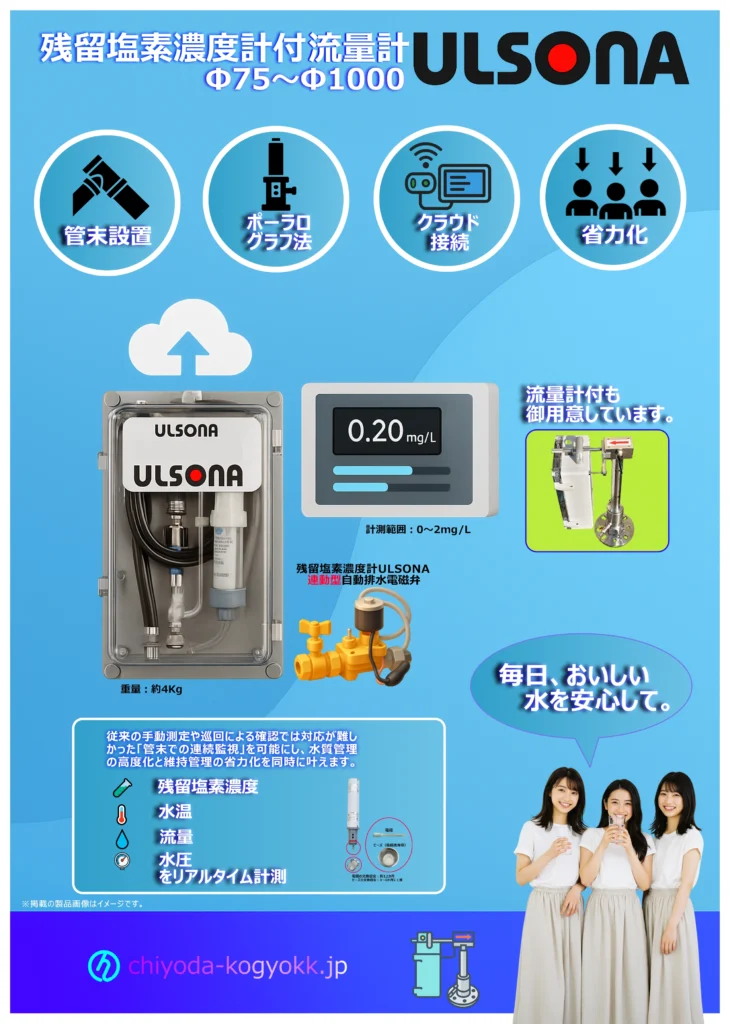

クラウド対応 残留塩素濃度計付流量計ULSONA

安全と効率を両立する水質・水量統合監視｜残留塩素濃度計付モデル

適切なインフラ管理において、管路網の保全（水量・水圧）と並び、安全な給水を担保する水質管理（残留塩素・水温）は不可欠な業務です。本製品は、これら4項目のリアルタイム統合監視を実現する「残留塩素濃度計付 ULSONA流量計」です。
H400×W200×D162というコンパクトな筐体でありながら、実績と信頼性の高い「ポーラログラフ法」を採用し、現場環境を選ばず安定した高精度測定を可能にします。取得したデータはGPS位置情報とともにクラウドへ自動送信されるため、定期的な現場巡回・採水業務の省力化と、包括的な維持管理コストの削減に大きく貢献します。

残留塩素濃度計（H400xW200xD162）
・コンパクト＆高精度測定
（場所を選ばず現場で正確な残留塩素測定が可能）
・信頼性の高い測定方式採用
　（実績あるポーラログラフ法で安定した測定を実現）
・クラウド遠隔監視＆効率運用
　（自動データ送信とGPS連携で監視効率化、コスト削減にも貢献）

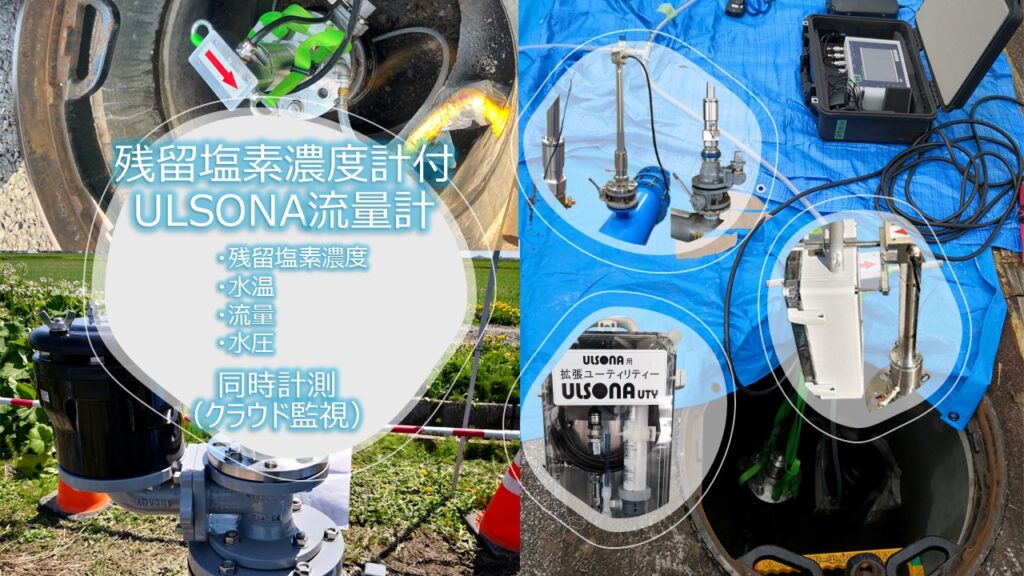

多様な現場環境における多項目同時計測の実装

マンホール内の狭小スペースや、屋外の露出配管など、インフラのあらゆるロケーションにおいて「残留塩素濃度」「水温」「流量」「水圧」の4項目同時計測を実現しています。堅牢な防水・防塵設計とコンパクトなユニット構成により、既存設備への後付け設置をスムーズに行い、即座にクラウド監視体制（データ収集）をスタートさせることが可能です。

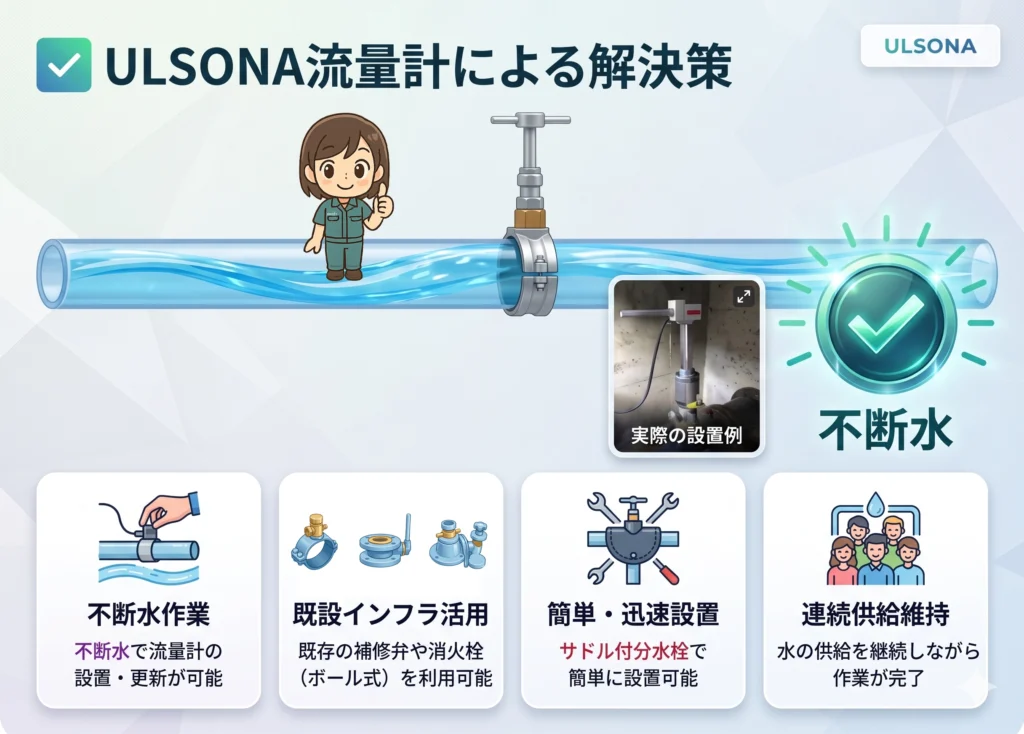

現行インフラを最大限に活用｜現場環境に応じた「選べる設置スタイル」

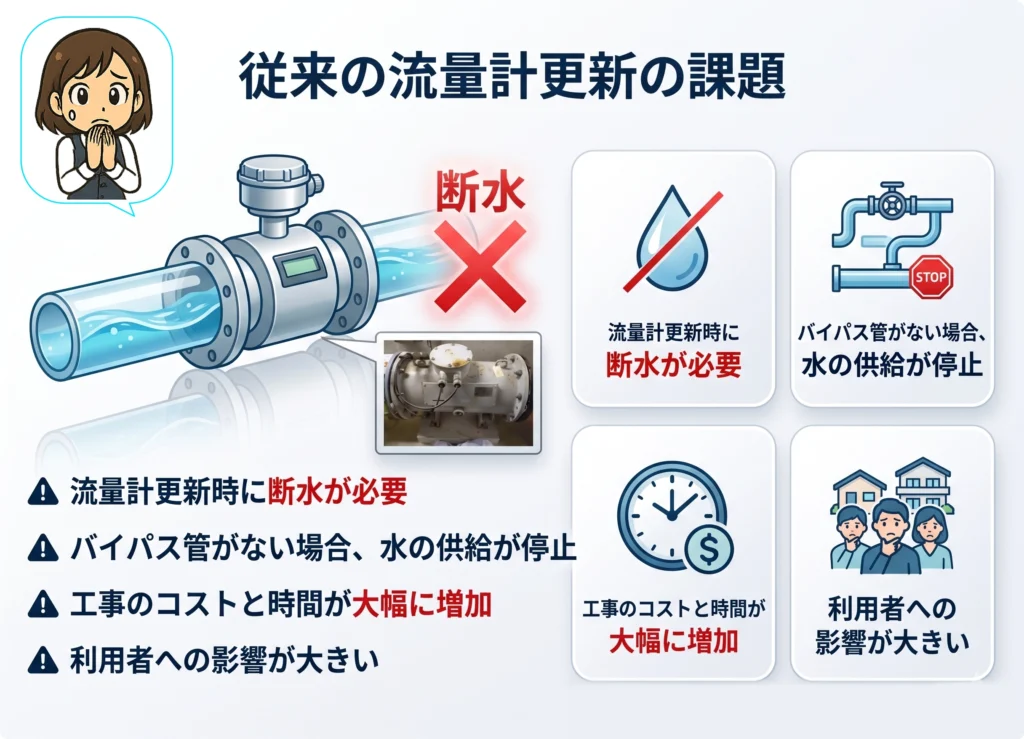

「流量計を設置したいけれど、断水はできないし費用もかけられない…」そんなお悩みをULSONAが解決します。現場にある設備に合わせて、以下のスタイルから最適なものをお選びいただけます。

• 消火栓に取り付ける：65A口金（ボール式消火栓用）
• 分水栓に取り付ける：Φ50ねじ込み（サドル付分水栓用）
• 補修弁に取り付ける：Φ75フランジ（補修弁用） 【利用者の3つのメリット】

1. コスト削減：断水工事やバイパス管が不要で安価。
2. 時間短縮：断水の手続きが不要で、すぐに設置完了。
3. 利用者への配慮：水を止めないので、住民への影響ゼロ。

既存の弁室に収まる省スペース設計。サドル付分水栓タイプ ULSONA流量計

水道管網への流量計設置において、大規模な掘削や新たな弁室の築造は大きなコストと工期の増大を招きます。

サドル付分水栓タイプの「ULSONA流量計」は、管天（管の上端）からの突出高さをわずか約380mmに抑えた極めてコンパクトな設計です。これにより、浅層埋設管や既存の狭小な空間・筐体にもそのまま設置が可能となり、導入にかかるトータルコストと工期を大幅に縮減。予算を抑えつつ、効率的な管網監視網の構築を支援します。

既存の弁室を有効活用。補修弁上部から約260mmに収まるフランジタイプ

水道管網への流量計導入において、新たなピット（弁室）の構築は多大な工期と費用を要します。

ULSONA流量計の「フランジタイプ」は、既存の補修弁の上部に直接設置可能であり、かつ上部への突出を約260mmという極めてコンパクトなサイズに抑えました。これにより、現在稼働している浅層の埋設ボックスや限られたスペースの弁室をそのまま活用でき、大掛かりな土木工事を回避。限られた予算内での効率的な管網監視ネットワークの構築を確実なものにします。

既存の給水インフラへ迅速に接続可能。省スペース設計の「口金町野タイプ」

水道管網における一時的・継続的な流量監視において、既存の給水栓などのインフラを有効活用することは、施工コスト抑制の観点から非常に重要です。

ULSONA流量計「口金町野タイプ」は、既存の町野式口金（ワンタッチ継手）へ直接接続できる設計となっており、接続部からの上部突出を約300mmに抑えました。これにより、スペースが限られた埋設ボックス内でも大掛かりな土木工事を伴わずに設置でき、スピーディーかつ低コストな流量監視体制の構築を実現します。

【技術的留意事項】経年劣化管における残留塩素濃度の測定について

「ULSONA UTY」等を用いて残留塩素濃度を測定する際、設置環境の管種・管齢によって測定値に影響が出る場合があります。
特に、布設から長期間が経過した「経年劣化した鋳鉄管」においては、管路内部に発生した錆（サビこぶ）や付着物との酸化還元反応により、水中の残留塩素が多量に消費される物理現象が発生します。そのため、浄水場からの送水濃度が適正であっても、現場での計測値が想定より低く検出される傾向があります。
異常検知の閾値を設定する際は、対象管路の材質や布設年度、劣化状況（内部の錆の発生状況）を十分に考慮した上で運用計画を策定いただきますようご留意ください。

埋設された鋳鉄管は、経年劣化に伴い内面の状態が変化します。比較的新しい鋳鉄管では、残留塩素濃度の変化は比較的緩やかで、濃度の推移も予測しやすい傾向にあります。
一方で、埋設から40年以上経過した鋳鉄管では、水質や環境条件など様々な要因により、内面に剥離や錆こぶ、スケールの付着が多くなる場合があり、これらが残留塩素濃度の著しい低下を引き起こす要因と考えられています。
「残留塩素濃度計 ULSONA」は、この“残塩消費が激しい”という現象を逆に活用し、残留塩素濃度・流量・水圧・水温を同時に測定することで、残留塩素や水圧・流量が低下している箇所を特定し、漏水が疑われる範囲を効果的に絞り込むなど漏水対策にも貢献いたします。

管末の統合監視で維持管理を省力化｜4項目リアルタイム計測モデル

水道網の末端（管末）における適正な水圧・水質の維持は、安全な給水管理において極めて重要です。しかし、定期的な現場巡回や採水業務は、管理者にとって大きな負担となっています。
本システムは「管末設置」に最適化されており、1拠点で「残留塩素濃度」「水温」「流量」「水圧」の4項目を同時に計測可能です。実績ある「ポーラログラフ法」による高精度な水質測定データを「クラウド接続」で常時監視することにより、現場確認の頻度を大幅に削減。信頼性の高い水質担保と、維持管理業務の抜本的な「省力化」を両立します。

水源から管末まで｜管路ネットワークの統合監視システム

水道事業における有収率の劇的な向上と安全な給水体制の維持には、「点」ではなく「面」での管路監視が求められます。本図は、ULSONAシステムによる広域監視ネットワークの構築イメージです。
上流の主要送水管における大口径計測から、中流域の配水拠点、さらには市街地のビルや住宅街へ至る複雑な管末ネットワークまで、あらゆるポイントにULSONAのセンシング・ノードを配置可能です。地下のサドル付分水栓等から地上の制御盤（クラウド発信器・残留塩素計）へとデータを連携させ、街全体の水量・水圧・水質を単一のクラウドシステムで一元管理。持続可能で強靭な水道インフラの運用を強力にサポートします。

【仕様・寸法】据え置き型と同等精度を極小筐体に凝縮

既存インフラへの計器の追加設置において、スペースの確保は常に大きな課題となります。「ULSONAクラウド残塩計」は、高さ400mm・横200mm・奥行162mmという極めてコンパクトな筐体サイズを実現しました。
この省スペース設計でありながら、浄水場等の主要施設で採用されている据え置き型測定器と同等の高精度な水質測定技術を内部に凝縮しています。設置場所の物理的な制約を大幅に緩和し、管網内のあらゆる重要拠点において、信頼性の高いリアルタイム水質監視網の構築を可能にします。

高さ400mm、横200mm、奥行162mmのコンパクトな筐体に、浄水場などの主要な水道施設で採用される据え置き型と同等の高精度な測定技術を凝縮。ULSONAクラウド残塩計は、設置場所を選ばない柔軟性と、信頼性の高いリアルタイム監視で、水道事業における水質管理の効率化と高度化を実現します。

日々の安全な水の供給に不可欠な残留塩素濃度の管理。クラウド対応残留塩素濃度計付流量計ULSONAは、これまで浄水場、配水池などの施設でしか実現できなかった常時監視を、より身近な場所で可能にします。消火栓や空気弁など、配水管の末端に近い場所にも設置できるため、蛇口に近い水質をリアルタイムで把握し、より緻密な塩素濃度管理に貢献します。

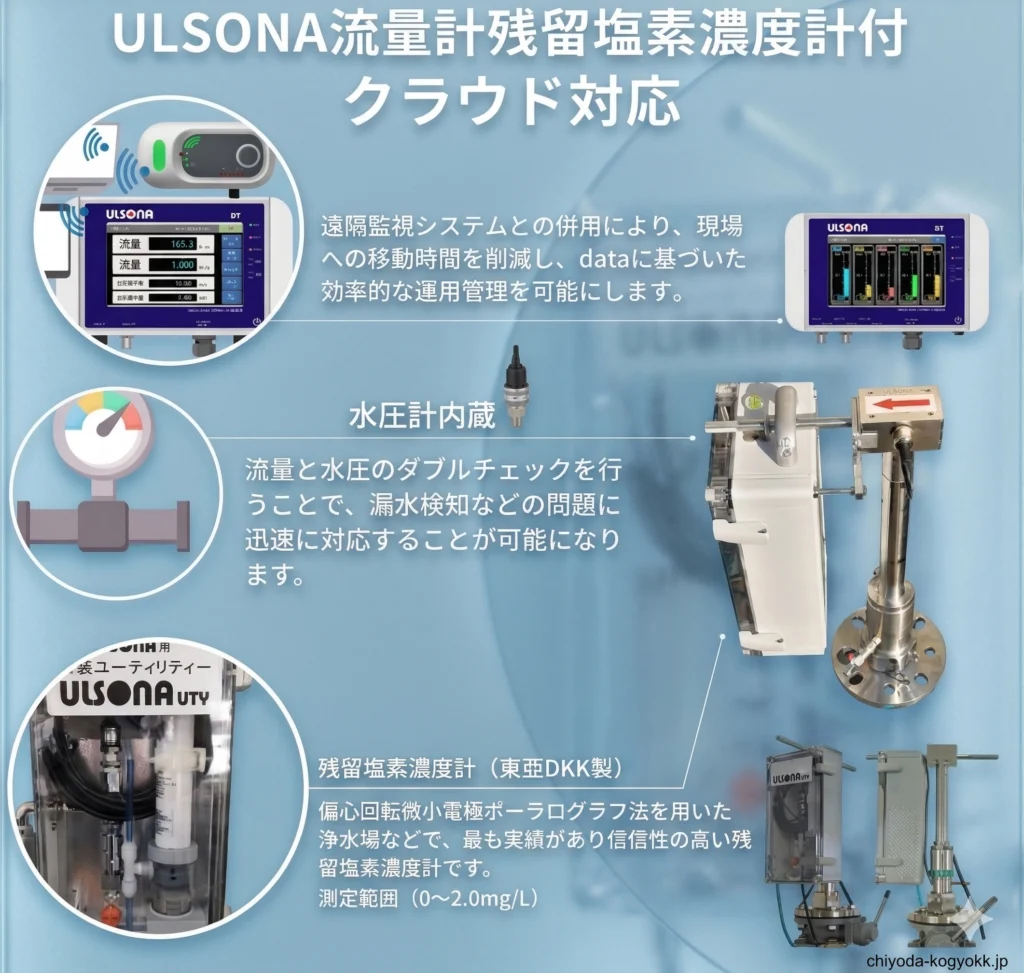

信頼の測定方式「偏心回転微小電極ポーラログラフ法」
測定の心臓部には、多くの浄水場で長年の実績を持つ「偏心回転微小電極ポーラログラフ法」を採用しています。この方法は、電極を回転させることで安定した測定を実現し、流量の変動にも強いという特長があります。長期間にわたり、信頼性の高いデータを提供し続けることができるため、安心してお使いいただけます。

ULSONAクラウド残塩計の主な特長
施設を選ばないコンパクト設計： 従来の据え置き型の概念を覆す小型化を実現。これまで設置が難しかった場所でも、高精度な測定が可能になります。
据え置き型に匹敵する性能と信頼性： 実績ある測定方式により、大規模施設で用いられる塩素計と遜色ない、高精度な測定データを提供します。
クラウドによる遠隔監視： 測定データはクラウドサーバーへ自動送信。パソコンやスマートフォンから、いつでもどこでも水質状態を確認でき、迅速な対応をサポートします。（クラウド機能なしのモデルも選択可能です）
GPSによる位置情報管理： 複数の測定ポイントも地図上で一元管理。広域にわたる水道管網の管理を効率化します。

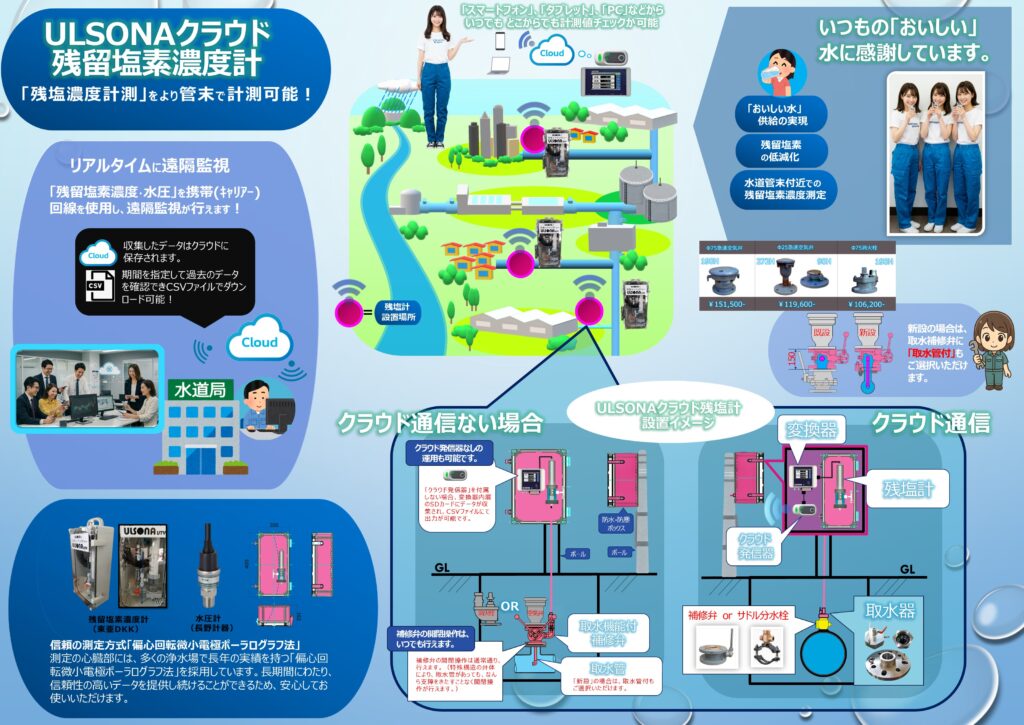

安全と「おいしい水」を両立する水質管理｜ULSONAクラウド残塩計

安全な水道水の供給には、管末における遊離残留塩素0.1mg/L以上の維持が水道法等により義務付けられています。一方で、塩素臭を抑えた「おいしい水」を住民へ提供するためには、必要最低限の塩素濃度によるきめ細やかな管理（多点注入方式など）が求められます。
「ULSONAクラウド残塩計」は、この相反する課題を解決します。浄水場から管末に至るまでの残留塩素濃度・水圧をリアルタイムにクラウドで一元監視することで、過不足のない最適な塩素管理をサポート。充実した標準仕様と確かな測定精度により、次世代の高度な水質監視体制の構築に貢献します。

• 流量、流速、水温、水圧、残留塩素濃度 を計測
• クラウドでリアルタイム監視可能！
• 携帯キャリア回線（Softbank【ｿﾌﾄﾊﾞﾝｸ】、KDDI）を使用し、遠隔でリアルタイム監視が可能です。

クラウド対応型残留塩素濃度計付流量計ULSONAは、人的リソースの効率化や関連コストの削減に寄与し、持続可能な水道事業の運営を支援します。より効率的で信頼性の高い水質管理体制の構築を強力にバックアップするとともに、「おいしい水」を届けるための、きめ細やかな塩素濃度のコントロールにも貢献できる、次世代の水質管理ソリューションです。

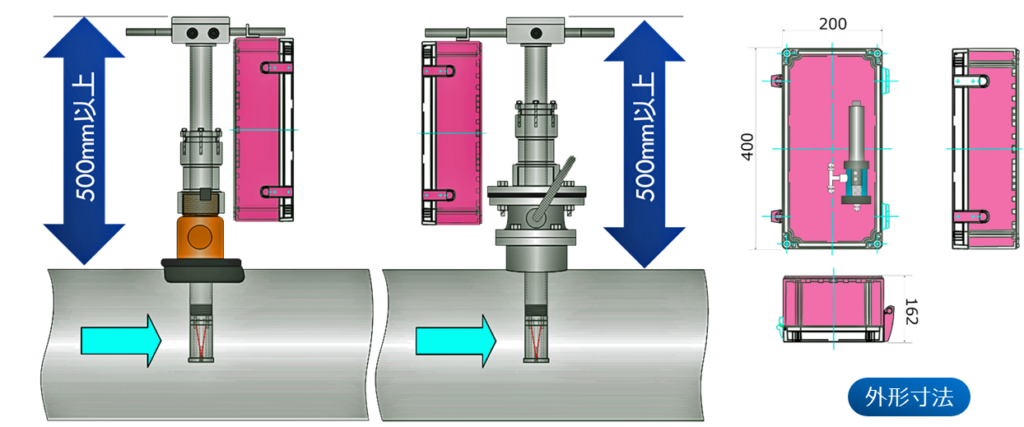

【設置要件】配管上部500mmのスペースで設置可能｜ULSONA UTY

既設の管路施設へ計測機器を追加する際、最大の制約となるのが設置スペースです。本図は、多項目計測ユニット「ULSONA UTY」の設置条件イメージを示しています。
サドル付分水栓またはフランジ補修弁の上部に、わずか「500mm以上」のクリアランスがあれば設置可能です。ユニット本体の外形寸法もH400×W200×D162mmとコンパクトに設計されており、スペースが限られたマンホールや地下ピット内においても、大規模な改造工事を伴わずに導入することができます。

ULSONA DT流量計の取付プロセスと設置具体例｜迅速・確実な設備更新

ULSONA DT流量計は、事前の大掛かりな土木工事を必要とせず、以下の4ステップで迅速に計測を開始できます。

1. 現場の状況確認
2. アタッチメント設置
3. センサー挿入・調整
4. 即時計測開始

なぜ今、多くの現場で挿入式ULSONA流量計が選ばれているのか？

「毎日計測しなきゃいけないけれど、断水もできないし、予算もない…」 そんな現場の悩みを、ULSONAはたった一つの機器で解決します。今、ULSONAを選ぶべき理由は以下の3つです。

1. 水はそのまま：大がかりな工事なしで、今の配管にすぐ付けられる。
2. 今の設備が使える：配線や電源の引き直しが不要で、コストが劇的に下がる。
3. スマホで管理：現場に行かなくても、クラウドで24時間いつでも状況がわかる。 現場の負担を減らし、賢く・安く・早く、最新の水道管理をスタートしましょう。

ULSONA流量計の設置例
限られたスペースにも柔軟に対応。既設設備を活かすスマートな設置設計

・【省スペース設計】
丸型（内径Φ600）や角型（350×450mm）など、一般的な狭い埋設ボックス内にもすっきりと収まるコンパクトな設計です。

・【配管機能を維持】
既存の消火栓や空気弁の場所に設置する場合でも、配管の安全性を損なわないよう「空気弁付き短管」や「消火栓付き短管」を併せてご提案可能です。

・【新設時のコスト削減】
新設工事の際には、補修弁機能を内蔵したMN型製品などもご用意。現場の状況に合わせた柔軟なカスタマイズで、導入コストと手間を最小限に抑えます。

主な特長

厳格な国産品質
　すべてのセンサー部はSUS316製。耐食性・耐久性に優れ、万が一の不具合にも国内製造ならではの迅速対応が可能です。

高精度・高感度な計測
　流速分解能0.003 m/sec、測定精度±0.5%RD（0.5 m/sec以上）を実現。微小流量や漏水の検知にも有効です。

断水不要の簡単設置
　既設のボール弁・補修弁・消火栓などに対応可能。バイパス工事不要で断水せずに設置できます。

自動ゼロ調整機能
　現場でセンサーを取り外すことなく、コントローラ操作のみで校正可能。保守作業を大幅に簡素化します。

残留塩素濃度のリアルタイム監視

• 水道法対応の塩素濃度測定
  　0.1 mg/L以上の残留塩素濃度を安定してリアルタイム監視。水質トラブルや住民苦情を未然に
  　防止します。
• クラウド通信による遠隔監視
  　SoftBank・KDDIの通信網を利用し、全国どこからでもPC・スマホで監視可能。
  　測定データはCSV形式で出力でき、記録・報告にも便利です。
• 低コスト運用
  　初期設置・運用にかかるコストを最小限に抑えつつ、
  　人的巡回の削減やデータ管理の効率化でトータルコストダウンが可能です。

包括的な監視で異常を早期発見: 残留塩素濃度、水温、流量、水圧のデータを一元的に管理することで、配管内の異常や水質変化を迅速に検知できます。これにより、漏水や水質汚染のリスクを最小限に抑え、住民への安定した水供給に貢献します。
高精度な計測で効率的な運用を実現: ULSONA流量計は、その高い計測精度で知られています。微小な流量変化も捉え、正確なデータに基づいた水運用計画を立てることが可能です。これにより、不要な水のロスを防ぎ、ポンプの最適な稼働に繋がるなど、運用コストの削減にも貢献します。
不断水での設置・メンテナンス: 既存の配管に断水することなく設置できるため、工事による影響を最小限に抑えられます。また、メンテナンスも容易で、長期的な運用を見据えた場合でも、コストと手間の削減に繋がります。

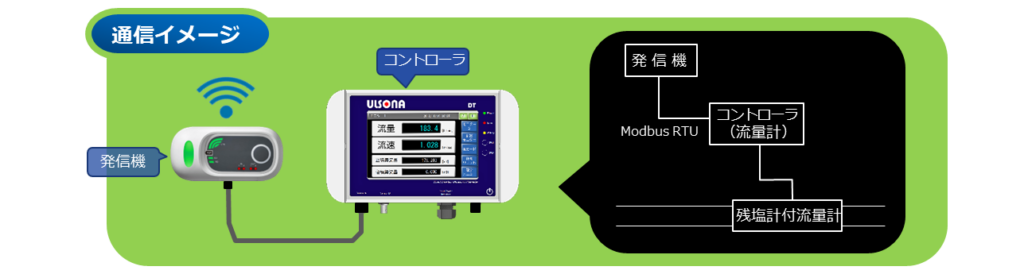

データ活用で未来の水道水管理を支援: 計測データは、SDカードへの保存やMODBUS通信により、監視システムとの連携が可能です。これにより、過去のデータとの比較分析や、AIを活用した予測など、より高度な水道水管理への道を開きます。

クラウドを外した「通信なし」モデルにも対応

ULSONA UTYは、クラウド対応モデルに加え、クラウド通信機能を除いたスタンドアロン型（通信なしモデル）もご用意しています。
こちらは月額通信費が発生せず、ローカルでのデータ取得（SDカードに記録、出力：CSVファイル）や記録が可能となっています。

導入メリット

実績紹介

国内水道局への納入実績多数：全国の市町村など、多数の公共水道機関様にて運用実績あり。

海外展開（JICA・JETRO案件）：トルコ、シンガポール等にて導入され、日本製ならではの信頼性と高精度を国際的にも評価されています。

高精度で信頼性の高い挿入式超音波流量計ULSONA DT
ULSONA流量計は、開発途上国の経済社会開発に貢献するJICA（国際協力機構）と、日本の貿易・投資の振興を担うJETRO（日本貿易振興機構）を通じ、トルコとシンガポールの浄水場など、重要なインフラで採用されています。

以下の測定グラフは、既存の空気弁を一時的に撤去した場所にクラウド対応型 残留塩素濃度計付ULSONA流量計を設置し、1か所で同時に計測したデータを示しています。データは視認性を高めるため、以下の3つのグラフに分けて表示されています。
グラフ①：残留塩素濃度と水圧
グラフ②：瞬時流量と流速
グラフ③：積算流量と水温

• Φ400　鋳鉄管GX　　送水管
  グラフ①

• グラフ②

• グラフ③

グラフ①、②、③の考察

上記グラフでは、残留塩素濃度が一定のタイミングで上昇している様子が確認できます。
一部で1.0mg/Lを超えるピークが見られますが、これは注入ポンプによる一時的な過注入が原因と考えられます。
この計測結果をもとに、注入制御の最適化に向けた濃度調整が可能であると考えられます。
※なお、残留塩素濃度が一時的に1.0mg/L前後となることについては、必ずしも“高すぎる”と判断するのは適切ではありません。配水管の長さや地域特性に応じて、1.0mg/L程度の濃度が必要とされる場合もあります。また、季節や気温変化に対応するための管理調整も重要であり、残留塩素濃度の維持は非常に繊細かつ重要な業務です。
なお、グラフ後半に見られる水圧の急激な低下は、計測機器を取り外す際に生じた圧力変化によるものであり、異常を示すものではありません。

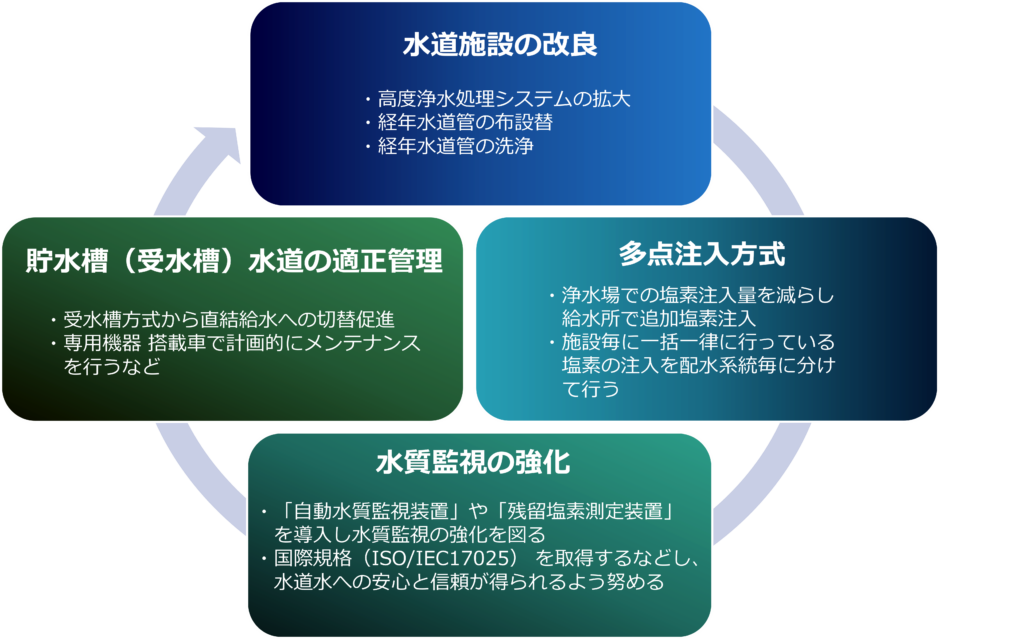

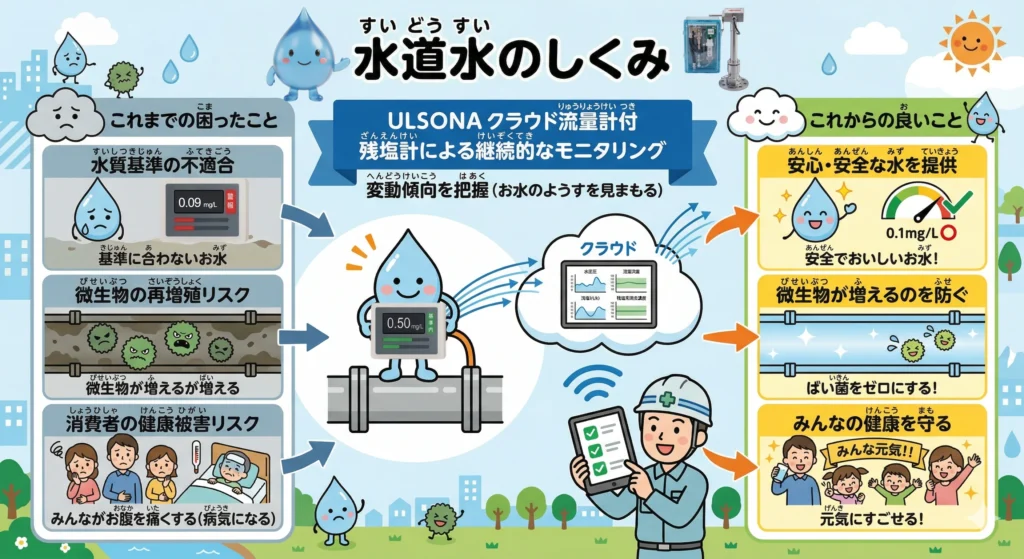

水道水のしくみ

残留塩素の基準値（0.1 mg/L 以上）を下回った場合のリスク
・水質基準の不適合
・微生物の再増殖リスク
・消費者の健康被害リスク
ULSONAクラウド流量計付残塩計による継続的なモニタリングは、水道管内における残留塩素濃度の変動傾向を把握し、以下のような水道事業者様にとってのメリットを提供します。

＊リスクマネジメントの強化: 残留塩素濃度の低下リスクを早期に特定し、迅速な対応を可能にします。
＊効率的な予算確保の根拠: データに基づいた明確な根拠を提示することで、対策費用や設備投資に関する予算獲得を支援します。
＊安定した安全な水供給への貢献: 適切な塩素管理を支援し、安全で安心な水供給体制の維持・向上に貢献します。
この測定結果は、将来的な水質管理の最適化と、安定した安全な水道水の供給体制維持に向けた重要な判断材料となると考えられます。

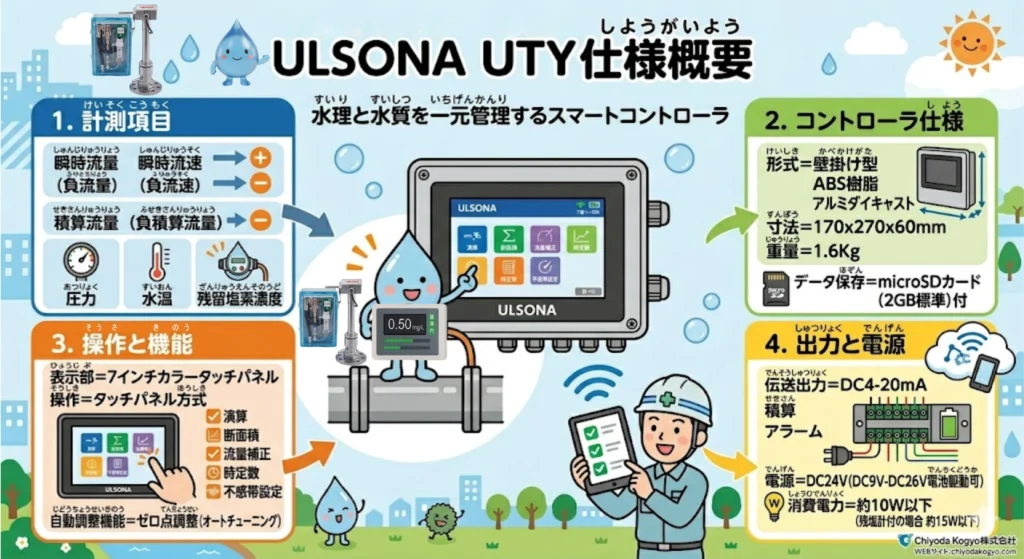

残留塩素濃度計付流量計ULSONA

瞬時流量（負流量）、瞬時流速（負流速）、積算流量（負積算流量）、水温、圧力、残留塩素濃度を計測。
コントローラ
形式＝壁掛け型、ABS樹脂、アルミダイキャスト 、寸法＝170x270x60
表示部＝7インチカラータッチパネル
操作＝タッチパネル方式
操作＝演算、断面積、流量補正、時定数、不感帯設定
自動調整機能＝ゼロ点調整（オートチューニング）
伝送出力＝DC4-20mA、積算、アラーム
データ保存＝microSDカード（2GB標準）付
電源＝DC24V(DC9V-DC26V電池駆動可）
消費電力＝約10W以下（残塩計付の場合 約15W以下）
重量＝1.6Kg

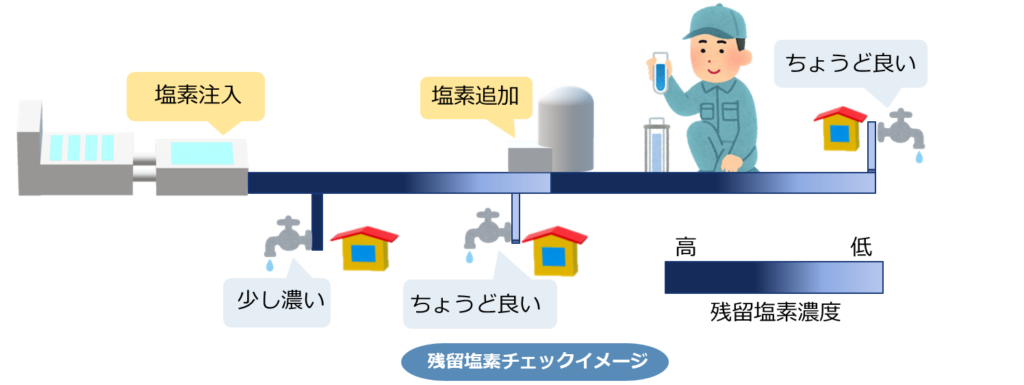

水道水には安全で衛生的に飲料できるために、必ず塩素が含まれています。

安全で美味しい水道水の供給には、管末における適切な残留塩素濃度の維持が不可欠です。本システムは、不斷水で設置可能な残留塩素濃度計「ULSONA UTY」により、管末のデータをクラウドへリアルタイム送信。管理者は遠隔からダッシュボードやマップで常時監視でき、異常検知時には自動警報が発出されます。

浄水場水準の高精度計測とクラウド監視を両立。不断水設置型「ULSONA UTY」

水道管網の常時監視をスムーズに導入するための、ULSONA UTYの標準的な設置イメージです。
地下の配水管にはサドル付分水栓を使用することで、断水を伴わずに専用の取水ラインを構築可能です。採取された水は地上のポールにマウントされた計装盤へと導かれ、盤内に格納された残留塩素濃度計およびコントローラによって水質が解析されます。解析データはコントローラ内蔵のSDカード等に蓄積されると同時に、併設された発信器からクラウドシステムへ送信されます。この「ローカルとクラウドの2重ロガー対応」により通信障害時などのデータ欠損リスクを回避。既存のインフラ環境にも後付けしやすく、現場の運用に即した極めて実用的なシステム構成となっています。

水道管網における水質管理の高度化と、維持管理コストの削減を同時に実現するシステム、それが ULSONA UTY です。

水質計測において最も実績と信頼性の高い「ポーラログラフ法」を採用し、浄水場と同等の高精度なデータ収集を連続的に行います。サドル付分水栓を用いた「不断水設置」により、断水調整や大規模工事を回避し、スムーズな導入が可能です。

取得したデータはクラウド経由で 24 時間遠隔監視され、オプションの「自動排水システム」と連動させることで、安全な水質維持と現場巡回業務の大幅な省力化に貢献します。

残塩・水圧の常時監視から、流量・流速の把握まで。クラウド連携で実現する、確実で高効率な水道管網の統合管理

コンパクト残塩計とクラウド連携による、リアルタイム水質監視システム

クラウド対応ULSONA UTYの導入メリット

深刻化する水道インフラの老朽化に対し、水質異常や漏水の早期発見は急務です。「ULSONA」は標準搭載の水圧計を活用し、管網リスクの「事前予測」を実現する水道DXソリューションです。
水圧の低下からタイムラグ（予測リードタイム）を経て残留塩素濃度が低下する相関関係を捉えることで、異常の兆候をいち早く察知。さらに、水圧と残留塩素の両面から異常を判定する「ダブルチェック」を行うことで、誤検知を防ぎ漏水判定の信頼性を飛躍的に向上させます。プロセスの見えない変化を可視化し、現場の無駄な緊急出動を削減。安全・安心な管網運用を低コストでサポートします。

水圧と残留塩素の相関で異常を「事前予測」。漏水検知の精度を高めるダブルチェック

水圧低下から残留塩素濃度の低下を事前に予測し、漏水検知のダブルチェックにも寄与します。

水道インフラの老朽化対策において、漏水の早期発見は極めて重要ですが、同時に「誤検知による無駄な緊急出動」をいかに減らすかが維持管理の大きな課題となっています。ULSONAはこの課題に対し、水圧と残留塩素濃度の両面から異常を捉える「ダブルチェック」システムで確実なソリューションを提供します。
水圧計が圧力の低下をリアルタイムに検知し、その時間ラグを活用して残留塩素濃度の低下を事前予測します。この2つの指標を掛け合わせて判断することで、単一センサーでは避けられない誤検知リスクを大幅に低減し、漏水判定の信頼性を飛躍的に向上させます。確かな根拠に基づくデータドリブンな管網管理が、自治体様の無駄なコストを削減し、安全で効率的な水道DXをサポートします。

水質管理の自動化を実現。残留塩素濃度連動型・自動排水システム

管末などの滞留しやすい箇所において、安全な残留塩素濃度を維持することは維持管理上の大きな課題です。
本システムは、「残留塩素濃度計付ULSONA流量計」に「連動型自動排水電磁弁」を組み合わせた統合ソリューションです。
常時監視により残留塩素濃度が設定値を下回った場合、電磁弁を自動開放して滞留水を排出（捨て水）し、新鮮な水を導入することで水質を回復させます。
従来、人手による定期的な排水作業や緊急対応に依存していた業務を自動化し、確実な水質維持と維持管理コストの大幅な削減を同時に実現します。

ULSONA UTY残留塩素濃度計連動型
自動排水装置

全国の水道事業体が直面している維持管理の問題

【課題】管末の「滞留水」による維持管理の負担。人手不足の水道事業が抱える現状

過疎化が進む地域の配水管網において、管末（配水管の末端）における水質維持は極めて深刻な課題となっています。水の流れが長期間滞ることで、遊離残留塩素濃度が基準である0.1mg/Lを下回る「滞留水」が発生するリスクが高まるためです。
現状では、安全な水質を保つために水道職員の皆様が定期的に現地へ赴き、手作業でドレン弁を開閉して水を抜くという、多大な労力を要する維持管理が行われています。わたしたちは、この属人的で負担の大きい現場の課題に直面し、持続可能なインフラ管理を実現するための根本的な解決策の必要性を強く認識しました。

【解決】ULSONAによる「自動監視×自動排水」。無駄なロス水を抑え、確実な水質管理を実現

管末の滞留水問題による過酷な維持管理に対し、「ULSONA UTY残留塩素濃度計」による根本的な解決策をご提案します。
本機は「残留塩素・水温・水圧」の3項目を24時間体制で同時計測。水質の異常低下を検知した際にのみ電磁弁を連動させ、必要最小限の自動排水を実行します。これにより、職員の皆様が手作業で行っていたドレン弁開閉業務を大幅に削減。同時に、排水のしすぎによる「無駄なロス水」を最小限に抑止します。現場の負担軽減と水道事業の有収率向上を同時に達成する、実用性の高い水道DXソリューションです。

管末の水質を自動最適化。水道DXを推進する「残留塩素濃度計連動型自動排水装置」

配水池から遠く離れた管網末端（エッジ）における水質維持は、水道事業の維持管理コストを圧迫する大きな課題です。千代田工業の「ULSONA UTY」は、この課題を水道DXによって根本から解決する次世代型スマートデバイスです。
既存配管を活かせる「不断水設置」でスムーズに導入でき、エッジ側で残留塩素を高精度に測定。設定値に基づく自律的な自動排水（電磁弁制御）により、管末の水質を動的に最適化します。さらに取得したデータはLTE-M回線でクラウドへ同期され、リアルタイムな遠隔監視や異常時のアラート通知を実現。限られた予算と人員で、確実な水質担保と次世代の管網運用を低コストでサポートします。

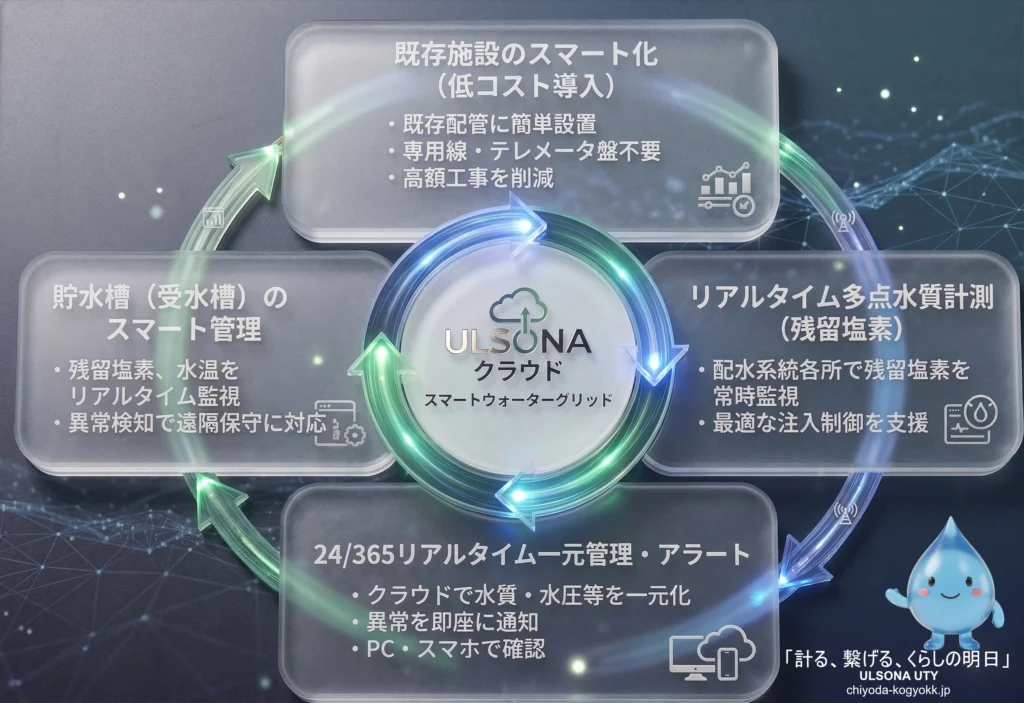

管末の水質低下を自動検知・最適化。水道DXを推進する次世代型スマートウォーターグリッド

配水管網における管末の残留塩素維持は、水道事業の安全性とコストを左右する重要課題です。千代田工業が提供する「ULSONA UTY」は、管末制御とクラウド連携を融合させた次世代型スマートウォーターグリッドを構築し、この課題を根本から解決します。
0〜2.0mg/Lの広範囲を高精度に計測し、危険値（例：0.19mg/L以下）を検知すると自律的な電磁弁制御で自動排水を実行。水質を動的に最適化することで、現場巡回のコストを劇的に削減します。取得したデータはLTE-M回線でクラウドへリアルタイム同期されるとともに、本体SDカードへも二重保全。大がかりな配線工事不要で設置でき、水質異常や漏水の予兆検知といったデータドリブンな管網運用を低コストで実現します。

確実な水質維持とロス水の最少化。ULSONA UTY「自動排水フロー」

水質管理業務における最大の課題である「現場への駆けつけ」と「手動での排水作業」を、ULSONA UTYが完全に自動化します。
本システムは、配水管内の残留塩素濃度を24時間体制でリアルタイム監視します。濃度が任意の設定値（例：0.2mg/L）以下に低下したことを検知すると、即座に電磁弁を開放して自動排水を開始します。その後、水質が安全な基準値（例：0.5mg/L）まで回復したことを確認した上で自動的に排水を停止し、速やかに通常のリアルタイム監視状態へと復帰します。
この一連の自律的な制御ループにより、設定値に達するまで「回復待ち」を維持するため確実な水質改善が行える一方、基準値到達後は即座に止水するため無駄な排水を最小限に抑えます。限られた人員での持続可能な水道管網管理を強力にサポートする、極めて実用性の高いシステムです。
