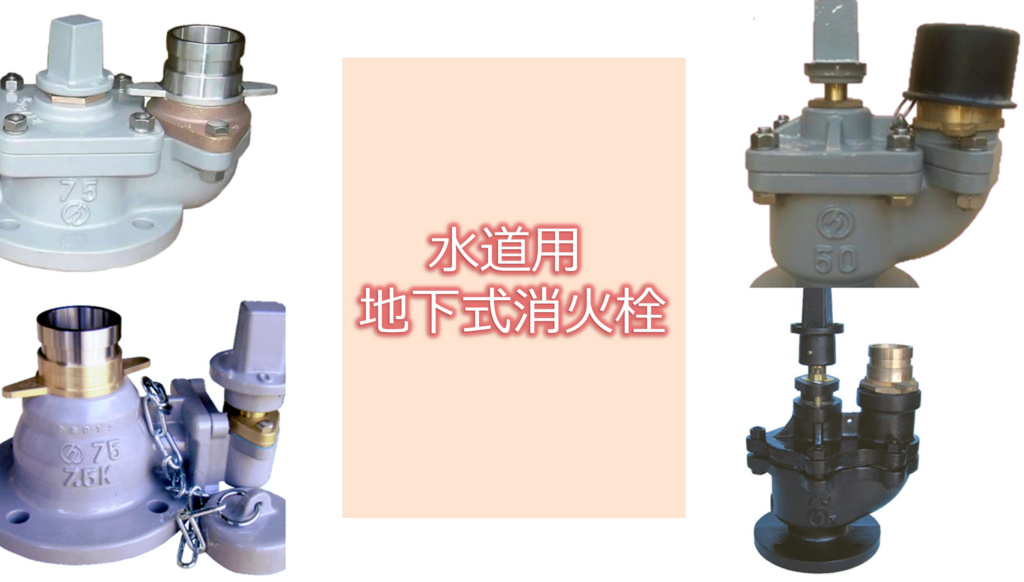

地下式消火栓 JWWA B 103(単口、双口)Φ50 Φ75 Φ100
![水道用地下式消火栓のライジング画像です。JWWA B 103は、水道用地下式消火栓の規格番号であり、千代田工業株式会社の浅埋設用地下式消火栓にも採用されています。JWWA B 103には、ケレップ式とボール式の2種類があります。ケレップ式は、長年の実績に裏付けられた信頼性があります。一方、ボール式消火栓は最近の製品であり、耐久性等、今後の運用状況にゆだねられる部分がありますが、従来型のケレップ式は弁を全開した場合、水頭損失があるのに対し、ボール式ほぼゼロである点、又ボール式消火栓には、挿入式計測器等を接続できるなど、コンパクトで設置の簡便さ等、ケレップ式に勝る点もあります。千代田工業株式会社の浅埋設用地下式消火栓は、浅い埋設に対応するために設計された製品で、全高約180mmのコンパクトな設計が特徴です。また、ボール式消火栓には、挿入式計測器等を接続できるなど、設置の簡便さ等、ケレップ式に勝る点もあります。](https://www.chiyoda-kogyokk.jp/wp/images/2023/11/地下式消火栓-1024x582.png)
地下式消火栓は規格型消火栓 JWWA B 103(ケレップ式)又はJWWA B 135(ボール式)があります。ボール式消火栓は、浅層埋設に対応する目的で設計されているため、弊社のボール式消火栓の全高は約180mmで、ケレップタイプの全高330mmに比べて、より低い設計になります。構造上の違いとして、従来のケレップ式は長年の実績に裏付けられた信頼性があります。一方、ボール式消火栓は最近の製品であり耐久性等、今後の運用状況にゆだねられる部分がありますが、特徴としてボール式の利点は、従来型のケレップ式は弁を全開した場合、水頭損失があるのに対し、ボール式ほぼゼロである点、又ボール式消火栓には、挿入式計測器等を接続できるなど、コンパクトで設置の簡便さ等、ケレップ式に勝る点もあります。その他、ケレップ式は単口(消防ホースを接続する部分【水の取水口が1つ】)と双口(消防ホースを接続する部分【水の取水口が2つ】)のタイプがあります。図面PDF、図面CADを御用意しています。
![](https://www.chiyoda-kogyokk.jp/wp/images/2024/03/LLE-Mi-1024x1024.png)

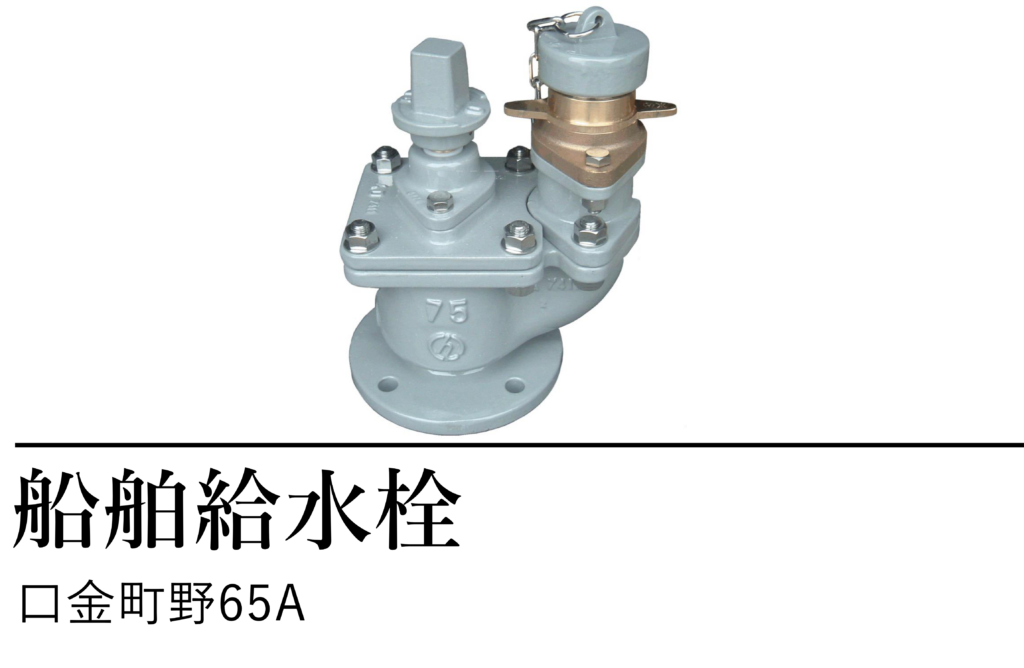

船舶給水栓 【口金町野65A】
![船舶給水栓のPR画像です。](https://www.chiyoda-kogyokk.jp/wp/images/2023/12/船舶給水栓-1-1024x668.png)
港湾施設に設置され、寄港する船舶に清水を供給するための給水栓です。船舶の給水は、主に飲料水、給湯水、洗濯水、船内の衛生設備の水として使用されています。
船舶給水には、岸壁給水と運搬給水の2つの方法があります。

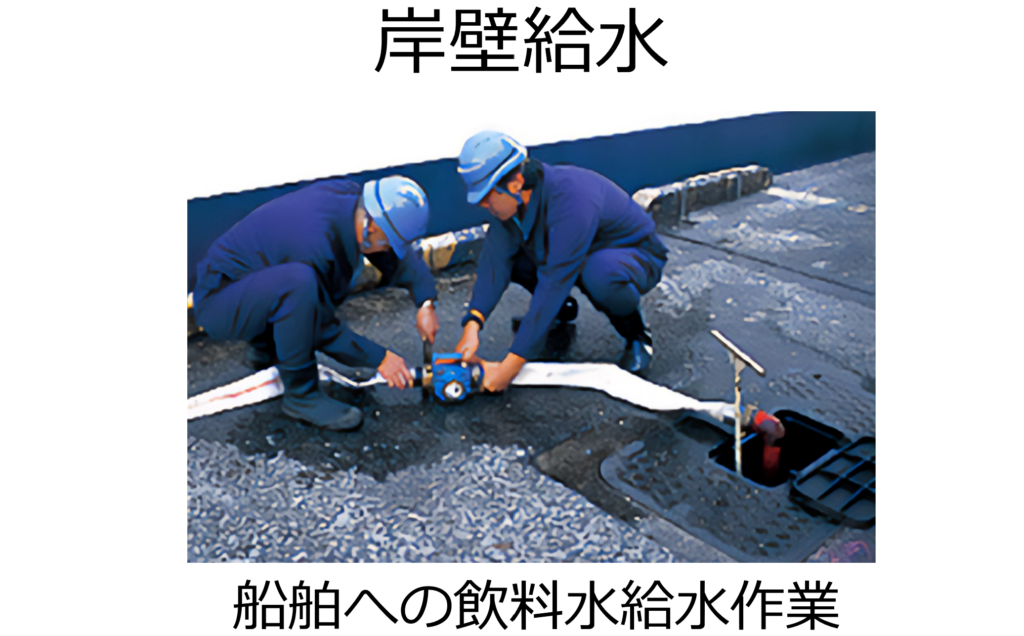

1岸壁給水:
・岸壁に設置されている給水栓から船舶に直接給水する方法です。
・例として、東京湾等では客船などの船舶に飲料水を供給しています。
2運搬給水:
・清水を積載した給水船から直接本船へ給水する方法です。
※船舶給水栓の管理管轄は、国土交通省(海事局)が担当しています。
※国土交通省は、船舶の安全、給水、環境保護などに関する政策を行っています。
船舶給水栓 図面
![](https://www.chiyoda-kogyokk.jp/wp/images/2024/06/岸壁給水-1024x636.png)

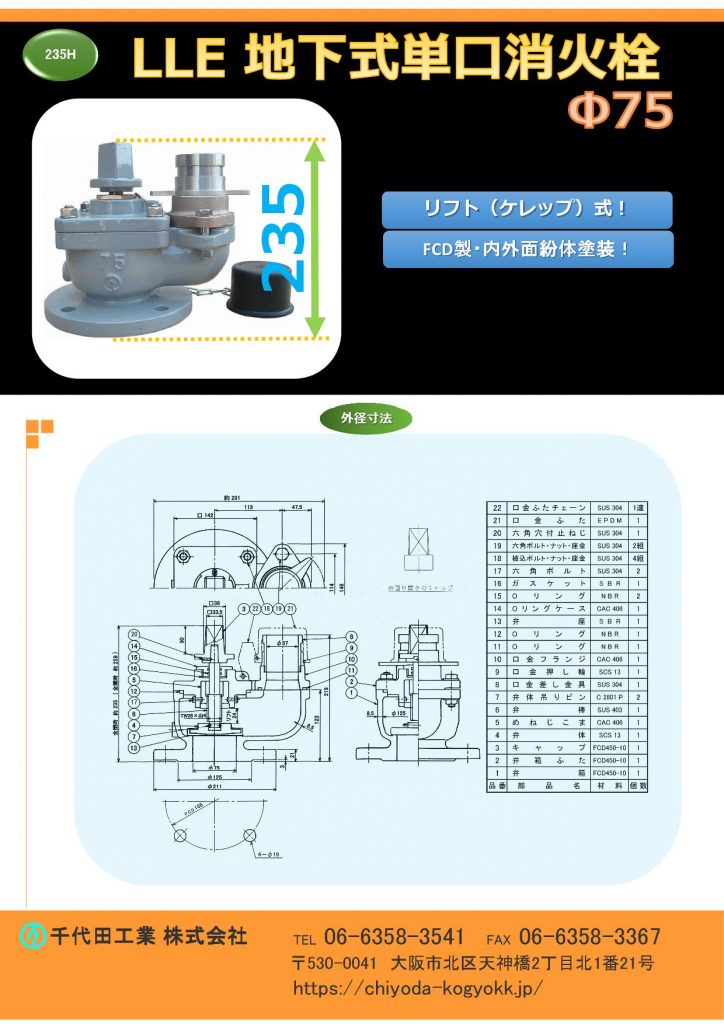

LLE型 地下式単口消火栓
![浅層埋設対応型 LLE型 地下式単口消火栓
リフト(ケレップ式)弁体!
浅層埋設対応消火栓 H=235
FCD・内外面粉体塗装
重量:18Kg
価格 7.5K ¥84,000- 10K ¥92,400-](https://www.chiyoda-kogyokk.jp/wp/images/2021/04/LLE型地下式消火栓-H235-Φ75-724x1024.jpg)
- リフト(ケレップ式)弁体!
- 浅層埋設対応消火栓 H=235
- FCD・内外面粉体塗装(標準)
- 重量:18Kg
- 価格 7.5K ¥106,200- 10K ¥112,000-
カタログPDF
図面PDF
横浜市 洗浄栓
図面CAD

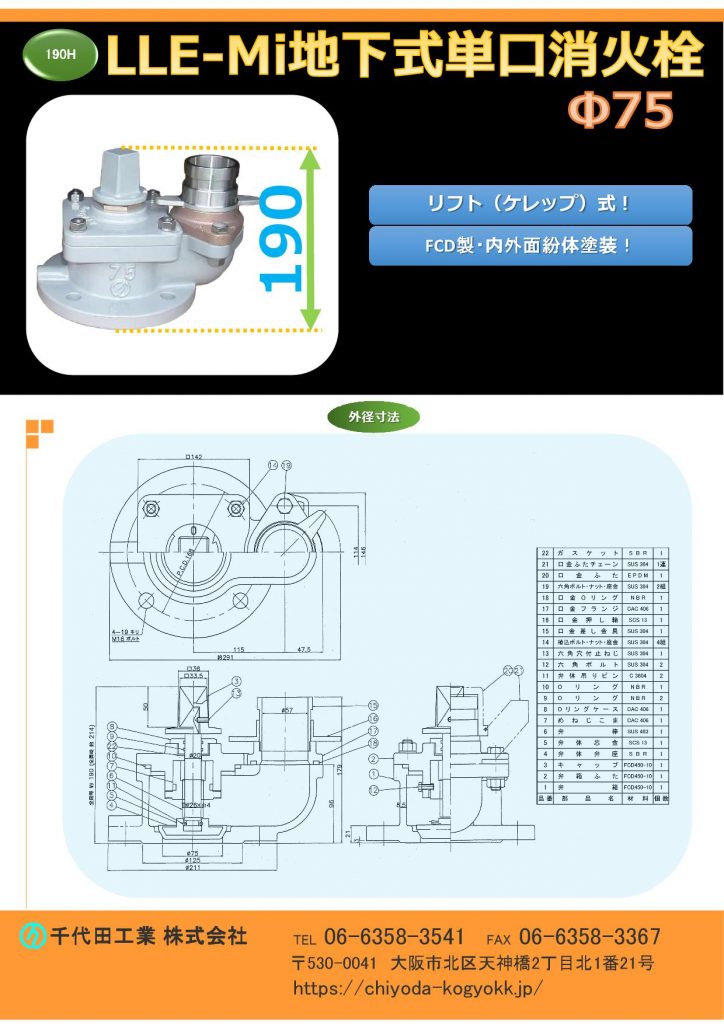

LLE-Mi型 地下式単口消火栓
![浅層埋設対応型 LLE-Mi型 地下式単口消火栓 H=190
FCD・内外面粉体塗装(標準)
重量:16Kg
価格 7.5K ¥84,000-](https://www.chiyoda-kogyokk.jp/wp/images/2021/04/LLE-Mi型地下式消火栓-H190-Φ75-1-724x1024.jpg)
- リフト(ケレップ式)弁体!
- 浅層埋設対応消火栓 H=190
- FCD・内外面粉体塗装(標準)
- 重量:16Kg
- 価格 7.5K ¥106,200-
カタログPDF
図面PDF

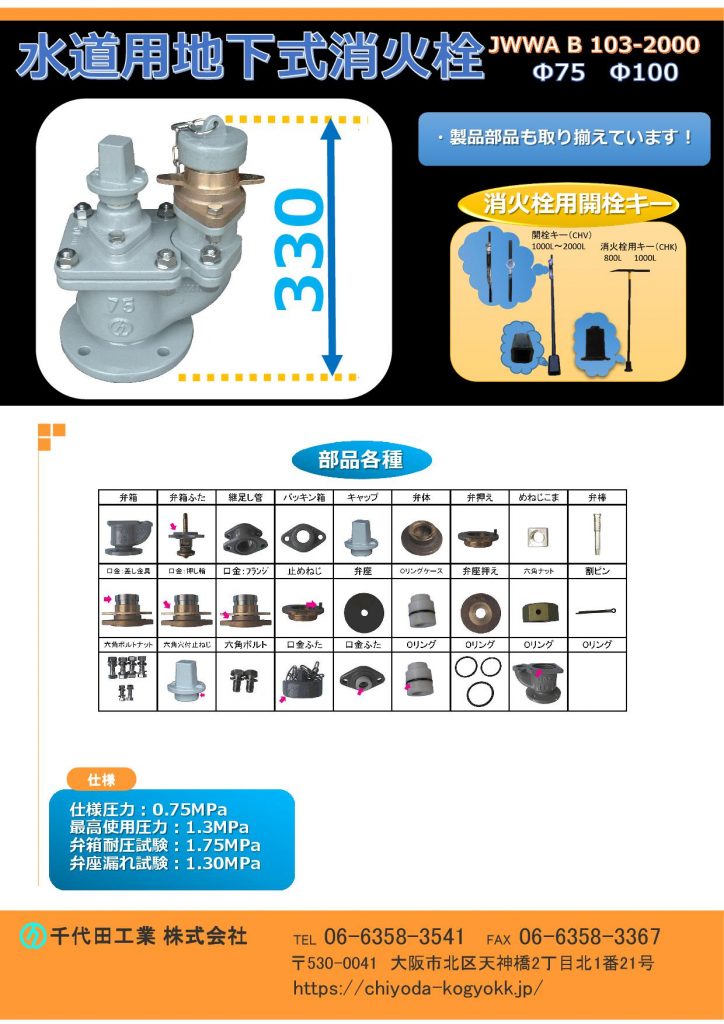

JWWA B 103-2000 地下式消火栓(単口)
![JWWA B 103-2000 地下式消火栓(単口)
FCD・内外面粉体塗装(標準)
各種部品を取り揃えています。
重量:26Kg
価格 7.5K 内紛 ¥104,000- 内外粉¥111,800- 10K 内外粉 ¥123,000-
地下式消火栓は規格型消火栓 JWWA B 103(ケレップ式)又はJWWA B 135(ボール式)があります。ボール式消火栓は、浅層埋設に対応する目的で設計されているため、弊社のボール式消火栓の全高は約180mmで、ケレップタイプの全高330mmに比べて、より低い設計になります。構造上の違いとして、従来のケレップ式は長年の実績に裏付けられた信頼性があります。一方、ボール式消火栓は最近の製品であり耐久性等、今後の運用状況にゆだねられる部分がありますが、特徴としてボール式の利点は、従来型のケレップ式は弁を全開した場合、水頭損失があるのに対し、ボール式ほぼゼロである点、又ボール式消火栓には、挿入式計測器等を接続できるなど、コンパクトで設置の簡便さ等、ケレップ式に勝る点もあります。その他、ケレップ式は単口(消防ホースを接続する部分【水の取水口が1つ】)と双口(消防ホースを接続する部分【水の取水口が2つ】)のタイプがあります。図面PDF、図面CADを御用意しています。](https://www.chiyoda-kogyokk.jp/wp/images/2021/04/2000消火栓-724x1024.jpg)
- 規格消火栓(JWWA B 103-2000)!
- FCD・内外面粉体塗装(標準)
- 各種部品を取り揃えています。
- 重量:26Kg
- 価格 7.5K 内紛 ¥141,000- 内外粉¥141,000- 10K 内外粉 ¥155,000-
カタログPDF
図面PDF
図面CAD

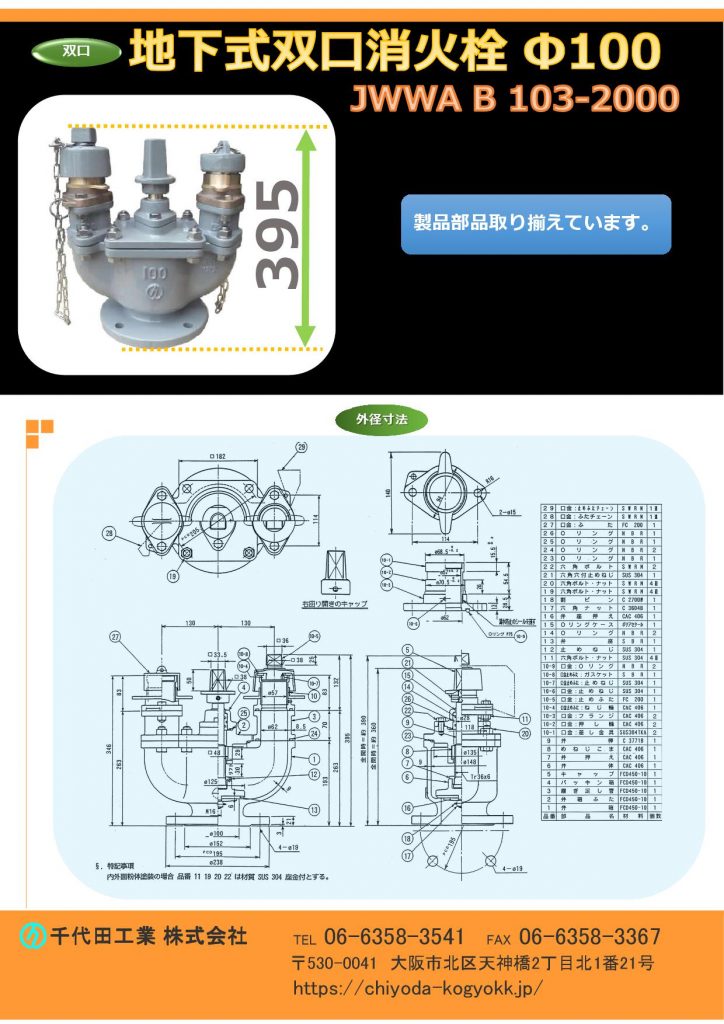

JWWA B 103-2000 地下式消火栓(双口)
![JWWA B 103-2000 地下式消火栓(双口)
FCD・内外面粉体塗装(標準)
各種部品を取り揃えています。
FCD・内外面粉体塗装(標準)
重量:30Kg
価格 7.5K 内紛 ¥216,500- 内外粉¥232,600- 10K 内外粉 ¥255,900-
地下式消火栓は規格型消火栓 JWWA B 103(ケレップ式)又はJWWA B 135(ボール式)があります。ボール式消火栓は、浅層埋設に対応する目的で設計されているため、弊社のボール式消火栓の全高は約180mmで、ケレップタイプの全高330mmに比べて、より低い設計になります。構造上の違いとして、従来のケレップ式は長年の実績に裏付けられた信頼性があります。一方、ボール式消火栓は最近の製品であり耐久性等、今後の運用状況にゆだねられる部分がありますが、特徴としてボール式の利点は、従来型のケレップ式は弁を全開した場合、水頭損失があるのに対し、ボール式ほぼゼロである点、又ボール式消火栓には、挿入式計測器等を接続できるなど、コンパクトで設置の簡便さ等、ケレップ式に勝る点もあります。その他、ケレップ式は単口(消防ホースを接続する部分【水の取水口が1つ】)と双口(消防ホースを接続する部分【水の取水口が2つ】)のタイプがあります。図面PDF、図面CADを御用意しています。](https://www.chiyoda-kogyokk.jp/wp/images/2021/04/JWWAB103-2000-地下式双口消火栓消火栓-724x1024.jpg)
- 規格消火栓(JWWA B 103-2000)!
- FCD・内外面粉体塗装(標準)
- 各種部品を取り揃えています。
- FCD・内外面粉体塗装(標準)
- 重量:30Kg
- 価格 7.5K 内紛 ¥294,000- 内外粉¥294,000- 10K 内外粉 ¥323,000-
図面PDF
図面CAD

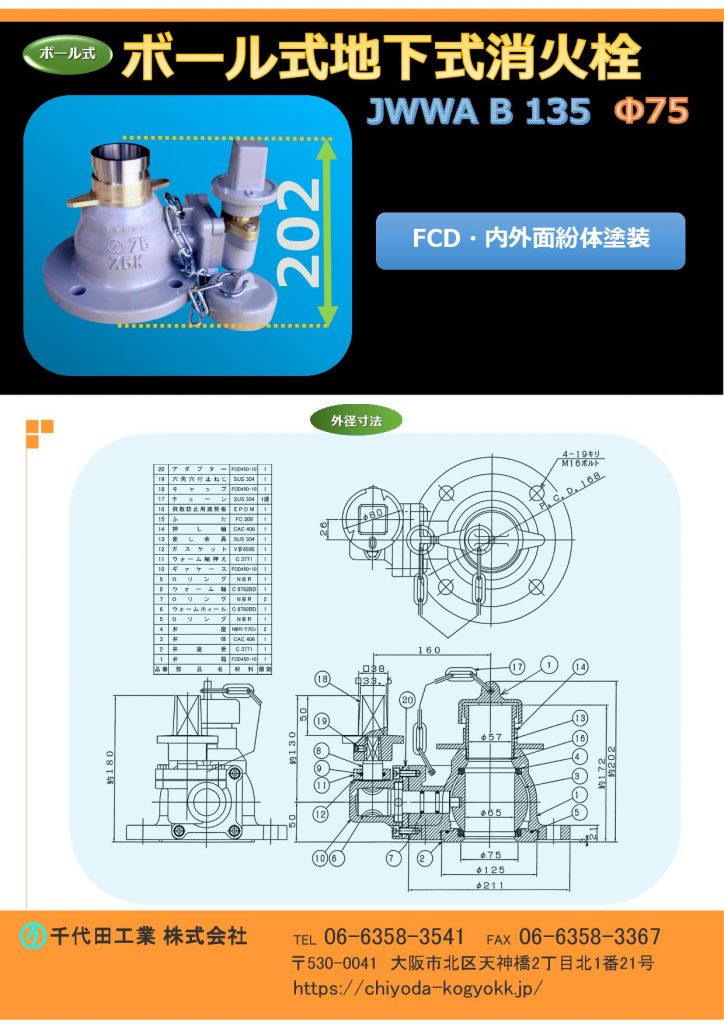

JWWA B 135 ボール式消火栓
![JWWA B 135 ボール式消火栓は規格消火栓。浅層埋設に対応するために高さを低(H=180mm)くし、軽量コンパクトを目的に製造しています。価格 7.5K 内外粉 ¥98,000-
地下式消火栓は規格型消火栓 JWWA B 103(ケレップ式)又はJWWA B 135(ボール式)があります。ボール式消火栓は、浅層埋設に対応する目的で設計されているため、弊社のボール式消火栓の全高は約180mmで、ケレップタイプの全高330mmに比べて、より低い設計になります。構造上の違いとして、従来のケレップ式は長年の実績に裏付けられた信頼性があります。一方、ボール式消火栓は最近の製品であり耐久性等、今後の運用状況にゆだねられる部分がありますが、特徴としてボール式の利点は、従来型のケレップ式は弁を全開した場合、水頭損失があるのに対し、ボール式ほぼゼロである点、又ボール式消火栓には、挿入式計測器等を接続できるなど、コンパクトで設置の簡便さ等、ケレップ式に勝る点もあります。その他、ケレップ式は単口(消防ホースを接続する部分【水の取水口が1つ】)と双口(消防ホースを接続する部分【水の取水口が2つ】)のタイプがあります。図面PDF、図面CADを御用意しています。](https://www.chiyoda-kogyokk.jp/wp/images/2021/04/JWWA-B-135-ボール式消火栓単口-H202-Φ75-2-724x1024.jpg)
- 規格消火栓(JWWA B 135)
- FCD・内外面粉体塗装(標準)
- 浅層埋設対応消火栓で全高を低く(H=180)、軽量コンパクトに設計しています。
- 価格 7.5K 内外粉 ¥125,000-
カタログPDF
図面PDF

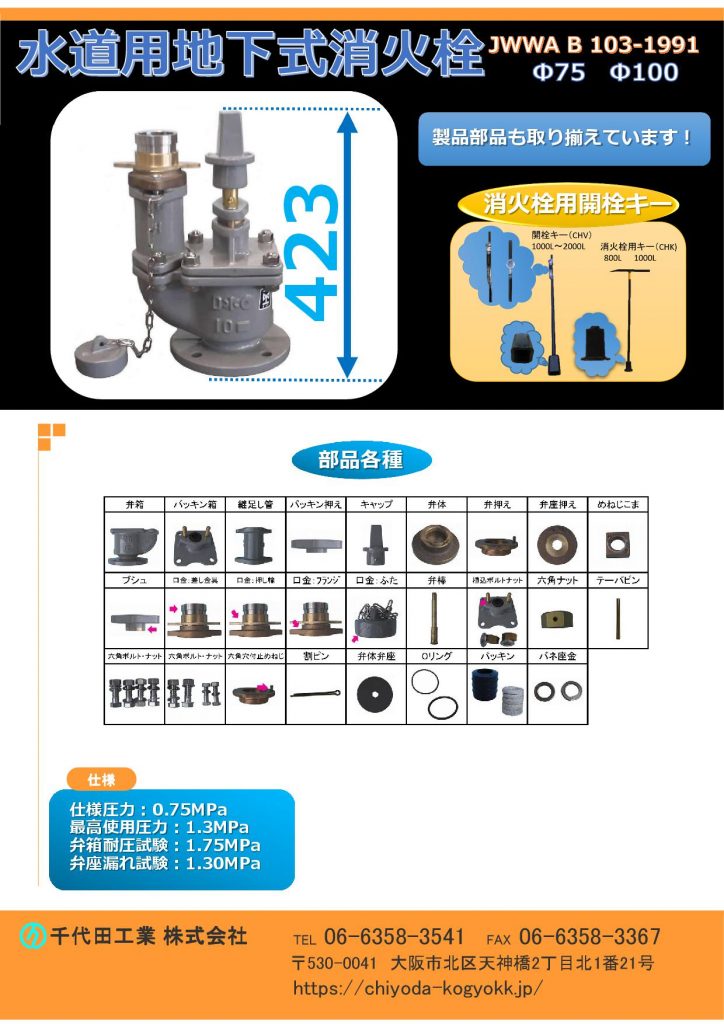

JWWA B 103-1991 水道用地下式消火栓
![規格消火栓(JWWA B 103-1991)で浅層埋設以前の消火栓です。FCD・内外面粉体塗装(標準)各種部品を取り揃えています。
地下式消火栓は規格型消火栓 JWWA B 103(ケレップ式)又はJWWA B 135(ボール式)があります。ボール式消火栓は、浅層埋設に対応する目的で設計されているため、弊社のボール式消火栓の全高は約180mmで、ケレップタイプの全高330mmに比べて、より低い設計になります。構造上の違いとして、従来のケレップ式は長年の実績に裏付けられた信頼性があります。一方、ボール式消火栓は最近の製品であり耐久性等、今後の運用状況にゆだねられる部分がありますが、特徴としてボール式の利点は、従来型のケレップ式は弁を全開した場合、水頭損失があるのに対し、ボール式ほぼゼロである点、又ボール式消火栓には、挿入式計測器等を接続できるなど、コンパクトで設置の簡便さ等、ケレップ式に勝る点もあります。その他、ケレップ式は単口(消防ホースを接続する部分【水の取水口が1つ】)と双口(消防ホースを接続する部分【水の取水口が2つ】)のタイプがあります。図面PDF、図面CADを御用意しています。](https://www.chiyoda-kogyokk.jp/wp/images/2021/04/1991消火栓-1-724x1024.jpg)
- Φ75 Φ100
- 規格消火栓(JWWA B 103-1991)
- FCD・内外面粉体塗装(標準)
- 各種部品を取り揃えています。
- 価格 7.5K 内紛 ¥141,000- 内外粉¥141,000- 10K 内外粉 ¥155,000-
カタログPDF
図面PDF
図面PDF

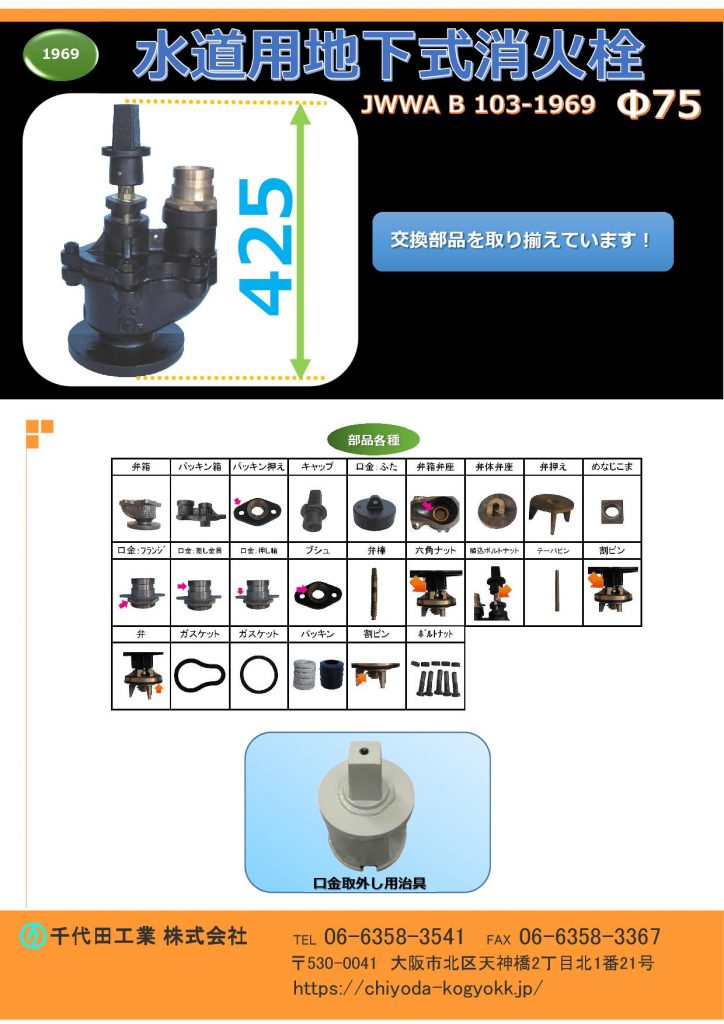

![規格消火栓(JWWA B 103-1969)です。各種部品を取り揃えています。
地下式消火栓は規格型消火栓 JWWA B 103(ケレップ式)又はJWWA B 135(ボール式)があります。ボール式消火栓は、浅層埋設に対応する目的で設計されているため、弊社のボール式消火栓の全高は約180mmで、ケレップタイプの全高330mmに比べて、より低い設計になります。構造上の違いとして、従来のケレップ式は長年の実績に裏付けられた信頼性があります。一方、ボール式消火栓は最近の製品であり耐久性等、今後の運用状況にゆだねられる部分がありますが、特徴としてボール式の利点は、従来型のケレップ式は弁を全開した場合、水頭損失があるのに対し、ボール式ほぼゼロである点、又ボール式消火栓には、挿入式計測器等を接続できるなど、コンパクトで設置の簡便さ等、ケレップ式に勝る点もあります。その他、ケレップ式は単口(消防ホースを接続する部分【水の取水口が1つ】)と双口(消防ホースを接続する部分【水の取水口が2つ】)のタイプがあります。図面PDF、図面CADを御用意しています。](https://www.chiyoda-kogyokk.jp/wp/images/2021/04/B103-1969-1-724x1024.jpg)
- Φ75 Φ100
- 規格消火栓(JWWA B 103-1969)
- FC製・内外面合成樹脂塗料黒色(標準)
- 各種部品を取り揃えています
- 価格:お問い合わせ下さい。⇒(大阪)06-6358-3541
カタログPDF
図面PDF

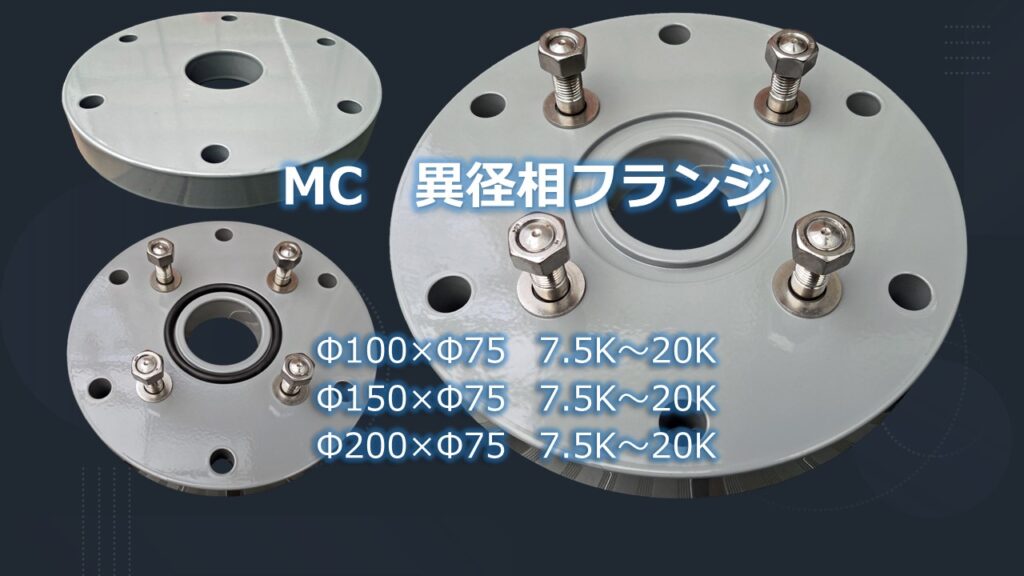

MC 異径相フランジ Φ100~Φ200 7.5K~20K フランジ厚み:全口径:35mm
![MC 異形相フランジ Φ100Φ150Φ200xΦ75製品の径違い相フランジのPR画像です。](https://www.chiyoda-kogyokk.jp/wp/images/2023/06/MC 異径相フランジ-2-1024x576.jpg)
本体:FCD製・内外面粉体塗装(Φ75側植込みボルトナットワッシャー4組付)
仕様:7.5K~20K
※Φ100~Φ200すべてのフランジ厚み:35mm
- 75mm側にGFガスケット、M16ボルトナットワッシャーは付属しています。
図 面
価 格
- Φ100xΦ75 7.5K ¥110,000- 10K ¥130,000-
- Φ150xΦ75 7.5K ¥120,000- 10K¥140,000-
- Φ200xΦ75 7.5K ¥130,000- 10K¥150,000-
- 納期:受注後約30日、 16K、20Kも御対応致します。御問合せ下さい。
御問合せ先 ➡ 大阪06-6358-3541

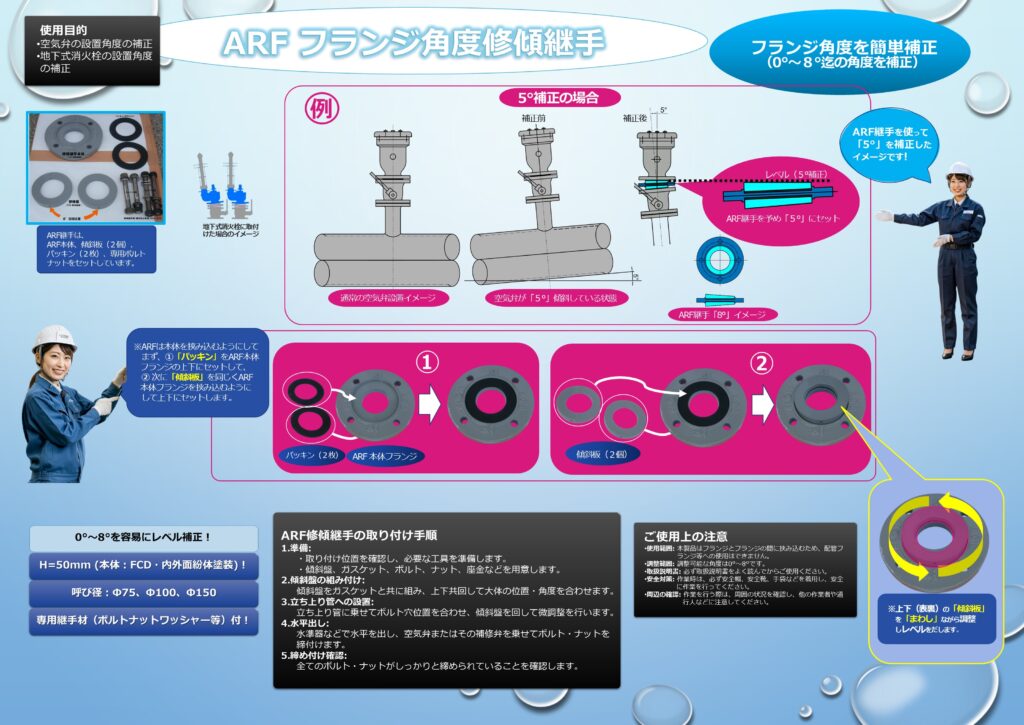

ARF 修傾継手 (フランジ角度補正・修正)
![ARF 修傾継手 (フランジ角度補正・修正)Φ75~Φ150のカタログ画像です。
FCD・内外面粉体塗装
全高=50mm
上下の補修板を回転さすことにより最大 「0~8°」の角度補正を容易に行うことができます。
専用継手材(ボルト・ナット・ワッシャー)付
ARFフランジ角度修傾継手の使用目的は、空気弁又は地下式消火栓の傾斜角度補正であります。よって配管フランジ等への使用はやめてください。](https://www.chiyoda-kogyokk.jp/wp/images/2024/01/ARF裏-1024x725.jpg)
- Φ75~Φ150
- 7.5K(2種)・10K(3種)
- FCD・内外面粉体塗装
- 全高=50mm
- 上下の補修板を回転さすことにより最大 「0~8°」の角度補正を容易に行うことができます。
- 専用継手材(ボルト・ナット・ワッシャー)付
- ARFフランジ角度修傾継手の使用目的は、空気弁又は地下式消火栓の傾斜角度補正であります。よって配管フランジ等への使用はやめてください。
ARF修傾継手(補正角度=8°設定にして)をフランジに取付けた(空気弁)に取付けたイメージ動画です。
【ARF修傾継手の角度補正は「0°~8°」までの角度をレベルに補正可能です。】
ARFフランジ角度修正継手はフランジとフランジの間に挟み0°~8°をレベル補正します。 *上下の補正盤(FCD製)を廻し簡単・確実・即座にレベルに合わすことができます。 ARFフランジ角度修正継手を消火栓(スタンドパイプ装着)と補修弁の間に使用したイメージ動画です。消火栓と補修弁の間に挟み、簡単・確実・即座に角度0°~8°をレベル補正することができます。
ARF 修傾継手 価格表
![ARF 修傾継手 (フランジ角度補正・修正)Φ75~Φ150の価格表画像です。](https://www.chiyoda-kogyokk.jp/wp/images/2023/02/修傾継手-1.png)
カタログ A3 PDF(表裏)
図面
取扱説明書

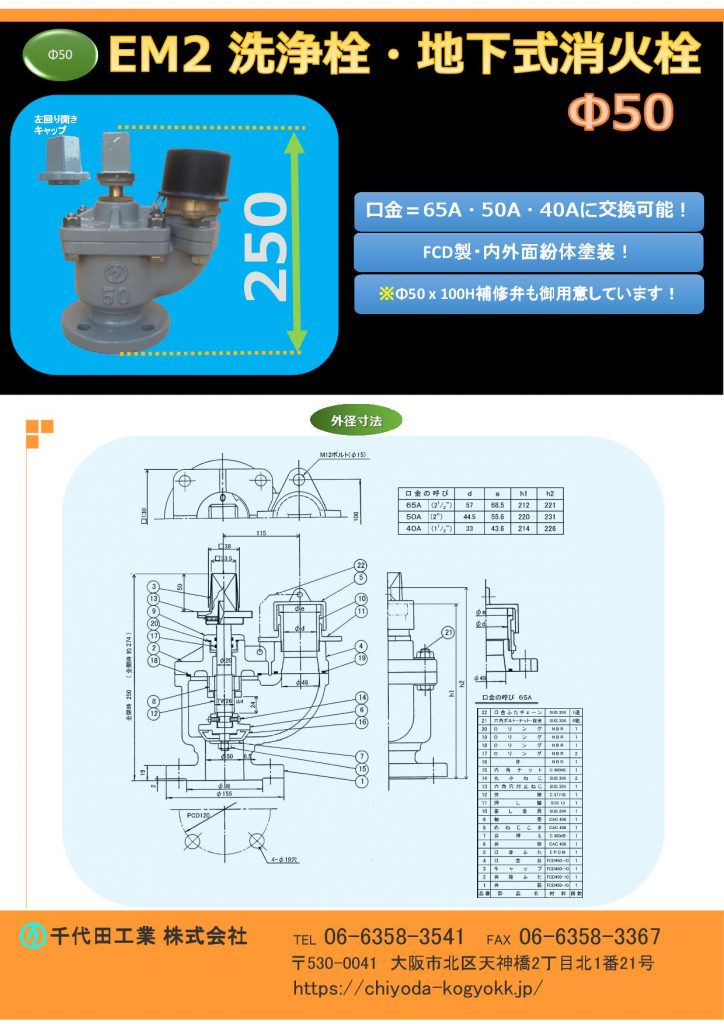

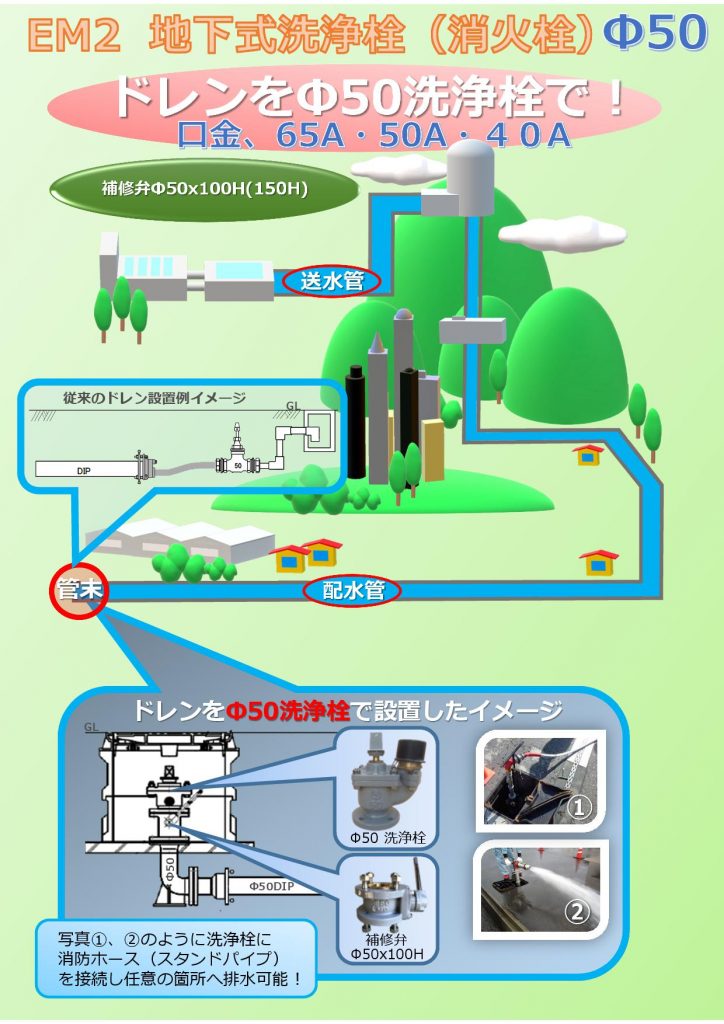

EM2型 Φ50 洗浄栓(地下式消火栓)
![EM2型 Φ50 洗浄栓(地下式消火栓)Φ50消火栓
FCD・内外面粉体塗装(標準)
口金を 65A・50A・40A 交換可能!
ドレンの設置の際、Φ50仕切弁で所定の箇所まで配管する手間等をかけず、本Φ50洗浄栓を使用することにより、スタンドパイプ(立管)とホースを接続し、任意の箇所へ放水することが可能です。
Φ50洗浄性を使用する際、Φ50補修弁とあわせて設置することにより、維持管理が容易になります。](https://www.chiyoda-kogyokk.jp/wp/images/2021/04/Φ50-消火栓-1-724x1024.jpg)
![EM2型 Φ50 洗浄栓(地下式消火栓)
重量=14Kg
FCD・内外面粉体塗装(標準)
口金を 65A・50A・40A 交換可能!
ドレンの設置の際、Φ50仕切弁で所定の箇所まで配管する手間等をかけず、本Φ50洗浄栓を使用することにより、スタンドパイプ(立管)とホースを接続し、任意の箇所へ放水することが可能です。
Φ50洗浄性を使用する際、Φ50補修弁とあわせて設置することにより、維持管理が容易になります。
Φ50補修弁は Φ50x100H・Φ50x150H の2種類を御用意しています。
価格 EM2 Φ50¥86,000-](https://www.chiyoda-kogyokk.jp/wp/images/2021/04/Φ50-消火栓裏-1-724x1024.jpg)
- Φ50消火栓
- 重量=14Kg
- FCD・内外面粉体塗装(標準)
- 口金を 65A・50A・40A 交換可能!
- ドレンの設置の際、Φ50仕切弁で所定の箇所まで配管する手間等をかけず、本Φ50洗浄栓を使用することにより、スタンドパイプ(立管)とホースを接続し、任意の箇所へ放水することが可能です。
- Φ50洗浄性を使用する際、Φ50補修弁とあわせて設置することにより、維持管理が容易になります。
- Φ50補修弁は Φ50x100H・Φ50x150H の2種類を御用意しています。
- 価格 EM2 Φ50¥113,800-
カタログPDF
図面PDF

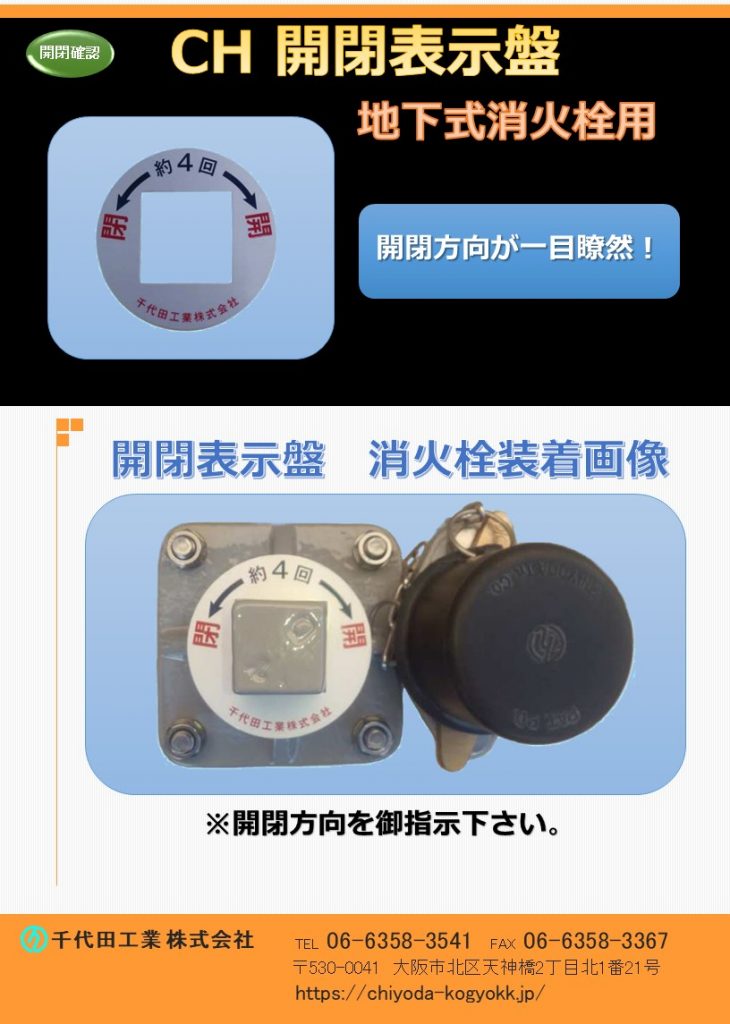

CH 開閉表示盤(地下式消火栓取付用)
![CH開閉表示キャップを地下式消火栓の開閉キャップに取付けたイメージです。
地下式消火栓の開閉キャップに取付けます。
地下式消火栓の開閉方向には地域性があり、本CH開閉表示キャップを消火栓開閉キャップに取付けることにより、誰がみても開閉方向が一目瞭然で消火栓の逆回しの抑止(注意喚起)に寄与いたします。](https://www.chiyoda-kogyokk.jp/wp/images/2021/04/開閉表示盤-1-730x1024.jpg)
- 地下式消火栓の開閉キャップに取付けます。
- 地下式消火栓の開閉方向には地域性があり、本CH開閉表示キャップを消火栓開閉キャップに取付けることにより、誰がみても開閉方向が一目瞭然で消火栓の逆回しの抑止(注意喚起)に寄与いたします。
- 価格:御問合せ下さい。⇒(大阪)06-6358-3541
カタログPDF
図面PDF
![](https://www.chiyoda-kogyokk.jp/wp/images/2024/03/1969-1024x1024.png)

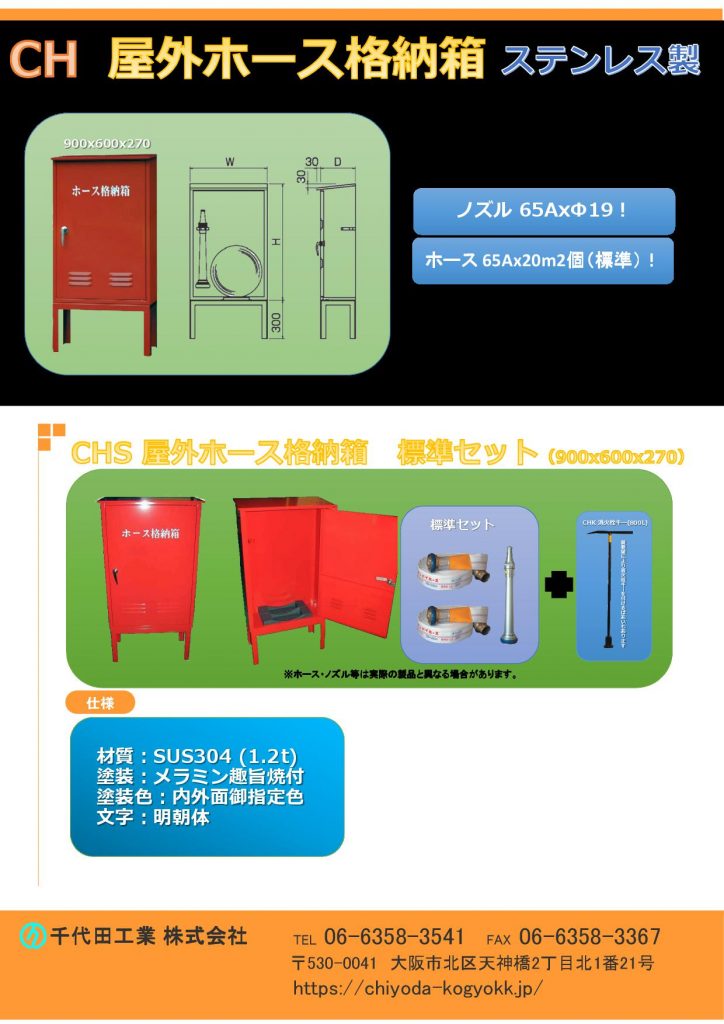

CH 屋外ホース格納箱(ステンレス製)
![CH 屋外ホース格納箱(ステンレス製)
ステンレス製 SUS 304製 (1.2t)
塗装はメラミン樹脂焼付塗装で内外面御指定色
文字入れの場合は明朝体
CH屋外ホース格納箱のオプションとして、ノズル65A x Φ19・ホース65A x 20m・開栓キーを御用意しています。
CH屋外ホース格納箱のホースの個数により、2種類(CHS900x600x270 CHL900x600x400)御用意しています。](https://www.chiyoda-kogyokk.jp/wp/images/2021/04/CH-野外ホース格納箱-300H架台付【消火栓用】-ステンレスSUS304製-1-724x1024.jpg)
- ステンレス製 SUS 304製 【1.2t】 (※ SS製【1.2t】も御用意しています。)
- 塗装はメラミン樹脂焼付塗装で内外面赤色ですが、御指定の色がある場合別途御見積致します。
- 文字入れの場合は明朝体(標準)ですが字体の要望に御対応いたします。
- CH屋外ホース格納箱のオプションとして、ノズル65A x Φ19・ホース65A x 20m・開栓キーを御用意しています。
- CH屋外ホース格納箱のホースの個数により、2種類(CHS900x600x270 CHL900x600x400)御用意しています。
- 価格:御問合せ下さい。⇒(大阪)06-6358-3541
