空気弁付消火栓　Φ75～Φ200

【目次】

空気弁付消火栓　Φ75～Φ200
BW型多排空気弁付地下式消火栓
LLW型空気弁付地下式消火栓
MC型空気弁内蔵地下式消火栓
HC型空気弁内蔵消火栓
WMC型空気弁付消火栓（汚水流入防止ユニット付）
DF型給水栓付急速空気弁 Φ50～Φ200
ARF 修傾継手（フランジ角度補正・修正）０°～８°
MC 異径相フランジ　Φ100～Φ200 7.5K～20K フランジ厚み：全口径35mm

空気弁付消火栓　Φ75～Φ200

近年の公共事業費縮減や顧客の経費節減により、水道用バルブについても配管の浅層埋設や低価格志向に対応するため、軽量化、コンパクト化、低価格化が急務となっています。それらを達成する一つの手段としてバルブの多機能化であると考えます。水道管の状況として、消火栓と空気弁の設置が必要とされる場所に、従来、おのおの１台ずつ設置する必要があったところを、空気弁付消火栓１台で、必要とされる両方の機能を提供し経費節減に寄与するために開発しました。【千代田工業㈱が日本で初めて空気弁付消火栓を開発（特許取得）、製造販売いたしました。】

空気弁付消火栓の役割・・応急給水について

災害発生直後は、配水管の破損などにより、断水が発生する可能性があります。断水が発生した場合、送水管から取水することにより、生活に必要な水を確保することが期待できます。

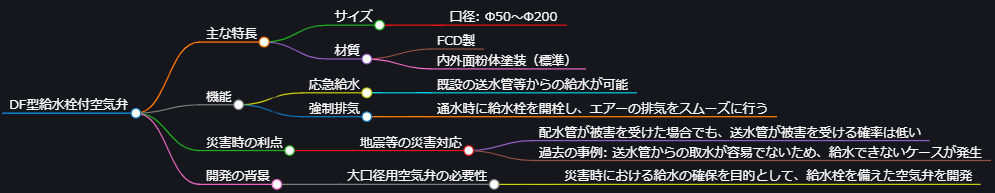

DF型給水栓付急速空気弁【給水口付空気弁】のPR画像です。給水栓付急速空気弁ＤF型　【Φ75～Φ200】口金65A
災害時の備えとして、以下の様に関係機関が連携、協力することが重要であるとともに、給水栓付急速空気弁のできるだけ早急な設置を御提案してきました。
地震等による災害時、送水管は比較的強固で被害を受けにくい一方、取水手段が限られているため、水が供給できずに困窮する事例が過去に発生しています。
問題点:
送水管は破損しにくいが、取水手段が限られている。
過去に、送水管は無事なのに取水できず、水が供給できない事例があった。
対策:
平時から、送水管からの取水方法を検討しておく。
災害発生時に備え、複数の取水手段を準備しておく。
自治体や消防署と連携し、効率的な取水体制を構築しておく。
過去の事例:
東日本大震災では、送水管は無事だったにもかかわらず、取水手段が限られて給水が遅れた地域があった。
教訓:
送水管からの取水手段を確保することは、災害時の迅速な給水に不可欠である。
提案:
災害発生前に、地域住民や自治体、消防署などが協力して、送水管からの取水訓練を実施しておくことが重要といった意味合いをこめた内容です。 — **地震等による災害時、送水管からの取水は容易ではなく、水が供給できずに困窮する事例が過去に発生しています。**
**対策として、災害発生時に送水管から水を効率的に取水できるよう、事前に準備しておくことが重要です。**

WMC DF型空気弁のご紹介＜8ページ＞ダウンロード

空気弁付消火栓【給水口付空気弁】Φ75、Φ100のお問い合わせ画像です。 — **お問い合わせについて**
価格等のお問い合わせを含め、当サイト内のすべての御問合せは、上記の電話番号またはメールアドレスまでお気軽にお問い合わせください。
**電話でのお問い合わせ:** 平日月曜AM9時～金曜17時まで
**メールでのお問い合わせ:** 365日いつでも受付
皆様からのお問い合わせを心よりお待ちしております。

千代田工業株式会社会社案内動画

空気弁設置推奨箇所

水道配管において、空気弁は管内に溜まった空気を排出し、ウォーターハンマー現象の抑制や通水障害の解消に不可欠な役割を果たします。以下 1～５に、空気弁の設置が推奨される主な箇所をまとめます。

**1. 水管橋の最高点**
水管橋の最高点には空気が滞留しやすいため、閉じ込められた空気を効率的に放出するために空気弁の設置が不可欠です。長野県のガイドラインでも、水管橋には空気弁、またはそれと同等以上の機能を持つ製品を使用することが指定されています。
**2. 河川横断部（伏越し）**
逆サイフォン構造となる河川横断部の下流側など、空気が蓄積しやすい箇所には空気弁を設置する必要があります。
**3. 配管の末端**
特に閉塞された末端や空気がたまりやすい場所には、空気弁の設置が必要となる場合があります。神奈川県では、適切な排水設備がない配管末端において、排水口付きの空気弁の検討を推奨しています。
**4. 長距離にわたる配管**
顕著な高点がない長距離の配管においては、空気弁を一定の間隔で設置することが推奨されています。日本ダクタイル鉄管協会のマニュアルや、いわき市、長野県のガイドラインでは、500〜1000メートルの間隔が推奨されています。また、神栖市のガイドラインでは約200メートルごと、国土交通省の資料では1〜3 km間隔で設けられる仕切弁の間に空気弁を設置することに言及されており、これらの情報を参考に適切な間隔で設置を検討する必要があります。
**5. その他局所的な高所**
配管経路の局所的な凸部や起伏の頂点など、空気が滞留しやすい箇所にも空気弁の設置が有効です。
これらの箇所に適切に空気弁を設置することで、水道配管網の安定稼働と長寿命化に寄与します。

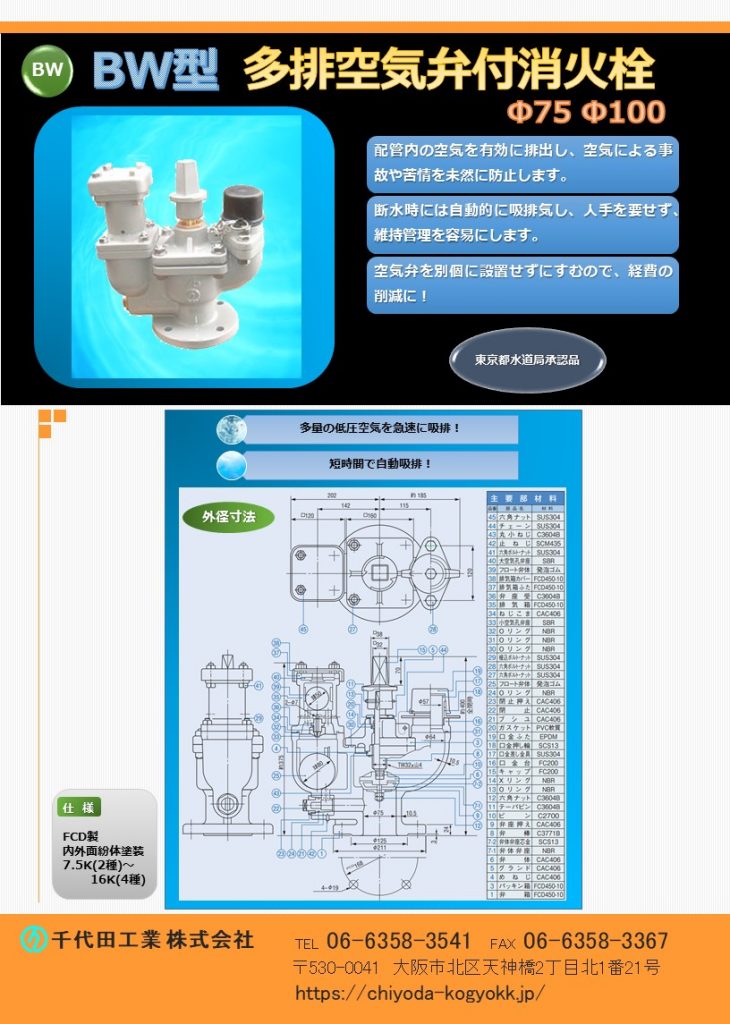

BW型多排空気弁付地下式消火栓

ＢW型多排空気弁付地下式消火栓【給水口付空気弁】Φ75　Φ100
7.5K（2種）～16K（4種）
FCD・内外面粉体塗装（標準）
配管内の空気を有効に排出し空気による事故や苦情を未然に防止します。
断水時には自動的に吸排気を行い、人手を介せず維持管理を容易にします。
空気弁（急速空気弁Φ25相当）を別個に設置せずにすむので経費の削減に！
価格　Φ75 7.5K 内外紛￥217,200- 10K ￥239,000- Φ100 7.5K 内外紛￥227,200- 10K ￥250,000-
近年の公共事業費縮減や顧客の経費節減により、水道用バルブについても配管の浅層埋設や低価格志向に対応するため、軽量化、コンパクト化、低価格化が急務となっています。それらを達成する一つの手段としてバルブの多機能化であると考えます。水道管の状況として、消火栓と空気弁の設置が必要とされる場所に、従来、おのおの１台ずつ設置する必要があったところを、空気弁付消火栓１台で、必要とされる両方の機能を提供し経費節減に寄与するために開発しました。【千代田工業㈱が日本で初めて空気弁付消火栓を開発（特許取得）、製造販売いたしました。】

Φ75 Φ100
7.5K（2種）～16K（4種）
FCD・内外面粉体塗装（標準）
配管内の空気を有効に排出し空気による事故や苦情を未然に防止します。
断水時には自動的に吸排気を行い、人手を要せず維持管理を容易にします。
空気弁（急速空気弁Φ25相当）を別個に設置せずにすむので経費の削減に！
重量：Φ75=40Kg Φ100=42Kg
価格　Φ75 7.5K 内外紛￥274,000- 10K ￥303,000- Φ100 7.5K 内外紛￥284,000- 10K ￥315,000-

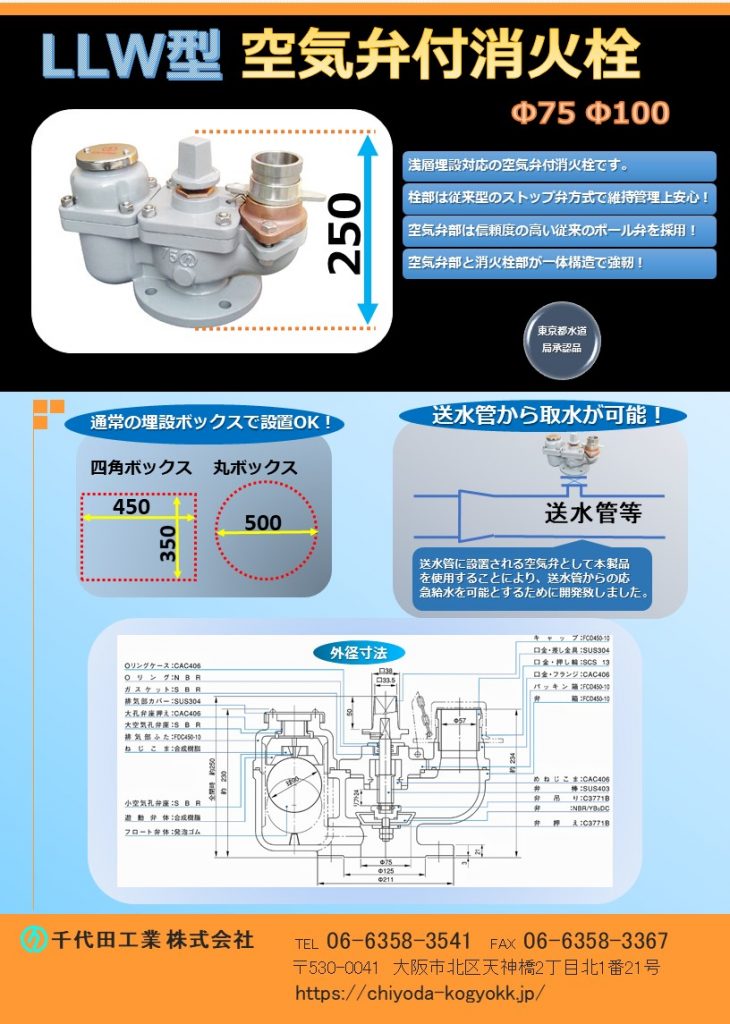

LLW型空気弁付地下式消火栓

Φ75 Φ100
FCD・内外面粉体塗装（標準）
浅層埋設対応の空気弁付消火栓です！
栓部は従来型のストップ弁方式で維持管理上安心！
空気弁部は信頼度の高いボール弁（発泡ウレタン）を採用！
空気弁部と消火栓部が一体構造で強靭！
重量：27Kg
価格　Φ75 7.5K 内外紛￥253,000-

カタログPDF

LLW型空気弁付消火栓-H250 ダウンロード

図面PDF

給水口付空気弁（浅埋）-Φ75 ダウンロード

浅埋-給水口付空気弁（浅埋）-Φ100 ダウンロード

【札幌市】LLW-7.5K ダウンロード

【札幌市】LLW-10K ダウンロード

金沢市（承認図）

【承認図】金沢市：LLWφ75-補修弁φ75×100L ダウンロード

【承認図】金沢市：LLWφ75-補修弁φ75xφ100x150L ダウンロード

【承認図】金沢市：LLWφ100-補修弁φ100×200L ダウンロード

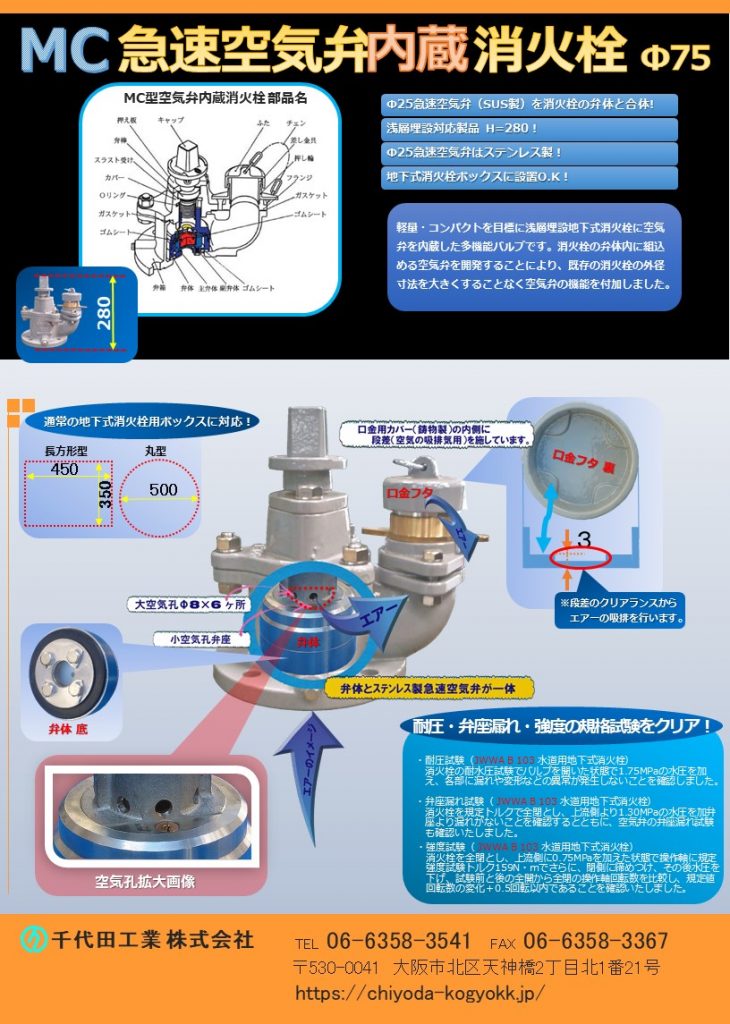

MC型空気弁内蔵地下式消火栓

消火栓の弁体と空気弁（急速Φ25）を合体！
浅層埋設対応製品　H＝280
空気弁はステンレス製（SCS 13）
埋設ボックスは一般的なボックス（350 x 450）でOK！
重量：20Kg
価格　Φ75 7.5K 内外紛￥255,000-

カタログPDF

MC型-地下式消火栓-空気弁内蔵型-H280-Φ75 ダウンロード

図面PDF

MC-空気弁内蔵消火栓-Φ75 ダウンロード

MC-空気弁内蔵消火栓-Φ75-（逆止弁付）ダウンロード

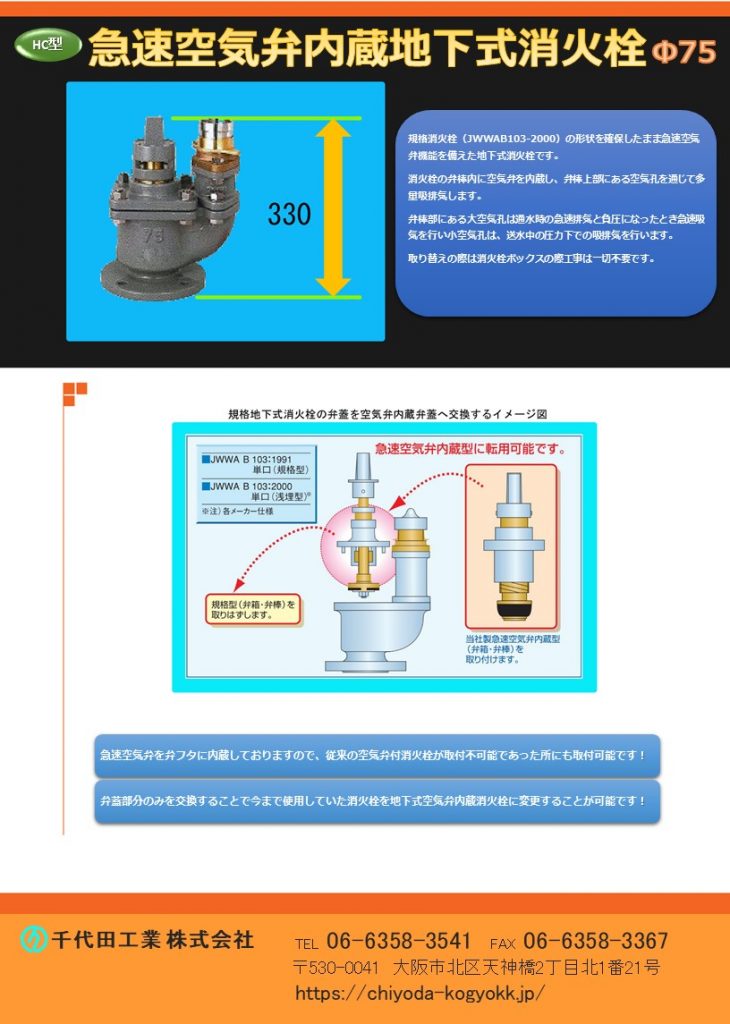

HC型空気弁内蔵消火栓

FCD・内外面粉体塗装（標準）
規格消火栓（JWWA B 103-2000）の形状を確保したまま急速空気弁機能を備えた地下式消火栓です。
消火栓の弁棒内に空気弁を内蔵し弁棒上部にある空気弁孔を通じて多量吸排気します。
弁棒部にある大空気孔は通水時の多量排気と負圧となったとき急速吸気を行い、小空気孔は送水中の圧力下での吸排気を行います。
急速空気弁を弁フタに内蔵していますので、従来の空気弁付消火栓が取付不可能な個所にも取付可能です。
弁フタ部分のみを交換することで、今まで使用していた消火栓を空気弁内蔵消火栓に変更することが可能です。
重量：27Kg
価格　Φ75 7.5K 内外紛￥255,000-
※10K仕様の場合、御問合せください。　御問合せ先⇒06-6358-3541

カタログPDF

HC型空気弁内蔵消火栓-H330-Φ75 ダウンロード

図面PDF

Φ75 ダウンロード

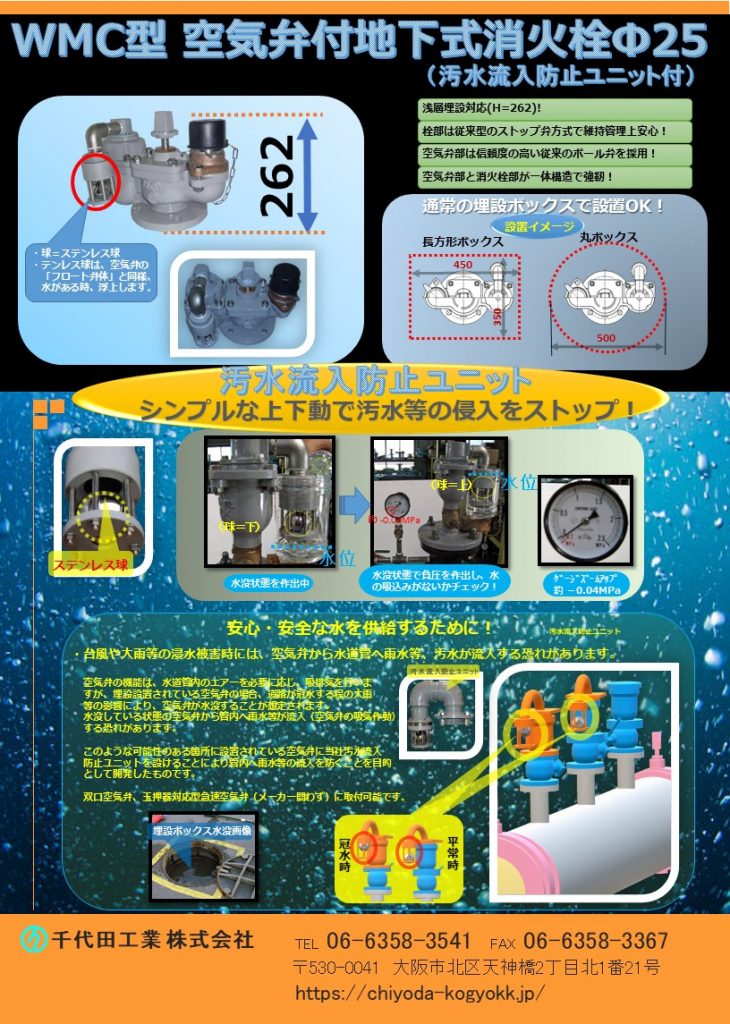

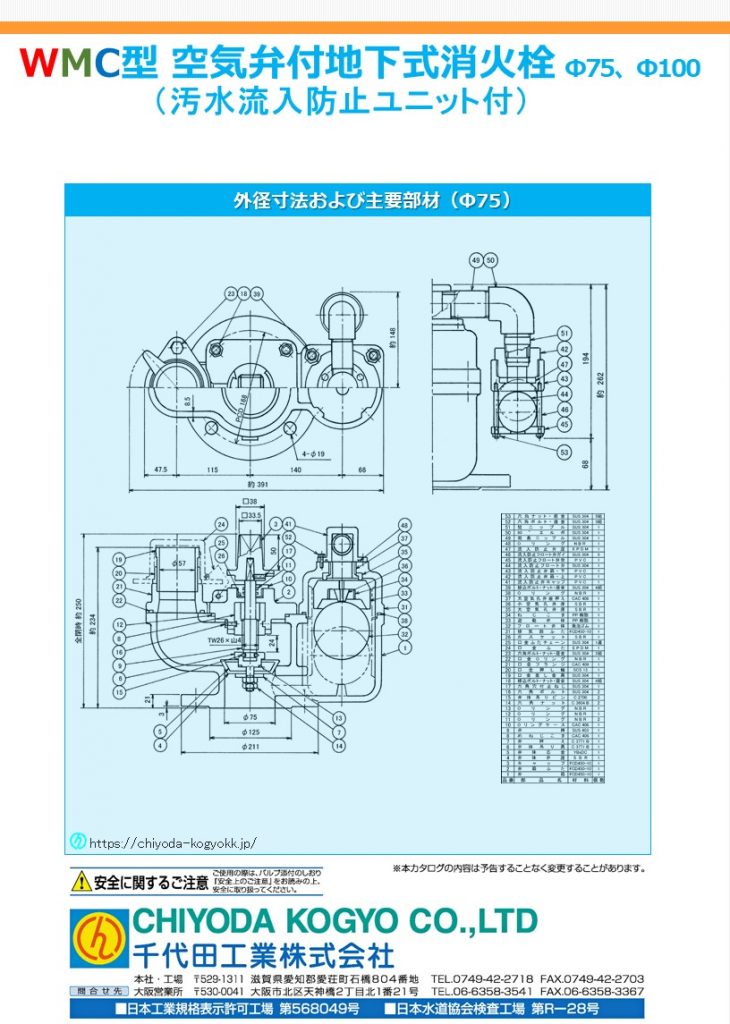

WMC型空気弁付消火栓（汚水流入防止ユニット付）

浅層埋設対応製品（H＝262）！
栓部は従来のストップ弁方式で維持管理上安心！
空気弁部は、信頼度の高い従来のボール弁（発泡ウレタン）を採用！
空気弁部と消火栓部が一体構造で強靭！
大雨、津波等の想定外の水害の際、空気弁ボックス等が水没状態で配管に負圧作用が起きた場合、汚水が管内に侵入する恐れがありますが、本汚水流入防止ユニットが備わった製品では汚水の侵入を防止することが可能です。

カタログPDF（2ページ）

WMC型　汚水流入防止機能付空気弁付消火栓　Φ75・Φ100-コピーダウンロード

図面PDF

ＷＭＣ汚水流入防止機能付消火栓-Φ75 ダウンロード

ＷＭＣ汚水流入防止機能付消火栓-Φ100 ダウンロード

図面CAD

ＷＭＣ汚水流入防止機能付消火栓-Φ75 ダウンロード

空気弁付消火栓の御問合せ画像です。内容はお問い合わせについて
価格等のお問い合わせを含め、当サイト内のすべての御問合せは、上記の電話番号またはメールアドレスまでお気軽にお問い合わせください。
電話でのお問い合わせ: 平日月曜AM9時～金曜17時まで
メールでのお問い合わせ: 365日いつでも受付
皆様からのお問い合わせを心よりお待ちしております。といった内容です。 — **お問い合わせについて**
価格等のお問い合わせを含め、当サイト内のすべての御問合せは、上記の電話番号またはメールアドレスまでお気軽にお問い合わせください。
**電話でのお問い合わせ:** 平日月曜AM9時～金曜17時まで
**メールでのお問い合わせ:** 365日いつでも受付
皆様からのお問い合わせを心よりお待ちしております。

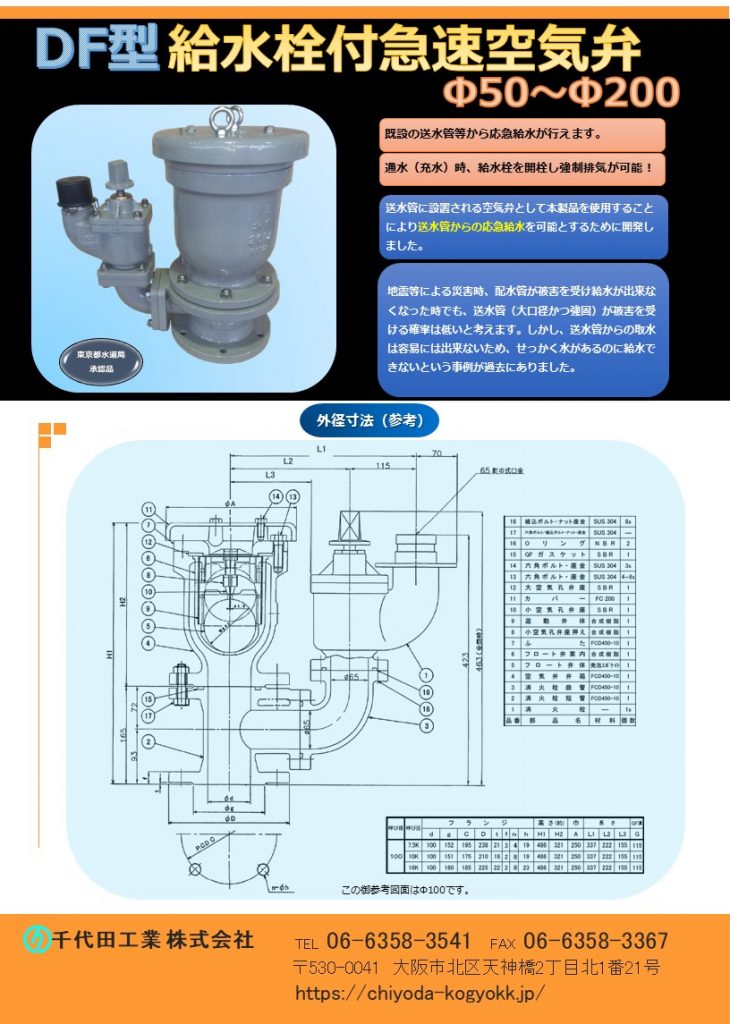

DF型給水栓付急速空気弁 Φ50～Φ200

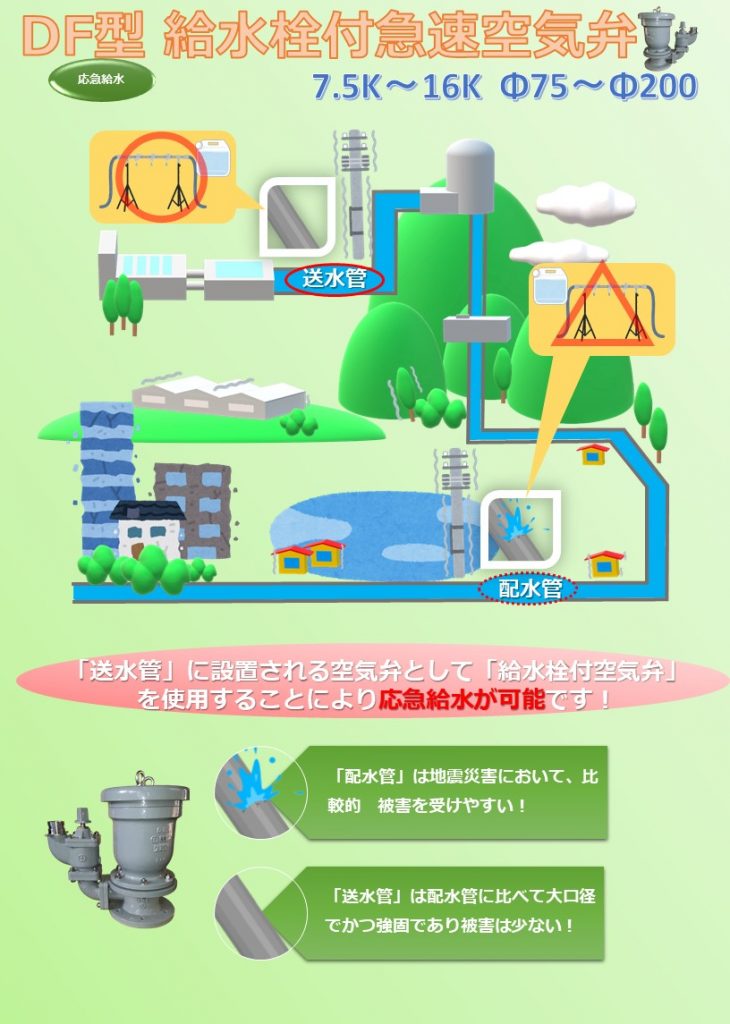

DF型給水栓付空気弁【給水口付空気弁】Φ25～Φ200のカタログ画像（表面）です。
FCD・内外面粉体塗装（標準）
既設の送水管等から応急給水が行えます。
通水時（特に大口径の場合）、給水栓も開栓し強制排気を行えば、よりエアーの排気がスムースです。
地震等の災害時、配水管が被害をうけて、給水ができなくなった時でも、送水管が被害をうける確率は低いと考えます。しかし送水管からの取水は容易には行えないため、せっかく水はあるのに、給水出来ないといった事例が過去にありました。そこで大口径用空気弁に給水栓を備えた本製品（DF型給水栓付空気弁）を開発いたしました。
価格　　Φ50(7.5K)￥335,000- (10K)￥335,000-　Φ75(7.5K)￥387,500-(10K)￥444,000-　Φ100(7.5K)￥449,600- (10K)￥512,000-　Φ150(7.5K)￥667,000-(10K)￥888,000-　Φ200(7.5K)￥1,116,000-(10K)1,250,000-

DF型給水栓付空気弁【給水口付空気弁】Φ25～Φ200のカタログ画像（裏面）です。
FCD・内外面粉体塗装（標準）
既設の送水管等から応急給水が行えます。
通水時（特に大口径の場合）、給水栓も開栓し強制排気を行えば、よりエアーの排気がスムースです。
地震等の災害時、配水管が被害をうけて、給水ができなくなった時でも、送水管が被害をうける確率は低いと考えます。しかし送水管からの取水は容易には行えないため、せっかく水はあるのに、給水出来ないといった事例が過去にありました。そこで大口径用空気弁に給水栓を備えた本製品（DF型給水栓付空気弁）を開発いたしました。
価格　　Φ50(7.5K)￥335,000- (10K)￥335,000-　Φ75(7.5K)￥387,500-(10K)￥444,000-　Φ100(7.5K)￥449,600- (10K)￥512,000-　Φ150(7.5K)￥667,000-(10K)￥888,000-　Φ200(7.5K)￥1,116,000-(10K)1,250,000-

Φ50～Φ200
FCD・内外面粉体塗装（標準）
既設の送水管等から応急給水が行えます。
通水時（特に大口径の場合）、給水栓も開栓し強制排気を行えば、よりエアーの排気がスムースです。
地震等の災害時、配水管が被害をうけて、給水ができなくなった時でも、送水管が被害をうける確率は低いと考えます。しかし送水管からの取水は容易には行えないため、せっかく水はあるのに、給水出来ないといった事例が過去にありました。そこで大口径用空気弁に給水栓を備えた本製品（DF型給水栓付空気弁）を開発いたしました。

カタログPDF（2ページ）

DF空気弁付消火栓-Φ50・Φ75・Φ100・Φ150・Φ200 ダウンロード

図面PDF

【川崎】DF型-給水口付急速空気弁-φ75 ダウンロード

東京都水道局DF-φ200 ダウンロード

仙台市向け

【仙台市承認図】表紙ダウンロード

【仙台市承認図：返却用】表紙ダウンロード

【仙台市】-例10K-給水栓付急速空気弁-φ75-10K ダウンロード

図面CAD

Φ75-MASH ダウンロード

Φ75-ARH ダウンロード

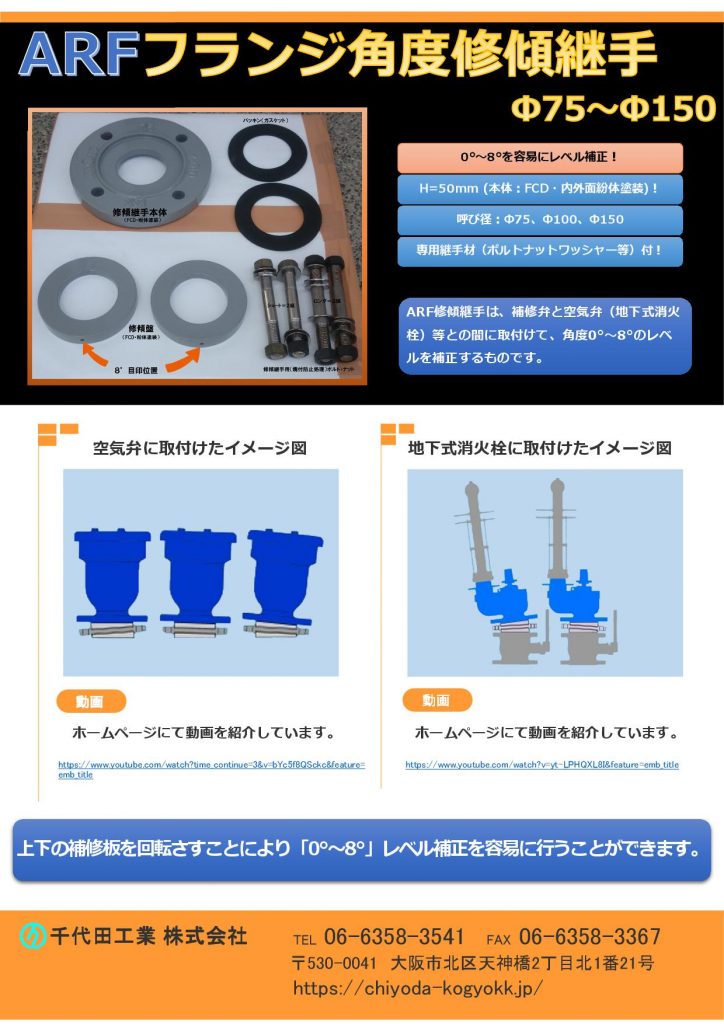

ARF 修傾継手（フランジ角度補正・修正）０°～８°

ARF 修傾継手（フランジ角度補正最大 0～8°）Φ75～Φ150
FCD・内外面粉体塗装
Ｈ＝50mm
上下の補修板を回転さすことにより「0～8°」のレベル補正を容易に行うことが可能です。
ARFフランジ角度修傾継手の使用目的は、空気弁又は地下式消火栓の傾斜角度補正であります。よって配管フランジ等への使用はやめてください。

Φ75～Φ150
FCD・内外面粉体塗装
Ｈ＝50mm
上下の補修板を回転さすことにより「0～8°」のレベル補正を容易に行うことが可能です。
ARFフランジ角度修傾継手の使用目的は、空気弁又は地下式消火栓の傾斜角度補正であります。よって配管フランジ等への使用はやめてください。

ARF修傾継手(Φ75)を空気弁に取付けたイメージ動画です。

ARF修傾継手(Φ75)を地下式単口消火栓に取付けたイメージ動画です。
【ARF修傾継手の角度補正は「0°～8°」までの角度をレベルに補正可能です。】
ARFフランジ角度修正継手はフランジとフランジの間に挟み0°～8°をレベル補正します。＊上下の補正盤（FCD製）を廻し簡単・確実・即座にレベルに合わすことができます。 ARFフランジ角度修正継手を消火栓（スタンドパイプ装着）と補修弁の間に使用したイメージ動画です。消火栓と補修弁の間に挟み、簡単・確実・即座に角度0°～8°をレベル補正することができます。

価格表

ARF修傾継手　ＦＣＤ製（内外面粉体塗装）Φ75（7.5K）￥150,000-
ARF修傾継手　ＦＣＤ製（内外面粉体塗装）Φ75（10K）　￥197,000-
ARF修傾継手　ＦＣＤ製（内外面粉体塗装）Φ100（7.5K）￥176,000-
ARF修傾継手　ＦＣＤ製（内外面粉体塗装）Φ100（10K）￥229,000-

カタログPDF

ARFフランジ角度修正継手-0～8°の傾を補正-Φ75　H50mm-2 ダウンロード

図面PDF

Φ75～Φ150 ダウンロード

MC 異径相フランジ　Φ100～Φ200 7.5K～20K フランジ厚み：全口径35mm

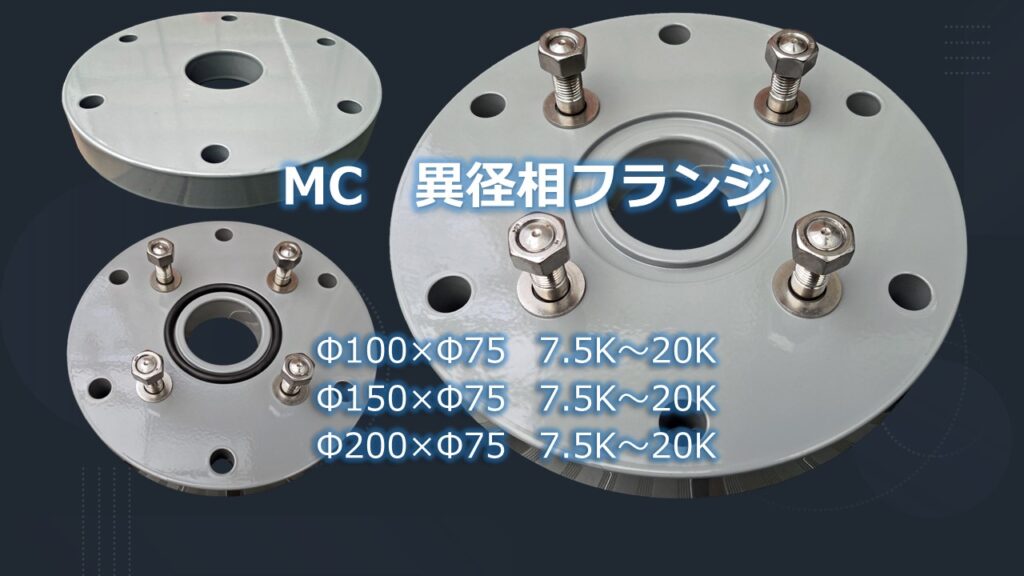

MC異径相フランジのPR画像ｄす。 — MC異形相フランジ【Φ100～Φ200をΦ75へ口径を落とす相フランジです。】
本体：FCD製・内外面粉体塗装（Φ75側植込みボルトナットワッシャー４組付）
仕様：7.5K～20K
※Φ100～Φ200すべてのフランジ厚み：35mm

75mm側にGFガスケット、M16ボルトナットワッシャーは付属しています。

図　面

MC異径相フランジΦ100-Φ75-7.5K ダウンロード

MC異径相フランジΦ150-Φ75-7.5K ダウンロード

MC異径相フランジΦ200-Φ75-7.5K ダウンロード

価　格

Φ100xΦ75 7.5K ￥110,000- 10K ￥130,000-
Φ150xΦ75 7.5K ￥120,000- 10K￥140,000-
Φ200xΦ75 7.5K ￥130,000- 10K￥150,000-
納期：受注後約30日、　16K、20Kも御対応致します。御問合せ下さい。
