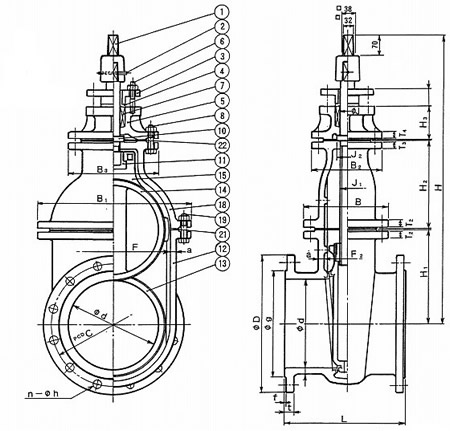

メンテナンス）JISB2062 水道用仕切弁Φ250～Φ500

※ クリックで大きいサイズをご覧いただけます。
※ テーブル1段目[部品名称][材質][部品ナンバー]
※ テーブル2段目[部品箇所][部品写真][販売価格]

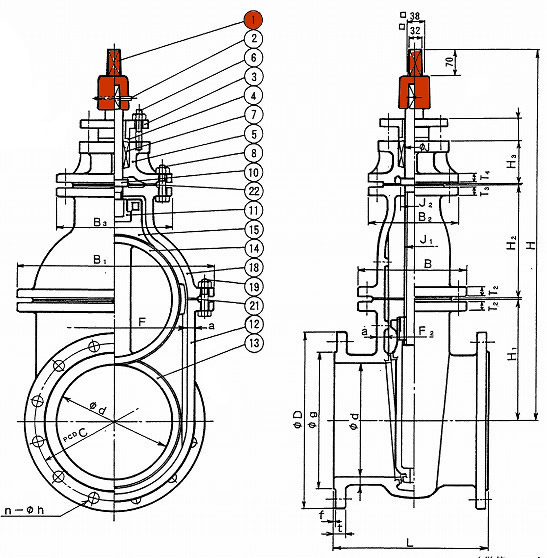

キャップFCD450-10No.01
画像に alt 属性が指定されていません。ファイル名: 1-9.jpg画像に alt 属性が指定されていません。ファイル名: 01-4.jpg

–

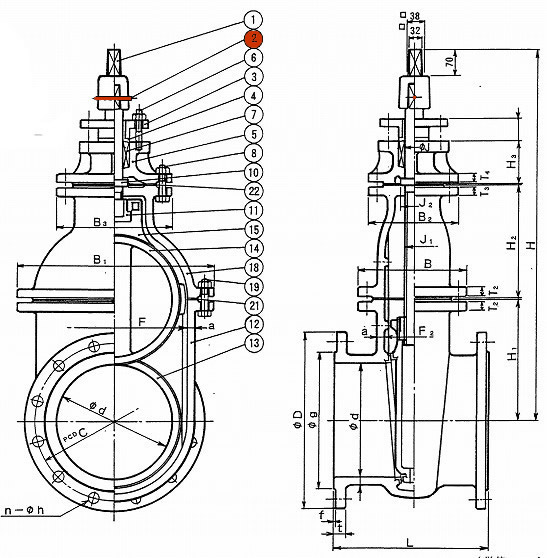

テーパピンC3604BNo.02
画像に alt 属性が指定されていません。ファイル名: 2-7.jpg画像に alt 属性が指定されていません。ファイル名: 02-4.jpg–

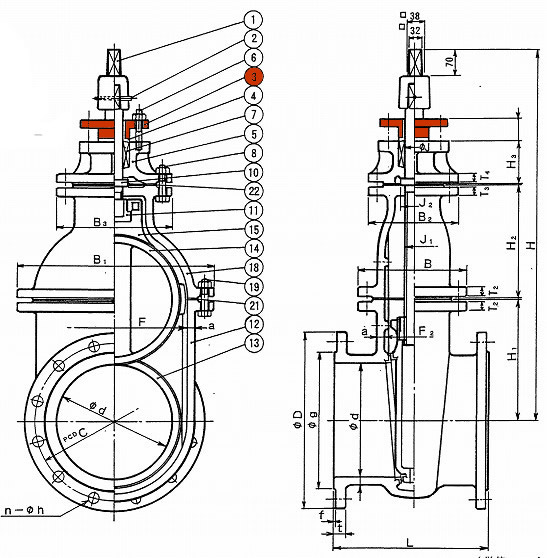

パッキン押さえFCD450-10No.03
画像に alt 属性が指定されていません。ファイル名: 3-6.jpg画像に alt 属性が指定されていません。ファイル名: 03-5.jpg–

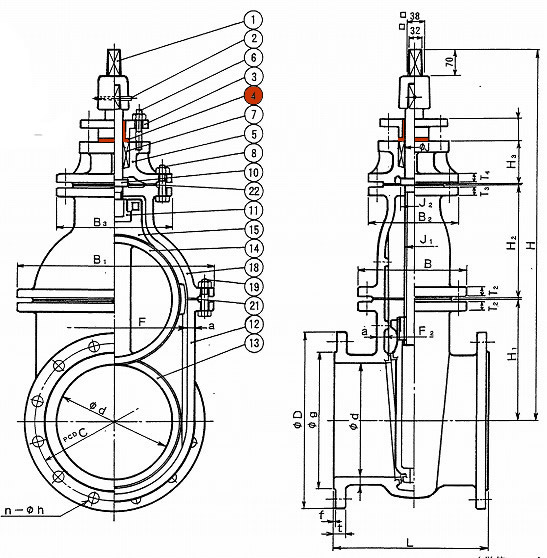

ブシュCAC406No.04
画像に alt 属性が指定されていません。ファイル名: 4-6.jpg画像に alt 属性が指定されていません。ファイル名: 04-5.jpg–

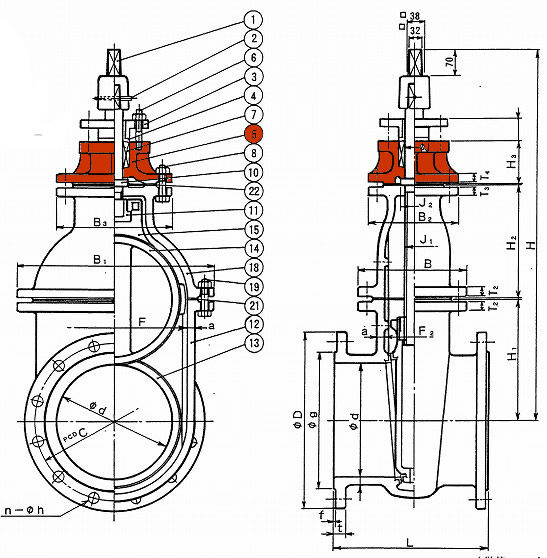

パッキン箱FCD450-10No.05
画像に alt 属性が指定されていません。ファイル名: 5-6.jpg画像に alt 属性が指定されていません。ファイル名: 05-3.jpg–
値込みボルト・ナットC3604BNo.06
画像に alt 属性が指定されていません。ファイル名: 6-7.jpg画像に alt 属性が指定されていません。ファイル名: 06-4.jpg–

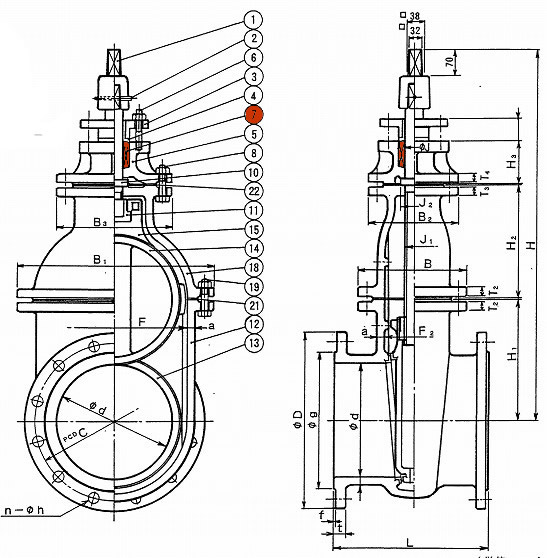

パッキンNBRNo.07
画像に alt 属性が指定されていません。ファイル名: 7-6.jpg画像に alt 属性が指定されていません。ファイル名: 7-1-2.jpg

画像に alt 属性が指定されていません。ファイル名: 7-2-2.jpg
–
ぶたボルト・ナットNBRNo.08
画像に alt 属性が指定されていません。ファイル名: 8-3.jpg画像に alt 属性が指定されていません。ファイル名: 08-3.jpg–

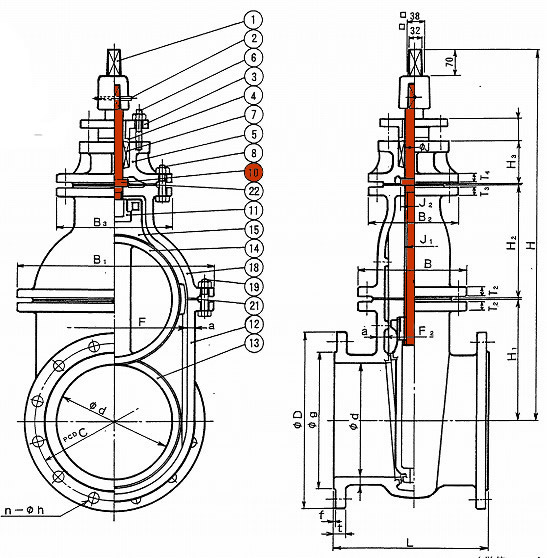

弁棒C3771BNo.10
画像に alt 属性が指定されていません。ファイル名: 10-6.jpg画像に alt 属性が指定されていません。ファイル名: 10-5.jpg–

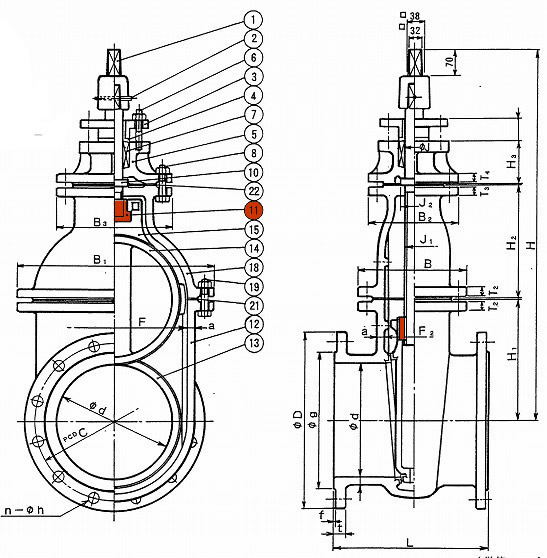

めねじこまCAC406No.11
画像に alt 属性が指定されていません。ファイル名: 11-13.jpg画像に alt 属性が指定されていません。ファイル名: 11-12.jpg–

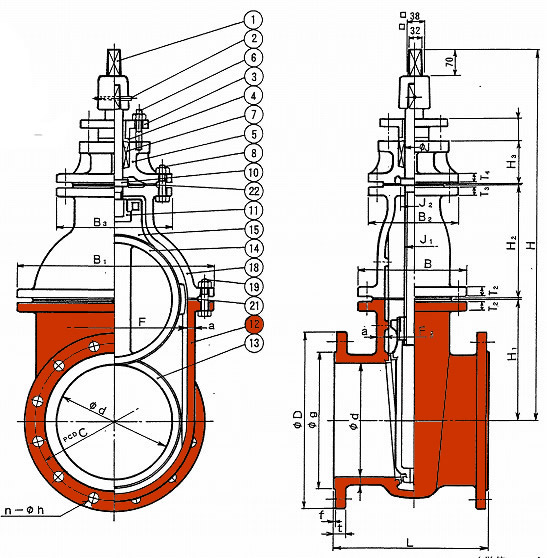

弁箱

FCD450-10

No.12
画像に alt 属性が指定されていません。ファイル名: 12-9.jpg画像に alt 属性が指定されていません。ファイル名: 12-8.jpg–

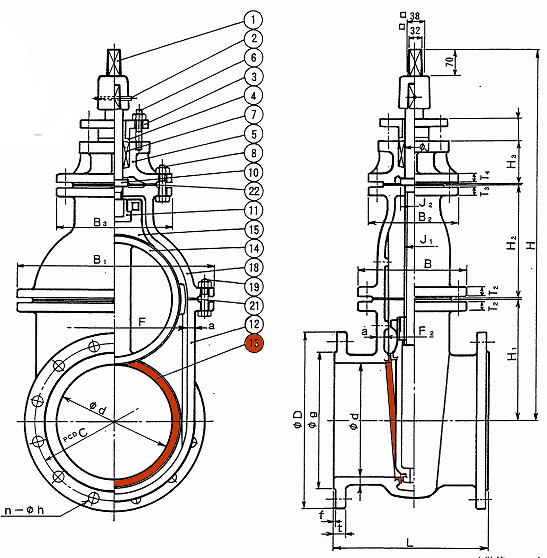

弁箱弁座CAC406No.13
画像に alt 属性が指定されていません。ファイル名: 13-10.jpg画像に alt 属性が指定されていません。ファイル名: 13-9.jpg–
弁体弁座CAC406No.14
画像に alt 属性が指定されていません。ファイル名: 14-10.jpg画像に alt 属性が指定されていません。ファイル名: 14-9.jpg–

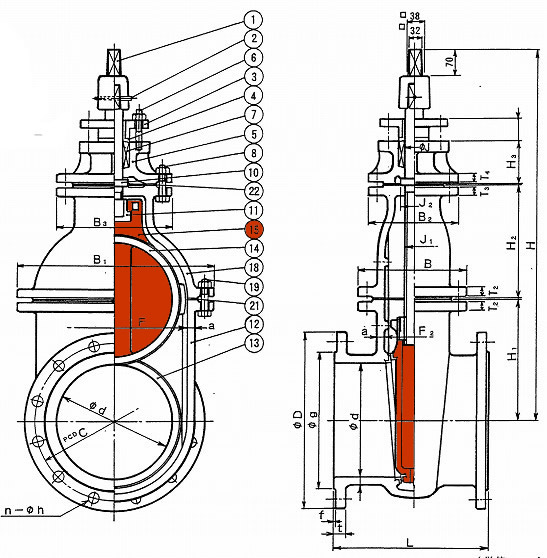

弁体FCD450-10No.15
画像に alt 属性が指定されていません。ファイル名: 15-8.jpg画像に alt 属性が指定されていません。ファイル名: 15-7.jpg–

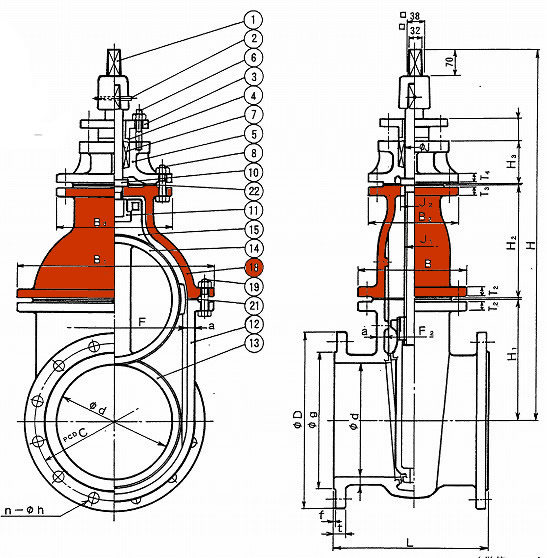

ぶたFCD450-10No.18
画像に alt 属性が指定されていません。ファイル名: 18-5.jpg–
弁箱ボルト・ナットSWRMNo.19
画像に alt 属性が指定されていません。ファイル名: 19-8.jpg画像に alt 属性が指定されていません。ファイル名: 19-7.jpg–

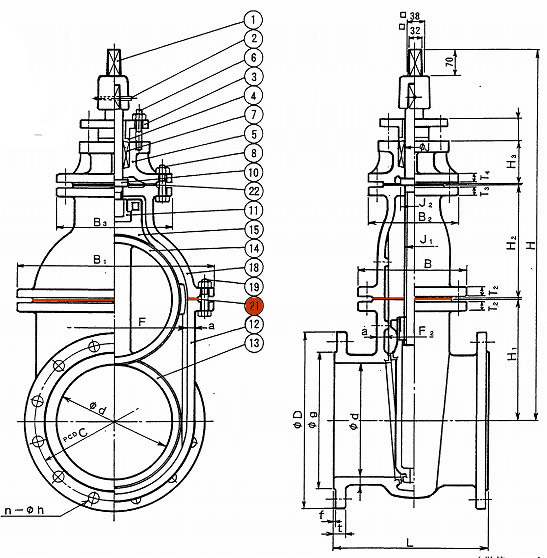

弁箱ガスケットSBRNo.21
画像に alt 属性が指定されていません。ファイル名: 21-8.jpg画像に alt 属性が指定されていません。ファイル名: 21-7.jpg
1枚

–

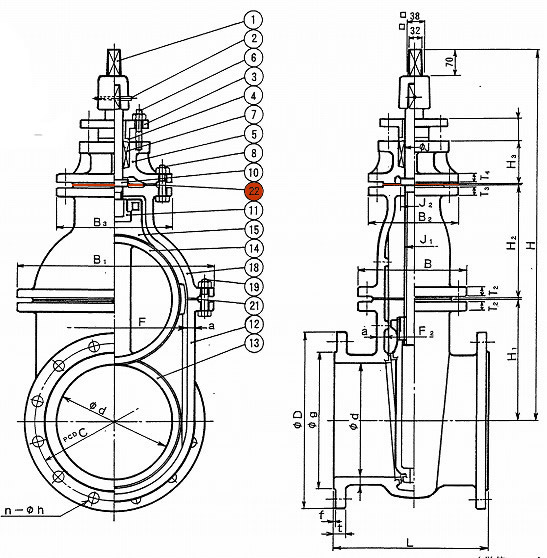

ふたガスケットSBRNo.22
画像に alt 属性が指定されていません。ファイル名: 22-6.jpg画像に alt 属性が指定されていません。ファイル名: 22-5.jpg
1枚

–
