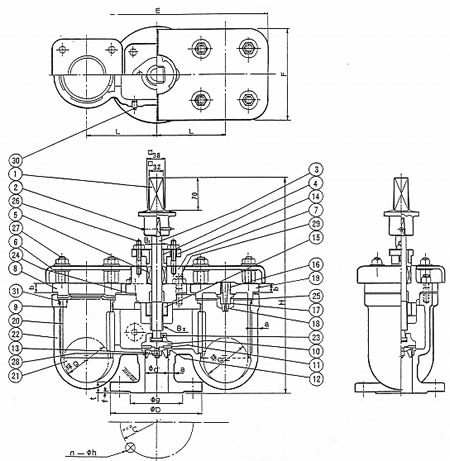

メンテナンス）旧JISB2063 双口空気弁 Φ75・100・150

※ クリックで大きいサイズをご覧いただけます。
※ テーブル1段目[部品名称][材質][部品ナンバー]
※ テーブル2段目[部品箇所][部品写真][販売価格]

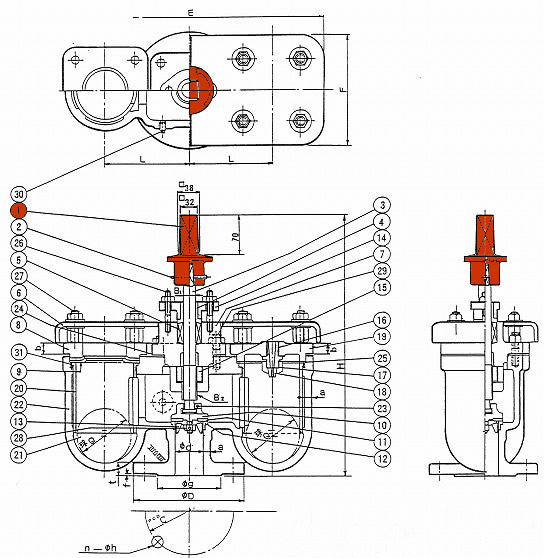

キャップFCD450-10
(FC200)		No.01
画像に alt 属性が指定されていません。ファイル名: 1-7.jpg画像に alt 属性が指定されていません。ファイル名: 01-2.jpg

–

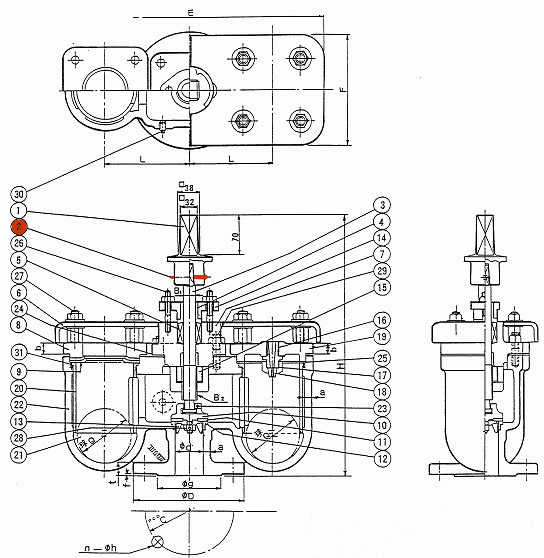

テーパピンC3604BNo.02
画像に alt 属性が指定されていません。ファイル名: 2-5.jpg画像に alt 属性が指定されていません。ファイル名: 02-2.jpg–

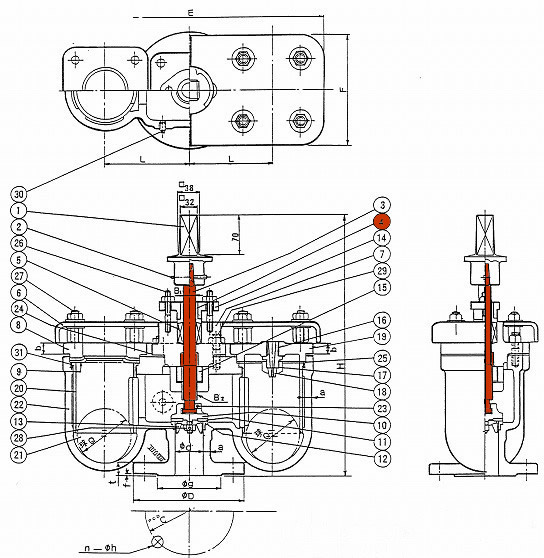

弁棒C3771BNo.03
画像に alt 属性が指定されていません。ファイル名: 3-4.jpg画像に alt 属性が指定されていません。ファイル名: 03-3.jpg–

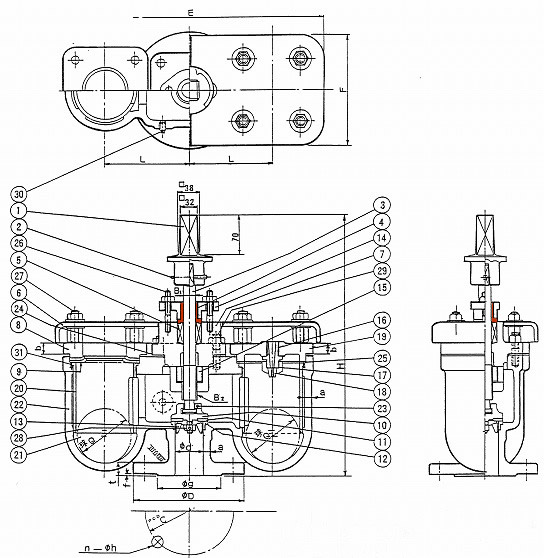

ブシュCAC406No.04
画像に alt 属性が指定されていません。ファイル名: 4-4.jpg画像に alt 属性が指定されていません。ファイル名: 04-3.jpg–
パッキンナイロンNo.05
画像に alt 属性が指定されていません。ファイル名: 5-4.jpg画像に alt 属性が指定されていません。ファイル名: 05-1.jpg
画像に alt 属性が指定されていません。ファイル名: 05-2-2.jpg

–
カバーFCD450-10
(FC200)		No.06
画像に alt 属性が指定されていません。ファイル名: 6-4.jpg画像に alt 属性が指定されていません。ファイル名: 06-2.jpg–

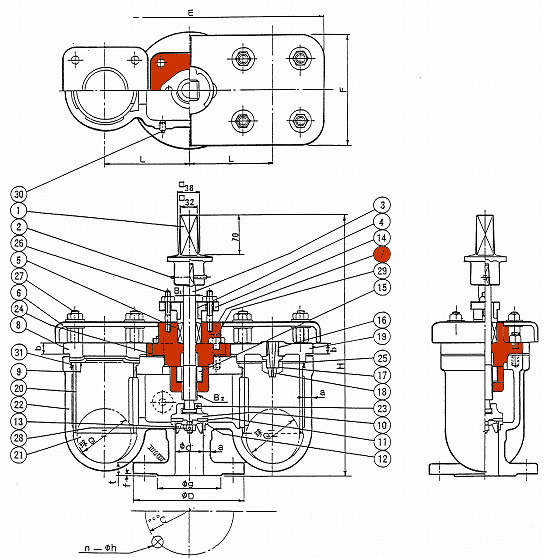

パッキン箱FCD450-10
(FC200)		No.07
画像に alt 属性が指定されていません。ファイル名: 7-4.jpg画像に alt 属性が指定されていません。ファイル名: 07-2.jpg–

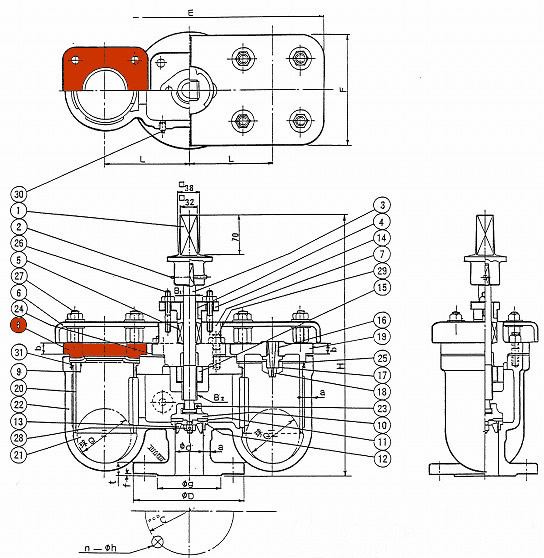

弁押さえFCD450-10
(FC200)		No.08
画像に alt 属性が指定されていません。ファイル名: 8-2.jpg画像に alt 属性が指定されていません。ファイル名: 08-2.jpg–

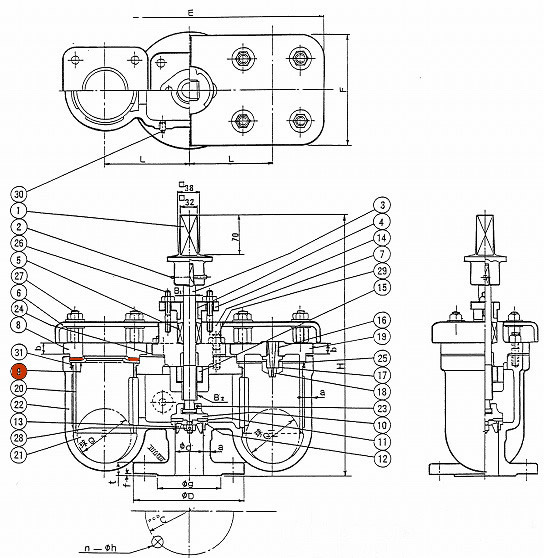

大空気孔弁座SBRNo.09
画像に alt 属性が指定されていません。ファイル名: 9-2.jpg画像に alt 属性が指定されていません。ファイル名: 09-2.jpg–
元弁体CAC406No.10
画像に alt 属性が指定されていません。ファイル名: 10-2.jpg画像に alt 属性が指定されていません。ファイル名: 10-1.jpg–
弁体弁座用パッキンSBRNo.11
画像に alt 属性が指定されていません。ファイル名: 11-9.jpg画像に alt 属性が指定されていません。ファイル名: 11-8.jpg–
弁箱弁座CAC406No.12
画像に alt 属性が指定されていません。ファイル名: 12-5.jpg画像に alt 属性が指定されていません。ファイル名: 12-4.jpg–

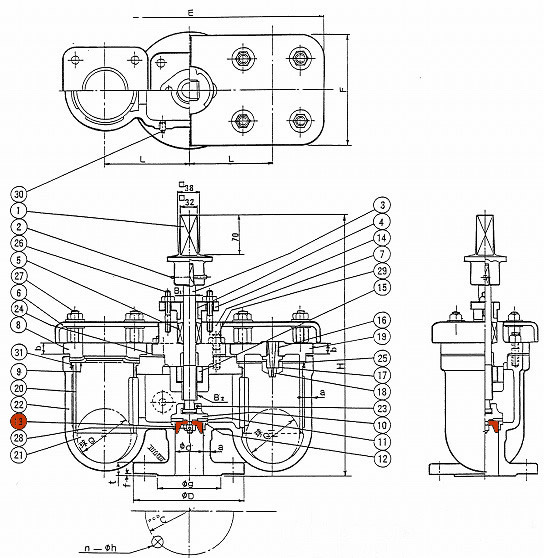

弁体案内CAC406No.13
画像に alt 属性が指定されていません。ファイル名: 13-6.jpg画像に alt 属性が指定されていません。ファイル名: 13-5.jpg–

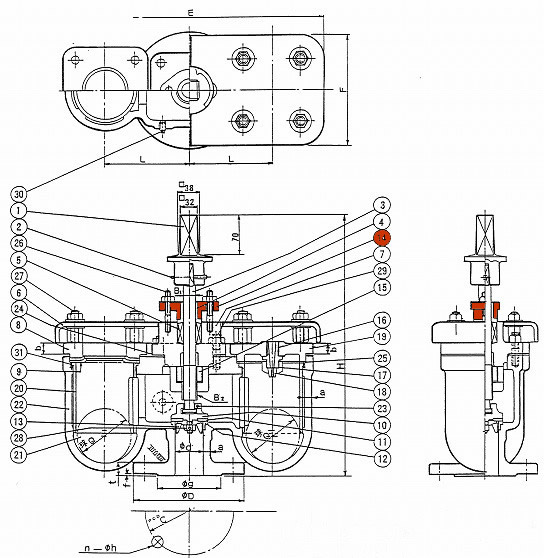

パッキン押さえFCD450-10
(FC200)		No.14
画像に alt 属性が指定されていません。ファイル名: 14-6.jpg画像に alt 属性が指定されていません。ファイル名: 14-5.jpg–

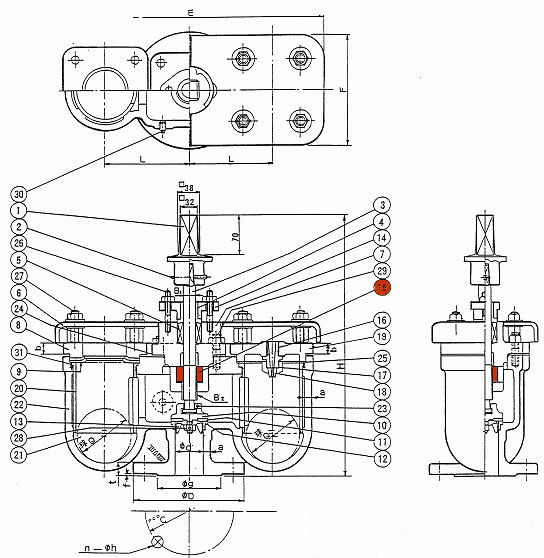

めねじこまCAC406No.15
画像に alt 属性が指定されていません。ファイル名: 15-6.jpg準備中–

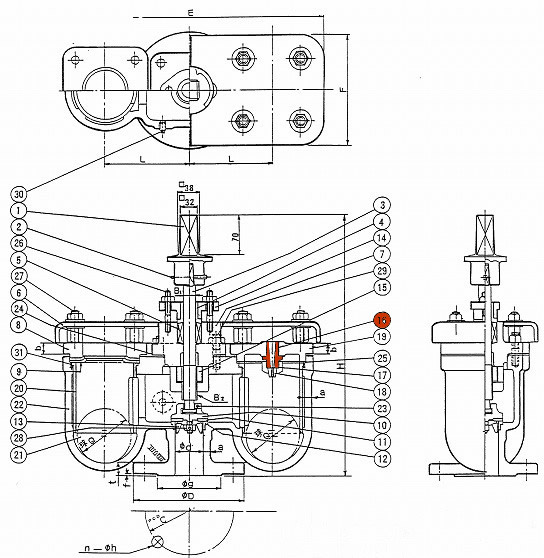

弁座受CAC406No.16
画像に alt 属性が指定されていません。ファイル名: 16-7.jpg画像に alt 属性が指定されていません。ファイル名: 16-6.jpg–

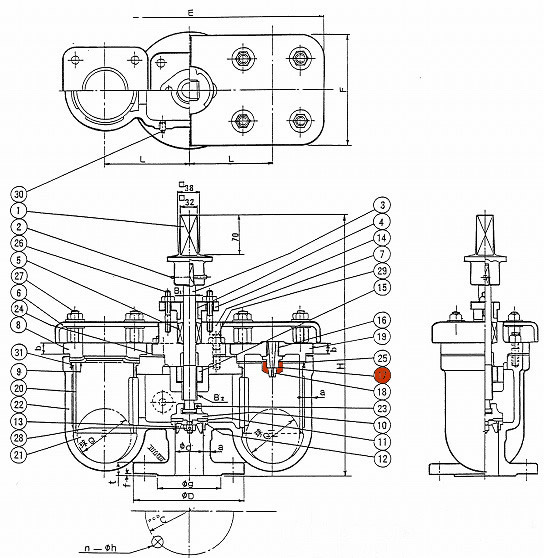

ねじこまCAC406No.17
画像に alt 属性が指定されていません。ファイル名: 17-4.jpg画像に alt 属性が指定されていません。ファイル名: 17-3.jpg–

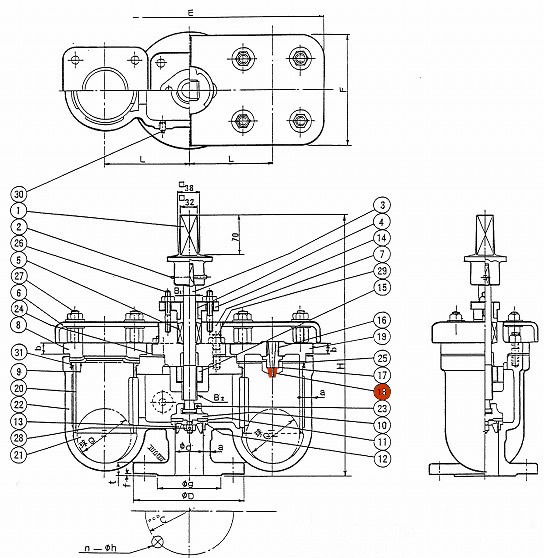

小空気孔弁座SBRNo.18
画像に alt 属性が指定されていません。ファイル名: 18-4.jpg画像に alt 属性が指定されていません。ファイル名: 18-3.jpg–

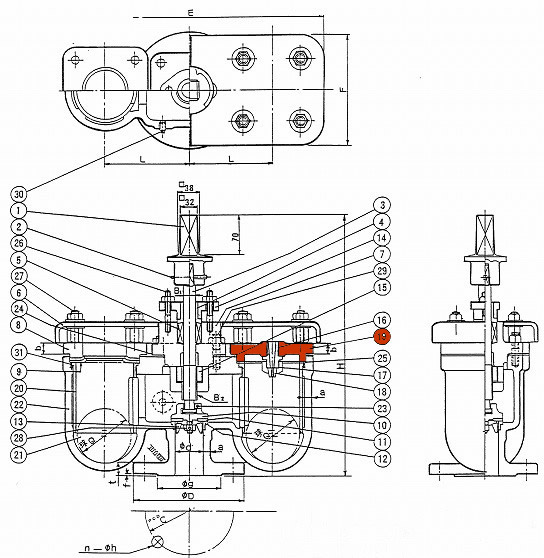

ふたFCD450-10
(FC200)		No.19
画像に alt 属性が指定されていません。ファイル名: 19-4.jpg画像に alt 属性が指定されていません。ファイル名: 19-3.jpg–

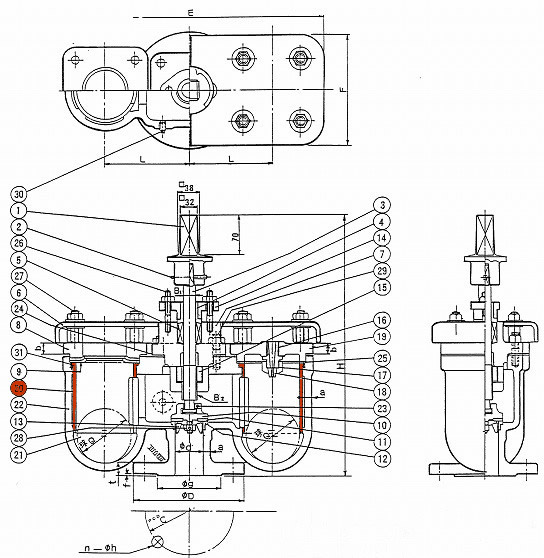

フロート弁体案内合成樹脂No.20
画像に alt 属性が指定されていません。ファイル名: 20-4.jpg画像に alt 属性が指定されていません。ファイル名: 20-3.jpg–

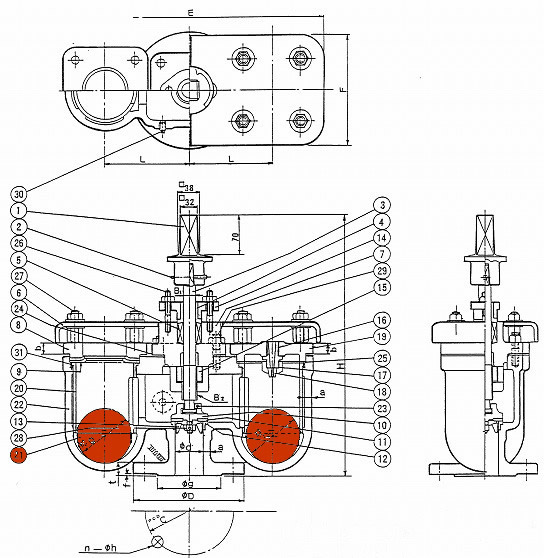

フロート弁体発泡ゴムNo.21
画像に alt 属性が指定されていません。ファイル名: 21-4.jpg画像に alt 属性が指定されていません。ファイル名: 21-3.jpg–

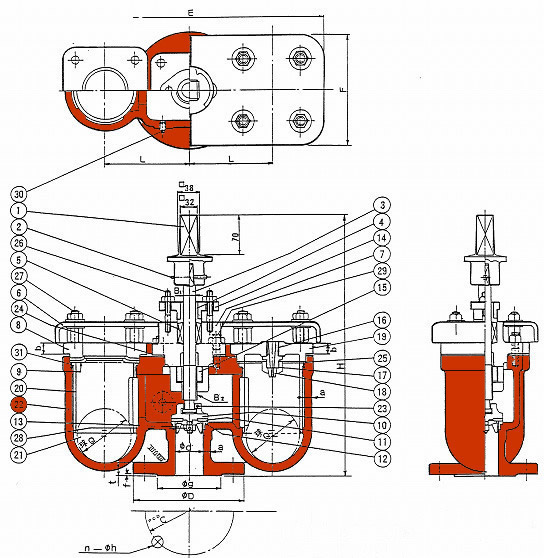

弁箱FCD450-10
(FC200)		No.22
画像に alt 属性が指定されていません。ファイル名: 22-4.jpg画像に alt 属性が指定されていません。ファイル名: 22-3.jpg–
割ピンC2700No.23
画像に alt 属性が指定されていません。ファイル名: 23-5.jpg画像に alt 属性が指定されていません。ファイル名: 23-4.jpg–

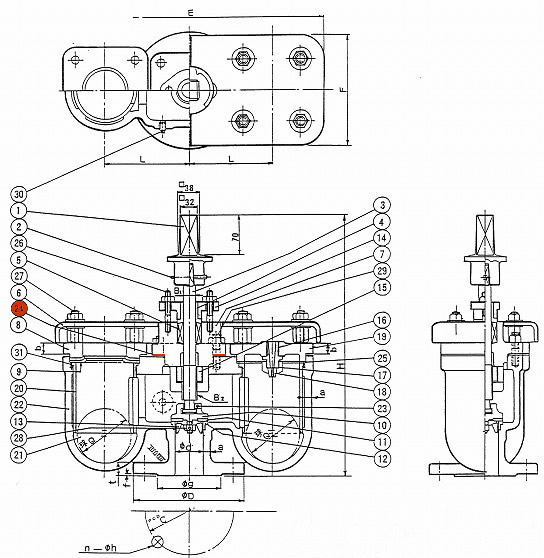

ガスケットSBRNo.24
画像に alt 属性が指定されていません。ファイル名: 24-4.jpg画像に alt 属性が指定されていません。ファイル名: 24-3.jpg–
ガスケットSBRNo.25
画像に alt 属性が指定されていません。ファイル名: 25-1.jpg画像に alt 属性が指定されていません。ファイル名: 25.jpg–

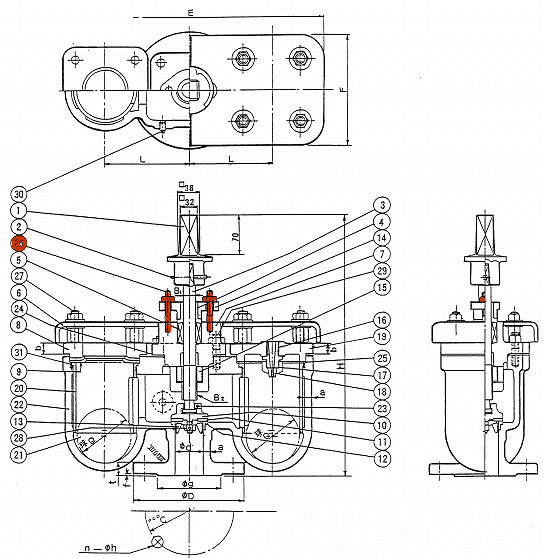

植込ボルト・ナットC3604BNo.26
画像に alt 属性が指定されていません。ファイル名: 26-1.jpg画像に alt 属性が指定されていません。ファイル名: 26.jpg–
植込ボルト・ナットSGD400No.27
画像に alt 属性が指定されていません。ファイル名: 27-1.jpg画像に alt 属性が指定されていません。ファイル名: 27.jpg–

六角ナット

C3604BNo.28
画像に alt 属性が指定されていません。ファイル名: 28-1.jpg画像に alt 属性が指定されていません。ファイル名: 28.jpg–
植込ボルト・ナットSWRMNo.29
画像に alt 属性が指定されていません。ファイル名: 29-1.jpg画像に alt 属性が指定されていません。ファイル名: 29.jpg–

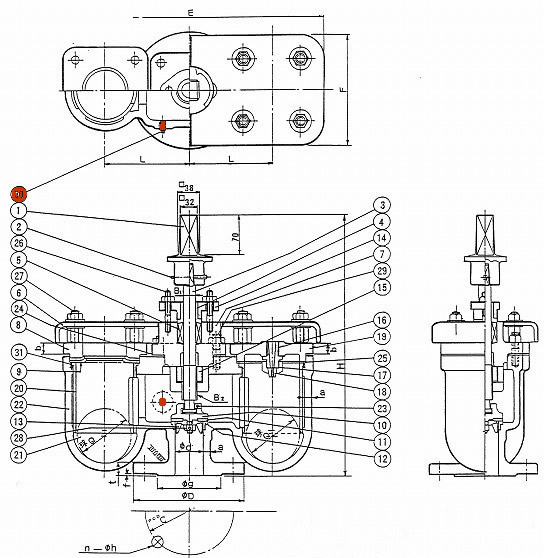

プラグC3604BNo.30
画像に alt 属性が指定されていません。ファイル名: 30-1.jpg画像に alt 属性が指定されていません。ファイル名: 30.jpg–
ピンC2700No.31
準備中–
