水道用仕切弁

仕切弁1

JWWAB122 水道用仕切弁Φ50~300



軽量化のために弁箱、ふた、弁体などを高強度のダクタイル鋳鉄製を採用し、錆水(赤水)対策として接水面(内面)にエポキシ樹脂粉体塗装を施しています。
又、止水部は過酷な条件にも対応できるくさび式の金属弁座(メタルシート)仕切弁です。
呼び径200までは、浅層埋設深度600mm対応可能です。

定価(JPG)
お問合せ

定 価 表

メール お問合せ
(おおよその記入でも大丈夫です)
FAX お問合せ
(おおよその記入でも大丈夫です)

図面(PDF)
CAD(DWG)

JWWAB122・JISB2062交換用キャップΦ50~Φ300

*既設の制水弁(JWWAB122・JISB2062)のキーキャップを交換できます。


定価(JPG)
お問合せ

価格等お問い合わせ下さい
メール お問合せ
(おおよその記入でも大丈夫です)
FAX お問合せ
(おおよその記入でも大丈夫です)

JISB2062 水道用仕切弁Φ50~Φ1000

*水道管路用バルブとして、最も歴史が古く信頼性が有る仕切弁です。


定価(JPG)
お問合せ

PDF カタログ
定 価 表


メール お問合せ
(おおよその記入でも大丈夫です)
FAX お問合せ
(おおよその記入でも大丈夫です)

図面(PDF)
CAD(DWG)
修理図面

CRNコロナル型 水道用仕切弁Φ50~500



定価(JPG)
お問合せ

定 価 表

メール お問合せ
(おおよその記入でも大丈夫です)
FAX お問合せ
(おおよその記入でも大丈夫です)

図面(PDF)

RCRリクライニング仕切弁(可変操作式) Φ75~Φ400 PAT.1582823




不断水工事の斜め穿孔、又は極端な浅埋設穿孔工事の際、不要な捨てバルブを出さず工事終了後も仕切弁として使えるエコバルブです。

主に不断水穿孔工事で、場合により斜め穿孔を行う際に最適な仕切弁です。 従来の斜め穿孔、又は極端な浅埋設の現場では、いわゆる捨てバルブのかわりに、リクライニング仕切弁を使用することで、可変操作式のキーキャップにより、真上にキーキャップを操作し、工事終了後も通常の仕切弁としてご使用いただけます。

千代田工業(株)YouTubeチャンネル
http://www.youtube.com/user/chiyodakogyo

RCRリクライニング仕切弁の可変式操作キーキャップの参考動画です



定価(JPG)
お問合せ

PDF カタログ1 2
定 価 表

説 明 書

メール お問合せ..
(おおよその記入でも大丈夫です)
FAX お問合せ
(おおよその記入でも大丈夫です)

図面(PDF)

水撃防止・流量調整 DCRデルタポート仕切弁 Φ50~Φ300

実用新案登録 第1835910号
制御専用弁としては多孔式仕切弁等がありますが、一般弁に比べ非常に高価である為、御客様としては、必要箇所の要望があっても、予算の制約等で設置できない場合もあるのではないでしょうか。

弊社では、御客様の立場にたち、確かな製品を、コスト縮減に努め、出来るだけ安価に製品をご提供させていただいております。 デルタポート仕切弁は『JWWAB122』仕切弁と比較し平均35%増の価格(弊社調べ)でご提供させていただいております。今後さらなるコスト縮減に努めてまいります。


流量調整弁水撃防止電動弁

定価(JPG)
お問合せ

カタログPDF【デルタポート】
カタログPDF【電動仕切弁】
定 価 表

[例]

メール お問合せ
(おおよその記入でも大丈夫です)
FAX お問合せ
(おおよその記入でも大丈夫です)

図面(PDF)
図面(DWG)

水撃防止電動弁に最適!!
デルタポート仕切弁は、開閉動作の際の閉止に当っての圧力変動を緩和できますので、水撃防止用として、電動弁にご利用ください。

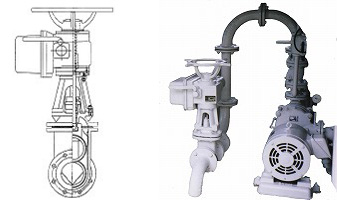

水撃防止電動仕切弁水撃防止電動弁の設置例

配水管路において流量を調節するためにも最適な仕切弁です。 通常仕切弁の開口形状は、開き始めから中間時では三日月形状で、全開時に満月状態(ムーンポート)となり、開きの少ない時の弁開度に対する流路断面積の変化割合が非常に大きく、流量調節が困難で制御には向きません。 デルタポート仕切弁では開口形状が始めは近似三角形【図1参照】で、全開時に扇形となり、開きの少ない時の弁開度に対する流路断面積の変化が緩やかなため流量制御の細かな調節【図2参照】が可能となります。

 【図1】


 【図2】


MCH ステンレス製 整流板・流量調整板








*配管のキャビテーション等の流れを整え、防音効果があります。

定   価
お問合せ

PDF カタログ
価格お問合せください
メール お問合せ
(おおよその記入でも大丈夫です)
FAX お問合せ
(おおよその記入でも大丈夫です)

図面(PDF)

制水扉・スルースゲートバルブ .設計・施工 御見積いたします。


農業用排水路及び一般河川等、水路に設置し、利水もしくは止水を目的とする場合に用いられ開閉はピアー(フレーム)上部に設置した開閉機で扉体を上下させます。
発注の際は、扉体及び戸当りの材質により、ステンレス制・鋼制、アルミ合金製と分類され止水断面の形状によって三方水密、4方水密とに分類されます。
又、開閉機の種別により、自重降下式、電動式等があります。

* 手上げゲート 材料は ステンレス製・鋼製です

*スルースゲート 材料はステンレス製・鋼製です

*フラップゲート(丸型・角型) 材料はアルミ合金製・ステンレス製・鋼製です


定価(JPG)
お問合せ

PDF カタログ
1手上げゲート
2スルースゲート
3フラップゲート
御見積

メール お問合せ
(おおよその記入でも大丈夫です)
FAX お問合せ
(おおよその記入でも大丈夫です)

図面(PDF)
ユニフラップゲート(角)
300x300 350x350 400x400 450x450
500x500 550x550 600x600
ユニフラップゲート(丸)
φ200 φ250 φ300 φ350 φ400
φ450 φ500 φ550 φ600

鋼製フラップゲート(角)
300x300 300x300壁付 400x400 400x400壁付
500x500 500x500壁付 600x600 600x600壁付
700x700 700x700壁付 800x800 800x800壁付
900x900 900x900壁付 1000x1000 1000x1000壁付

ステンレス製 フラップゲート(角)
300x300 300x300壁付 400x400 400x400壁付
500x500 500x500壁付 600x600 600x600壁付
700x700 700x700壁付 800x800 800x800壁付
900x900 900x900壁付 1000x1000 1000x1000壁付
ステンレス製 フラップゲート(丸)
φ300 φ400 φ500 φ600 φ700 φ800
アルミ製 フラップゲート(角)
300x300 300x300壁付 400x400 400x400壁付
500x500 500x500壁付 600x600 600x600壁付
700x700 700x700壁付 800x800 800x800壁付
900x900 900x900壁付 1000x1000 1000x1000壁付
アルミ製 フラップゲート(丸)
φ150 φ200 φ250 φ300 φ350 φ400 φ450
φ500 φ600 φ700 φ800 φ900 φ1000

鋼製簡易スルースゲート(三方水密)
鋼製簡易スルースゲート(四方水密)
ステンレス製簡易スルースゲート(三方水密)
ステンレス製簡易スルースゲート(四方水密)
鋳鉄製丸型スライドゲート




水道用バタフライ弁 (JWWA B 138) 手動式.


600mm以上は脚付価格です。
弁箱内面ゴムライニング仕様/外面はダクタイト(合成樹脂)
1100mm以上は別途お問い合せ下さい。

定価(JPG)
お問合せ

定 価 表

メール お問合せ
(おおよその記入でも大丈夫です)
FAX お問合せ
(おおよその記入でも大丈夫です)

図面(PDF)

Φ150~Φ1000


センターキャップ式バタフライ弁 CH型 (JWWA B 138準拠)


センターキャップ式構造/400mm以上は脚付価格です。
FCD製/弁箱内面ゴムライニング仕様/弁体当り部はクロムメッキ仕上げ
700mm以上は外面エポキ樹脂塗装になります。

定価(JPG)
お問合せ

定 価 表

メール お問合せ
(おおよその記入でも大丈夫です)
FAX お問合せ
(おおよその記入でも大丈夫です)

図面(PDF)

Φ200~Φ900


フランジレスバタフライ弁 CH-01型

FCD製/弁箱内面ゴムライニング仕様/内外面ダクタイト(合成樹脂)黒色/800mmまではセンターキャップ式構造 150mm以下1100mm以上はについては別途御見積
いたします。

定価(JPG)
お問合せ

定 価 表

メール お問合せ
(おおよその記入でも大丈夫です)
FAX お問合せ
(おおよその記入でも大丈夫です)

図面(PDF)

Φ200~Φ1000


短面間バタフライ弁 CH-02型

弁箱はFC製/弁体はFCD製かステンレス製かをお選びください。
弁箱内面ゴムライニング仕様内外面ダクタイト(合成樹脂)黒色
350mm以下1100mm以上は別途御見積いたします。

定価(JPG)
お問合せ

定 価 表

メール お問合せ
(おおよその記入でも大丈夫です)
FAX お問合せ
(おおよその記入でも大丈夫です)

図面(PDF)

Φ400~Φ1000
