空気弁【JWWA B 137 水道用急速空気弁】Φ25～Φ200

【目次】

給水栓付急速空気弁ＤF型【Φ75～Φ200】
社会インフラの維持管理の強化により、メンテナンス需要が高まっています。
WMC 汚水流入防止ユニット付急速空気弁 Φ25~Φ200
空気弁排気量性能曲線
MASH 水道用急速空気弁 Φ25
MASH 水道用急速空気弁 Φ75
MASH フランジ一体型急速空気弁 Φ25
ARH 急速空気弁 JWWA B 137 Φ13~Φ200
ARH 高圧用急速空気弁 20K
MC 急速空気弁 H=90
MC 消火栓口金着脱型急速空気弁 Φ25

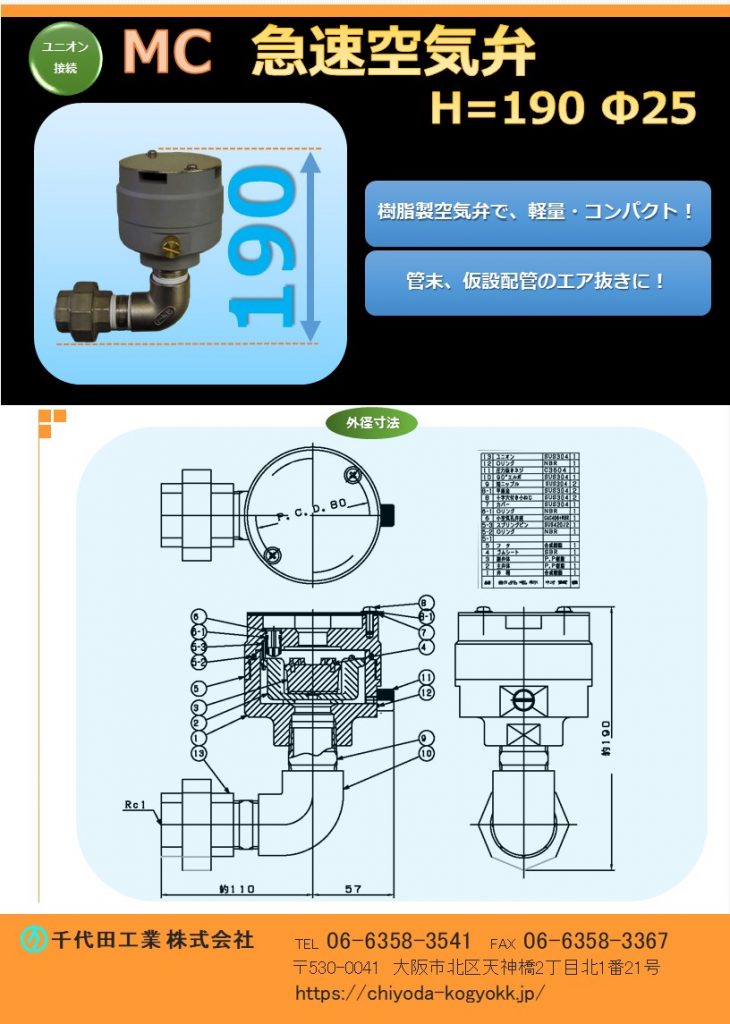

MC 急速空気弁ユニオン接続タイプ Φ25

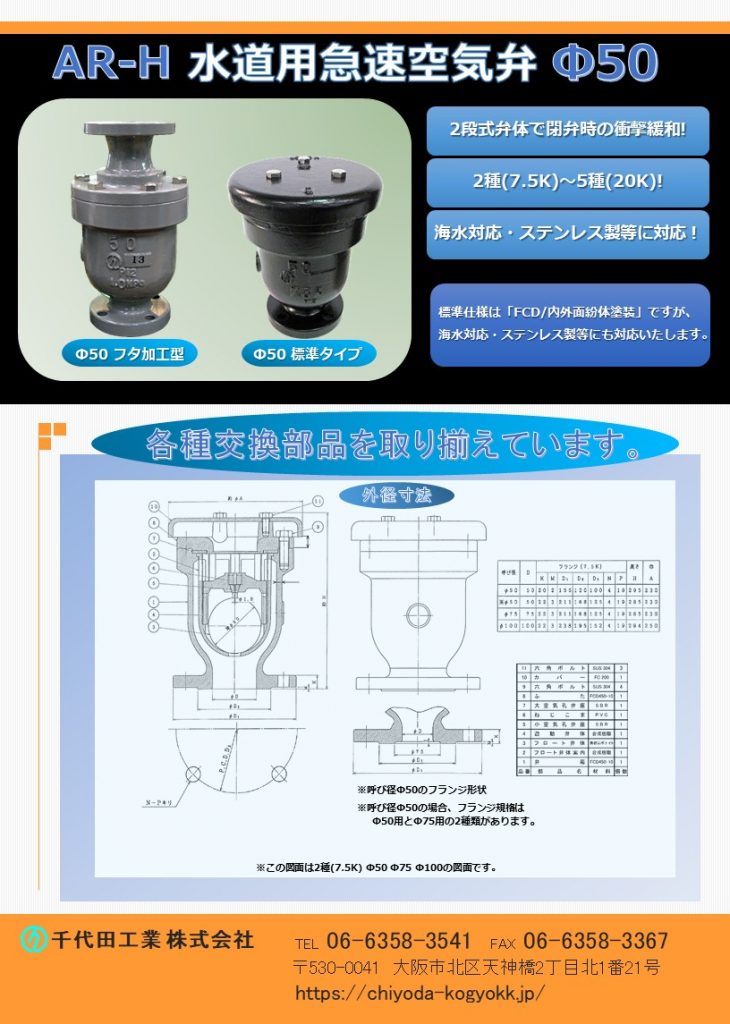

ARH 急速空気弁 Φ50

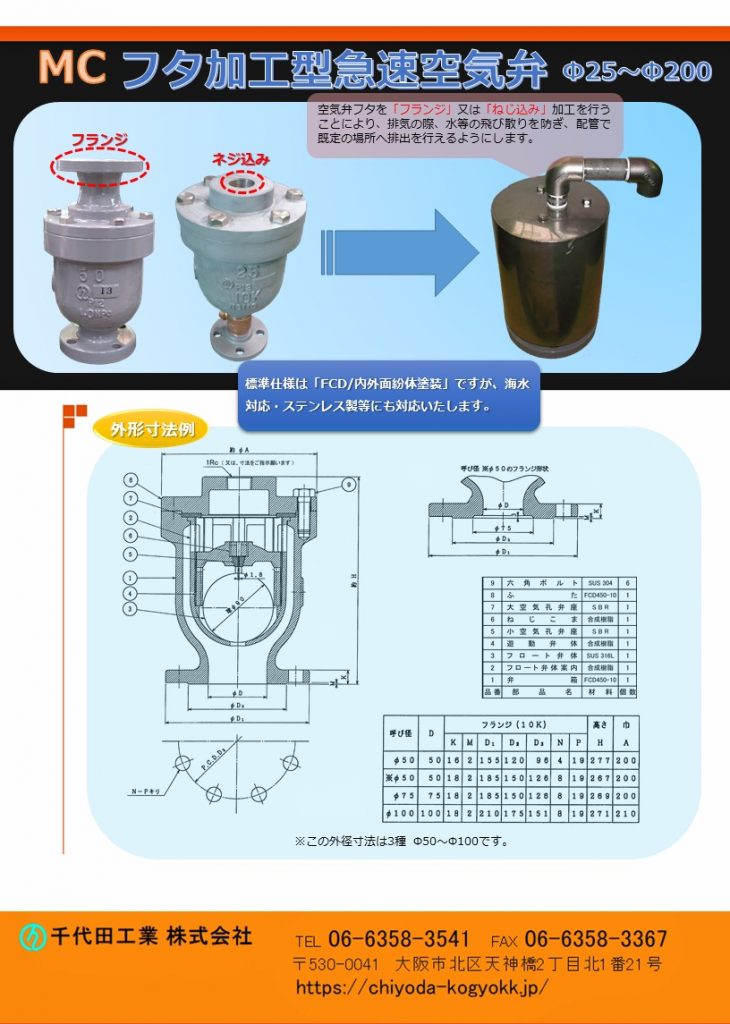

MC フタ加工型急速空気弁 Φ25～Φ200

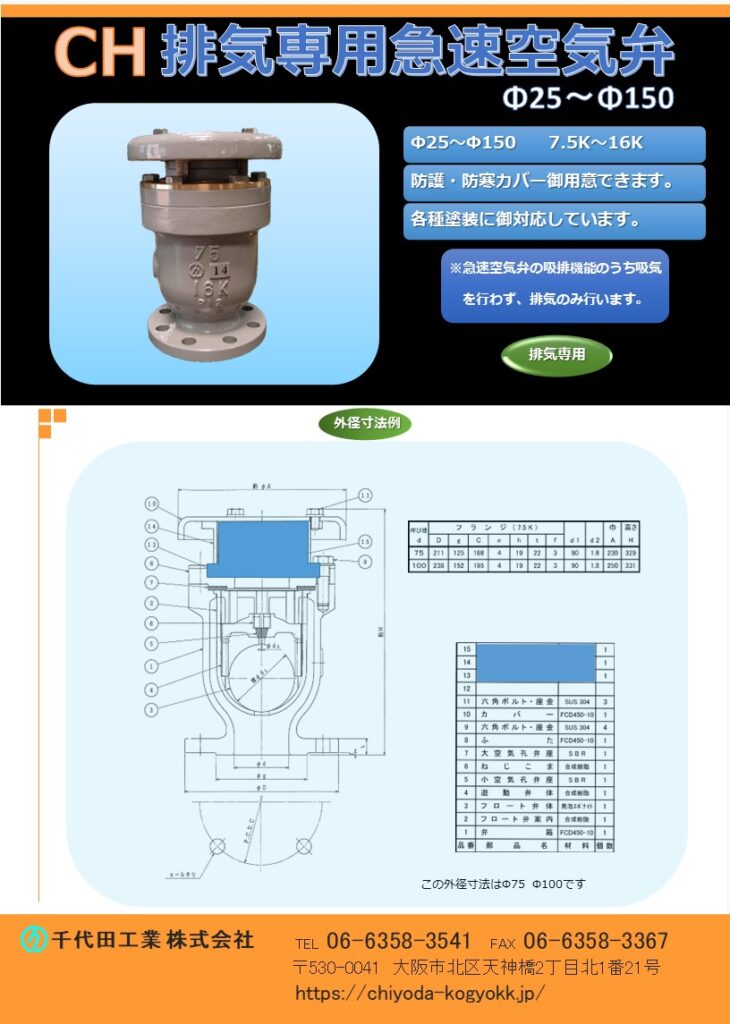

CH 排気専用急速空気弁　Φ25～Φ150

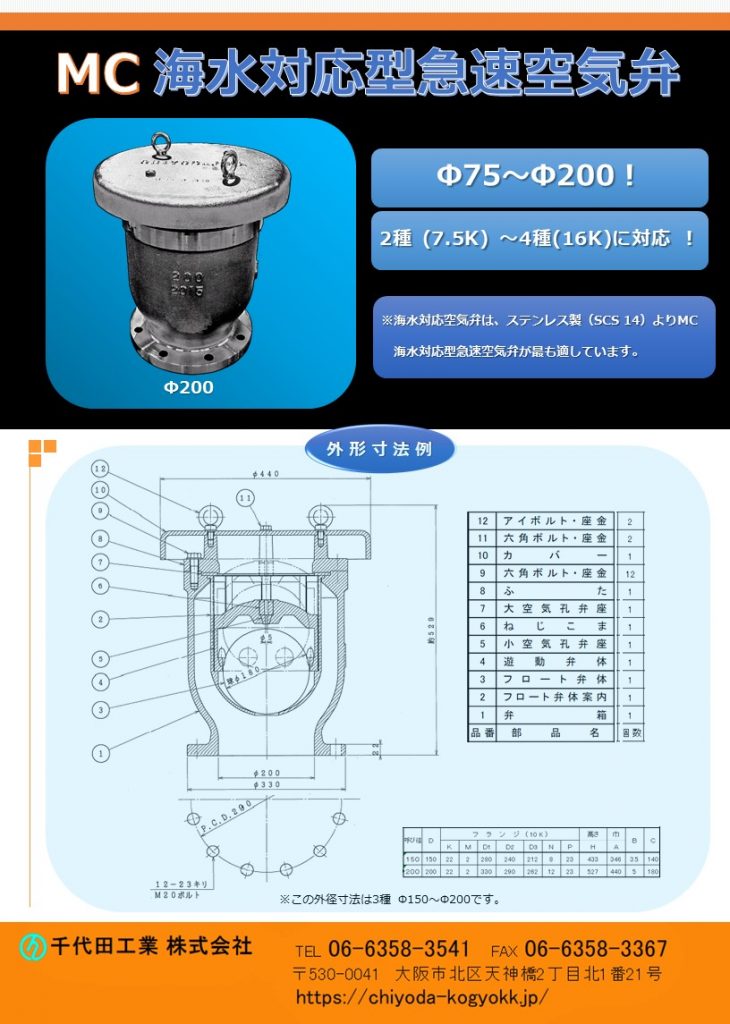

MC 海水対応急速空気弁　Φ75～Φ200

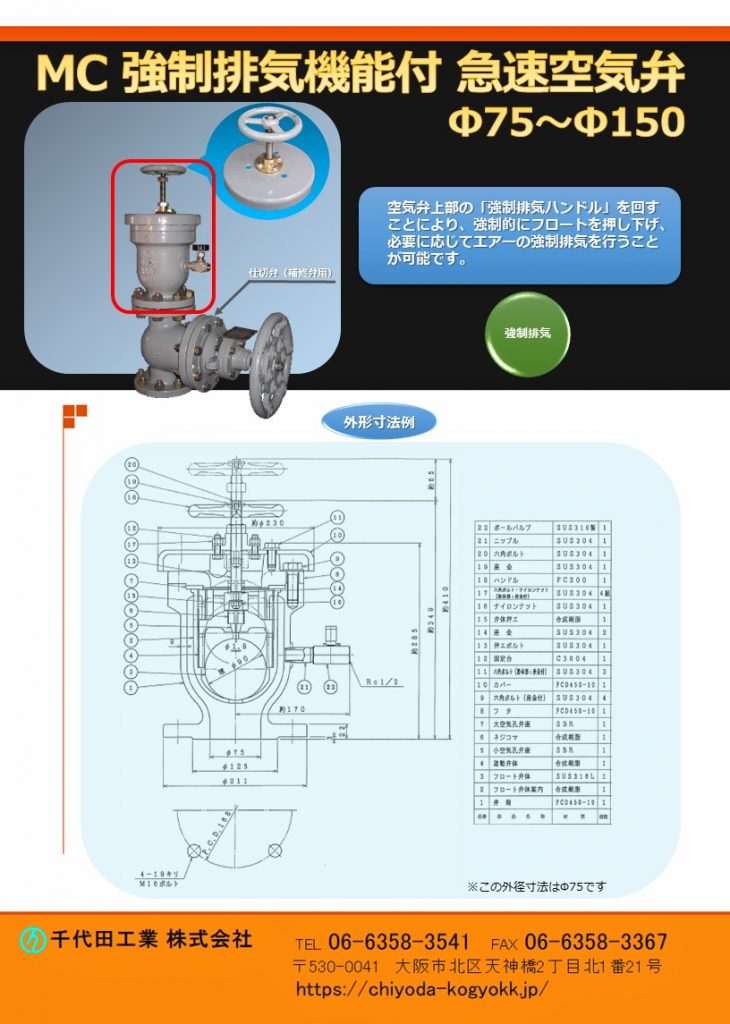

MC 強制排気機能付急速空気弁 Φ75～Φ150

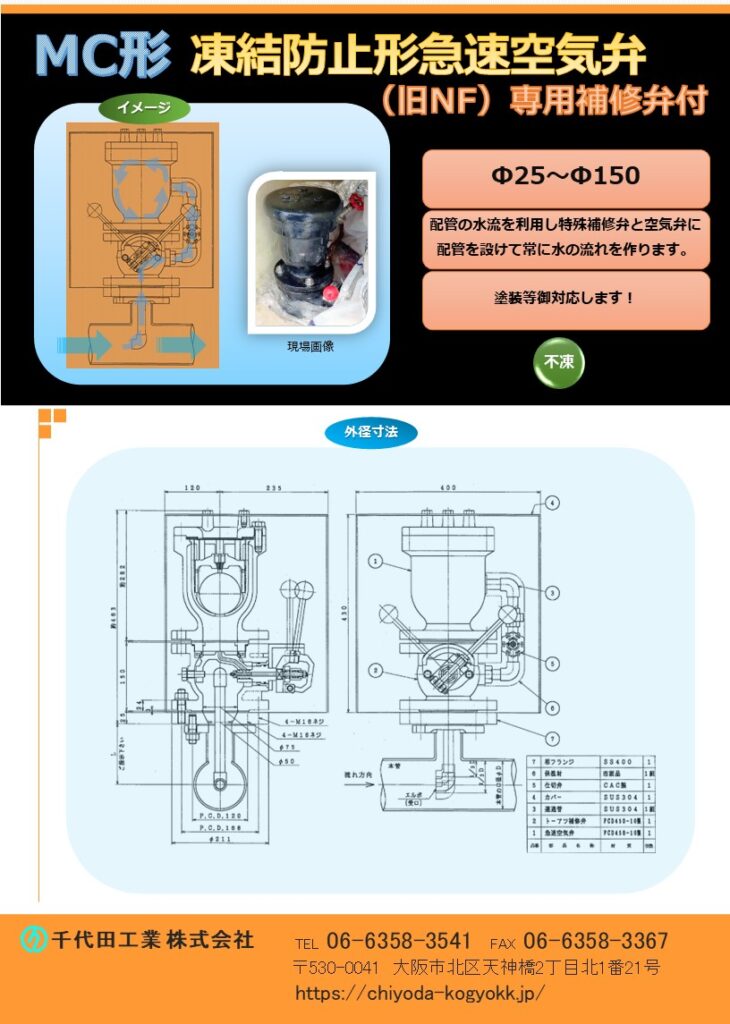

MC形（旧NF形）凍結防止(不凍)急速空気弁専用補修弁付 Φ25～Φ150

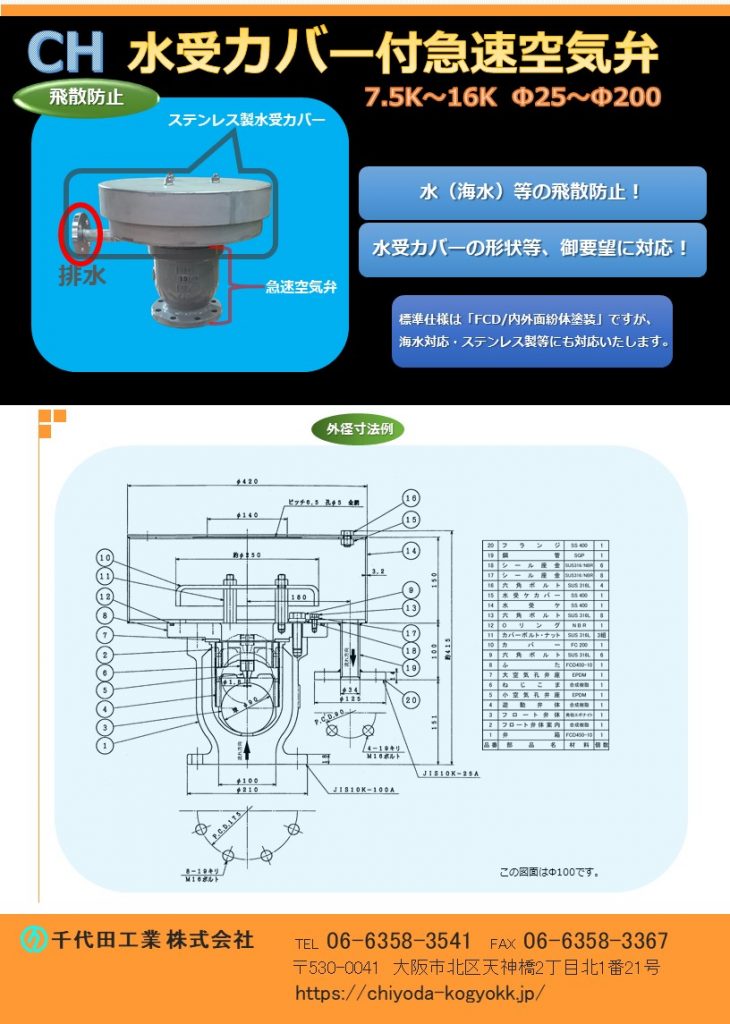

CH 水受カバー付き急速空気弁 Φ50～Φ200

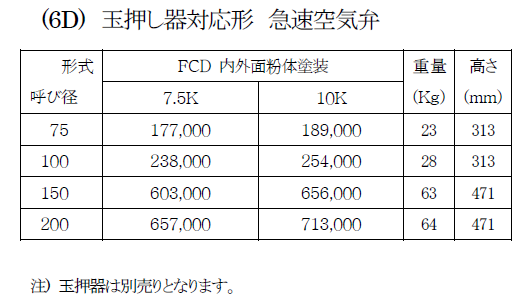

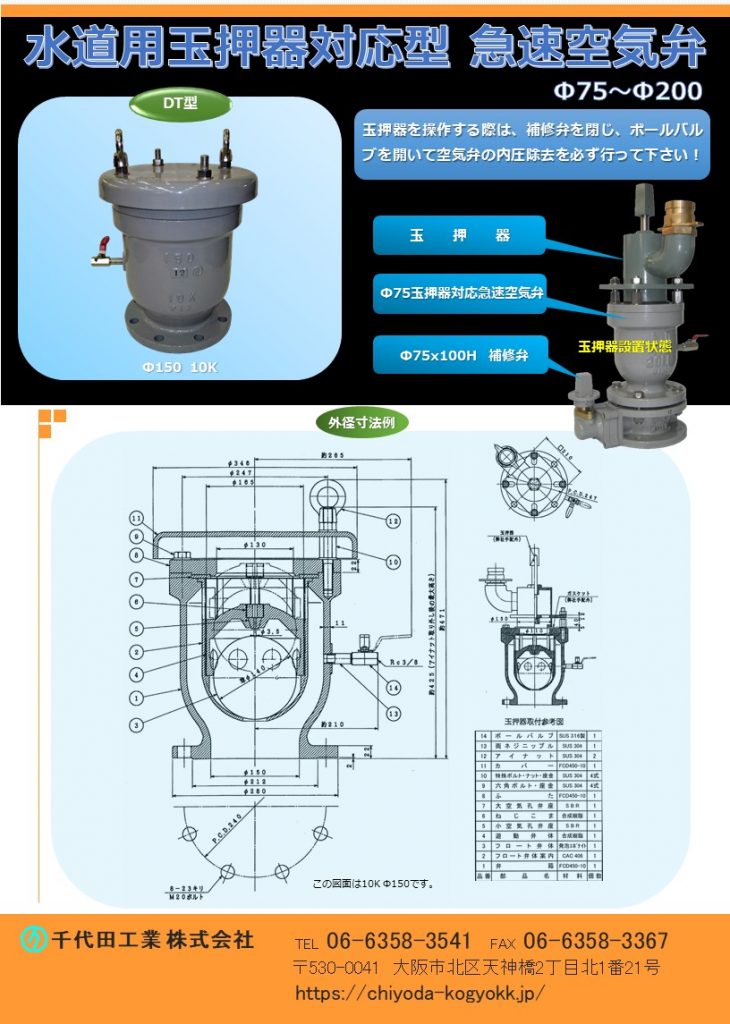

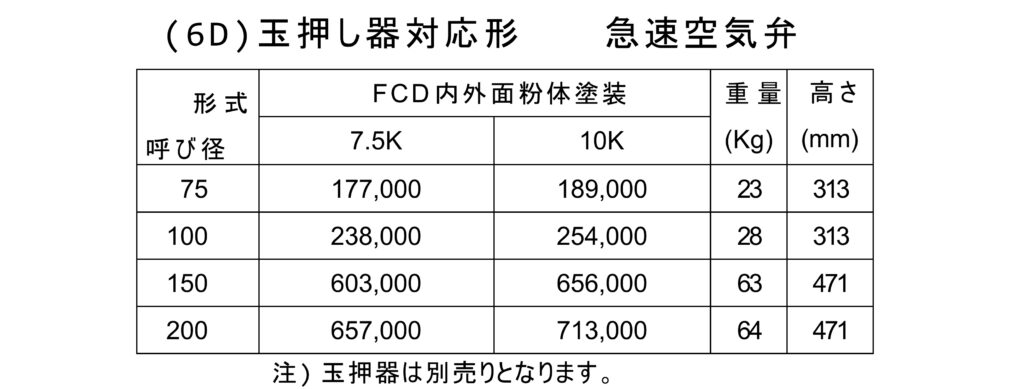

玉押器対応型急速空気弁 Φ75～Φ200

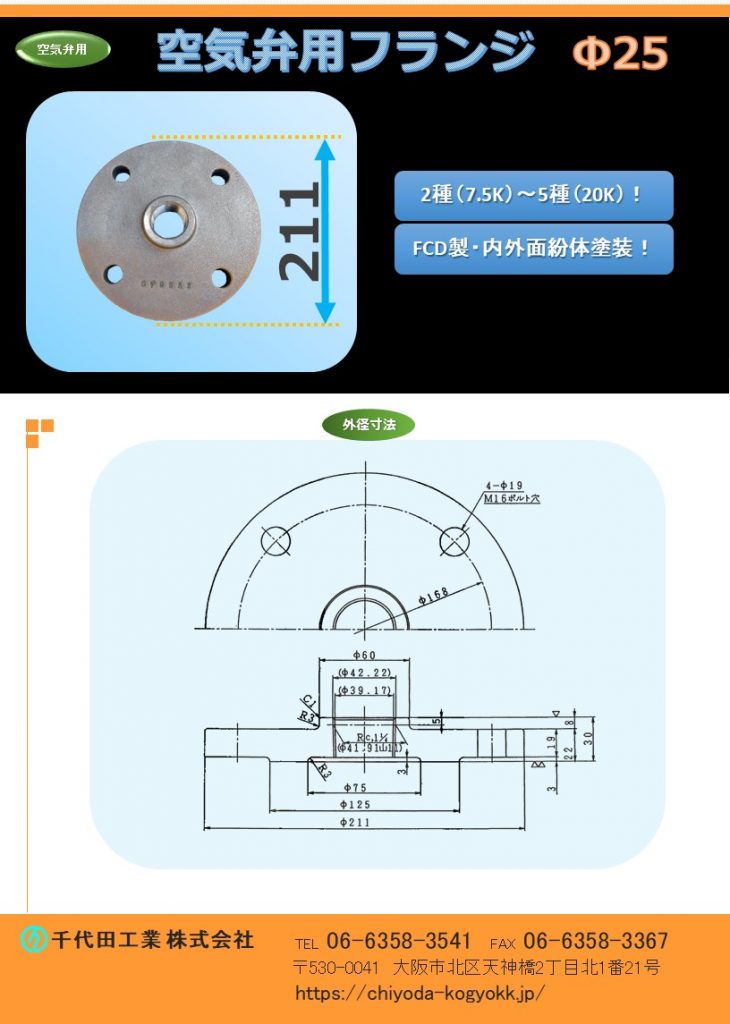

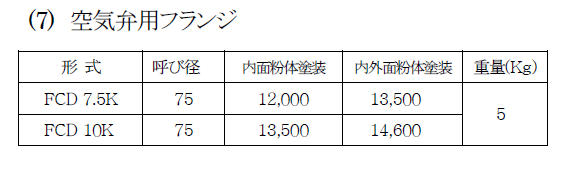

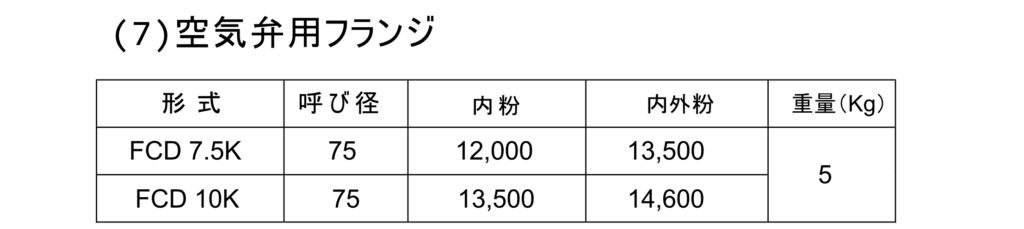

空気弁用フランジ Φ13～Φ25用

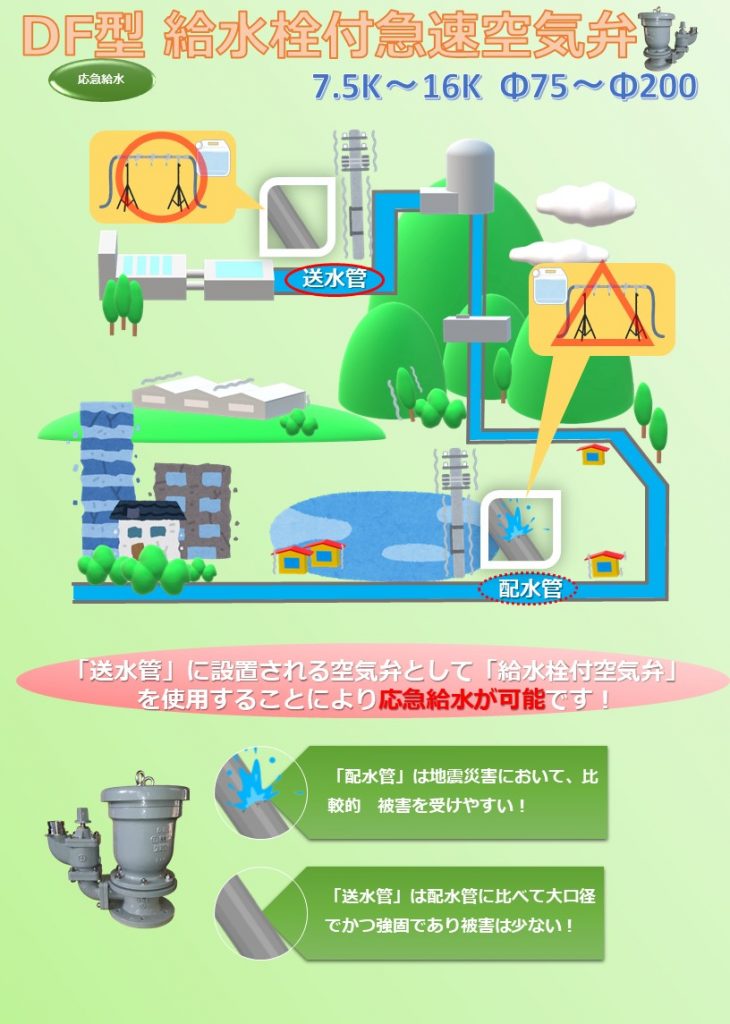

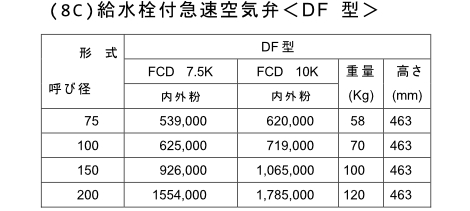

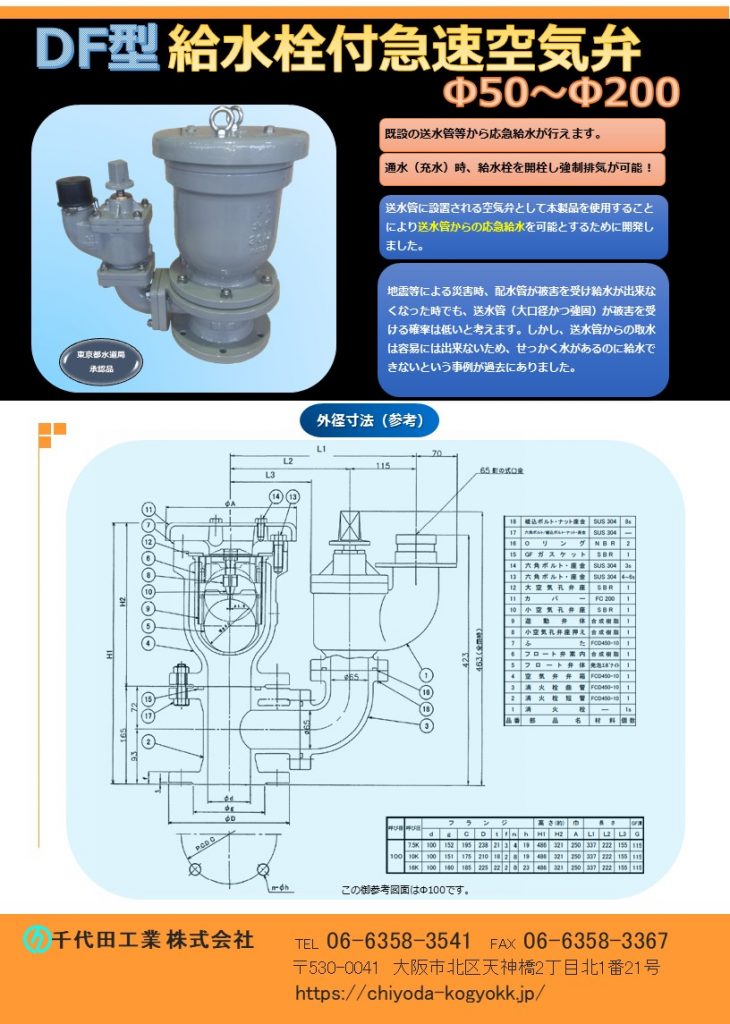

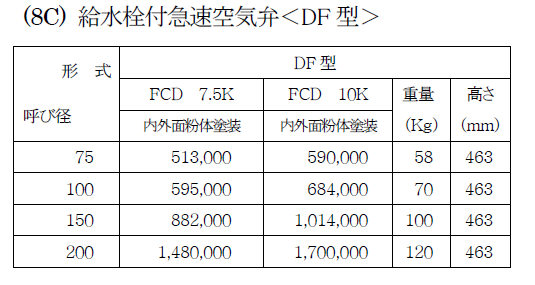

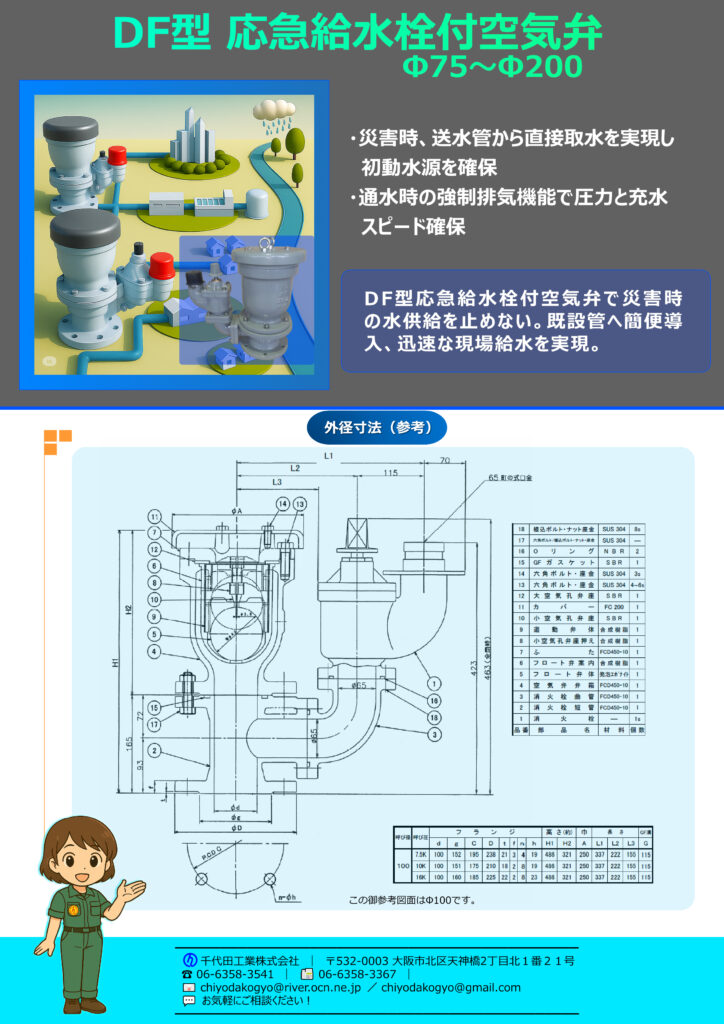

DF型　給水栓付急速空気弁 Φ50～Φ200

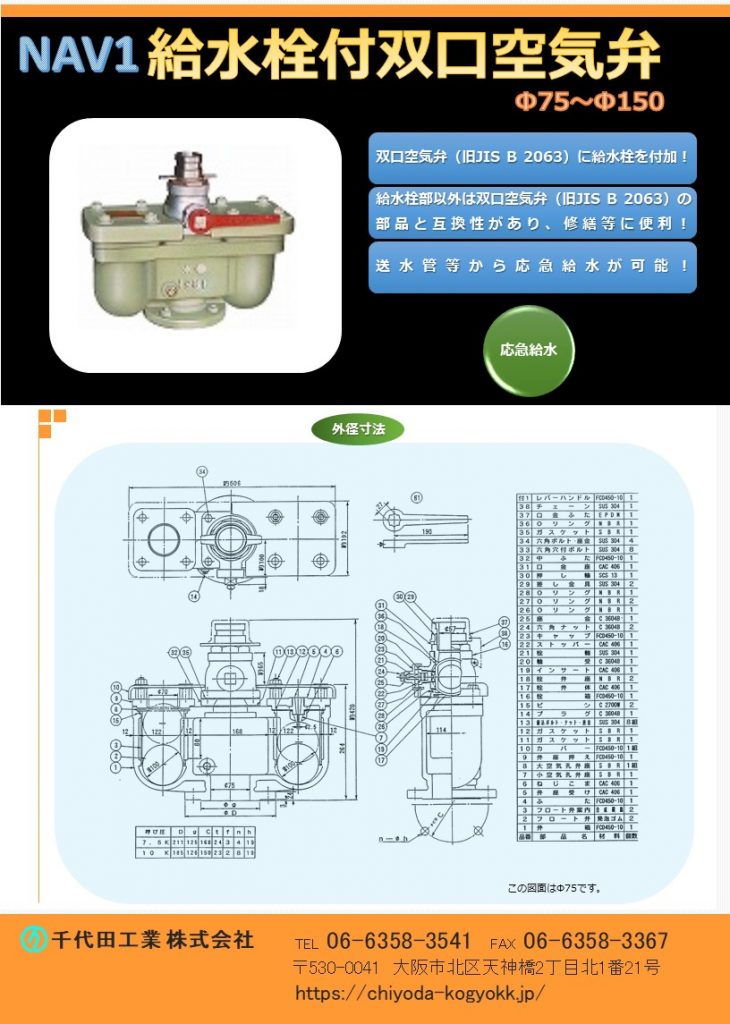

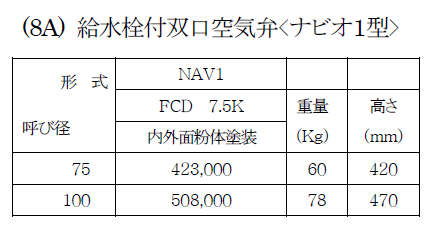

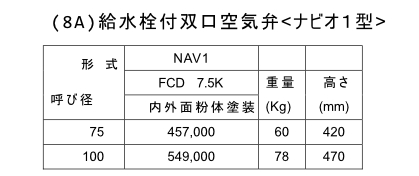

NAV 1 給水栓付双口空気弁 Φ75～Φ150

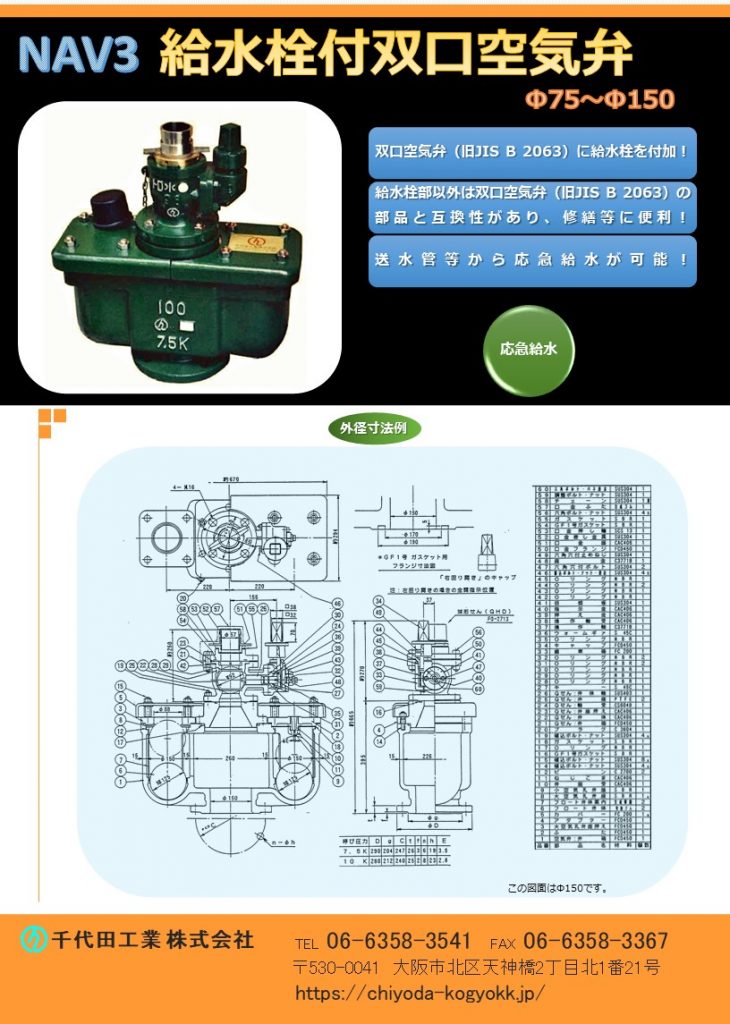

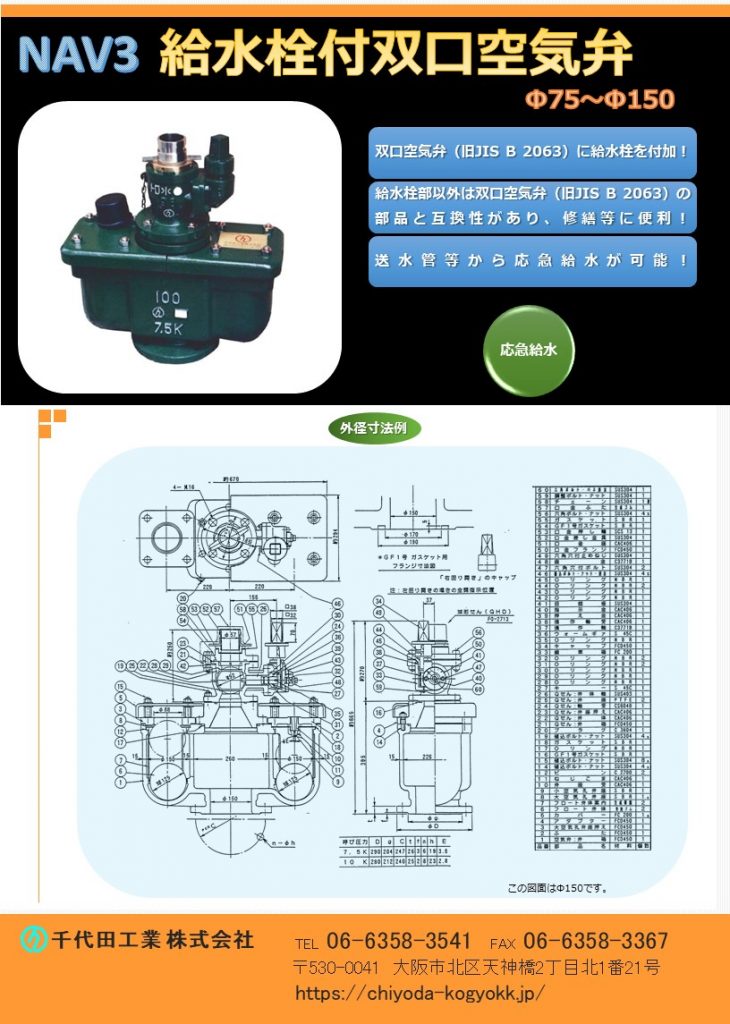

NAV 3 給水栓付双口空気弁 Φ75～Φ150
NAV 4 給水栓付双口空気弁 Φ75～Φ150

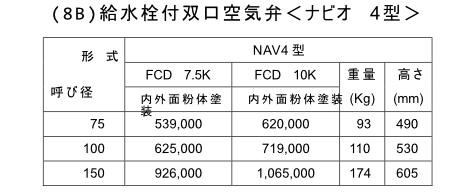

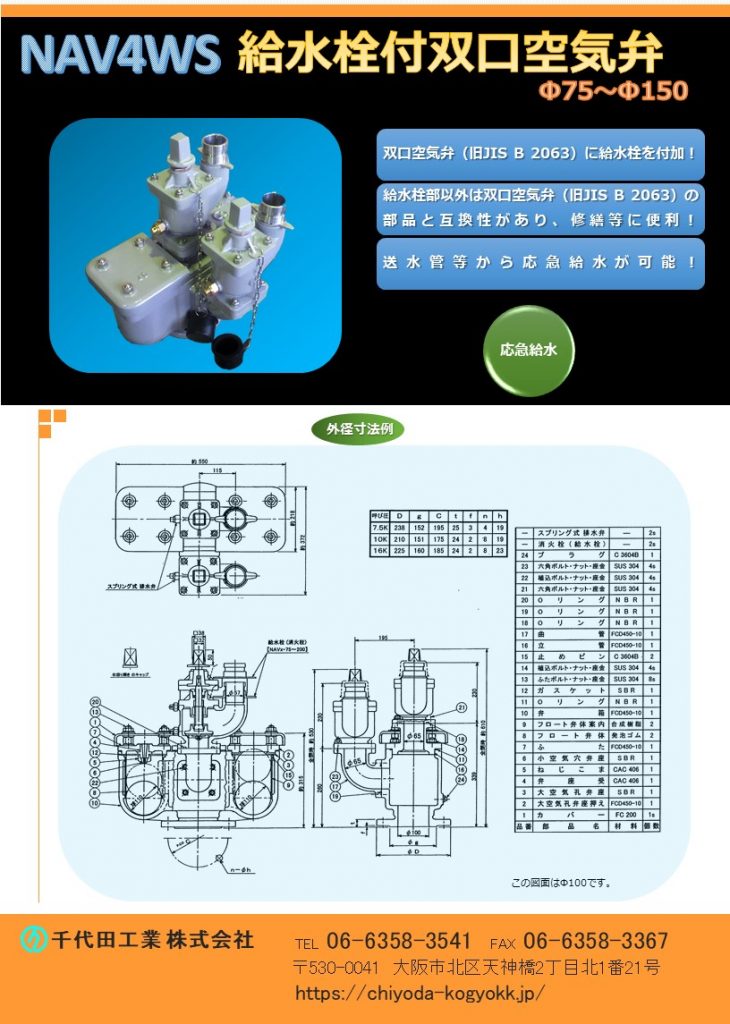

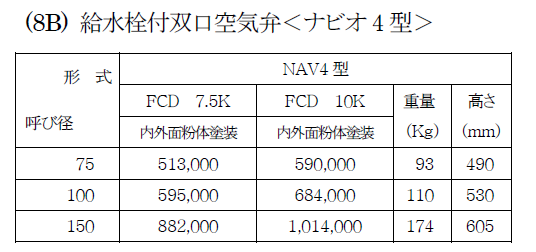

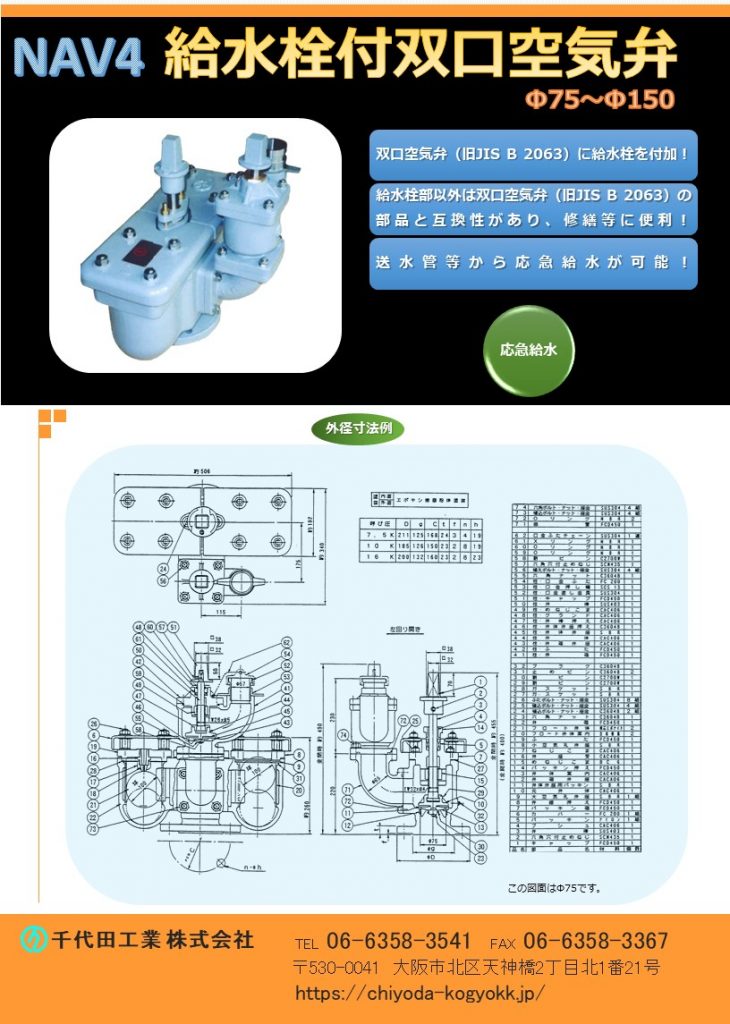

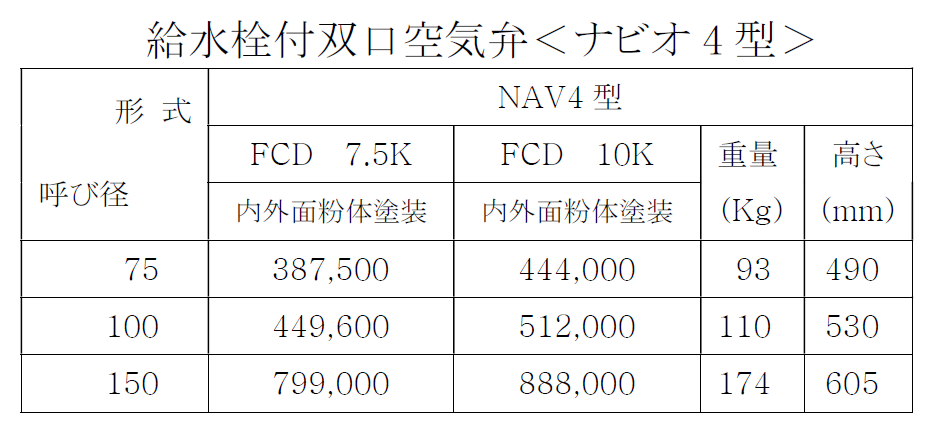

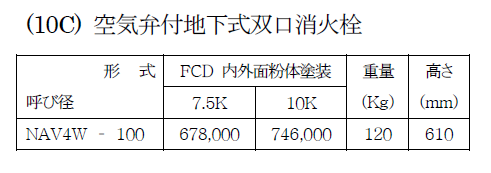

NAV 4WS 給水栓付双口空気弁 Φ75～Φ150

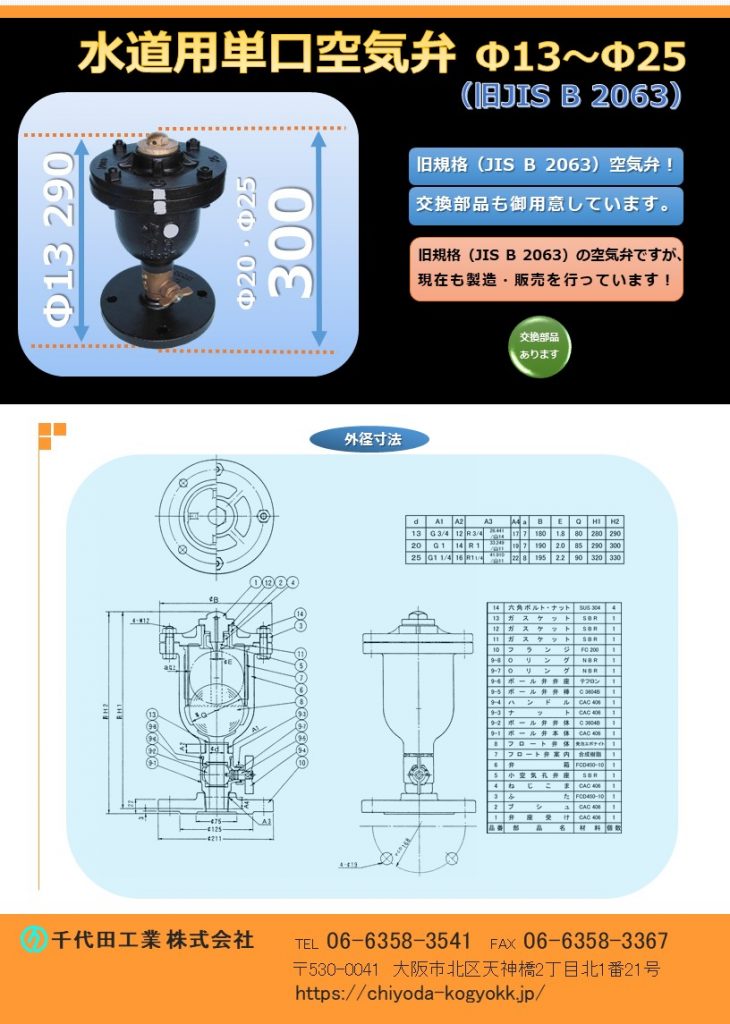

旧JIS B 2063 単口空気弁 Φ13～Φ25

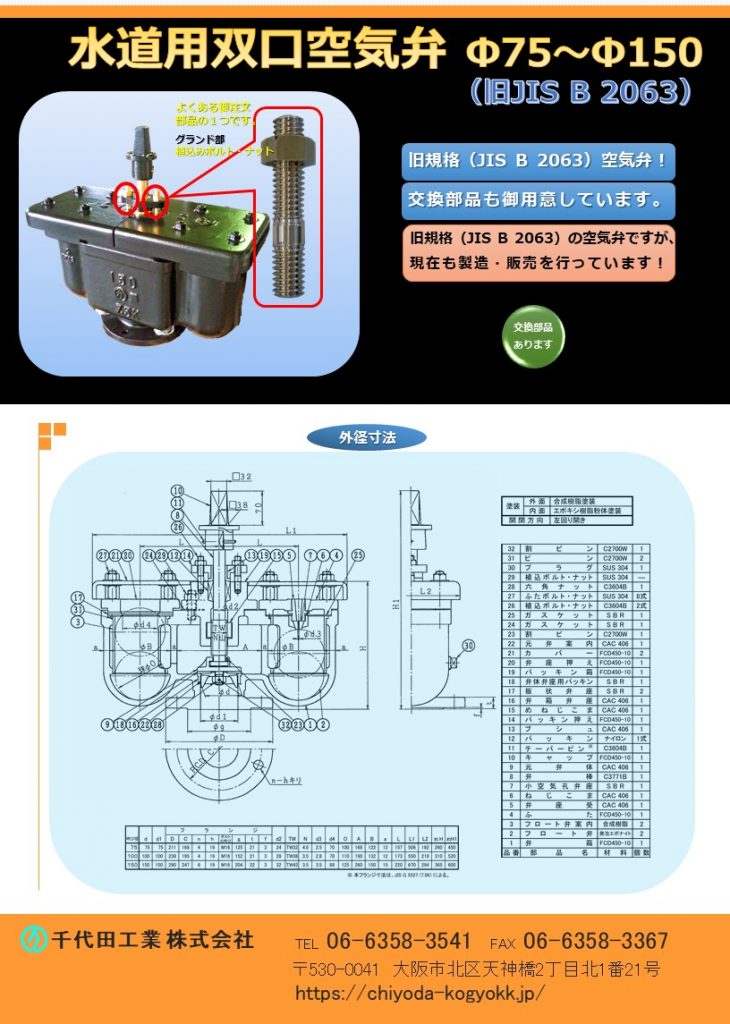

旧JIS B 2063 双口空気弁 Φ75～Φ150

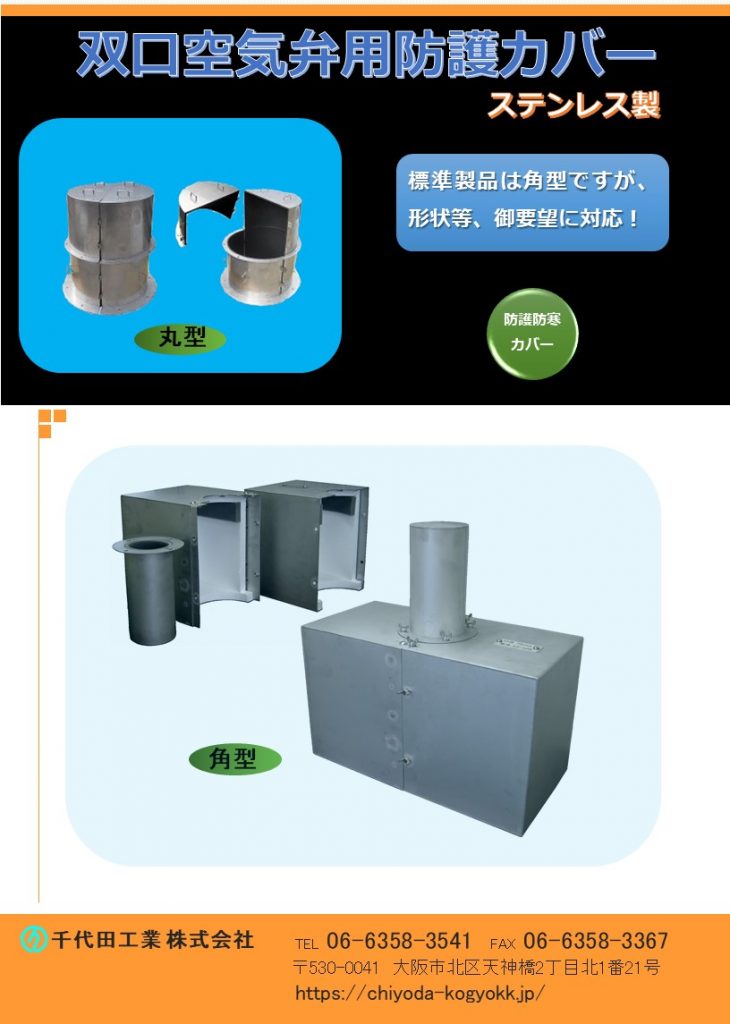

双口空気弁用防護カバーステンレス製

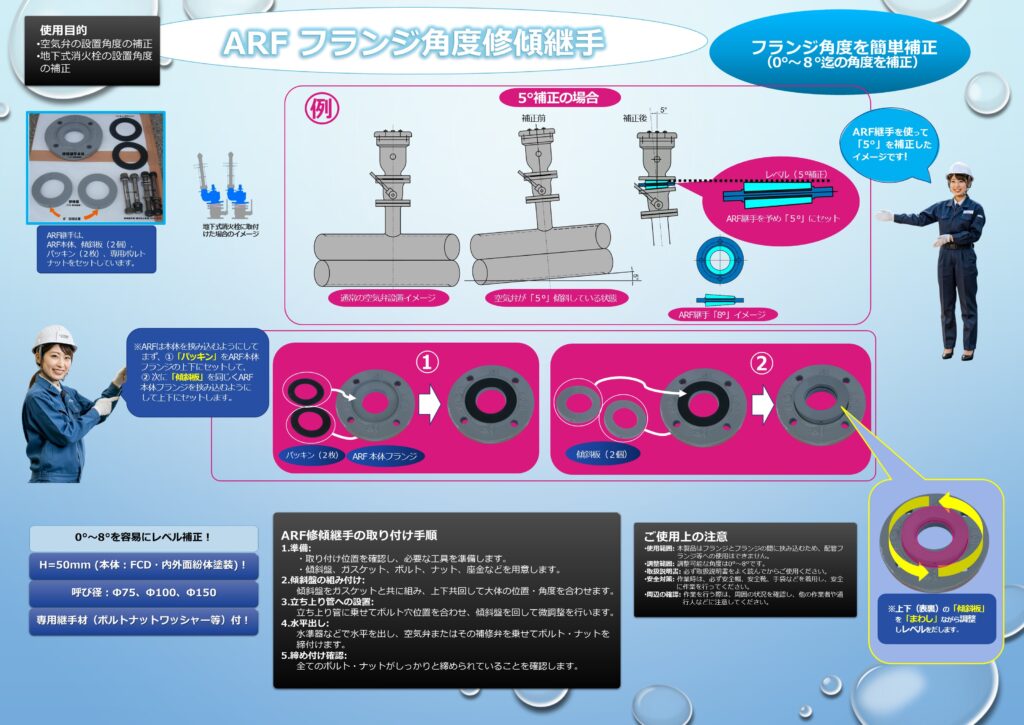

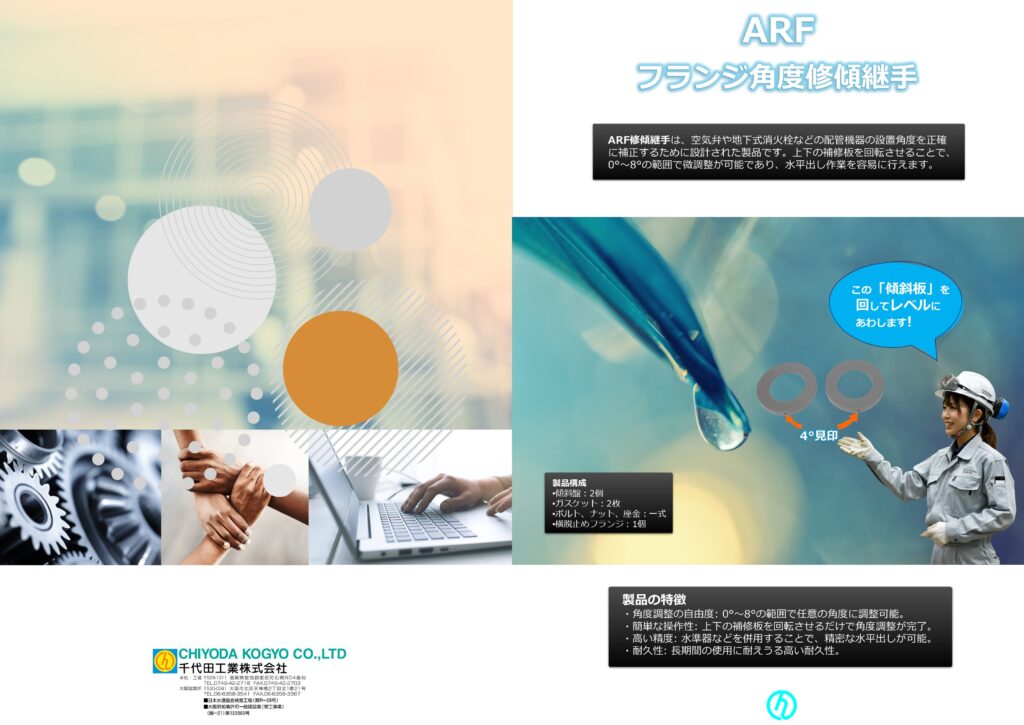

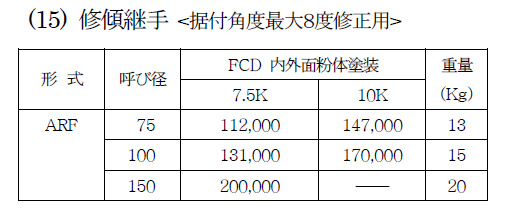

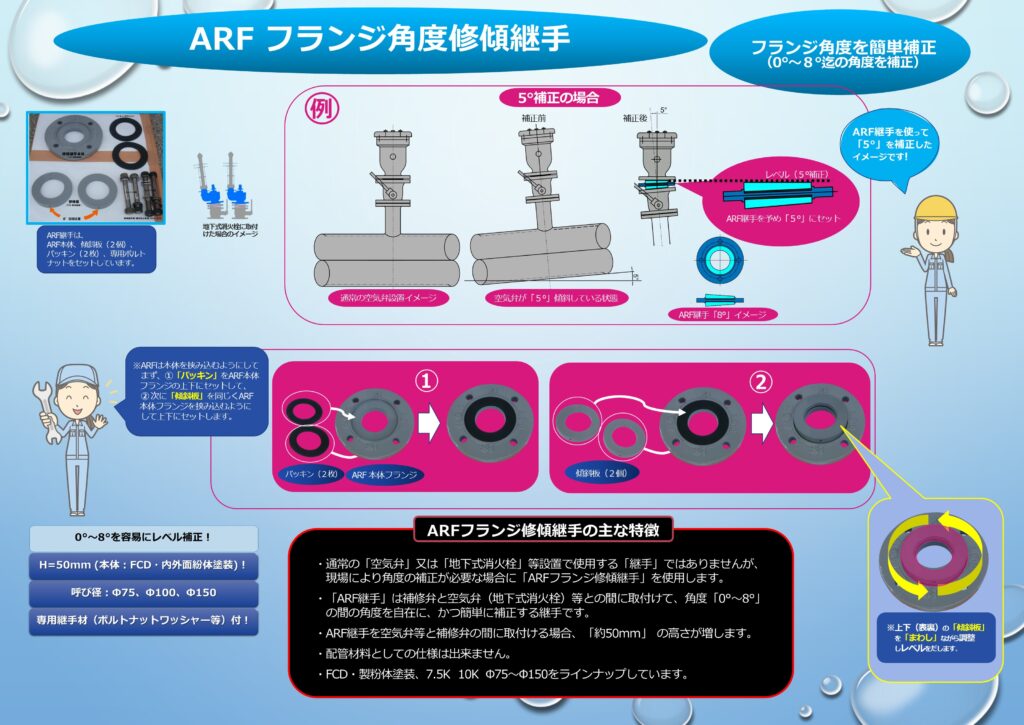

ARF 修傾継手（フランジ角度補正・修正）

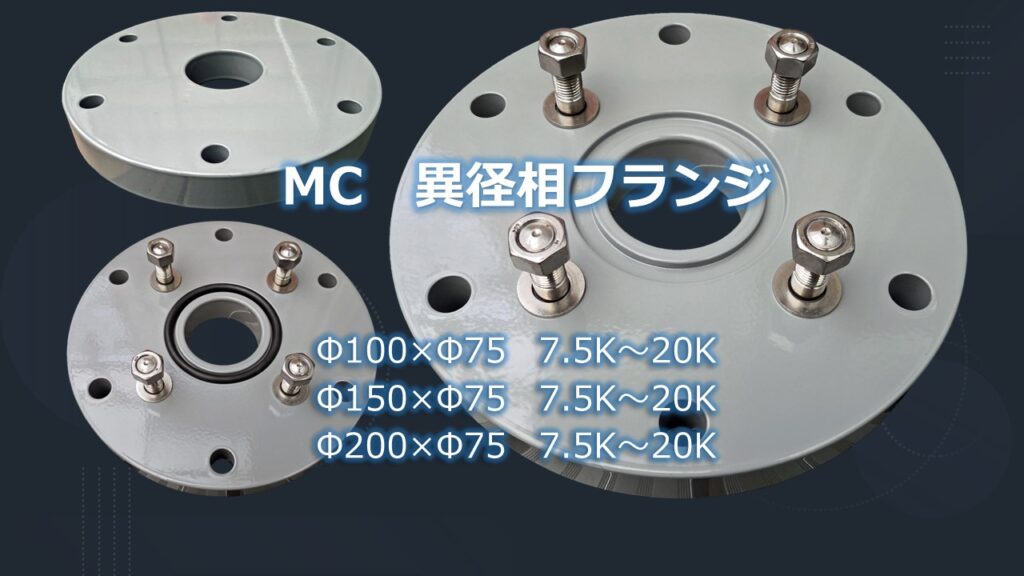

MC 異径相フランジ　Φ200～Φ75 7.5K～20K フランジ厚み：全口径35mm

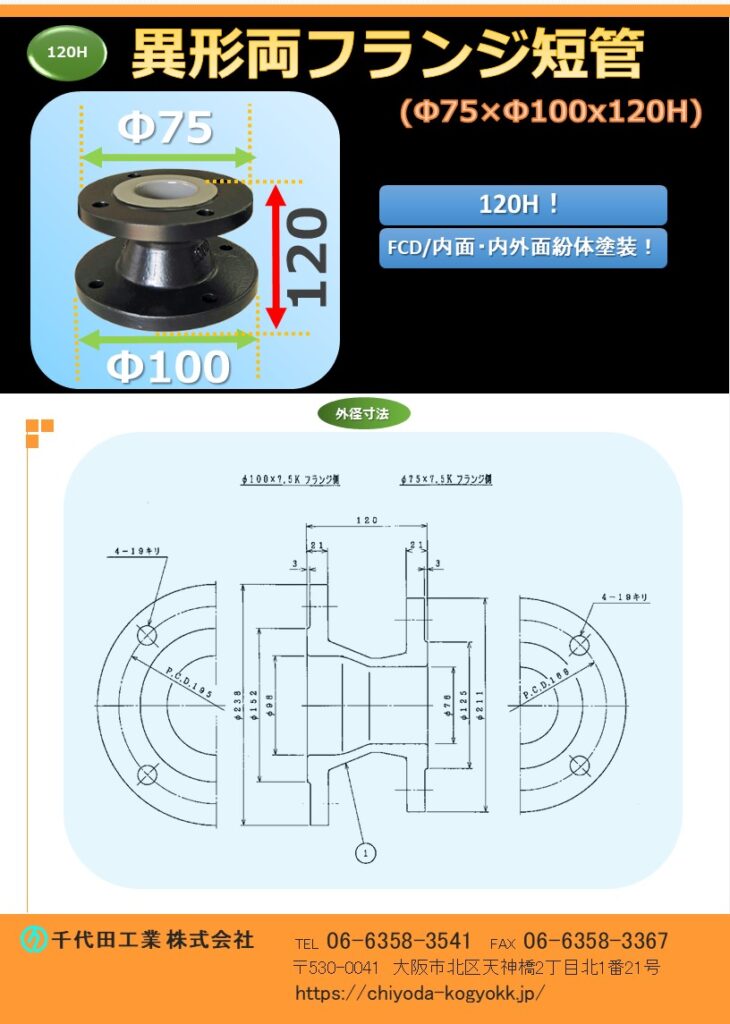

異径両フランジ短管　Φ75xΦ100x120H

千代田工業㈱のイメージPR画像です。内容は２つの空気弁に絞ったPR画像にしています。WMC 汚水流入防止機能付急速空気弁と、DF型給水栓付急速空気弁のPR画像です。WMC型急速空気弁は口径ラインナップはΦ25～Φ200まで、DF型給水栓付急速空気弁はΦ75～Φ200まで、ラインナップしています。

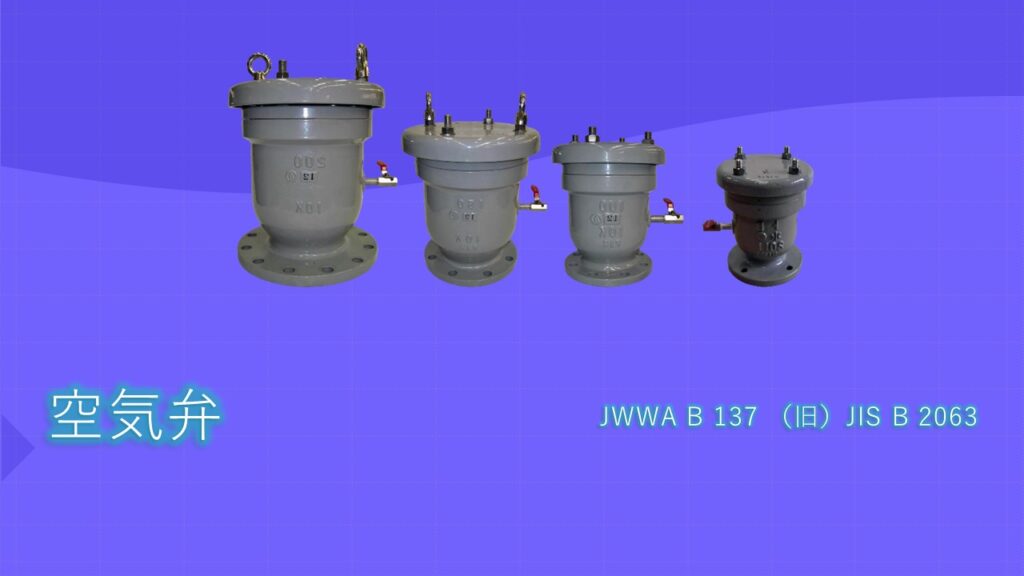

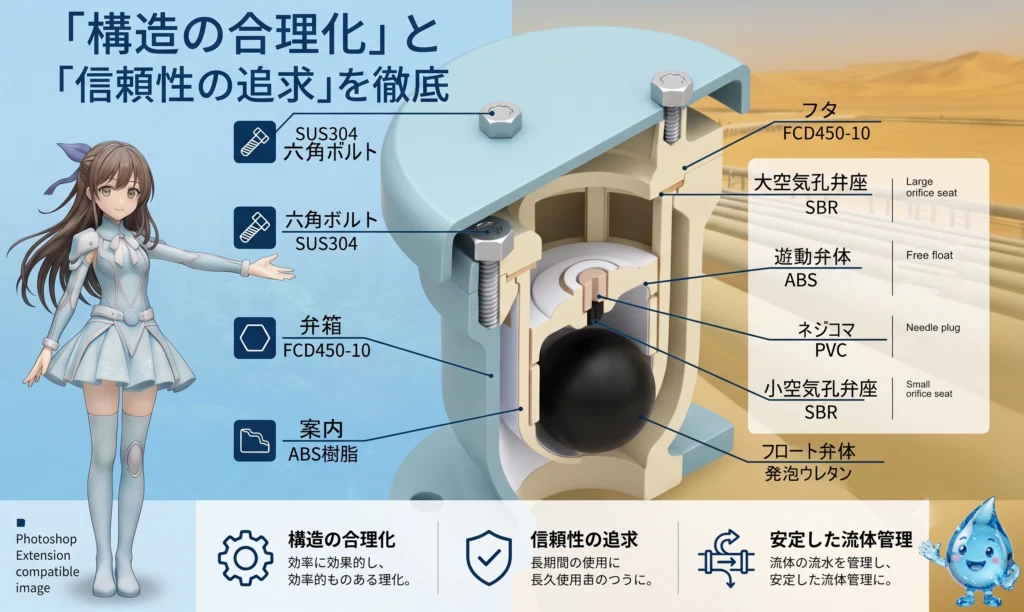

空気弁【JWWA B 137 水道用急速空気弁】Φ25～Φ200

千代田工業株式会社会社案内動画

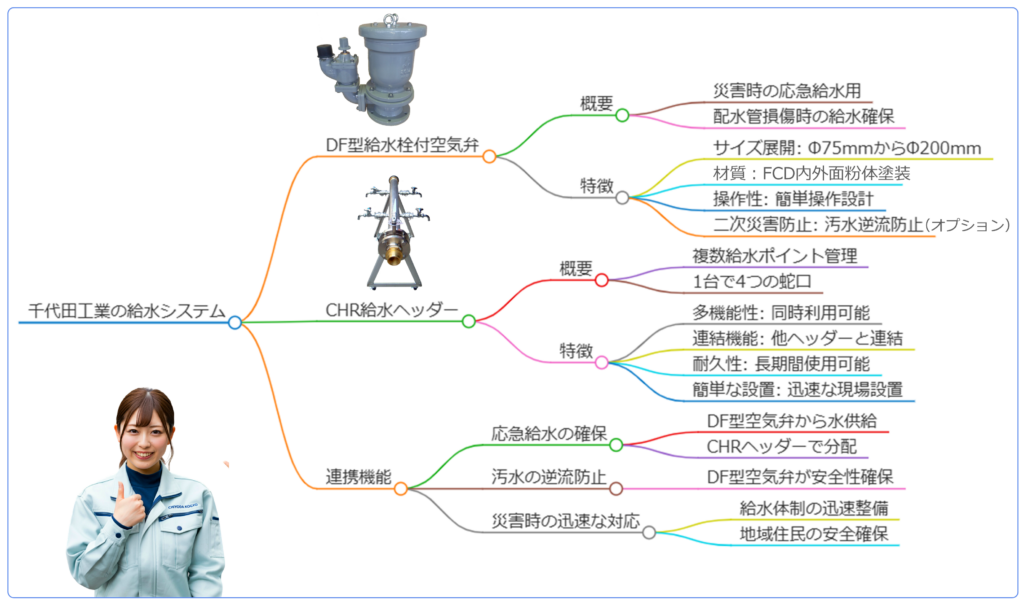

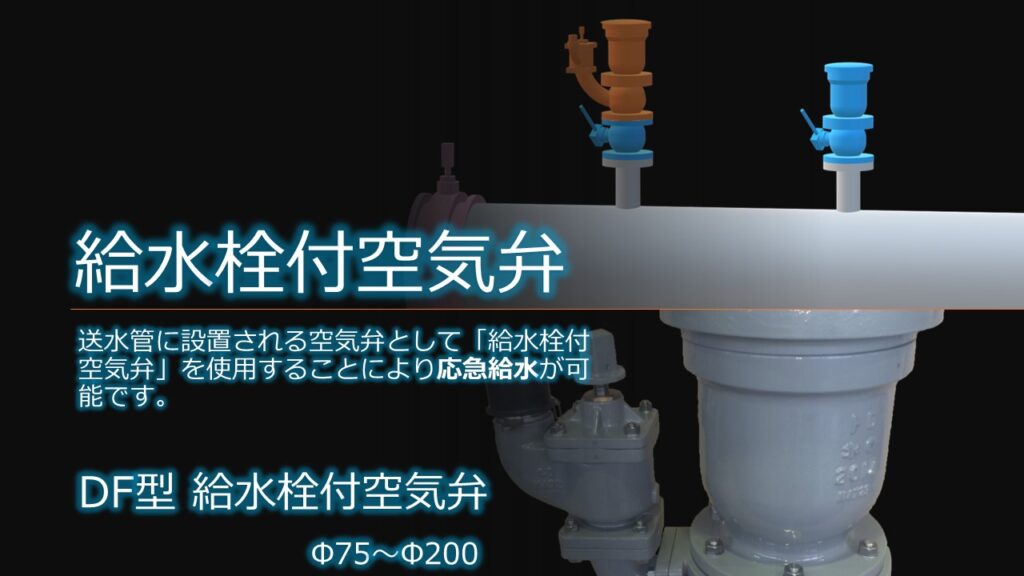

給水栓付急速空気弁ＤF型【Φ75～Φ200】

災害発生直後は、配水管の破損などにより、断水が発生する可能性があります。断水が発生した場合、送水管から取水することにより、生活に必要な水を確保することが期待できます。

二次災害に備える空気弁！

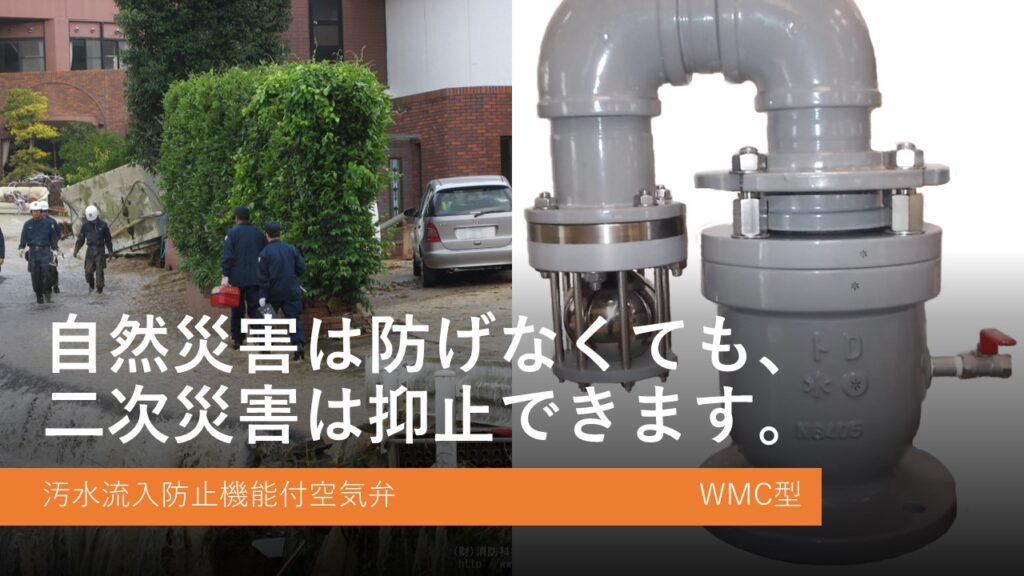

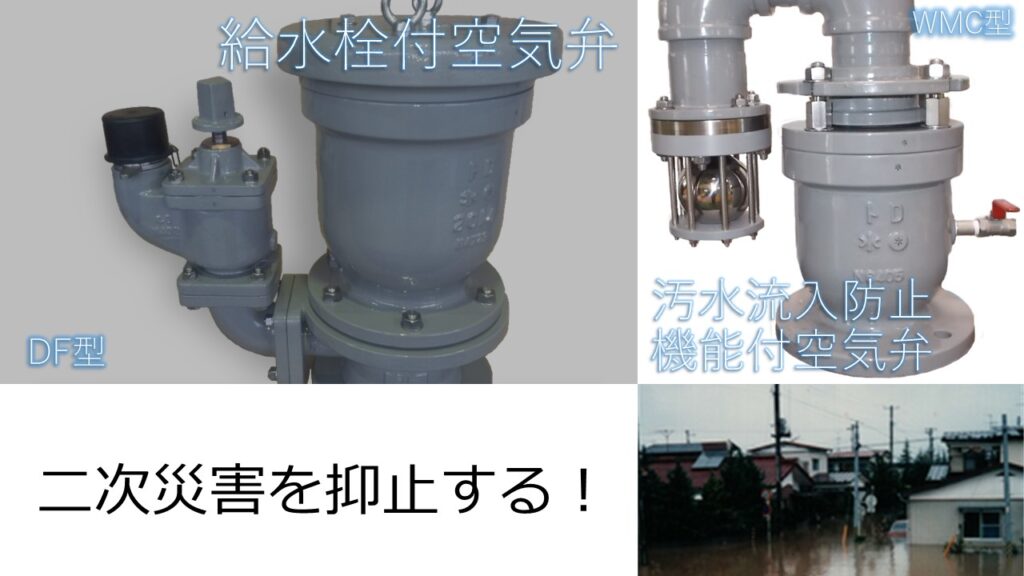

WMC汚水流入防止機能付空気弁Φ25～Φ200とDF型給水栓付急速空気弁Φ50～Φ200の二次災害に備えると称したPR画像です。 — **自然災害は防げなくても、二次災害は抑止できます。**
軽微な浸水でも、以下のリスクが潜んでいます。
**汚染水の逆流**: 配管破損によって、汚染水が水道管に逆流し、飲用水を汚染する可能性があります。
**汚染物質の生成**: 破損配管から漏出した水は、細菌、ウイルス、化学物質など様々な汚染物質を含んでいる恐れがあります。
**健康被害**: 汚染された水を飲用すると、食中毒や感染症などの健康被害を引き起こす可能性があります。

**お問い合わせについて**
価格等のお問い合わせを含め、当サイト内のすべての御問合せは、上記の電話番号またはメールアドレスまでお気軽にお問い合わせください。
**電話でのお問い合わせ:** 平日月曜AM9時～金曜17時まで
**メールでのお問い合わせ:** 365日いつでも受付
皆様からのお問い合わせを心よりお待ちしております。

＊水道管路の安定運用に不可欠な空気弁

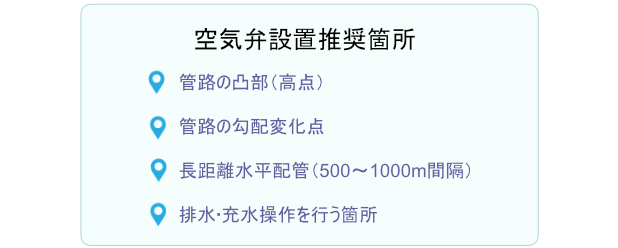

国土交通省が定める「水道施設設計指針」等では、空気弁の設置に関する具体的な基準や考え方が示されています。

1. 空気溜まりによる障害の防止: 管路内の凸部（高点）や、勾配が変わる箇所、水平配管部では空気が溜まりやすく、これが水撃作用（ウォーターハンマー）や流量低下、管路の振動・騒音、流量計の計測誤差などを引き起こす原因となります。そのため、これらの箇所への空気弁（空気排出機能）の設置が推奨されています。

2. 負圧による管路の保護: 管路の排水時や事故による破損時などには、管内に**負圧（真空状態）**が発生し、**管の圧壊（つぶれ）**を招く危険性があります。これを防止するため、負圧発生時に速やかに空気を導入する機能を持つ空気弁（空気吸入機能）の設置が必要です。特に、地形的に負圧が生じやすい箇所や、排水・充水操作を行う箇所には注意が必要です。

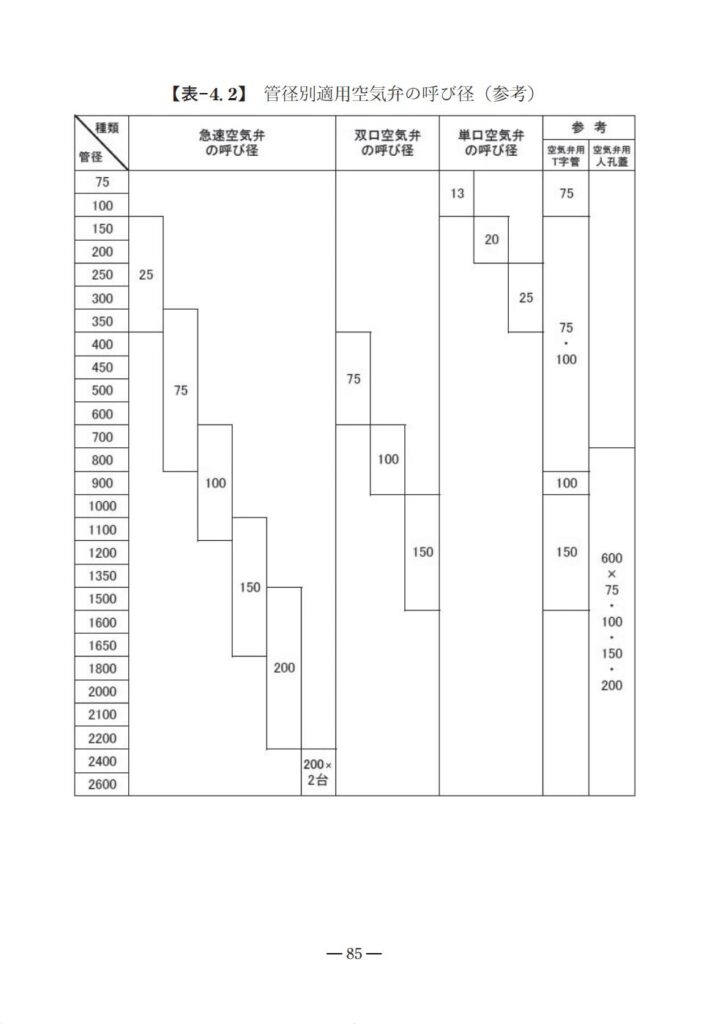

3. 大口径管路や長距離配管での考慮: 上記の箇所に加え、特に管径がΦ400mm以上のような大口径の管路では、充水・排水時に扱う空気量が非常に多くなるため、適切な能力を持つ空気弁の設置が不可欠とされています。また、明確な凸部がない長距離の直線配管においても、水中の溶存空気が分離・蓄積し、大きな気泡となる可能性があります。このため、障害防止の観点から、一般的に500m〜1000m程度の一定間隔を目安として空気弁を設置することが推奨されています。

＊これらの基準は、管路の安全確保と安定した通水機能を維持するために設けられています。空気弁は、平常時に管内の空気を排出し、負圧発生時に空気を吸入するという、二つの重要な機能（空気排出・空気吸入）を担っています。日本水道協会規格（JWWA B 137）は、これらの機能を持つ水道用空気弁の構造や性能に関する基準を定めています。千代田工業では、これらの指針や規格、そして実際の現場で求められる様々な条件に基づき、水道管路の安全・安定稼働を支える高性能な空気弁を提供しています。適切な空気弁の選定と計画的な設置は、管路システムの保護と効率的な水の供給に不可欠です。
水道管の破損を未然に防ぎ、水道管の寿命を延ばすために、空気弁の設置を検討してみてはいかがでしょうか。

水道用急速空気弁 JWWA B 137 （旧）JIS B 2063　又は一般的な呼び名になっている「空気弁」がライフラインの1つである水道管の維持管理の重要な役割を説明しています。
水道用急速空気弁は、水道管の維持管理に欠かせない設備です。消火栓や仕切弁は、水道管を直接維持管理するものではありませんが、空気弁は水道管内の空気を必要に応じて吸排し、水道管の破損を未然に防ぎます。例えば、水道管が破損して水が漏水した場合、水道管内に負圧状態が生じます。この負圧状態によって、水道管がペシャンコに潰れる恐れがあります。空気弁は、このような負圧状態を避けるために、水道管内の空気を吸排し、水道管の破損を防ぎます。また、空気弁は、断水した状態で水道管の工事を終え、通水する際にも使用されます。空気弁から空気を排出しないと、通水作業がスムーズに行われません。このように、空気弁は水道管の維持管理に欠かせない設備です。

以下は、水道用急速空気弁のメリットです。

水道管の破損を未然に防ぐ
通水作業をスムーズに行う
水道管の寿命を延ばす
水道用急速空気弁は、水道管の維持管理に欠かせない設備です。水道管の破損を未然に防ぎ、水道管の寿命を延ばすために、空気弁の設置を検討してみてはいかがでしょうか。

社会インフラの維持管理の強化により、メンテナンス需要が高まっています。

弊社では、空気弁の製造販売だけでなく、メンテナンス業務にも対応しています。豊富な経験とノウハウを活かし、お客様のニーズに合わせたメンテナンスサービスを提供したいと考えています。
弊社は、双口空気弁（旧JIS B 2063）を今も製造販売しており、すべての部品を取り揃えています（メンテナンスページを御参照ください）。
製品（部品）について、又はメンテナンス方法なも、ご対応しています。以下に御問合せ下さい。お問い合わせ先　➡千代田工業㈱大阪営業所 06-6358-3541

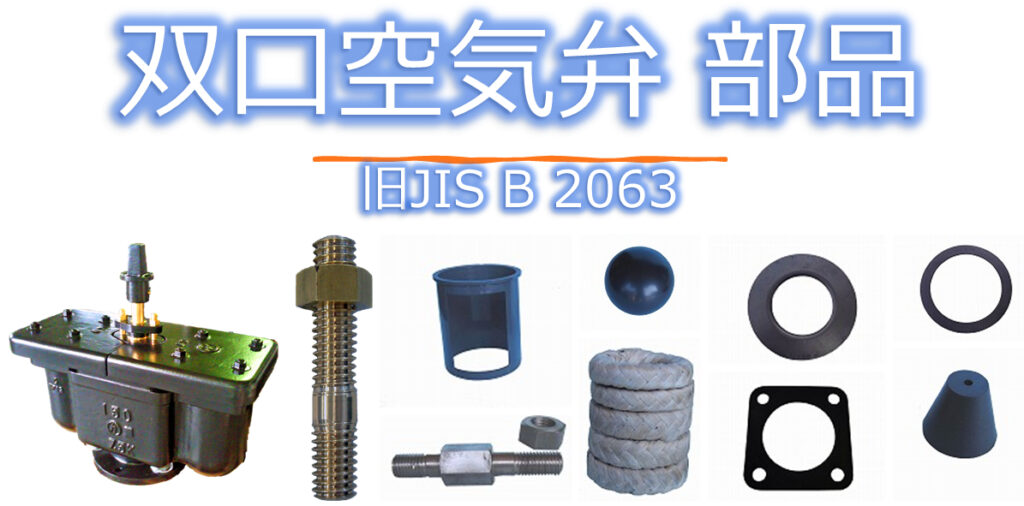

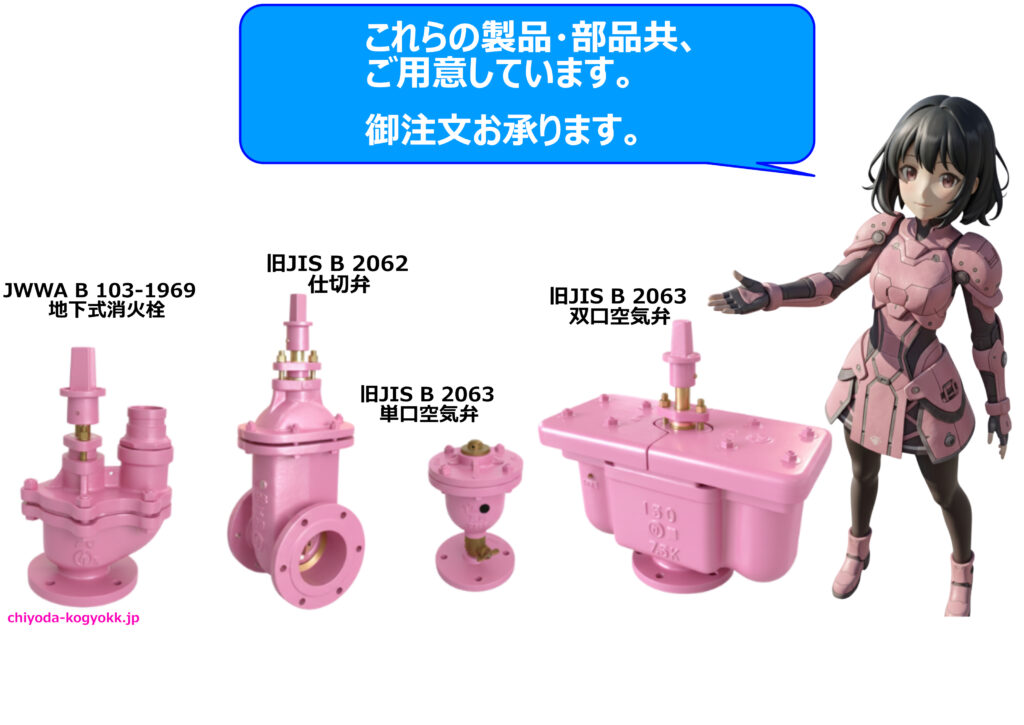

旧JIS B 2063　双口空気弁用部品の部品の品揃えのPR画像です。

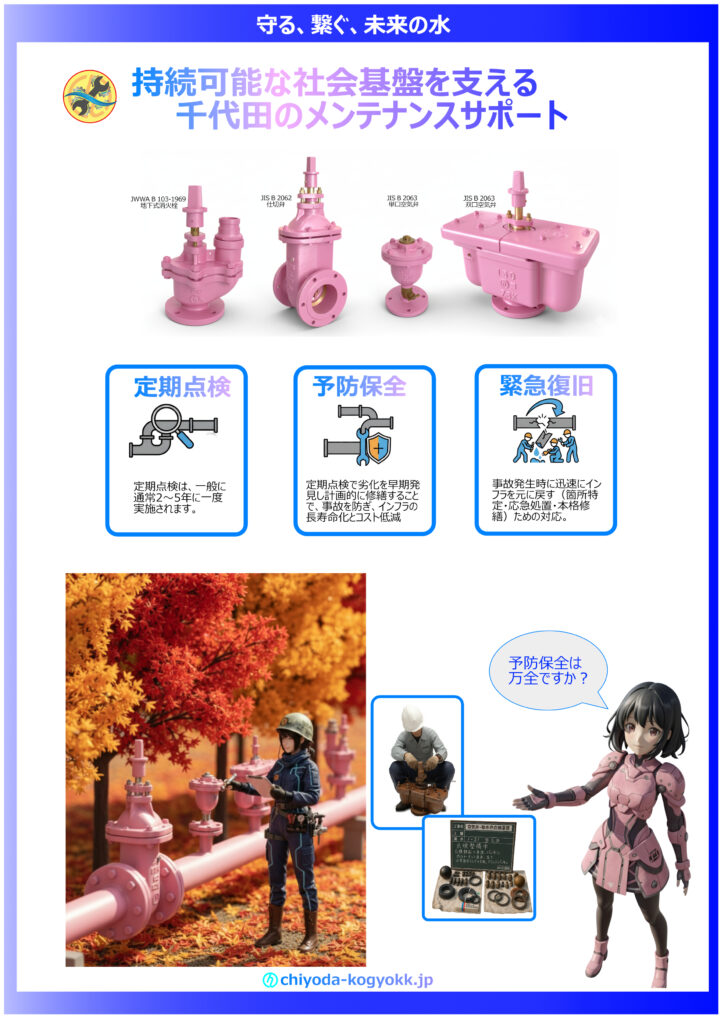

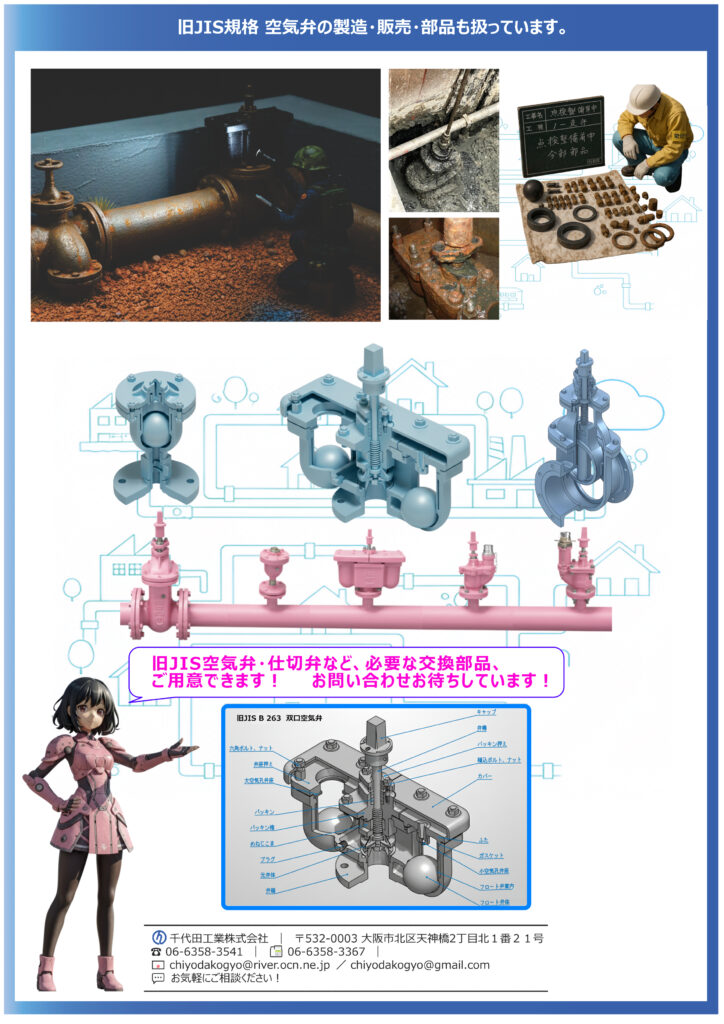

千代田工業（株）では、メンテナンス業務にも対応しており、約70年前の空気弁（旧JIS B 2063双口空気弁）のメンテナンス（空気弁が設置されている状態での部品交換）をおこなった実績があります。

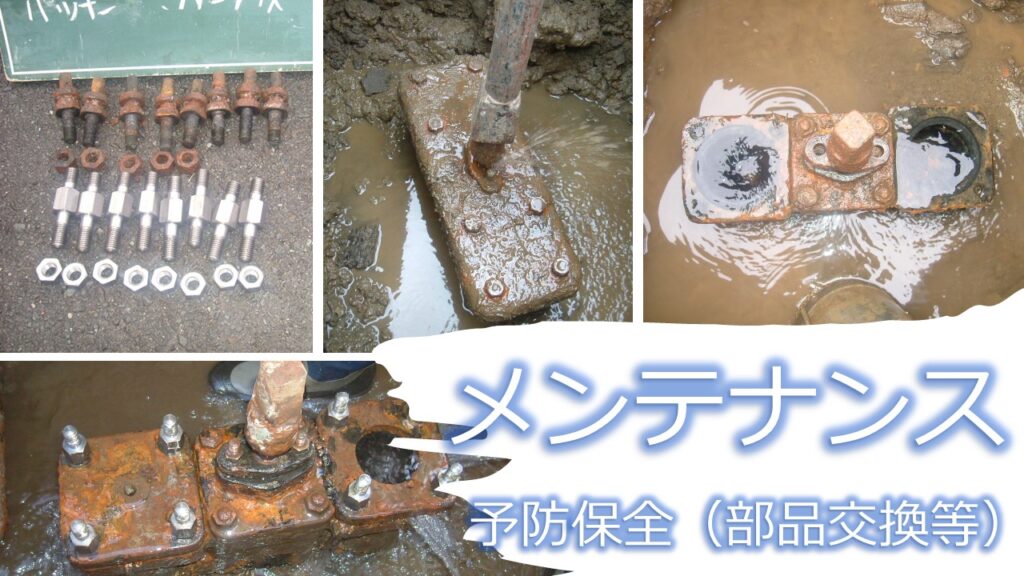

旧JIS B 2063　双口空気弁用部品の部品交換工事のPR画像です。 — **定期的な点検・調査**
**予防保全**
**緊急時の復旧**
**定期的な点検・調査**
定期的な点検・調査は、インフラの劣化状況を把握するために行われています。空気弁などの場合は、一般に、２～５年に1回程度の割合で、目視や聴音などの方法で点検が行われています。
**予防保全**
予防保全は、インフラの劣化を未然に防ぐために行われます。水道管の場合は、亀裂や腐食などの劣化箇所を早期に発見し、修繕することで、漏水などの事故を防ぐことができます。予防保全には、定期的な点検・調査に加えて、劣化予測技術やモニタリング技術などの活用が有効とされています。
**緊急時の復旧**
緊急時の復旧は、漏水や破損などの事故が発生した場合に、速やかにインフラを復旧するために行われます。水道管の場合は、漏水箇所の特定と応急処置、本格的な修繕工事などの手順で復旧が行われます。
日本では、インフラのメンテナンスに関する法律やガイドラインが整備されており、水道管などのインフラは、これらの法律やガイドラインに従ってメンテナンスされています。しかし、インフラの老朽化が進む中、メンテナンスの強化が求められています。
具体的には、以下の対策が進められています。

昨今のインフラメンテナンスの概況
予防保全の強化では、劣化予測技術やモニタリング技術などの活用により、インフラの劣化をより正確に把握し、早期に修繕することで、漏水などの事故を防ぐことが目指されています。
インフラの更新・改修では、老朽化したインフラを新しく建て替えたり、耐久性を向上させたりすることで、インフラの長寿命化を図ることが目指されています。
デジタル技術の活用では、ドローンやセンサーなどの技術を活用して、インフラの点検や調査を効率化することが目指されています。
これらの対策により、インフラの安全性と信頼性を向上させ、国民生活の安定を図ることが期待されています。

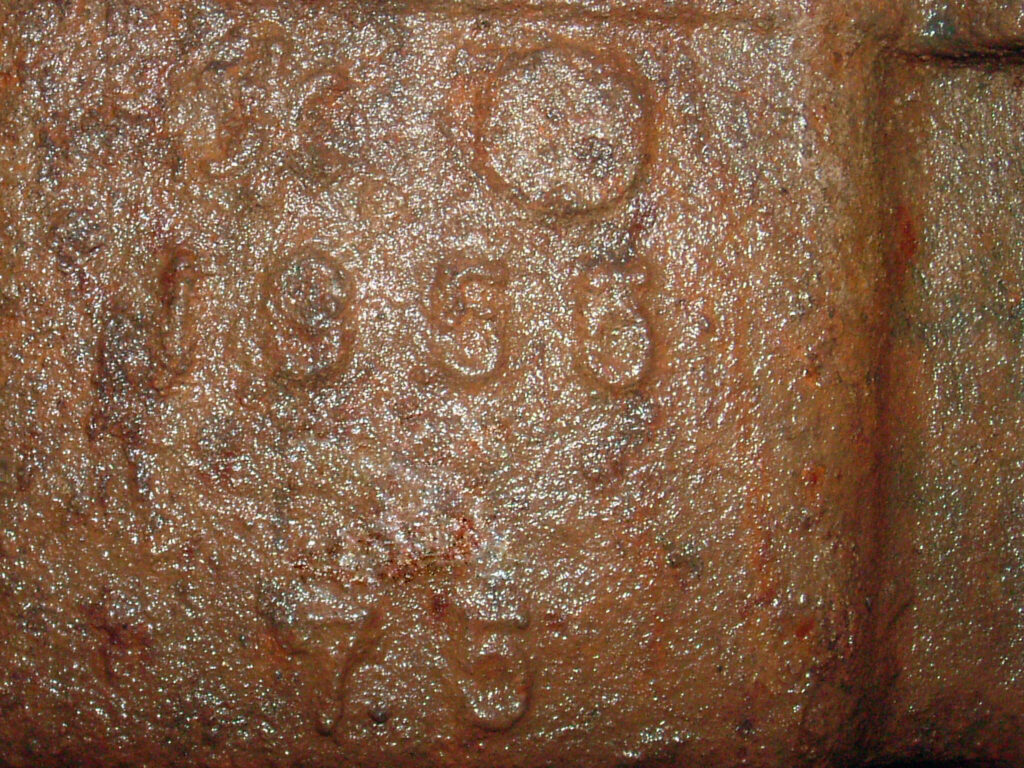

※以下の写真は1955年製造の双口空気弁(Φ75)ですが、弊社がメンテナンスを行った中で、トップクラスに古いものです。

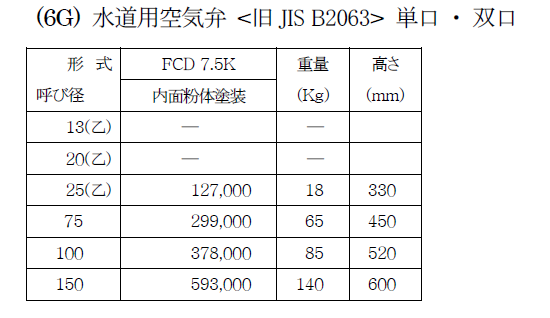

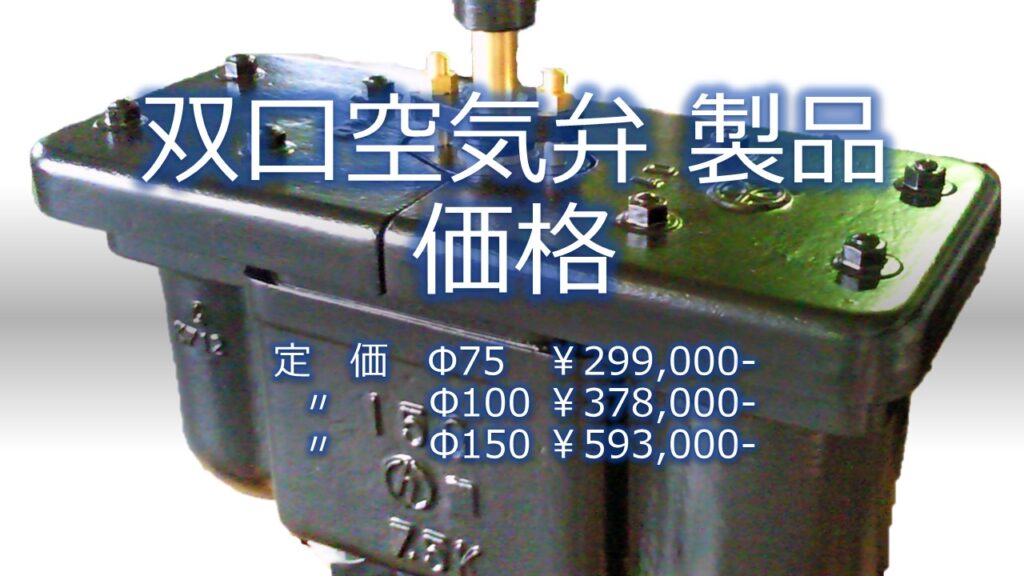

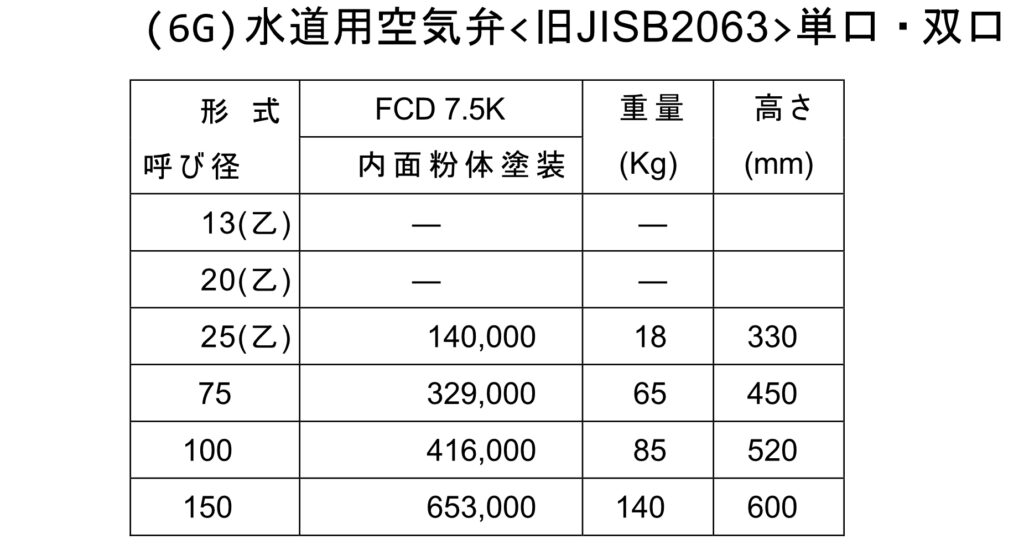

旧JIS B 2063　双口空気弁製品の価格を掲載したPR画像です。千代田工業（株）はWEBページでのPRを強化しています。よりお客様目線で御対応させていただくことを念頭に、可能な限り、必要とされる情報を盛り込み、価格等も表示し便利で使い勝手のよいWEBサイトを目指しています。

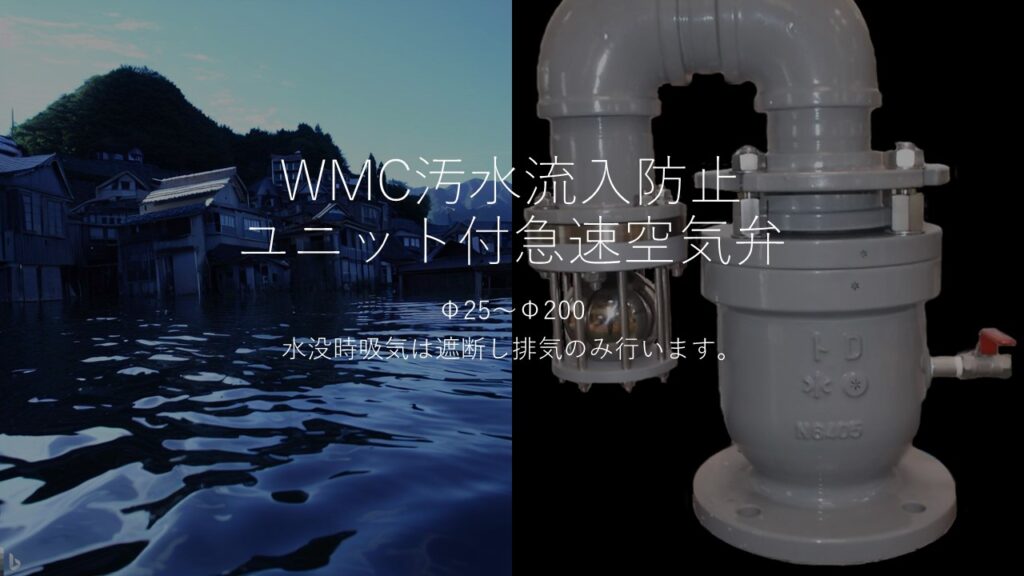

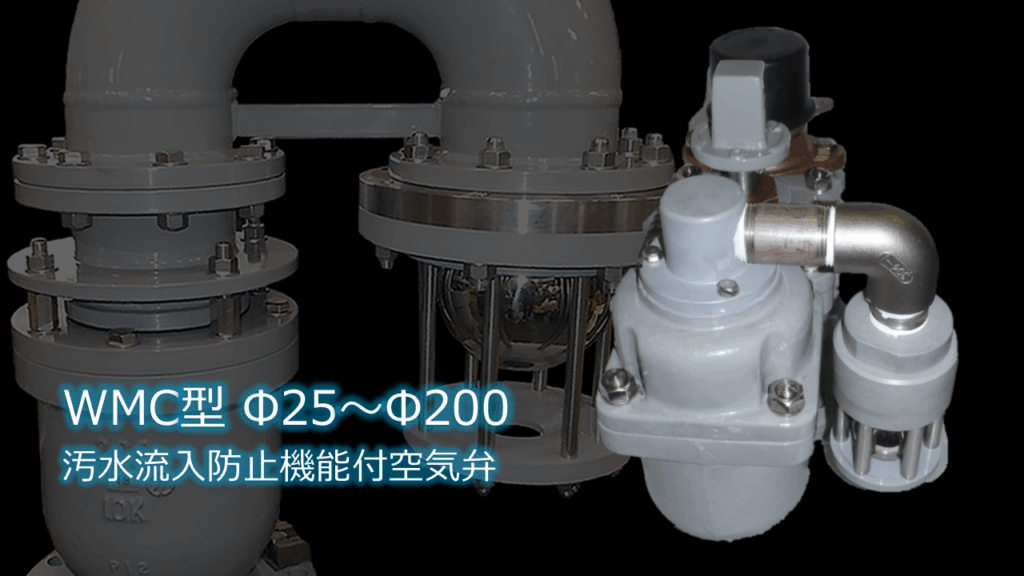

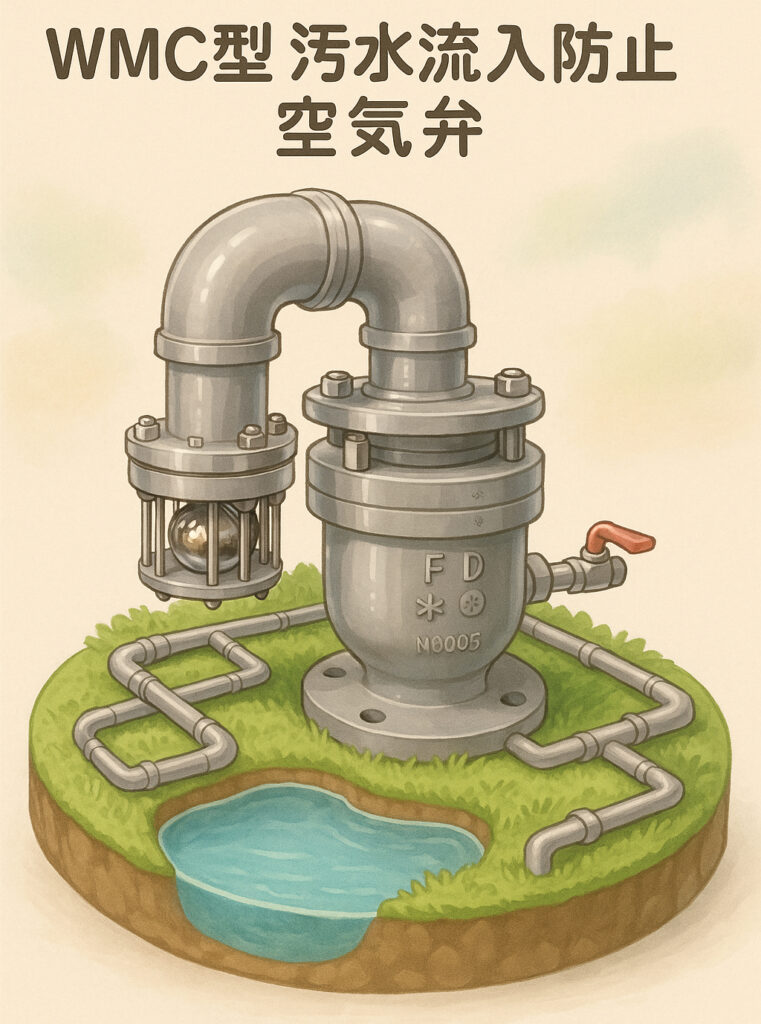

WMC型汚水流入防止空気弁 Φ25～Φ200

WMC型汚水流入防止機能付空気弁Φ25～Φ200のPR画像です。内容は
大切な管路を汚水から守る、安心の逆流防止機構搭載
WMC型汚水流入防止機能付空気弁は、下水道管路や浄化槽などにおける汚水の管路への逆流を防止するために開発された高性能な空気弁です。独自の機構により、万が一の汚水逆流時にも確実に閉鎖し、大切な管路設備や処理施設を汚染から守ります。といった内容です。

千代田工業製のWMC型汚水流入防止機能ユニット付空気弁は、一般的な空気弁に逆流防止ユニットを付加し、配管への汚水の流入を防止します。汚水流入防止機能ユニットは、空気弁の下部に取り付けられ、浮き球がフロートバルブとなり、浮き球が上昇するといわゆるバルブが閉じて汚水の流入を遮断します。このように、WMC型汚水流入防止機能ユニット付空気弁は、水道管路の安全性と衛生性を高めるための装置です。 — **自然災害は防げなくても、二次災害は抑止できます。**
軽微な浸水でも、以下のリスクが潜んでいます。
**汚染水の逆流**: 配管破損によって、汚染水が水道管に逆流し、飲用水を汚染する可能性があります。
**汚染物質の生成**: 破損配管から漏出した水は、細菌、ウイルス、化学物質など様々な汚染物質を含んでいる恐れがあります。
**健康被害**: 汚染された水を飲用すると、食中毒や感染症などの健康被害を引き起こす可能性があります。
【出典：災害写真データベース】

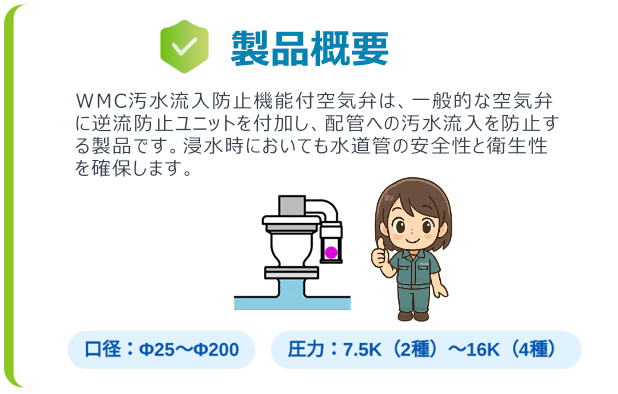

WMC汚⽔流⼊防⽌機能付急速空気弁Φ25～Φ200の製品概要のPR画像です。内容は、⼀般的な空気弁に逆流防⽌ユニットを付加し、配管への汚⽔流⼊を防⽌する製品です。浸⽔時においても⽔道管の安全性と衛⽣性を確保できるといった内容です。

「WMC汚水流入防止機能付空気弁」は、水道管路の安定運用と水質保全を両立する画期的な製品です。水道事業における、より安全で効率的な管路管理に貢献いたします。

「WMC汚水流入防止機能」とは？ –万が一の事態にも水道水を守ります。
従来の空気弁は、管路内の空気を排出・吸入する重要な役割を担っています。しかし、何らかの原因で空気弁の周辺が冠水した場合、汚水が空気弁を通じて管路内に逆流してしまうリスクがありました。
＊WMC汚水流入防止機能付空気弁は、このリスクを大幅に低減します。空気弁に特殊なフロート機構を搭載。万が一、空気弁の設置箇所が冠水し、汚水が流入しようとしても、フロートが作動し、汚水の管内への流入をシャットアウトします。これにより、水道水の汚染リスクを未然に防ぎ、安全な水の供給を守ります。
＊主な特長と導入メリット
・汚水流入防止機能による水質保全:
最大の特長であるWMC機能により、冠水時における汚水の管路内への流入を防止。水道水の安全性を向上させます。
・確実な空気抜き・空気導入:
管路内の空気を効率的に排出し、負圧発生時にはスムーズに空気を導入。ウォーターハンマーの防止や、送水効率の維持に貢献します。
・維持管理の容易さ:
シンプルな構造で、点検やメンテナンスが容易に行えます。
・幅広いラインナップ:
様々な管路条件に対応できるよう、多様な口径（Φ25～Φ200）や仕様をご用意しております。

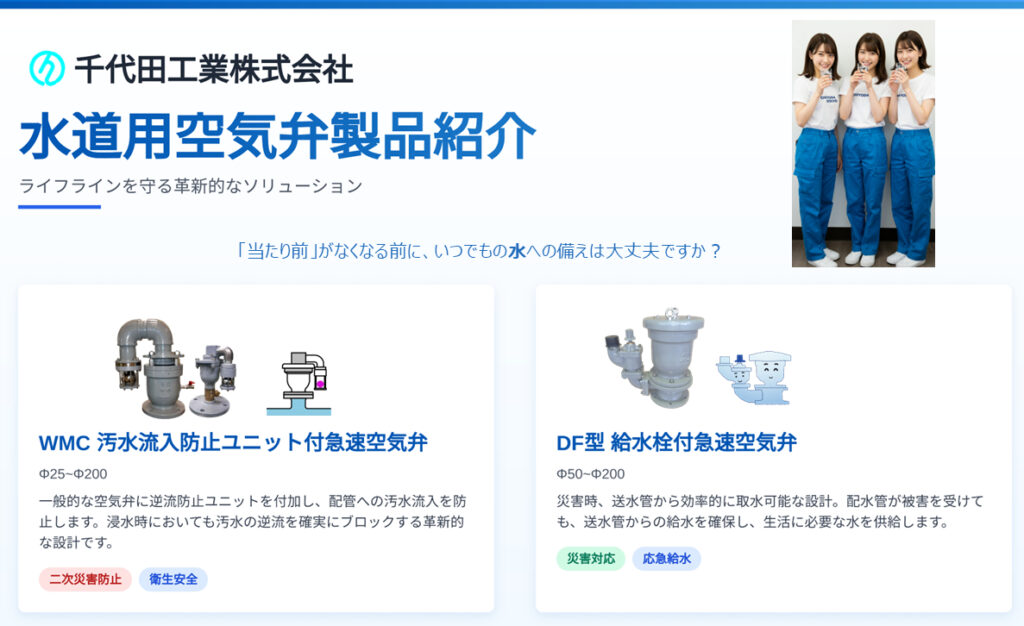

WMC DF型空気弁のご紹介＜8ページ＞ダウンロード

WMC汚水流入防止機能付空気弁Φ25～Φ200のイメージPR画像です。内容として、自然災害は防げなくても、二次災害は抑止できます。
軽微な浸水でも、以下のリスクが潜んでいます。
汚染水の逆流: 配管破損によって、汚染水が水道管に逆流し、飲用水を汚染する可能性があります。
汚染物質の生成: 破損配管から漏出した水は、細菌、ウイルス、化学物質など様々な汚染物質を含んでいる恐れがあります。
健康被害: 汚染された水を飲用すると、食中毒や感染症などの健康被害を引き起こす可能性がありますといった内容です。

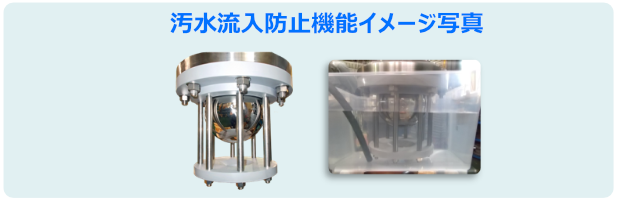

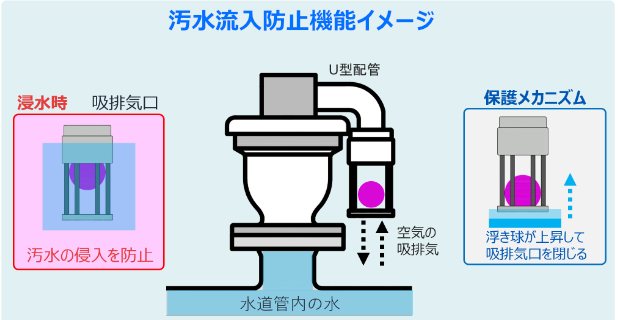

WMC汚水流入防止機能付空気弁Φ25～Φ200の汚水流入防止機能弁の動作イメージの画像です。

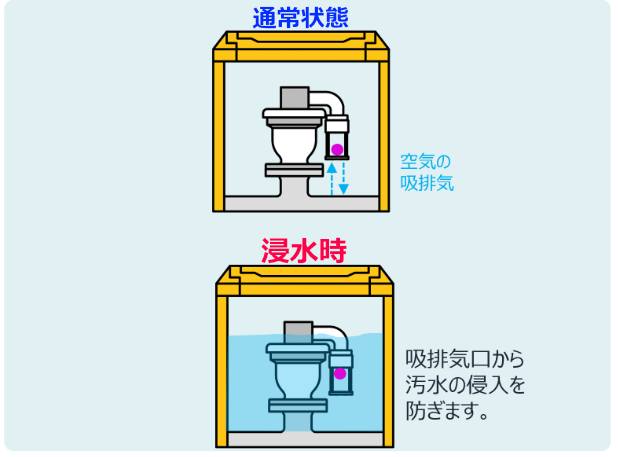

　　　　　　　　逆流防⽌のメカニズム

　　※浸⽔時、浮き球が上昇して開⼝部を閉じ、汚⽔の侵⼊を防⽌します。

　　※集中豪⾬やゲリラ豪⾬による浸⽔リスクに対応！

WMC 汚⽔流⼊防⽌ユニット付急速空気弁の特徴について、安全な⽔道システムのための⾰新的な設計と題したPR画像です。

ラインナップ：Φ25～Φ200
仕様圧力：7.5K（2種）～16K（4種）
汚水流入防止ユニットは、「玉押し対応急速空気弁・旧JIS B 2063双口空気弁（大・小）」にも、取付可能です。

WMC汚水流防止機能付空気弁のキャッチフレーズの画像で清らかな水で繋がる、地球とわたしたち。平和な未来へ、その恵みを守り、備えを。といった内容の画像です。

千代田工業製のWMC型汚水流入防止機能ユニット付空気弁は、一般的な空気弁に逆流防止ユニットを付加し、配管への汚水の流入を防止します。汚水流入防止機能ユニットは、空気弁の吸排気口へU型に配管を配しており、その下部に浮き球バルブを取付けた構成になっています。浮き球が上昇するといわゆるバルブが閉じて汚水の流入を遮断します。このように、WMC型汚水流入防止機能ユニット付空気弁は、水道管路の安全性と衛生性を高めるための装置です。

WMC型　汚水流入防止空気弁シリーズカタログダウンロード

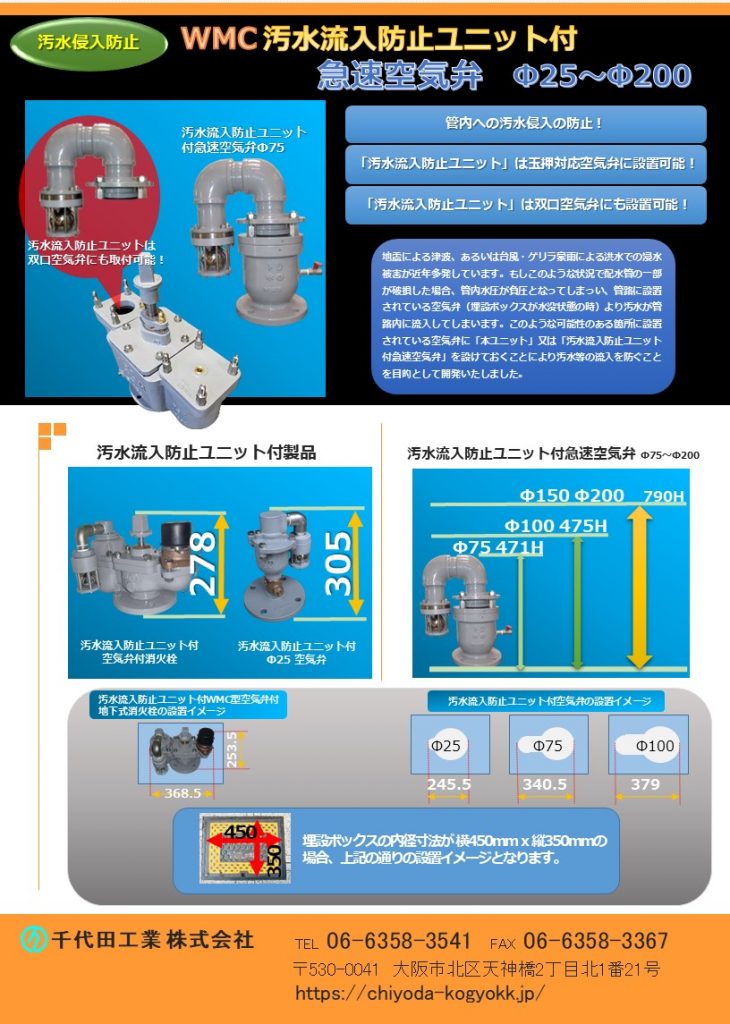

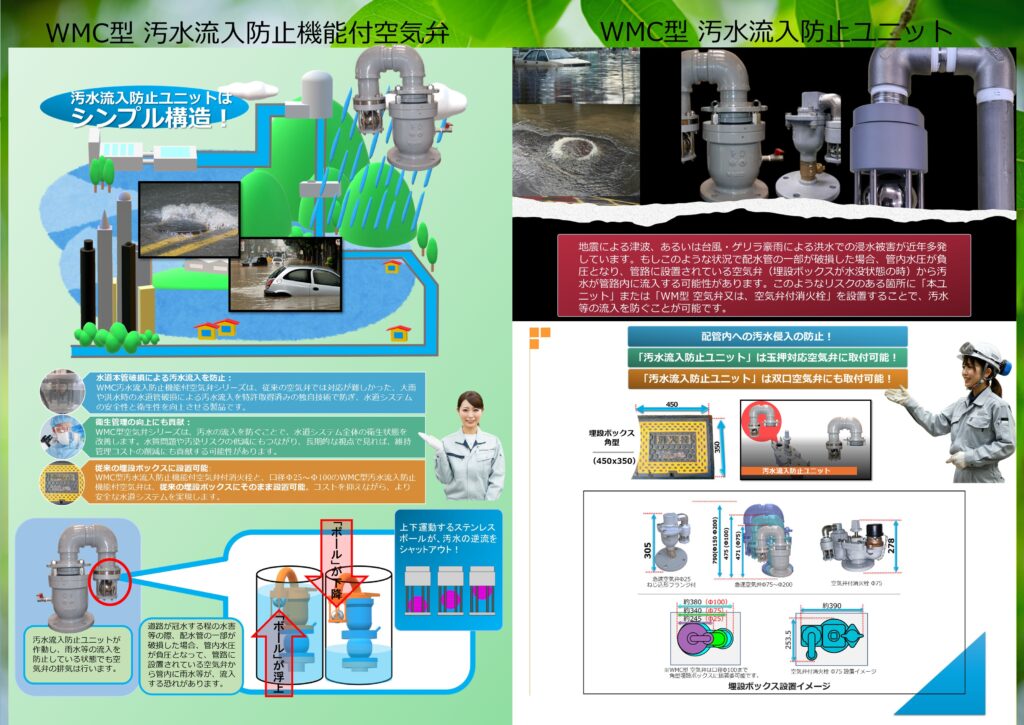

WMC型汚水流入防止空気弁シリーズ　カタログ（表）

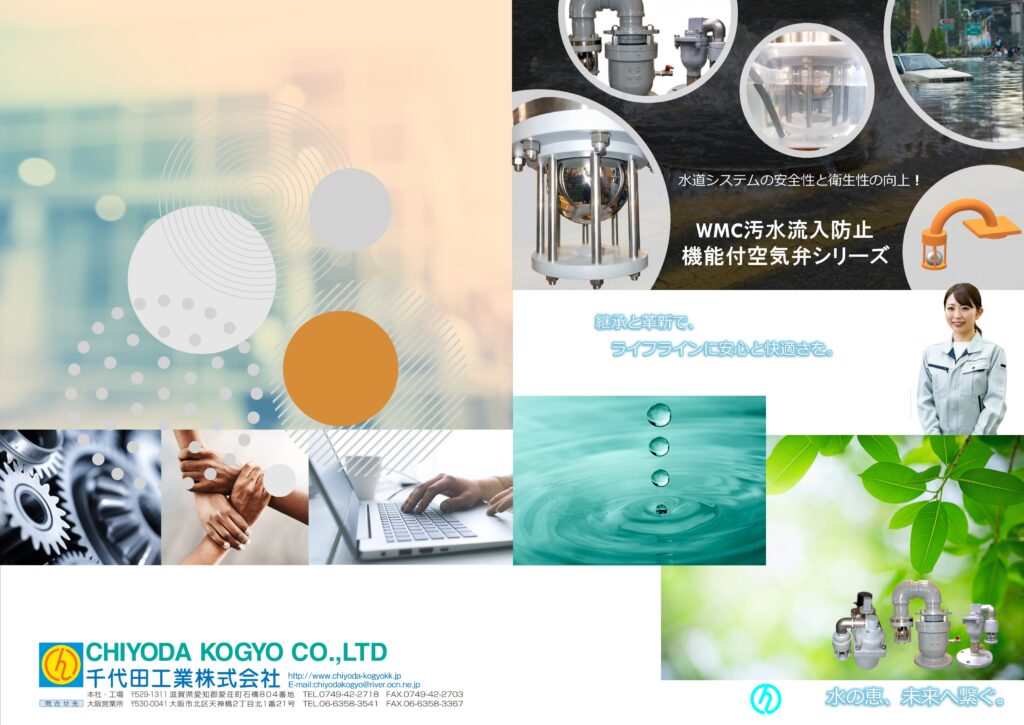

WMC型汚水流入防止空気弁シリーズのカタログ画像（表）です。
千代田工業株式会社「WMC汚水流入防止機能付空気弁Φ25～Φ200」
近年、集中豪雨による浸水被害が増加しており、水道管路の老朽化も進んでいます。このような状況下で、従来の空気弁では、浸水時に汚水が水道管に逆流してしまうリスクがあります。

千代田工業株式会社は、この問題を解決するために、革新的な「WMC汚水流入防止機能付空気弁Φ25～Φ200」を開発しました。

WMC汚水流入防止機能付空気弁の特長

水没時も安心！二重弁構造で汚水逆流を完全ブロック
独自の二重弁構造により、水没状態でも確実に汚水の流入を防止します。従来の空気弁では防げなかった、水害時の汚水被害を未然に防ぎます。
水道管負圧時の汚水吸い込みリスクを解消
水道管が負圧になった際も、汚水の吸い込みを完全にブロックします。老朽化した水道管の破損による汚水流入リスクを低減し、衛生面での安全性を向上させます。
従来品と同等の価格で安心！
高機能でありながら、従来の空気弁と同等の価格設定を実現しました。費用を抑えながら、水道水の安全性を向上できます。
幅広い口径ラインナップで現場に最適な弁を選べる
Φ25～Φ200mmまでの豊富な口径ラインナップを用意しています。新設から既設の水道管路まで、あらゆる現場に最適な弁を選択できます。
製品動画でリアルな機能を確認

製品サイトでは、満水状態での流入防止機能を分かりやすく確認できる動画を公開しています。WMC汚水流入防止機能付空気弁の優れた性能を、ぜひご覧ください。

水道水の安全を守るための徹底した品質管理

厳格な品質検査と製造工程の管理で、高い信頼性を実現しています。
長年の実績と経験に裏打ちされた、確かな技術力で高品質な製品を提供しています。
WMC汚水流入防止機能付空気弁で、水道水の安全を守りませんか？

WMC汚水流入防止機能付空気弁は、水道事業の現場で発生する汚水流入リスクを革新的に解決します。水道水の安全性向上に大きく貢献する製品として、ぜひご検討ください。

WMC型汚水流入防止空気弁シリーズ　カタログ（裏）

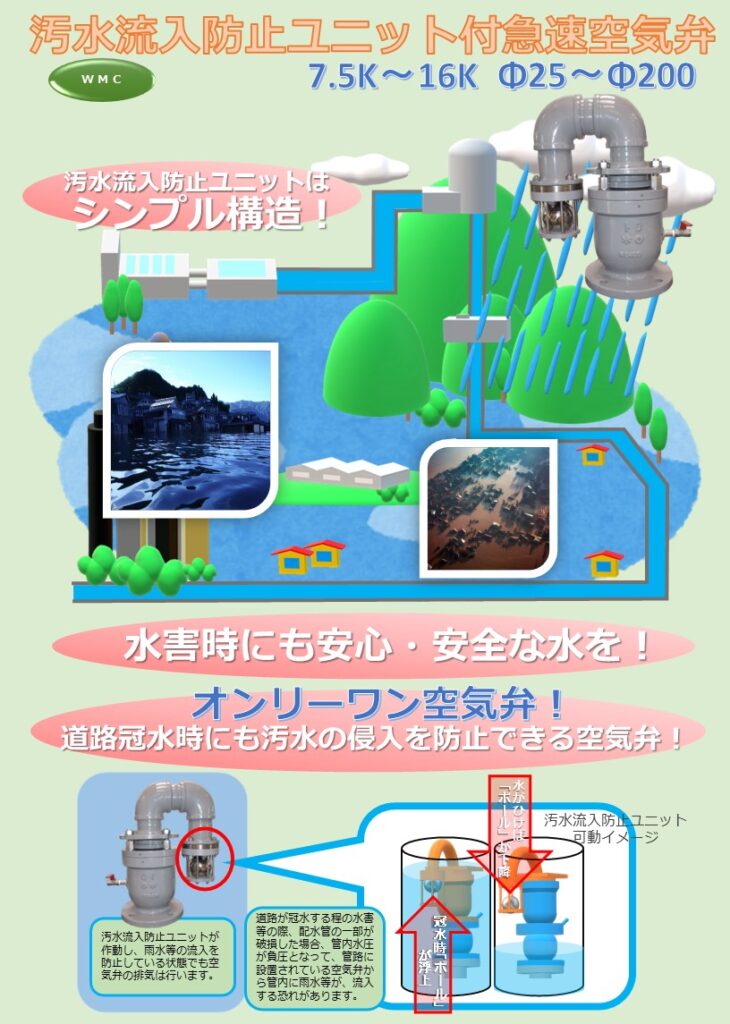

WMC型汚水流入防止空気弁シリーズのカタログ画像（裏）です。水害が起こる原因は、梅雨前線や台風による豪雨、川の氾濫や浸水、土砂災害、暴風、高潮などがあります。近年、日本では豪雨災害が激甚化・頻発化し、各地で甚大な被害が発生しています。例えば、2019年の水害被害額は、全国で約２兆１８００億円（内閣府の防災情報ページ掲載）となり、１年間の津波以外の水害被害額が統計開始以来最大となっています。また、近年の水害発生状況については、発生回数が約３０年前と比べて約1.4倍に増加しており、今後さらに増加すると予測されています。

WMC型　汚水流入防止空気弁シリーズカタログダウンロード

WMC DF型空気弁のご紹介＜8ページ＞ダウンロード

ＷＭＣ汚水流入防止機能付空気弁（Φ25）のユニット動作イメージです。

WMC汚水流入防止機能付空気弁のFAQ

WMC汚水流入防止機能付空気弁Φ25～Φ200のQ＆A（FAQ）の画像です。 — **WMC汚水流入防止機能付空気弁 FAQ**

Q1. WMC汚水流入防止機能付空気弁とは何ですか？
A1.
WMC汚水流入防止機能付空気弁は、主に上水道の配管に設置される特殊な空気弁です。水道管路内の空気を自動的に排出したり、管路内が負圧（管内圧力が大気圧より低くなる状態）になった際に空気を導入したりする通常の空気弁の機能に加えて、外部の汚染された水（汚水、雨水）が水道管内に吸い込まれて混入するのを防ぐ「汚水流入防止機能」を搭載しています。これにより、水道水の安全性を高める重要な役割を担います。

Q2. なぜ水道管に外部の汚染水が流入する危険性があるのですか？
A2.
水道管路内で以下のような状況が発生すると、管内が負圧になることがあります。
断水や減圧給水: 水道本管の工事や事故による断水、または計画的な減圧給水。
ポンプの停止: 配水ポンプや増圧ポンプの緊急停止。
管路の破損・漏水: 地震や老朽化による管路の破損、大量の漏水。
消火活動などによる急激な水の消費: 消火栓からの大量取水。
管内が負圧になると、空気弁は管の潰れを防ぐために外部から空気を吸い込もうとします。このとき、空気弁の設置場所や周囲の状況によっては、空気と一緒に以下のような汚染水が吸い込まれるリスクが生じます。
空気弁が設置されているピットや、埋設ボックスに溜まった雨水や湧水。
空気弁の吸気口周辺に存在する汚染された水たまり。

Q3. WMC空気弁の「汚水流入防止機能」はどのようにして水道水を守るのですか？その仕組みを教えてください。
A3.
WMC汚水流入防止機能付空気弁は、管路内が負圧になった際に、外部からの水の浸入を効果的に遮断するように設計されています。その具体的な仕組みは、二重フロート構造（または特殊フロート）にあります。
空気排出・導入時: 主フロートが管内圧力や空気の流れに応じて作動し、空気の通路を開閉します。
汚水流入防止作動時: 外部から水が吸気口に達すると、専用のフロートが水の浮力を受けて上昇し、吸気口を物理的に閉塞します。これにより、水の管内への流入を阻止します。

Q4. どのような場所にWMC汚水流入防止機能付空気弁を設置するのが特に重要ですか？
A4.
水道水の安全性を確保するため、特に以下のような場所への設置が推奨されます。
空気弁の吸気口が冠水する可能性のある場所: 地下埋設型ボックスやピット内、浸水が想定される低地や河川の近く。
周辺環境が汚染されている可能性のある場所: 雨水や排水が溜まりやすい場所の近く。その他、衛生的に注意が必要なエリア。
特に高い衛生管理が求められる施設への給水ライン: 病院、学校、食品工場、精密機械工場など。
負圧が発生しやすい配水管の箇所: 配水管の末端部や高台にある配水系統、長距離の送配水管。

Q5. この空気弁を使用する主なメリットは何ですか？
A5.
水道水の安全性の向上: 最大のメリットは、外部からの汚染水混入リスクを大幅に低減し、水道水の安全性を向上させることです。
公衆衛生の保護: 安全な水の供給を通じて、地域住民の健康を守り、公衆衛生の維持に貢献します。
給水の信頼性維持: 水質事故を未然に防ぐことで、安定した給水サービスへの信頼を維持します。
水道事業体のリスク管理: 水質汚染による健康被害や対応コストなどのリスクを低減します。

Q6. 設置やメンテナンスで注意すべき点はありますか？
A6.
設置: 取扱説明書に従い、正しい向き・位置に設置してください。特に、汚水流入防止機能が効果的に働くための設置条件（周囲のスペースなど）を確認してください。メンテナンスが容易に行える場所を選定することも重要です。
メンテナンス: 定期的な点検を実施し、空気弁本体や汚水流入防止機構に異物（土砂、ゴミなど）が詰まったり、付着したりしていないか確認してください。フロートやシール部などの可動部がスムーズに作動するかを確認します。

Q7. WMC汚水流入防止機能付空気弁と、一般的な上水道用空気弁との主な違いは何ですか？
A7.
最大の違いは、「外部からの汚水流入防止機能」の有無です。一般的な上水道用空気弁も空気排出・導入機能は持ちますが、特に外部からの汚染水の侵入を防ぐための専用機構は備えていません。WMC汚水流入防止機能付空気弁は、この汚染リスクに対応するために特化した設計がなされています。

Q8. WMC汚水流入防止機能付空気弁を選定する際のポイントはありますか？
A8.
基本的な選定条件: 管路の口径、最高使用圧力、最低使用圧力、必要な空気排出・導入量などを考慮します。
設置環境: 冠水リスクの頻度や深さ、周辺の汚染状況など。

Q9. どこで購入できますか？また、価格はどのくらいですか？
A9.
WMC汚水流入防止機能付空気弁について
製品の価格は、機種、サイズ、仕様、購入数量などによって異なります。お見積もりやご不明な点がございましたら、お気軽に弊社ウェブサイトに掲載のお問い合わせ電話番号までお電話いただくか、メールアドレス宛にご連絡いただきますと速やかにご対応させていただきます。

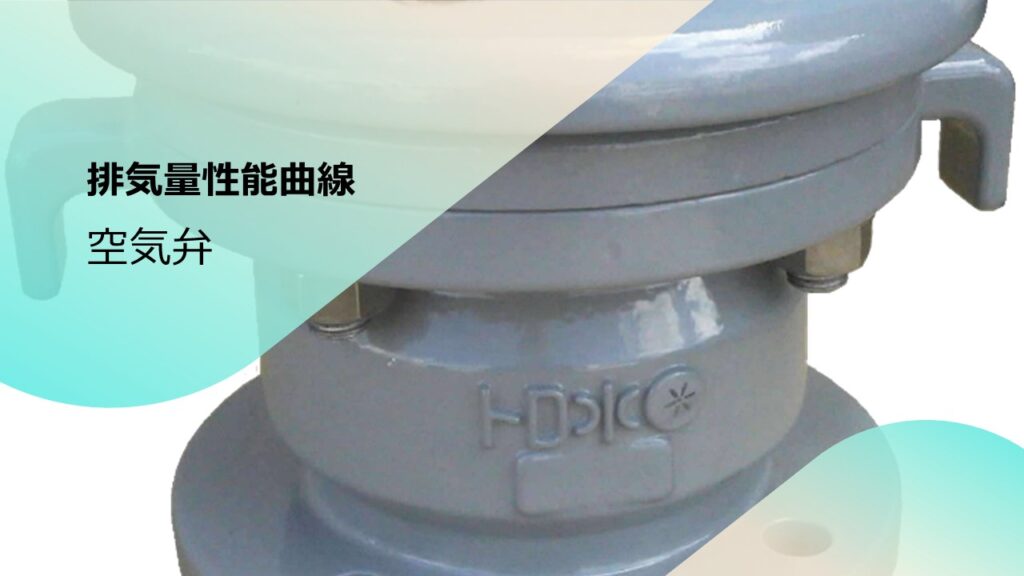

空気弁排気量性能曲線

水道用急速空気弁は、水道管路内の圧力を調整し、空気を排出する装置です。水道管路は、水道水を供給するために使用される管路です。この管路は、水道水を圧力で送るため、圧力の上昇や下降が起こります。水道用急速空気弁は、この圧力の上昇や下降を調整し、水道水の供給を安定させます。また、水道用急速空気弁は、水道管路内の空気を排出します。水道管路には、空気が混入することがあります。この空気は、水道水の供給を妨げたり、水道管路の腐食を促進したりすることがあります。水道用急速空気弁は、水道管路内の空気を排出することで、これらの問題を防ぎます。

水道用急速空気弁は、水道法に基づいて、水道管路に設置が義務付けられています。水道用急速空気弁は、水道水の安全な供給を守るために重要な装置です。

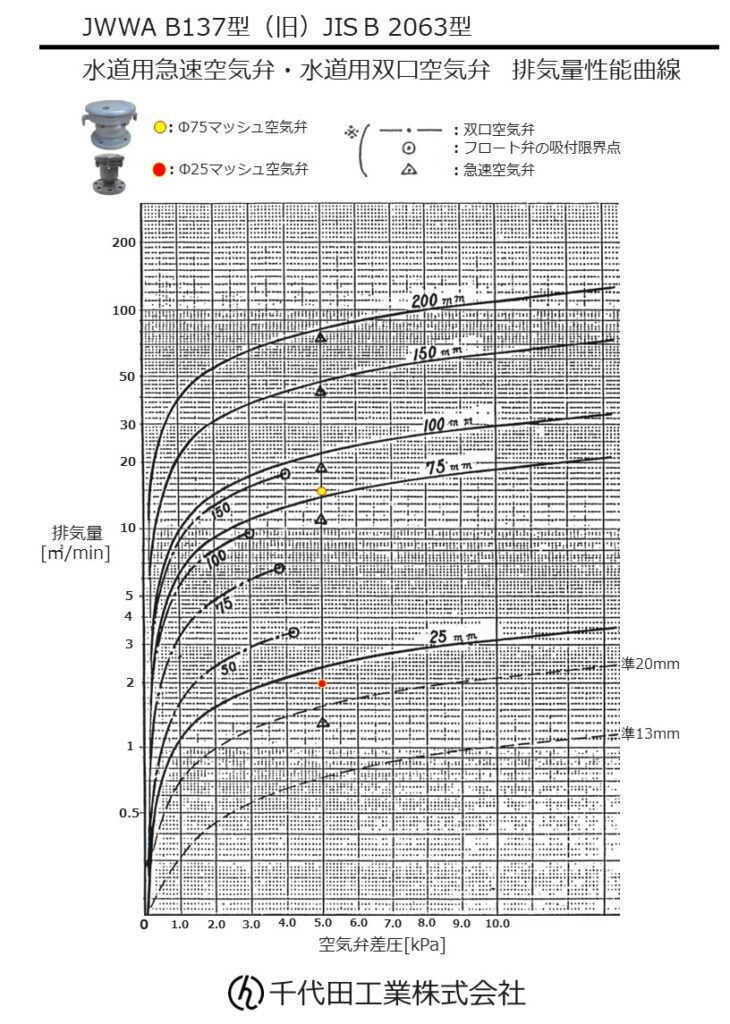

JWWA B 137（旧）JIS B 2063空気弁の排気量性能曲線です。このデータは千代田工業株式会社製の水道用急速空気弁、双口空気弁、単口空気弁の排気量試験データです。水道用急速空気弁の排気量曲線とは、弁の開度と排気量の関係を表したグラフです。このグラフから、弁の開度をどのくらい大きくすれば、どれくらいの排気量が得られるのかを判断することができます。水道用急速空気弁は、水道管内の空気を排除するために使用されます。空気が水道管内に溜まると、水圧の低下や水漏れを引き起こす原因となります。水道用急速空気弁は、これらの問題を解決するために使用されます。

水道用急速空気弁の排気量曲線は、弁の種類やサイズによって異なります。また、水道管の形状や長さによっても、排気量曲線は変化します。水道用急速空気弁の排気量曲線は、水道管の設計や施工に役立ちます。

排気量性能曲線 PDFファイル

空気弁排気量性能曲線 PDF A4-ダウンロード

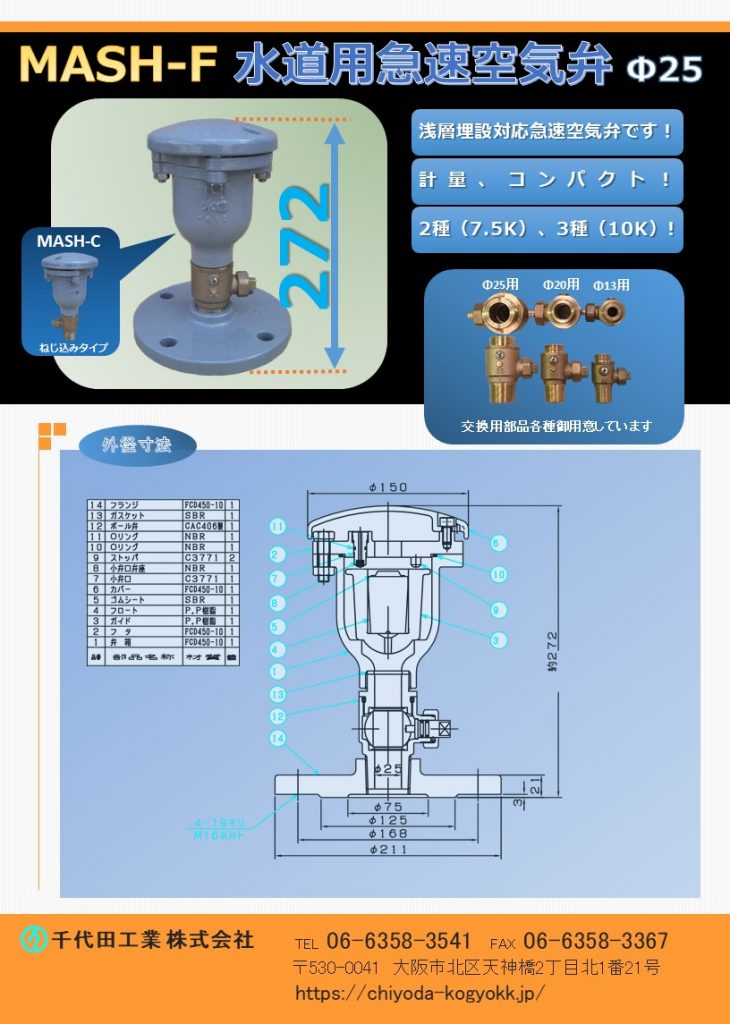

MASH 水道用急速空気弁 Φ25

FCD・内外面粉体塗装（標準）
浅層埋設対応型の急速空気弁 Φ25 です。
全高＝272H、軽量・コンパクト（重量 10Kg）
7.5K（2種）～10K（3種）
価格　7.5K ￥119,600-（Φ13～Φ25 乙）

カタログPDF

空気弁急速 MASH-25 ダウンロード

図面PDF

空気弁急速 MASH-25 ダウンロード

空気弁急速 MASH-20 ダウンロード

空気弁急速 10K-MASH-25 ダウンロード

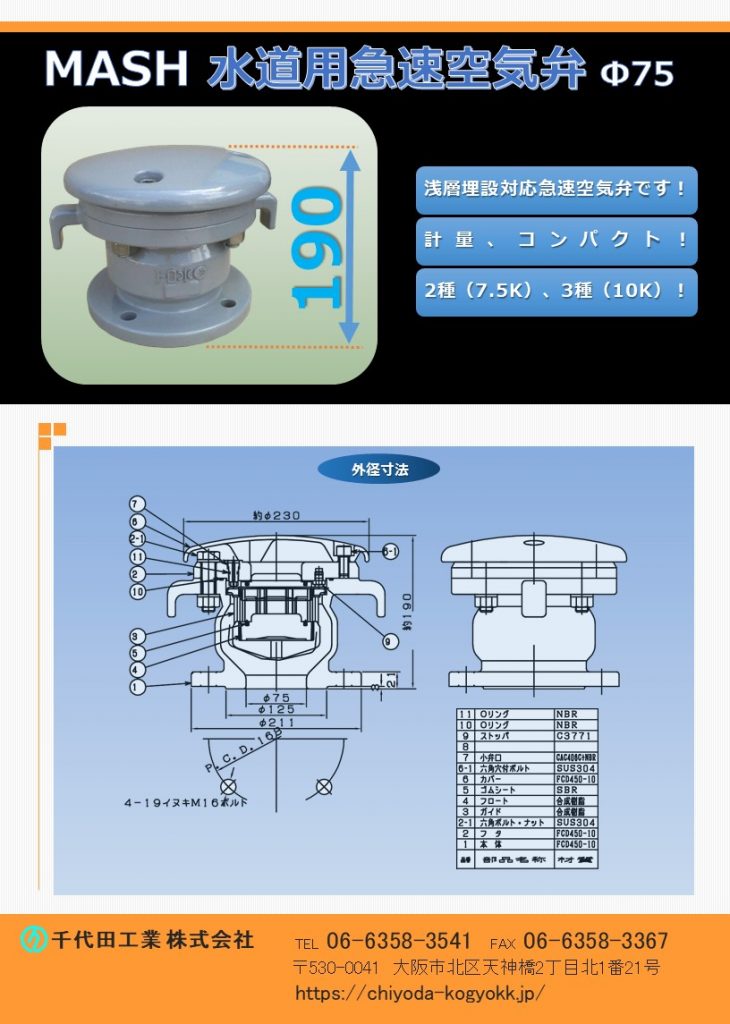

MASH 水道用急速空気弁 Φ75

FCD・内外面粉体塗装（標準）
浅層埋設対応型の急速空気弁 Φ75 です。
全高＝190H、軽量・コンパクト（重量 17Kg）
7.5K（2種）～10K（3種）
価格　7.5K ￥151,500-
価格　10K 価格：お問い合わせ下さい。⇒大阪 06-6358-3541

カタログPDF

空気弁 MASH75 ダウンロード

図面PDF

空気弁急速　75-ﾏｯｼｭダウンロード

空気弁急速　75-ﾏｯｼｭ　10K ダウンロード

空気弁防護カバーダウンロード

空気弁-補修弁防護カバーダウンロード

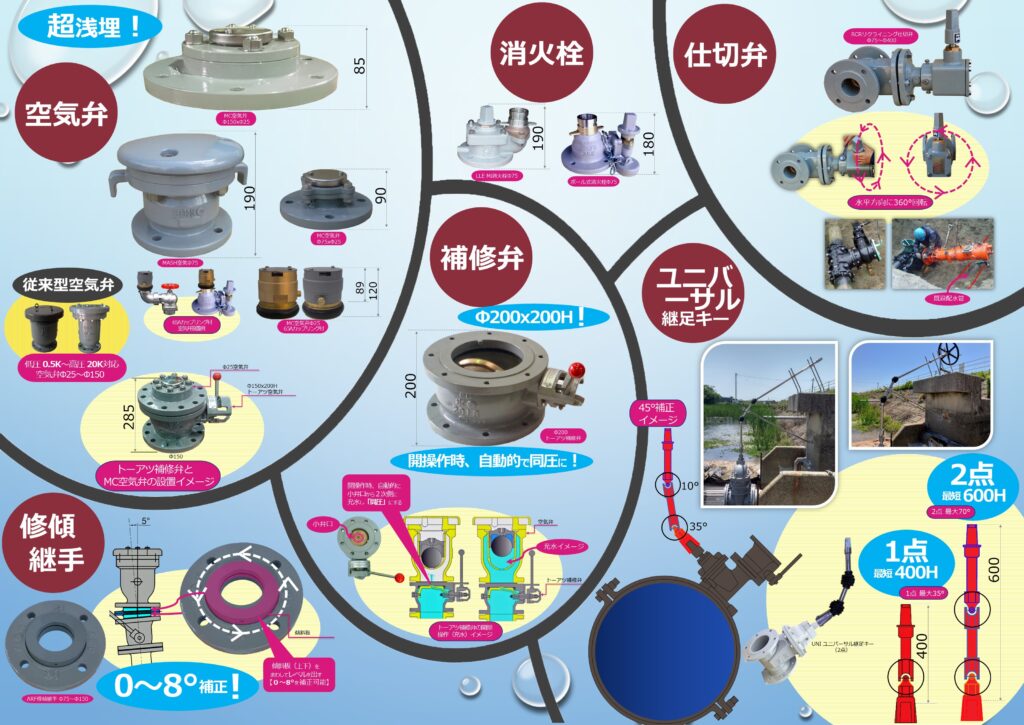

浅埋専用カタログ

千代田工業㈱オリジナル製品案内カタログ（浅層埋設に特化した製品をラインナップしている）空気弁、地下式消火栓、仕切弁（制水弁、スルースバルブ、スルース弁）、補修弁、ARF修傾継（空気弁のゆがみ許容範囲2°修正が可能で、ARF修傾継手の修正範囲は0°～8°で、しかも簡単に現場で施工が可能）、ユニバーサル継足しキー（ユニバーサル継足しキーは不断水工法【メーカーは　大成機工㈱、コスモ工機㈱、㈱水研】での工事施工の特殊な種類で、対象配管のブンキ工事の際、対象反感のすぐ横に配管がある場合、その配管をかわすため、斜め穿孔工事を行う場合があるが、その際に使用する斜め穿孔用のバルブメーカーが大成機工㈱、コスモ工機㈱、㈱水研などがある。千代田工業㈱のユニバーサル継足しキーは不断水専用バルブで使用できる特殊な継足しキーでもある。㈱水研の不断水工事用の製品として
EM不断水工法のエス分岐バルブ・エスゲートEX、エスゲートVPエスブンキバルブ・EFブンキソフトなどがある。コスモ工機㈱の製品として、
コスモ耐震型ロータリーバルブ・コスモ耐震型ロックバルブ・コスモバルブ耐震型・STソフト・STソフト免震タイプESTCPFPなどがある。大成機工㈱の製品としては、
耐震形ヤノ丁字管TⅡ型・耐震形ヤノ丁字管K型、ヤノ丁字管S型（TY-105石綿管・塩ビ管・鋼管用ポリ管用）、耐震型割丁字管ヤノ・フレックス丁字管TⅡ型などがあるがこれらの製品のバルブキャップにユニバーサル継足しキーを取付可能である。

浅埋専用カタログ A3表裏ダウンロード

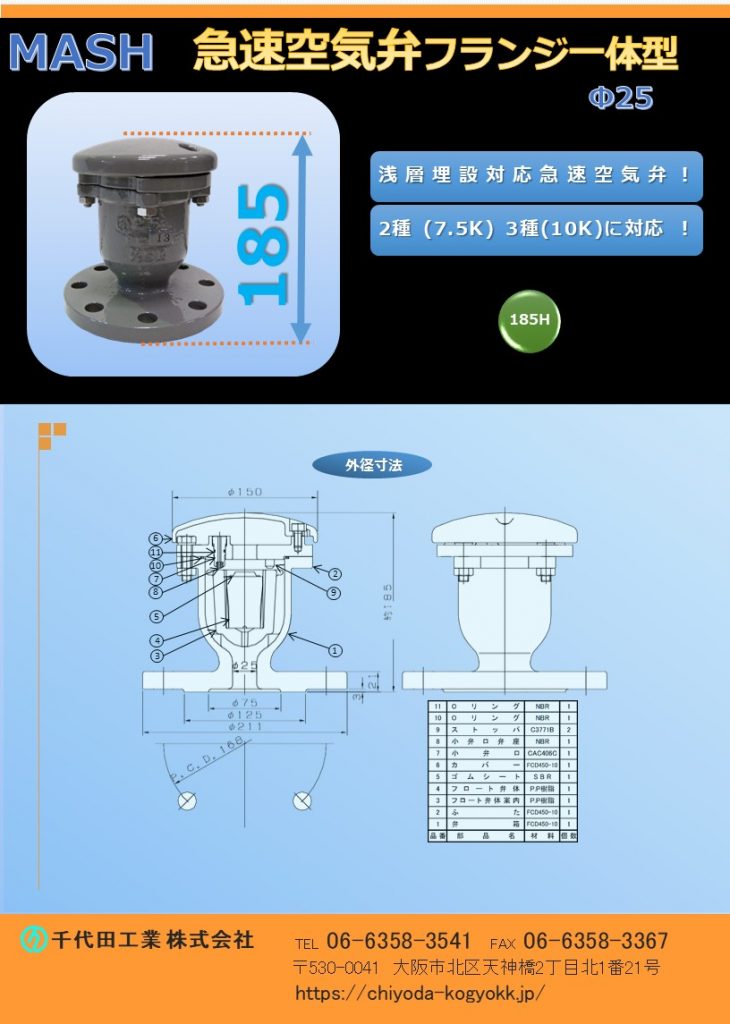

MASH フランジ一体型急速空気弁 Φ25

FCD・内外面粉体塗装（標準）
浅層埋設対応型の急速空気弁 Φ25 です。
全高＝185H、軽量・コンパクト（重量 9Kg）
7.5K（2種）～10K（3種）
価格：お問い合わせ下さい。⇒大阪 06-6358-3541

カタログPDF

MASHフランジ一体型-急速空気弁-Φ25-2種・3種ダウンロード

図面PDF

ＭＡＳＨ-フランジ一体型ダウンロード

10K-ＭＡＳＨ-フランジ一体型ダウンロード

図面CAD

ＭＡＳＨ-フランジ一体型ダウンロード

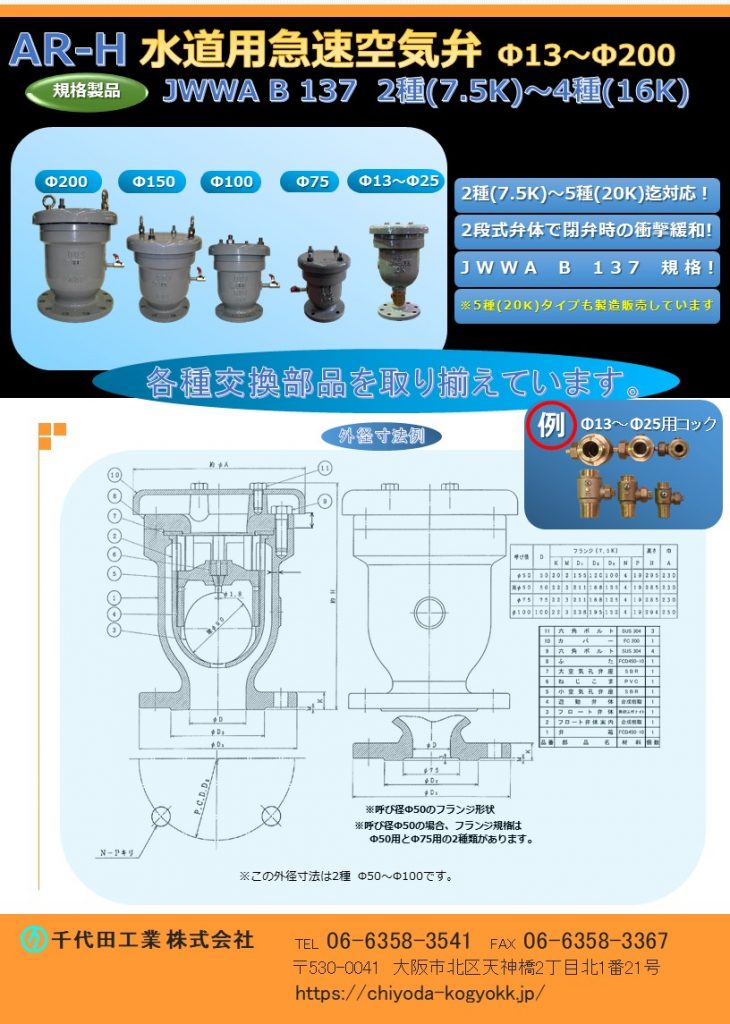

ARH 急速空気弁 JWWA B 137 Φ13～Φ200

JWWA B 137 規格急速空気弁です。
FCD・内外面粉体塗装（標準）
Φ13～Φ200 7.5K（2種）～16K（4種）
Φ13～Φ150 7.5K（2種）～20K（5種）
2段式弁体で閉弁時の衝撃緩和！
各種交換部品を取り揃えています。
水道用急速空気弁は直接的に水道管を維持管理します。「消火栓」や「仕切弁」は水道管を直接維持管理するものではないのに対して、空気弁は水道管内のエアーを必要に応じて吸排を自動で行います。例えば水道管が破損等を起こして、破損個所から水が勢いよく漏水する場面をTVなどで見かけたことはないでしょうか？このような状況では水道管内に負圧作用で真空状態が生まれ、その状態で道路上で重いトラックなどが通ったりした際に、水道管が「ぺしゃんこ」（紙パックのジュースをストローで飲み切った後も、更に吸い続けると紙パックが「へしゃげる」現象と同じ）になるイメージで2次災害につながる恐れがあります。こういった真空状態を避けるために、空気弁は吸気を行い、水道管の破損を未然に防いでいます。排気は、例えば断水した状態で水道管の工事を終え、通水する時に空気弁からエアーの排気が行わなければ、通水作業がスムーズに行うことができないといったことが空気弁があることによって、水道管、ひいてはライフラインを守っています。図面PDF、図面CADを御用意しています。

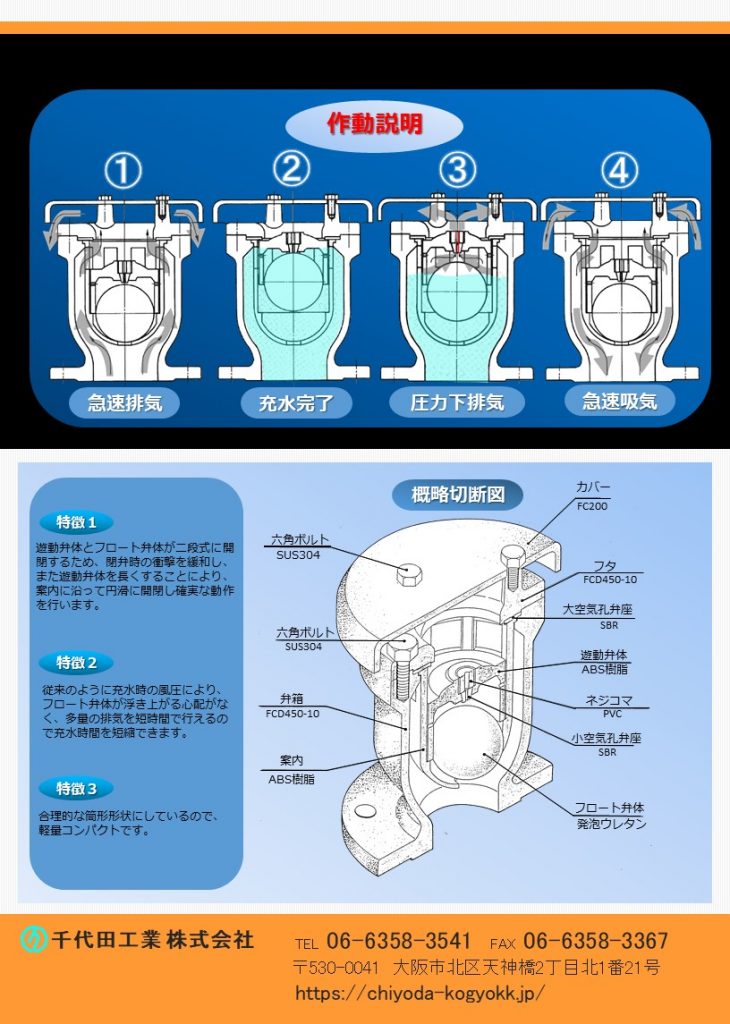

ARH 急速空気弁 JWWA B 137 Φ13～Φ200 の作動説明と概略切断図
本空気弁の特徴1～3

JWWA B 137 規格急速空気弁です。
FCD・内外面粉体塗装（標準）
Φ13～Φ200 7.5K（2種）～16K（4種）
Φ13～Φ150 7.5K（2種）～20K（5種）
2段式弁体で閉弁時の衝撃緩和！
各種交換部品を取り揃えています。

空気弁の充水時、動画イメージです

空気弁の小空気孔からの排気イメージです

空気弁の分解動画です。

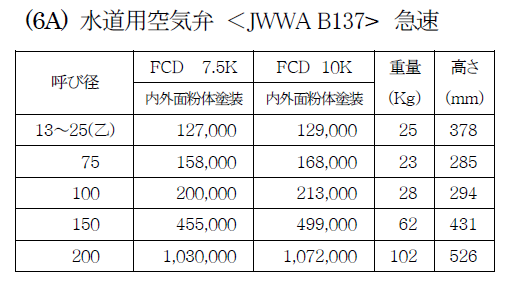

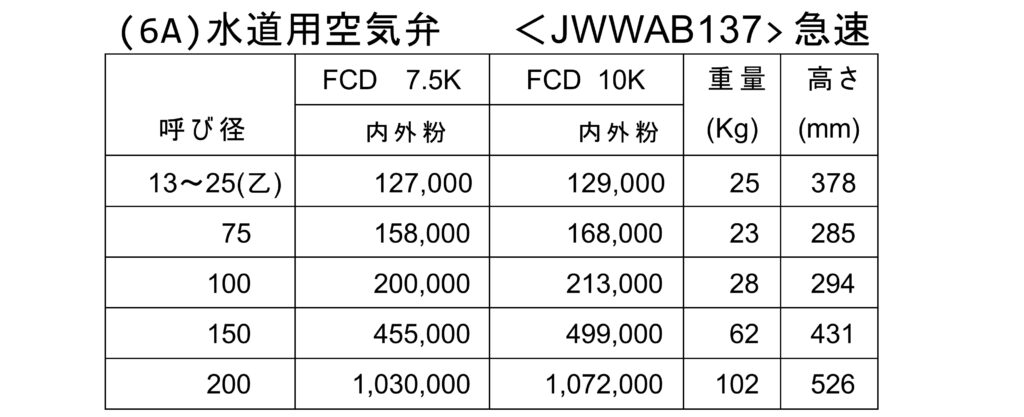

価格表

カタログPDF（4ページ）

JWWA-B-137規格-急速空気弁等ダウンロード

図面PDF

図面CAD

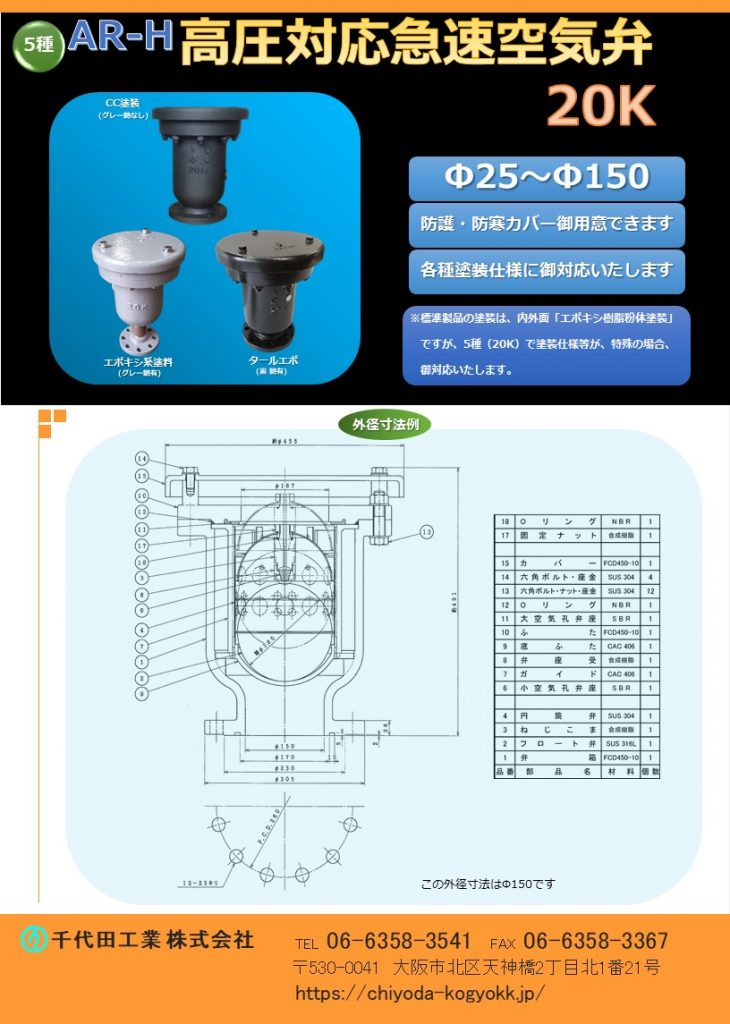

ARH 高圧用急速空気弁 20K

Φ25～Φ150
防護・防寒カバー御用意しています。
各種塗装仕様に対応いたします（CC塗装・タールエポ・粉体塗装等々）。
価格：お問い合わせ下さい。⇒大阪 06-6358-3541

カタログPDF

AR-H　20K ダウンロード

図面PDF

20K_Φ25コック付フランジダウンロード

20K_Φ75 ダウンロード

20K_Φ100 ダウンロード

20K_Φ150 ダウンロード

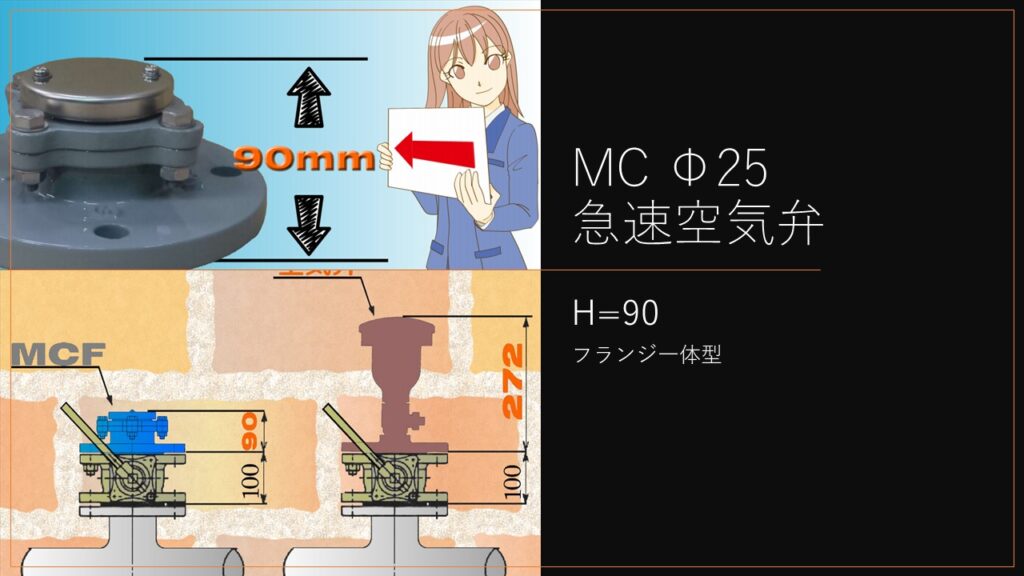

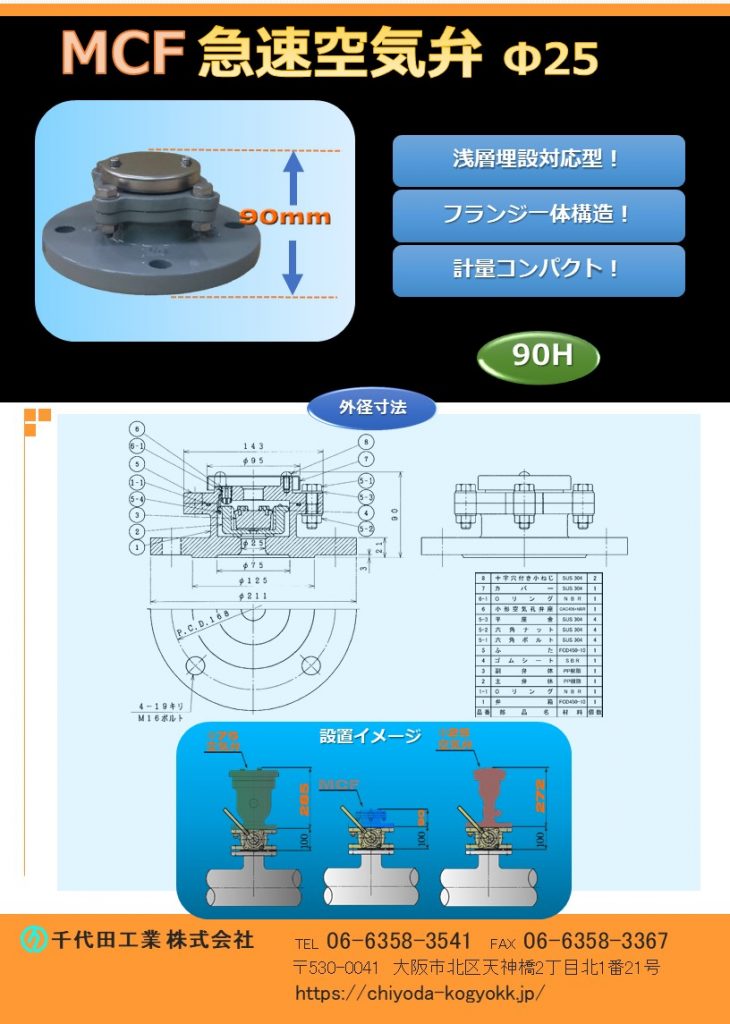

MC 急速空気弁 H=90

ＭＣＦ空気弁はJWWA B 137（旧）JIS B 2063 空気弁の準拠型の千代田工業株式会社オリジナル急速空気弁です。特徴は業界太最短で高さが90ｍｍ、ＦＣＤ製フランジ一体型空気弁の為、頑強な上、さらに破損しやすい箇所を徹底的にあらい出し除きました。メリットは、業界ナンバーワンを誇るダウンサイズの特長を生かした狭小での設置が容易なことです。例えば、浅埋設の昨今、口径300mm以上の配管布設替え工事等の際、浅埋設工事では、基本的にバルブのダウンサイズが求められますが、バルブ設置の際、高さがネックとなり、設置不可能な工事現場はひきをきりらない状況です。そういった現場にはなくてはならない製品として採用されています。また、予め従来の空気弁では設置不可能な現場では、自治体から請け負ったコンサルタントが事前にＭＣ空気弁を設計にいれている場合も少なくありません。

FCD・内外面粉体塗装（標準）
浅層埋設対応型の急速空気弁 Φ25 です。
フランジ一体構造で強靭！
全高＝90mmを実現！
軽量・コンパクト（重量＝7Kg）
価格　7.5K ￥102,000-

MC 急速空気弁 H=90
FCD・内外面粉体塗装（標準）
浅層埋設対応型の急速空気弁 Φ25 です。
フランジ一体構造で強靭！
全高＝90mmを実現！
軽量・コンパクト（重量＝7Kg）
水道用急速空気弁は直接的に水道管を維持管理します。「消火栓」や「仕切弁」は水道管を直接維持管理するものではないのに対して、空気弁は水道管内のエアーを必要に応じて吸排を自動で行います。例えば水道管が破損等を起こして、破損個所から水が勢いよく漏水する場面をTVなどで見かけたことはないでしょうか？このような状況では水道管内に負圧作用で真空状態が生まれ、その状態で道路上で重いトラックなどが通ったりした際に、水道管が「ぺしゃんこ」（紙パックのジュースをストローで飲み切った後も、更に吸い続けると紙パックが「へしゃげる」現象と同じ）になるイメージで2次災害につながる恐れがあります。こういった真空状態を避けるために、空気弁は吸気を行い、水道管の破損を未然に防いでいます。排気は、例えば断水した状態で水道管の工事を終え、通水する時に空気弁からエアーの排気が行わなければ、通水作業がスムーズに行うことができないといったことが空気弁があることによって、水道管、ひいてはライフラインを守っています。図面PDF、図面CADを御用意しています。

カタログPDF

MCF-フランジ一体型-FCD製-急速空気弁-Φ25×75-H90 ダウンロード

図面PDF

MCFΦ25急速空気弁（フランジ一体型））ダウンロード

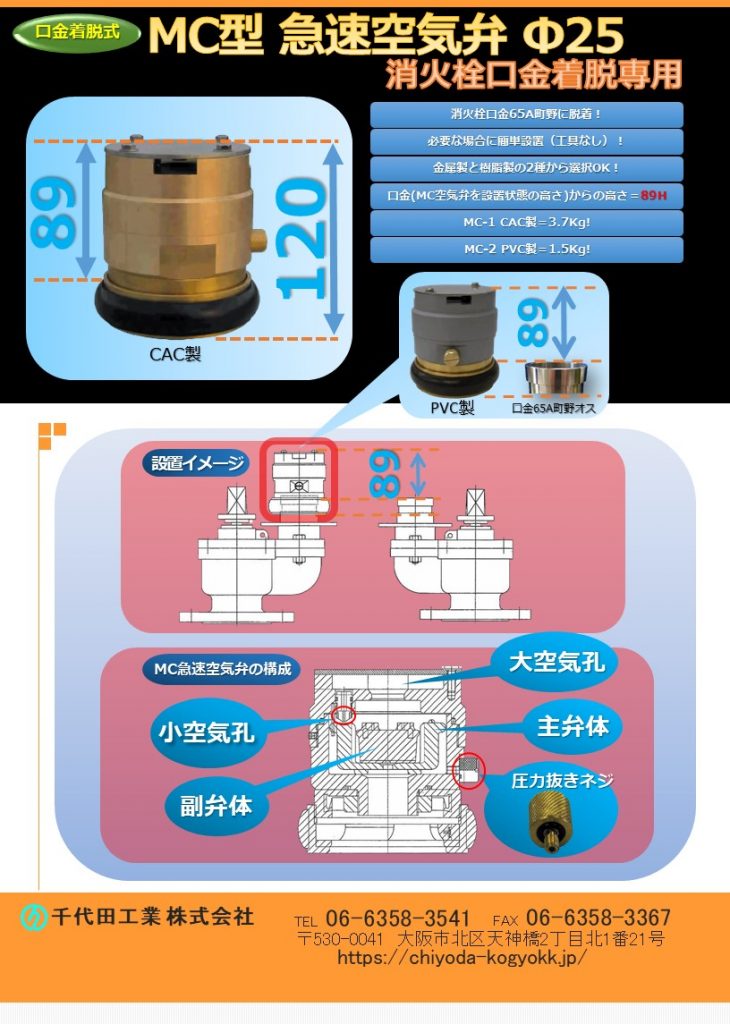

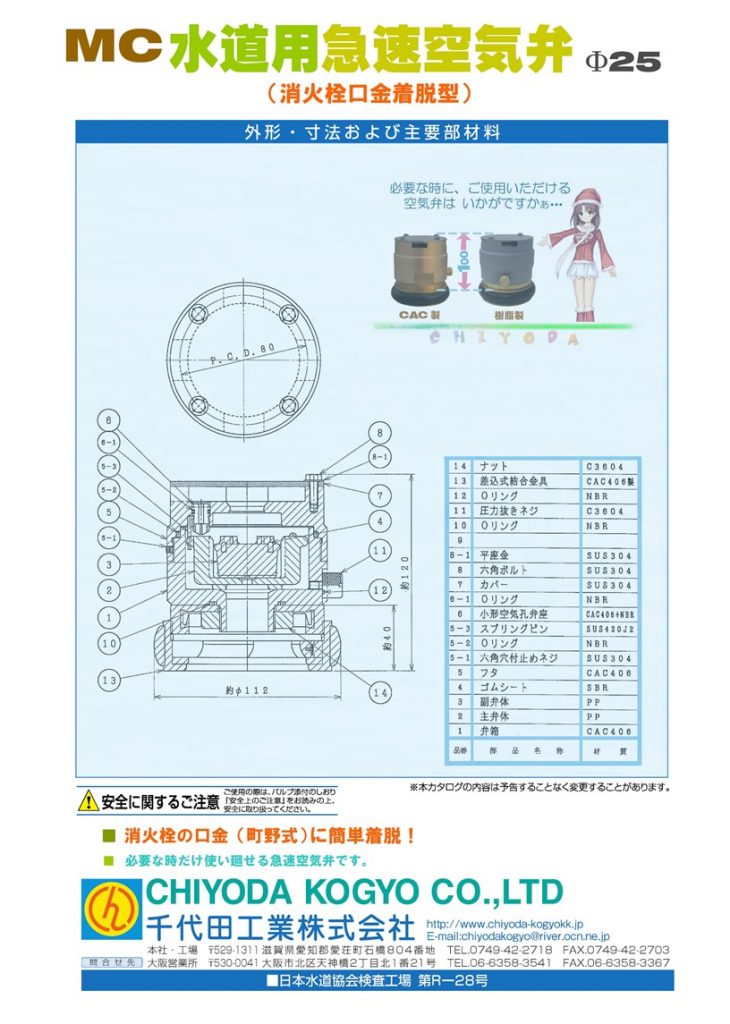

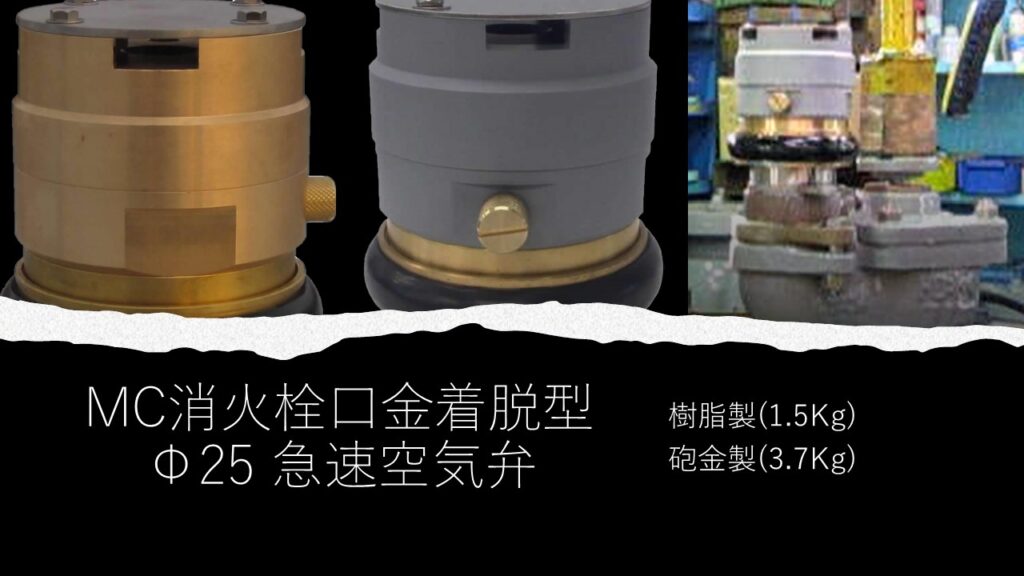

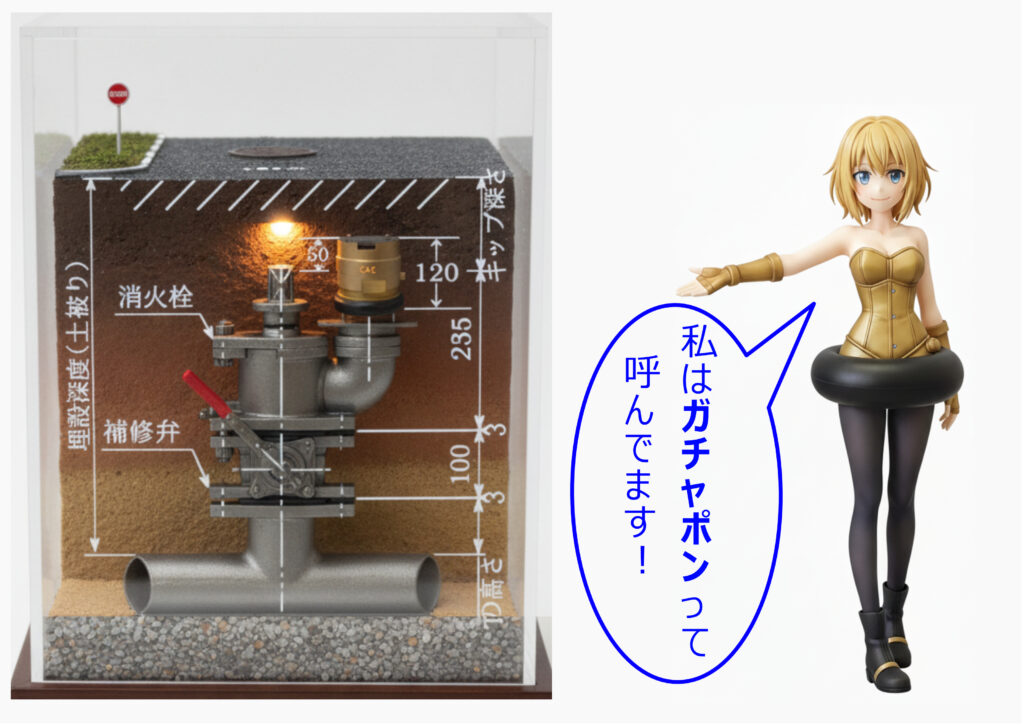

MC 消火栓口金着脱型急速空気弁 Φ25

Φ25ＭＣ消火栓（町野）口金着脱型空気弁で、ＭＣＦ空気弁の姉妹空気弁となり、同じく消火栓口金着脱タイプの空気弁では業界ナンバーワンの最短、最小を誇っています。このＭＣ空気弁は材質を2種類御用意しており、お客様（ユーザー）の用途により、お選びいただけるようにしています。製品の御採用状況としては、ＭＣＦ空気弁と同様に自治体やコンサルタント（ユーザー様）からの事前の設計折込も多数いただいている状況であり、ＭＣ消火栓着脱空気弁でしか取付不可能な設置箇所があるということで、やはり本来取付不可能であった現場に取付が行えるというメリットがＭＣ消火栓着脱型空気弁にはあります。

消火栓口金（町野）に着脱専用！
必要な場合に簡単設置（工具不要）
砲金製と樹脂製を御用意しています。
本MC空気弁を口金に取付けた状態で口金（天）からの高さ＝89mm
CAC製＝3.7Kg 　樹脂製=1.5Kg
価格　CAC製￥103,000- 樹脂製￥93,000-

MC 消火栓口金着脱型急速空気弁 Φ25
消火栓口金65A（町野口金）に着脱可能！
必要に応じて、消火栓口金に簡単設置（工具不要）可能。
砲金製(CAC406)と樹脂製(町野着脱部はCAC406製)を御用意しています。
本MC型消火栓口金着脱専用急速空気弁を地下式消火栓口金に取付けた状態から口金（天）からMC型空気弁の上部（天）までの高さは89mmでMC型急速空気弁の全高（町野部口金部を含めた高さ）は120mm。この120mmの高さは地下式消火栓口金着脱専用空気弁の業界ではトップの低さを実現している。
CAC製＝3.7Kg
樹脂製=1.5Kg

MC 消火栓口金着脱型急速空気弁 Φ25
地下式消火栓口金65A（町野口金）に着脱専用急速空気弁。
必要に応じて簡単設置（工具不要）可能。
砲金製(CAC406)と樹脂製(下部町野口金部はCAC406製)を御用意しています。
このMC型地下式消火栓口金着脱専用急速空気弁は地下式消火栓町野口金に設置し使用が終わり、取外す際には、圧力抜きネジを緩め内圧を逃がし、内圧が残っていないことを確認してから、消火栓の抜き金を上方向に引き上げて、取外しを行ってください。おかげさまで、各自治体様等で広く御採用いただいているなか、パッキン（圧力抜きネジのパッキン交換が多い）等の経年劣化による傷み等のご報告を賜る場合がありますが、お客様にはできるだけ、速やかに部品の提供を行えるよう、心がけています。

ＭＣ消火栓口金着脱用空気弁の使用イメージ動画です

カタログPDF（2ページ）

MC型-消火栓口金着脱型急速空気弁（ガチャポン）ダウンロード

図面PDF

MC型-消火栓口金着脱型急速空気弁ダウンロード

MC-取説ダウンロード

図面CAD

MC_口金着脱空気弁Φ25 ダウンロード

浅埋専用カタログ

浅埋専用カタログ A3表裏ダウンロード

MC型急速空気弁Φ25 消火栓口金町野着脱専用のFAQ画像です。 — **MC 消火栓口金着脱型急速空気弁 Φ25に関するFAQ**

Q1: 「MC 消火栓口金着脱型急速空気弁 Φ25」とはどのような製品ですか？
A1:
地下式消火栓の口金（町野式）に、必要に応じて簡単に取り付け・取り外しができる急速空気弁です。管路内の空気を抜くために使用します。

Q2: この製品の主な特徴は何ですか？
A2:
主な特徴は以下の通りです。
・簡単な設置: 工具を一切使わずに、手で簡単に取り付け・取り外しができます。
・材質の選択肢: 砲金（CAC）製と樹脂製の2種類からお選びいただけます。
・軽量・コンパクト: 持ち運びが容易で、維持管理に適しています。砲金製：3.7kg、樹脂製：1.5kg。
・省スペース: 口金に取り付けた状態での高さが89mmと、非常にコンパクトな設計です。
・充水時間の短縮: 新しい配管へ通水する際の、充水時間を短縮することができます。

Q3: 材質によってどのような違いがありますか？
A3:
砲金（CAC）製は頑丈で、重量が3.7kgです。一方、樹脂製は1.5kgとさらに軽量で、より手軽に扱うことができます。

Q4: 価格はいくらですか？
A4: 以下の通りです。
砲金（CAC）製: 103,000円
樹脂製: 93,000円
【価格に関するご注意】
表示価格は**令和7年度の価格**です。年度途中で価格改定が行われる場合がございますので、あらかじめご了承ください。

Q5: どのような場面で利用されますか？
A5:
新設管の通水試験や、配管の維持管理などで、一時的に空気弁が必要となる際に利用されます。常設の空気弁が不要な場合に最適です。

Q6: 消火栓の埋設ボックス内はスペースが限られており、できるだけコンパクトな空気弁が必要です。MC空気弁よりも高さが低い製品はありますか？
A6:
MC空気弁は、**口金からの高さが89mm**と非常にコンパクトな設計です。2025年5月現在公開されている情報の中では、同じ着脱式でこれより高さが低い製品は確認できません。

御購入について
千代田工業株式会社のウェブサイト: 製品情報が掲載されていますので、お問い合わせフォームや記載されている連絡先から直接お問い合わせください。
専門的な製品のため、水道資材を取り扱う専門商社を通じて購入することも可能ですが、まずは製造元である弊社（千代田工業株式会社御電話番号 06-6358-3541）にご相談されることをお勧めします。

MC 急速空気弁ユニオン接続タイプ Φ25

空気弁本体樹脂製で軽量・コンパクト！
管末・仮配管等のエアー抜きに！
価格　￥89,000-

カタログPDF

MC型-急速空気弁ユニオン接続タイプ-H190-Φ25 ダウンロード

図面PDF

MC_空気弁ユニオン接続ダウンロード

図面CAD

MC_空気弁ユニオン接続ダウンロード

ARH 急速空気弁 Φ50

FCD・内外面粉体塗装が標準ですが海水対応、ステンレス製等にも対応いたします。
7.5K（2種）～20K（5種）
2段式弁体で、閉弁時の衝撃緩和！
価格：お問い合わせ下さい。⇒大阪 06-6358-3541

カタログPDF

急速空気弁-Φ50-2種・3種・4種ダウンロード

図面PDF

MC フタ加工型急速空気弁 Φ25～Φ200

空気弁のフタを「フランジ」又は「ねじ込み」加工を行うことにより排気の際、水等の飛び散りを防止し配管を通じて所定の場所への排出を行うようにします。
Φ25～Φ200
FCD・内外面紛体塗装が標準製品ですが、海水対応・特殊塗装等、御要望に対応いたします。
価格：お問い合わせ下さい。⇒大阪 06-6358-3541

カタログPDF

急速空気弁-フタ加工型2種・3種・4種Φ25～Φ200 ダウンロード

図面PDF

フタ加工型Φ13-Φ20-甲型ダウンロード

フタ加工型Φ25-甲型ダウンロード

フタ加工型Φ25-乙型10K ダウンロード

MASH_フタ加工型16K_防護カバー付ダウンロード

CH 排気専用急速空気弁　Φ25～Φ150

CH 排気専用急速空気弁
Φ25～Φ200
7.5K（2種）～16K（4種）
FCD・内外面紛体塗装（標準）
防護・防寒カバー御用意しています。
塗装仕様御対応いたします。
このMC排気専用急速空気弁は自動排気空気弁で、吸気（自動吸気）は行いません。
一般的な急速空気弁は自動で吸排気を行いますが、本MC排気専用急速空気弁は、排気（自動排気）のみを行い、吸気は行いません。
排気能力は「JWWA B 137」急速空気弁の排気能力と同等以上です。

Φ25～Φ150
7.5K（2種）～16K（4種）
FCD・内外面紛体塗装（標準）
防護・防寒カバー御用意しています。
塗装仕様対応いたします。
急速空気弁の吸排気機能のうち排気のみ（吸気は行いません）行います。
価格：お問い合わせ下さい。⇒大阪 06-6358-3541

カタログPDF

CH型-排気専用急速空気弁-Φ75～Φ150-7.5K～16K ダウンロード

図面PDF

Φ25排気専用空気弁　参考図ダウンロード

MC 海水対応急速空気弁　Φ75～Φ200

Φ75～Φ200
7.5K（2種）～16K（4種）
海水対応急速空気弁はステンレス製（SCS 13、SCS 14）より、本 MC海水対応空気弁が最も適しています。
国内外のプラントでも使用されています。
価格：お問い合わせ下さい。⇒大阪 06-6358-3541

カタログPDF

MC-海水対応型-急速空気弁-Φ75～Φ200-7.5K～16K ダウンロード

図面PDF

御問合せください。

MC 強制排気機能付急速空気弁 Φ75～Φ150

Φ75～Φ150
7.5K（2種）～16K（4種）
FCD・内外面紛体塗装（標準）
強制排気機能付急速空気弁上部の「強制排気ハンドル」を操作することにより、強制的にフロート弁を押し下げ、必要な時に手動で強制排気を行うことが可能です。
価格：お問い合わせ下さい。⇒大阪 06-6358-3541

強制排気ハンドル付空気弁ダウンロード

カタログPDF

図面PDF

MC_強制排気空気弁_75 ダウンロード

MC_強制排気空気弁_100 ダウンロード

MC_強制排気空気弁_150 ダウンロード

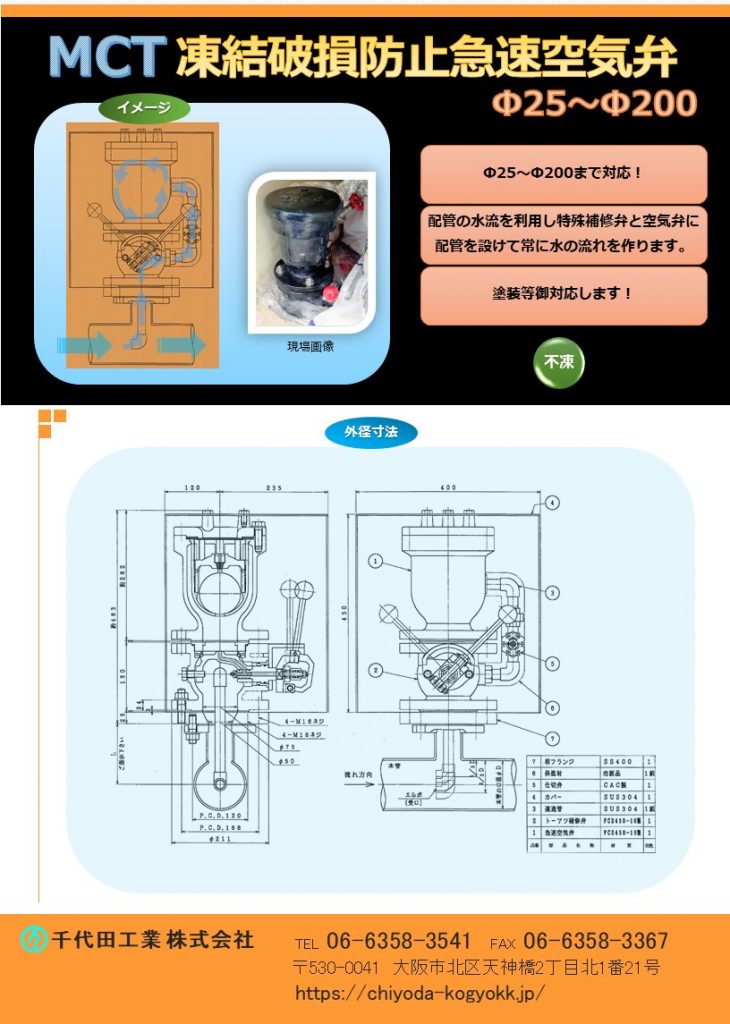

MC形（旧NF形）凍結防止(不凍)急速空気弁専用補修弁付 Φ25～Φ150

MC形凍結破損防止急速空気弁
Φ25～Φ150
7.5K（2種）～16K（4種）
FCD・内外面紛体塗装（標準）
本空気弁を設置している配管の水流を専用配管（特殊補修弁と空気弁に専用配管を設けます）を通じて空気弁内に引き入れ、空気弁内の水を動かして凍結を防止します。
価格：お問い合わせ下さい。⇒大阪 06-6358-3541

Φ25～Φ150
7.5K（2種）～16K（4種）
FCD・内外面紛体塗装（標準）
本空気弁を設置している配管の水流を専用配管（特殊補修弁と空気弁に専用配管を設けます）を通じて空気弁内に引き入れ、空気弁内の水を動かして凍結を防止します。
価格：お問い合わせ下さい。⇒大阪 06-6358-3541

MC形凍結破損防止急速空気弁カタログPDF

MC形-凍結防止形急速空気弁Φ25～Φ150 ダウンロード

図面PDF

MC形凍結破損防止空気弁Φ75（配管Φ50）ダウンロード

MC形凍結破損防止急速空気弁Φ75～Φ150 ダウンロード

CH 水受カバー付き急速空気弁 Φ50～Φ200

Φ25～Φ200
急速空気弁本体：FCD・内外面粉体塗装（標準）　水受カバー：ステンレス製 SUS 304 （標準）
7.5K（2種）～16K（4種）
空気弁カバーを水受タイプに変更した製品です。水受カバー付空気弁にすることにより排気の際、水等の飛び散りを防止し排水口に配管等を接続し、所定の場所へ排水を行うことが可能です。
水受カバーの形状等、御要望に対応いたします。
価格：お問い合わせ下さい。⇒大阪 06-6358-3541

カタログPDF

CH-水受カバー付き-急速空気弁-Φ50～Φ200 ダウンロード

図面PDF

Φ100-水受カバー付空気弁（排水口落込み）ダウンロード

10K-100A-水受カバー付空気弁ダウンロード

玉押器対応型急速空気弁 Φ75～Φ200

玉押器を操作する際は、補修弁を閉じボールバルブを開いて、空気弁の内圧除去を必ず行ってください。
Φ75～Φ200
FCD・内外面粉体塗装（標準）
玉押器は旧(JIS B 2063)双口空気弁にも取付可能です。
玉押器対応型急速空気弁には玉押器の代わりに、「汚水流入防止ユニット」も取付可能です。玉押器対応型急速空気弁の玉押器取付ボルト（4本）ピッチは各メーカー共通であり、他メーカーにも取付可能です。
